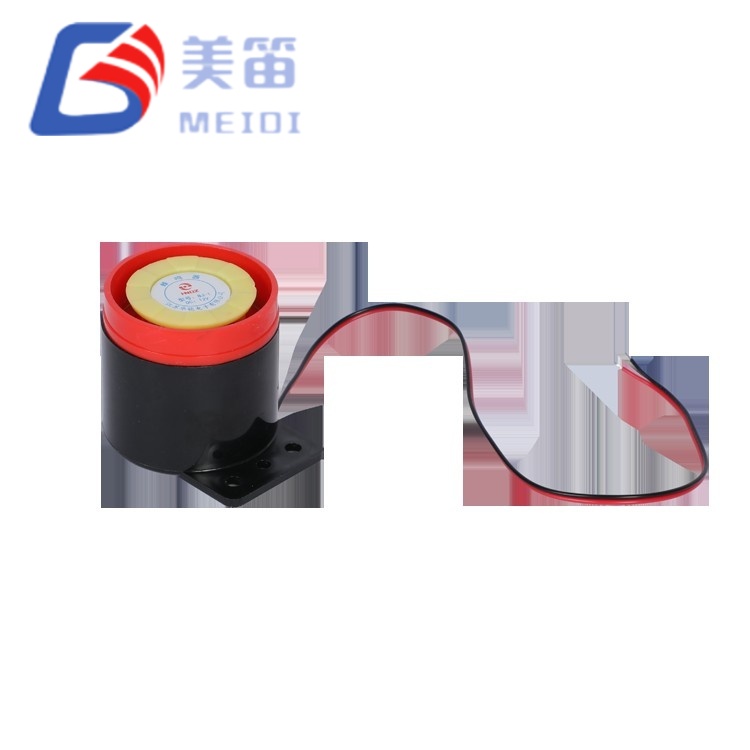

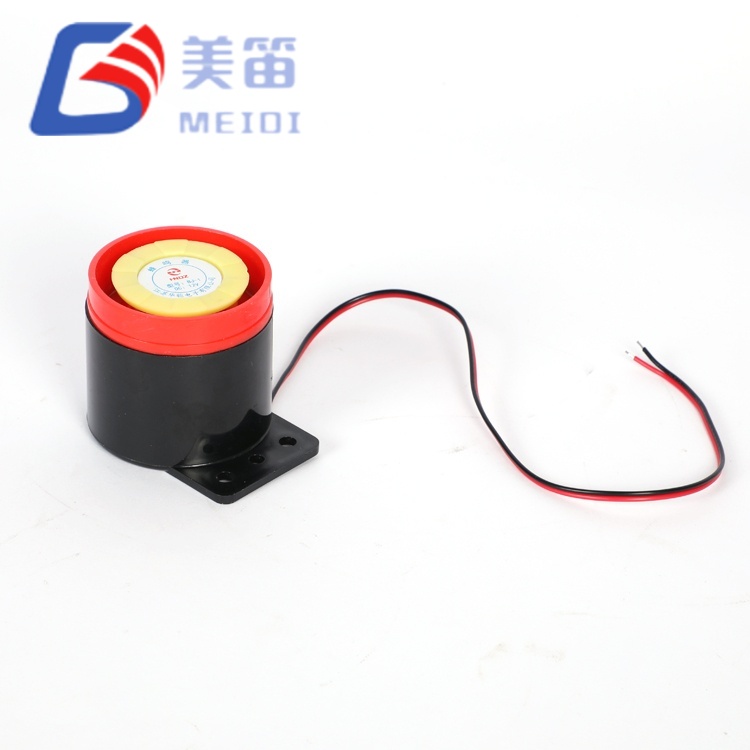

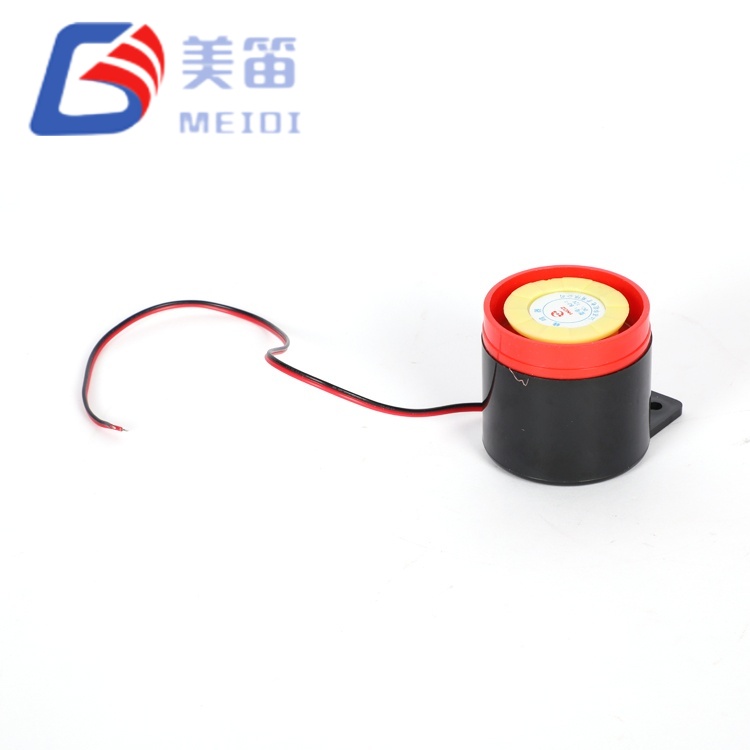

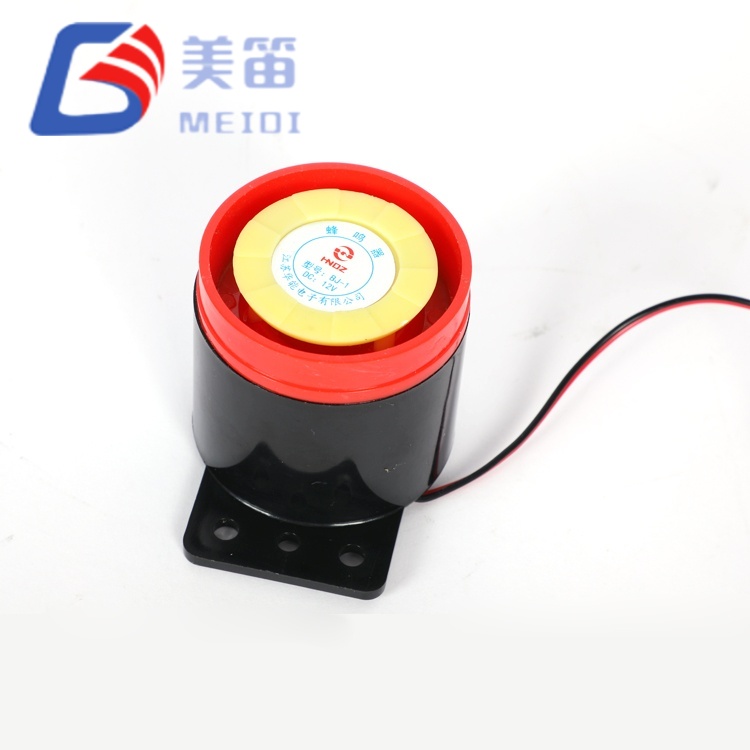

Die elektronische Alarmsirene MEIDI BJ-1234 110 dB ist eine elektronische Alarmsirene, die für akustische Warn- und Alarmanwendungen entwickelt wurde. Es ist in den Nennspannungsoptionen 12 VDC, 24 VDC und 220 V AC erhältlich und erzeugt einen 2500-Hz-Warnton mit min. 110 dB Schalldruckausgang.
Der BJ-1234 verfügt über ein NORYL-Gehäuse mit einem Durchmesser von Φ54 ± 0,3 mm und einer Höhe von ca. 52,8 mm. Je nach Spannungsoption wiegt das Gerät 50g oder 61g. Die Kabelverbindung und die integrierte Montagekonfiguration eignen sich für die Schalttafel- oder Oberflächenmontage in Industrie-, Sicherheits- und kommerziellen Alarmsystemen.
Hoher Schalldruckpegel – min. 110 dB Schalldruck für aufmerksamkeitskritische Alarmanwendungen
Mehrere Spannungsoptionen – 12-VDC-, 24-VDC- und 220-V-AC-Varianten für Gleichstrom- und netzbetriebene Systeme
2500-Hz-Warnton – werkseitig eingestellte Warntonfrequenz
NORYL-Gehäuse – Hochtemperatur-Thermoplastgehäuse
Formfaktor für die Schalttafelmontage – 54-mm-Gehäuse mit Befestigungslöchern für den Einbau in das Gehäuse
| Parameter | BJ-1 (12V) | BJ-2 (24V) | BJ-3 (220 V Wechselstrom) | Testbedingungen |
| Produkttyp | Elektronischer Alarm / Sirene | Elektronischer Alarm / Sirene | Elektronischer Alarm / Sirene | — |
| Nennspannung | 12 VDC | 24 VDC | 220 VAC | — |
| Betriebsspannung | 8~15 VDC | 18~28 VDC | 200~250 VAC | Lieferprogramm |
| Nennfrequenz | 2500 Hz | 2500 Hz | 2500 Hz | Bei Nennspannung |
| Ton Natur | Warnton | Warnton | Warnton | — |
| Mittlerer Stromverbrauch | Max. 97mA | Max. 110mA | Max. 105mA | Bei Nennspannung |
| Schalldruckpegel | Min. 110 dB | Min. 110 dB | Min. 110 dB | Bei Nennspannung |
| Betriebstemperatur | -20℃ ~ +70℃ | -20℃ ~ +70℃ | -20℃ ~ +70℃ | Kontinuierlich |
| Lagertemperatur | — | — | — | Nicht angegeben |
| Außenmaße | Φ54 ±0,3 × 52,8 mm | Φ54 ±0,3 × 52,8 mm | Φ54 ±0,3 × 52,8 mm | Pro Maßzeichnung |
| Abstand der Montagelöcher | 25 mm / 41 mm | 25 mm / 41 mm | 25 mm / 41 mm | Pro Maßzeichnung |
| Drahtlänge | 130 ±0,5 / 135 ±0,5 mm | 130 ±0,5 / 135 ±0,5 mm | 130 ±0,5 / 135 ±0,5 mm | Pro Maßzeichnung |
| Masse | 50 g | 50 g | 61 g | — |
| Gehäusematerial | NORYL | NORYL | NORYL | — |
| Umweltkonformität | RoHS | RoHS | RoHS | — |
Industrielle Alarmsysteme – Maschinenfehler-, Prozessgefahren- und Notstopp-Warnungen
Sicherheits- und Einbruchssysteme – Perimeterverletzung und Warnungen vor unbefugtem Zugriff
Brand- und Evakuierungstafeln – akustische Benachrichtigung in Gewerbe- und Industriegebäuden
Automatisierungsgeräte – Status- und Fehleralarme in Schalttafeln
Netzbetriebene Warngeräte – 220-V-AC-Variante für direkten Netzanschluss
| Designanforderung | BJ-1234 Vorteil |
| Alarm bei hohem Schalldruckpegel | Min. 110-dB-Ausgang für Umgebungen mit hohem Umgebungsgeräuschpegel |
| DC- und AC-Optionen | Die Varianten 12 VDC, 24 VDC und 220 V AC decken gängige Versorgungskonfigurationen ab |
| Panelmontage | Φ54-mm-Gehäuse mit Befestigungslöchern für eine sichere Installation |
| Warnton | 2500 Hz werkseitig eingestellter Warnton |
| Robustes Gehäuse | NORYL-Gehäuse für industrielle Anwendungen |
MEIDI stellt die elektronische Alarmsirene BJ-1234 110 dB in kontrollierten Produktionsprozessen her. Jedes Produktionslos durchläuft:
Frequenzüberprüfung – Betriebsfrequenztest bei 2500 Hz
Schalldruckprüfung – Schalldruckprüfung bei Nennspannung
Stromverbrauchstest – max. 97–110 mA prüfen, je nach Spannungsoption
Maßprüfung – Φ54 ± 0,3 mm Gehäuse- und Montageloch-Layoutprüfung
Umweltkonformität – RoHS-Materialüberprüfung
Die Produkte werden aus RoHS-konformen Materialien hergestellt. Kontaktieren Sie MEIDI für detaillierte Qualitätsdokumentation und Testberichte.
1. Welche Spannungsoptionen sind für den BJ-1234 verfügbar?
Die Quellenspezifikation listet drei Spannungsoptionen auf: 12 VDC (BJ-1), 24 VDC (BJ-2) und 220 V AC (BJ-3). Jede Option verfügt über einen entsprechenden Betriebsspannungsbereich, Stromverbrauch und eine entsprechende Masse. Wählen Sie die Option, die zu Ihrer Systemversorgung passt.
2. Wie hoch ist der Schalldruckpegel des BJ-1234?
Die Quellspezifikation listet Min. auf. 110 dB Schalldruckpegel bei Nennspannung für alle drei Spannungsoptionen. Wenden Sie sich an MEIDI, um detaillierte akustische Testbedingungen und Abstand-zu-Schalldruck-Daten zu erhalten.

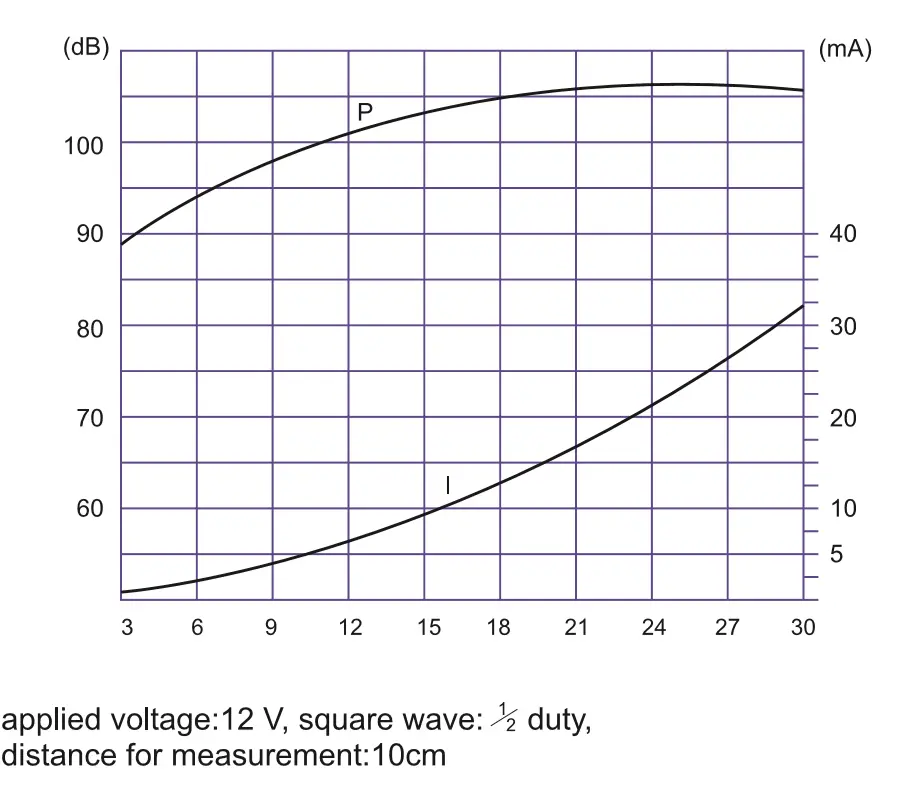

3. Warum werden in der Quellspezifikation Rechteckwellen-Testbedingungen erwähnt?
In der Quellspezifikation sind Testwerte aufgeführt, bei denen eine Nennspannung von 2500 Hz und eine Rechteckwelle mit halber Einschaltdauer angewendet werden. Der BJ-1234 ist ein elektronischer Alarm, der für den Gleich- oder Wechselstrombetrieb konzipiert ist. Die Rechteckwellen-Testbedingung entspricht dem Quelltestprotokoll. Kontaktieren Sie MEIDI für Daten zur Charakterisierung von DC/AC-Antrieben.

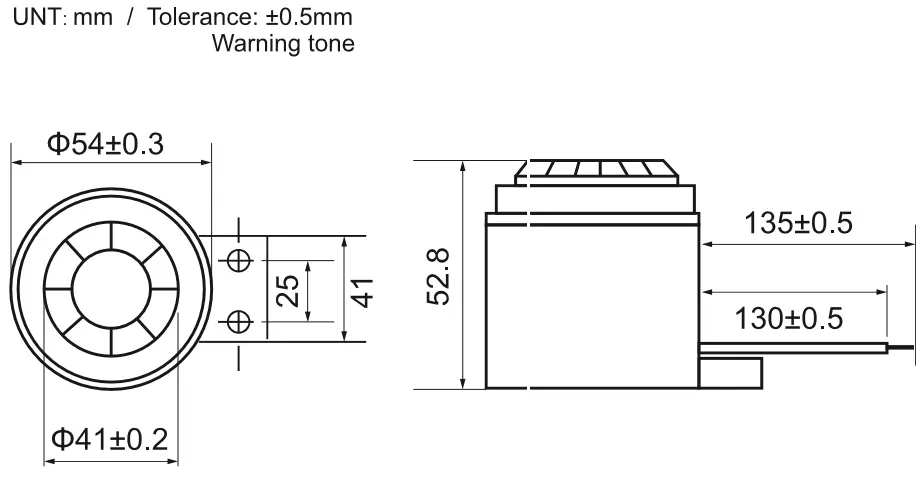

4. Welche Montagemaße hat der BJ-1234?
Die Maßzeichnung zeigt einen Körper mit einem Durchmesser von Φ54 ± 0,3 mm und einer Höhe von ca. 52,8 mm. Für die Schalttafel- oder Oberflächenmontage sind Montagelöcher und Kabelleitungen dargestellt. Kontaktieren Sie MEIDI für die offizielle mechanische Zeichnung.
5. Was ist der Betriebstemperaturbereich des BJ-1234?
Die Quellenspezifikation gibt einen Betriebstemperaturbereich von -20℃ bis +70℃ an. Die Lagertemperatur ist nicht angegeben; Kontaktieren Sie MEIDI für Lagerungs- und Handhabungsempfehlungen.
Für technische Datenblätter, Spannungsvariantenmuster, Schallabdeckungsdaten oder OEM-Konfigurationsdiskussionen wenden Sie sich an MEIDI. Produktspezifikationen und Qualifizierungsdokumentation sind im Rahmen einer gegenseitigen NDA verfügbar.
