Jiangsu Meidi Intelligente Technologie Co., Ltd.ist seit über einem Jahrzehnt auf die Herstellung piezoelektrischer Keramik spezialisiert. Unsere nach ISO 9001 zertifizierte Anlage betreibt fortschrittliche automatisierte Produktionslinien und bietet außergewöhnliche Konsistenz und Zuverlässigkeit bei jeder Charge. Ein engagiertes Ingenieurteam bietet umfassende technische Unterstützung von der Produktauswahl bis zur Prototypenvalidierung und stellt sicher, dass Ihr Projekt in jeder Phase fachkundige Beratung erhält.
Piezo-Keramik-Summerelemente dienen als grundlegende Komponenten zur Tonanzeige in einer Vielzahl elektronischer Anwendungen. Diese kompakten, kostengünstigen Elemente erzeugen klare hörbare Töne, wenn sie von einem externen Schwingkreis angetrieben werden, wodurch sie sich gut für Heimwerkerprojekte, Grußkarten, Spielzeug, Haushaltsgeräte und kleine elektronische Geräte eignen.
Sie werden aus präzisen piezoelektrischen Keramikmaterialien hergestellt und bieten eine konstante akustische Leistung bei minimalem Stromverbrauch. Unabhängig davon, ob sie in einfachen Alarmschaltkreisen verwendet oder in kundenspezifische Soundmodule integriert werden, bieten diese Summerelemente eine zuverlässige Tonausgabe in einem dünnen, leichten Formfaktor.
Ihre Vielseitigkeit und einfache Integration machen sie zu einer beliebten Wahl für Designer, die einfache, aber effektive Audio-Feedback-Lösungen für verschiedene Verbraucher- und Industrieprodukte suchen. Sie sind in verschiedenen Durchmessern und Stärken erhältlich und unterstützen verschiedene Montagekonfigurationen, um verschiedenen PCB-Layouts und Gehäusedesigns gerecht zu werden.

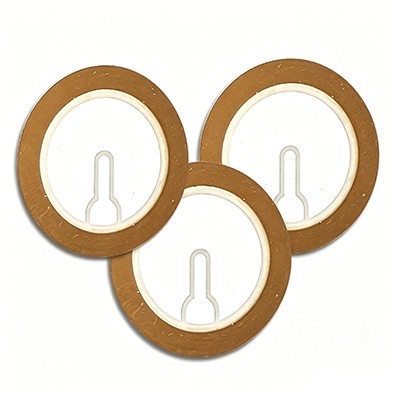

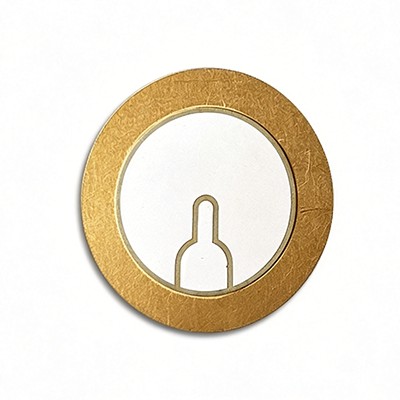

A Summerelementbesteht aus einer dünnen piezoelektrischen Keramikscheibe, die mit einem Metallsubstrat verbunden ist – typischerweise Messing oder Nickellegierung. Wenn eine Wechselspannung mit der Resonanzfrequenz des Elements an die Scheibe angelegt wird, dehnt sich das Keramikmaterial aus und zieht sich zusammen, wodurch sich die gesamte Baugruppe verbiegt und vibriert. Diese mechanische Vibration verdrängt die Luft um das Element herum und erzeugt einen hörbaren Ton. Das Element selbst ist passiv und erfordert einen externen Schwingkreis, um es anzutreiben; Um die lauteste Ausgabe zu erzielen, muss die Schaltungsfrequenz mit der Eigenresonanzfrequenz des Elements übereinstimmen, normalerweise im Bereich von 2–6 kHz.
Standardelemente werden in Durchmessern von 12 mm bis 50 mm und Dicken von 0,2 mm bis 0,6 mm angeboten. Übliche Resonanzfrequenzen reichen von 2,0 kHz bis 6,5 kHz, mit Schalldruckpegeln von 75–95 dB, gemessen bei 10 cm. Die Elemente können mit oder ohne Anschlussdrähte, mit vorverzinnten Lötpads oder mit Stiftanschlüssen für die Leiterplattendurchsteckmontage geliefert werden. Bei Großbestellungen können wir Durchmesser, Dicke, Resonanzfrequenz und Kapazität an spezifische Designanforderungen anpassen.
Diese Summerelemente kommen in einer Vielzahl von Produkten vor, die eine einfache akustische Anzeige mit geringem Stromverbrauch benötigen:
Der Produktionsprozess umfasst das Mischen piezoelektrischer Pulver, das Formen der Keramikschichten, das Anbringen von Elektroden und das Verbinden der Keramik mit dem Metallsubstrat. Jede Charge wird vor der Freigabe auf Kapazität, Impedanz und Resonanzfrequenz getestet. Der nach ISO 9001 zertifizierte Prozess umfasst Inline-Maßkontrollen und probenbasierte akustische Überprüfungen, um eine gleichbleibende Leistung über alle Produktionsläufe hinweg sicherzustellen.
F: Welche Durchmesser und Stärken sind für Ihre piezoelektrischen Keramik-Summerelemente erhältlich?
A: Wir bieten ein umfassendes Sortiment an Standardgrößen und können auf individuelle Maßanforderungen eingehen. Kontaktieren Sie unser Engineering-Team mit Ihren spezifischen PCB-Layout- oder Gehäusedesign-Anforderungen für maßgeschneiderte Empfehlungen.
F: Was ist der Unterschied zwischen einem passiven piezoelektrischen Summerelement und einem aktiven Summer?
A: Ein passives piezoelektrisches Element benötigt einen externen Antriebsschaltkreis, um Schall zu erzeugen – der Schaltkreis muss ein Wechselsignal mit der Resonanzfrequenz des Elements erzeugen. Ein aktiver Summer enthält einen eingebauten Oszillator und benötigt lediglich eine Gleichspannung, um einen kontinuierlichen oder gepulsten Ton abzugeben.
F: Können diese Elemente direkt auf eine Leiterplatte gelötet werden?
A: Ja. Das Metallsubstrat kann handgelötet oder reflowgelötet werden. Wir empfehlen eine Löttemperatur unter 260°C und eine Kontaktzeit unter 3 Sekunden, um eine thermische Entpolung des Keramikmaterials zu vermeiden. Zur Vereinfachung des Montageprozesses stehen vorverzinnte Anschlüsse und Anschlusskabeloptionen zur Verfügung.
In der folgenden Tabelle sind alle Standardspezifikationen der Produkte dieser Serie aufgeführt. Auf Anfrage sind auch maßgeschneiderte Lösungen möglich. Für weitere Anpassungswünsche können Sie sich gerne an uns wenden.
| Modell | Produktbild | Resonanzfrequenz (kHz) | Freie Kapazität (pF) | Äquivalenter Widerstand (Ω) | Dielektrischer Verlust (tan δ) | Betriebstemperatur (°C) | Substratmaterial | Abmessungen (mm) |
| FT-11T-7.8A1 |
|
7,8 ± 1,0 | 12000 ± 30 % (bei 120 Hz) | ≤500 | ≤5 % | -20~+70 | Messing | Ø11,0×0,18 |
| FT-11T-9.0A1 |
|
9,0 ± 1,0 | 12000 ± 30 % (bei 120 Hz) | ≤500 | ≤5 % | -20~+70 | Messing | Ø11,0×0,18 |
| FT-12,5T-7,8A1 |
|
7,8 ± 0,8 | 12000 ± 30 % (bei 120 Hz) | ≤300 | ≤5 % | -20~+70 | Messing | Ø12,5×0,19 |
| FT-12T-8.0A1 |
|
8,0 ± 1,0 | 17000 ± 30 % (bei 120 Hz) | ≤300 | ≤5 % | -20~+70 | Messing | Ø12,0×0,18 |
| FT-27T-4.0B1-C25 |
|
4,0 ± 0,5 | 25000/2600 ±30 % (bei 120 Hz) | ≤500 | ≤5 % | -20~+70 | Messing | Ø27,0×0,44 |
| FT-35T-2.9B1-C30 |
|
2,9 ± 0,5 | 30000/3300 ±30 % (bei 120 Hz) | ≤500 | ≤5 % | -20~+70 | Messing | Ø35,0×0,55 |
Resonanzfrequenz: 2,9 ± 0,5 kHz.
Freie Kapazität: 30.000 / 3.300 pF ± 30 % bei 120 Hz.
Äquivalenter Widerstand: ≤ 500 Ω.
Dielektrischer Verlust: ≤ 5 %.
Betriebstemperatur: -20 °C bis +70 °C.
Lagertemperatur: -30 °C bis +80 °C.
Abmessungen: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.
Resonanzfrequenz: 4,0 ± 0,5 kHz.
Freie Kapazität: 25.000 / 2.600 pF ± 30 % bei 120 Hz.
Äquivalenter Widerstand: ≤ 500 Ω.
Dielektrischer Verlust: ≤ 5 %. Betriebstemperatur: -20 °C bis +70 °C.
Lagertemperatur: -30 °C bis +80 °C.
Abmessungen: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Kontaktieren Sie MEIDI für Mengenpreise, kostenlose Testmuster oder ein individuelles Konfigurationsangebot.
