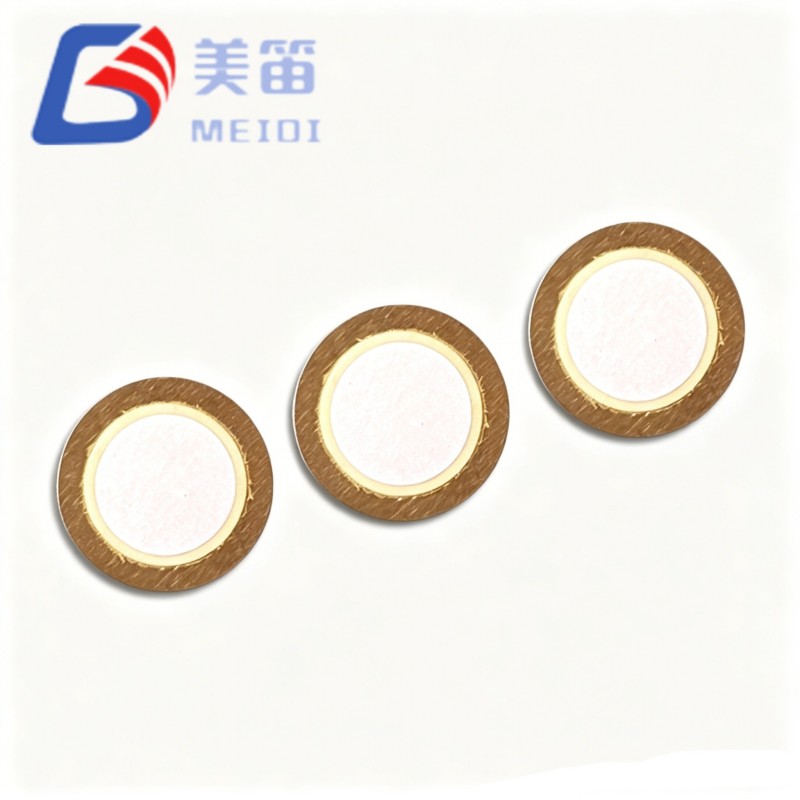

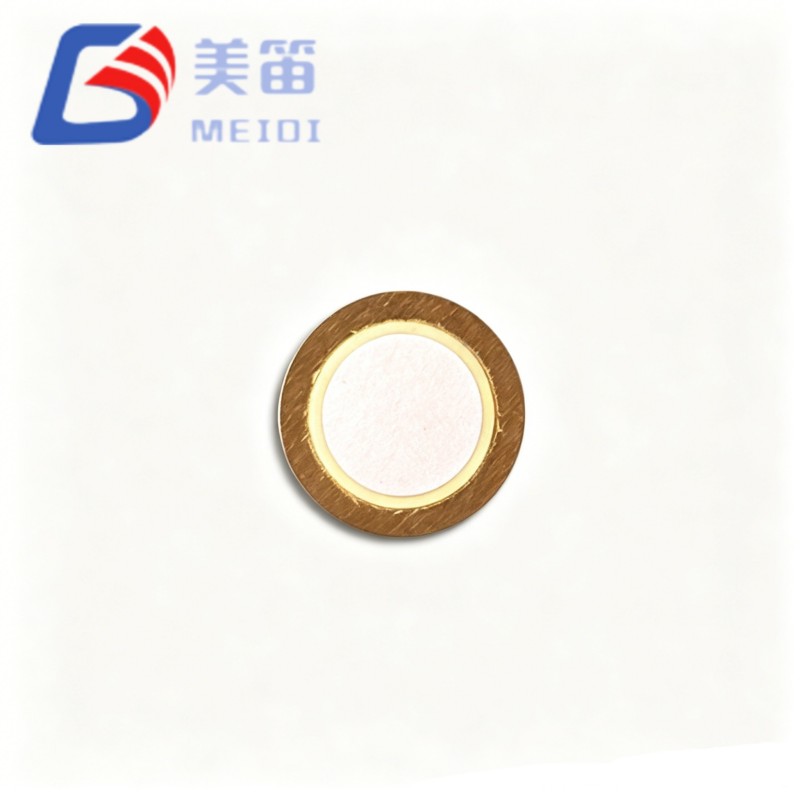

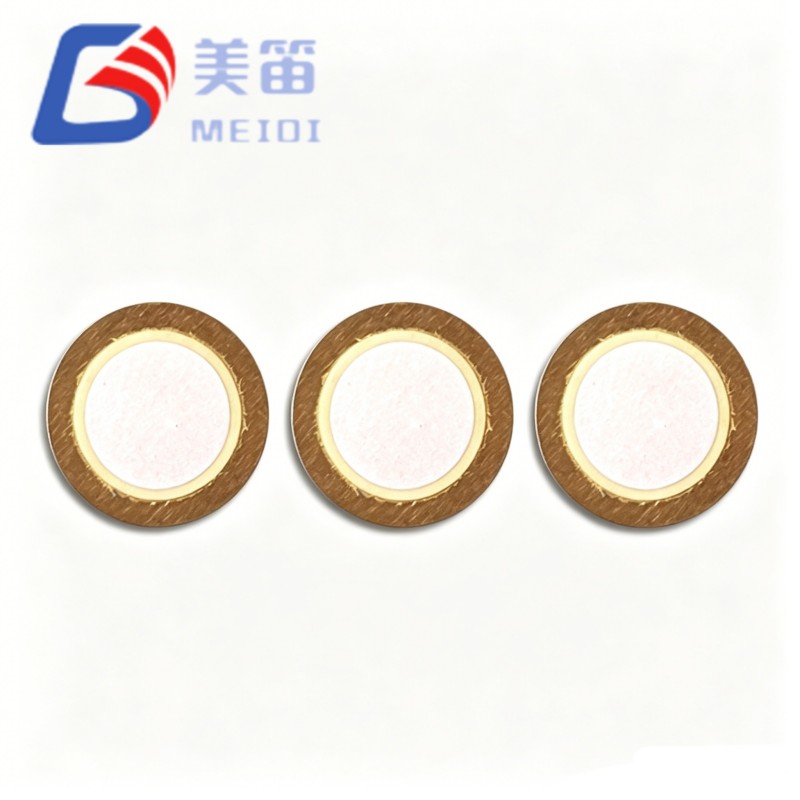

Das 12-mm-Piezo-Keramik-Summerelement ist eine kompakte piezoelektrische Keramikscheibe mit 12 mm Durchmesser, die mit einem Messingsubstrat verbunden ist. Entwickelt für die Erzeugung hochfrequenter Töne in Designs mit begrenztem Platzangebot. Mit einer Resonanzfrequenz Mit einer Frequenz von 8,0 kHz und einem ultradünnen Profil von nur 0,18 mm eignet sich dieses Element gut für die Miniaturisierung Alarmmodule in Wearables, tragbaren medizinischen Instrumenten und schlanken Sicherheitssensoren. MEIDI produziert Dieses Element unterliegt streng kontrollierten Polarisations- und Elektrodendruckprozessen, um sicherzustellen konsistenter Frequenzgang und Kapazitätsgleichmäßigkeit über Produktionschargen hinweg. Unsere hauseigene automatisierte Fertigung und strenge Tests unterstützen eine zuverlässige Leistung sowohl für die Prototypenfertigung als auch für die OEM-Lieferung in großen Stückzahlen.
Resonanzfrequenz: 8,0 ± 1,0 kHz gemäß Spezifikation
Freie Kapazität: 17.000 pF ± 30 % bei 120 Hz gemäß Spezifikation
Abmessungen: 12,0 mm Durchmesser, 0,18 mm Dicke gemäß Spezifikation
Messingsubstrat für zuverlässige akustische Schwingungskopplung
Betriebstemperatur: -20 °C bis +70 °C gemäß Spezifikation
| Parameter | Wert | Einheit |
| Produkttyp | Piezoelektrisches Keramikelement | — |
| Resonanzfrequenz | 8,0 ± 1,0 | kHz |
| Freie Kapazität | 17.000 ± 30 % | pF (bei 120 Hz) |
| Äquivalenter Widerstand | ≤ 300 | Ω |
| Dielektrischer Verlust (tanδ) | ≤ 5 % | — |
| Betriebstemperatur | -20 ~ +70 | °C |
| Lagertemperatur | -30 ~ +80 | °C |
| Substratmaterial | Messing | — |

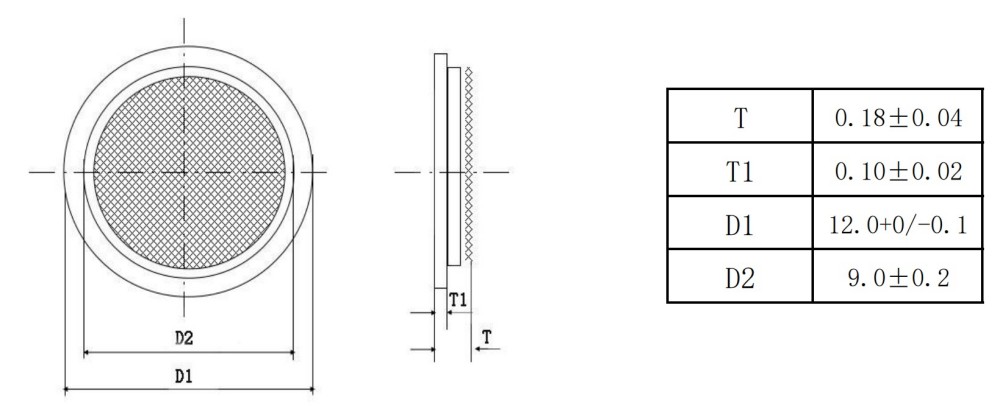

| Gesamtdicke (T) | 0,18 ± 0,04 | mm |
| Keramikdicke (T1) | 0,10 ± 0,02 | mm |
| Außendurchmesser (D1) | 12,0 +0 / -0,1 | mm |
| Innendurchmesser (D2) | 9,0 ± 0,2 | mm |
Tragbare Gesundheitsmonitore und Fitness-Tracker
Tragbare medizinische Diagnosegeräte (Glukosemessgeräte, Pulsoximeter)
Schlanke Sicherheitsetiketten und Fenster-/Türkontaktsensoren
Miniatur-IoT-Alarmmodule und Smart-Home-Hubs
Tragbare Industrietester und Messgeräte
Kompakte Unterhaltungselektronik, die eine hochfrequente akustische Rückmeldung erfordert

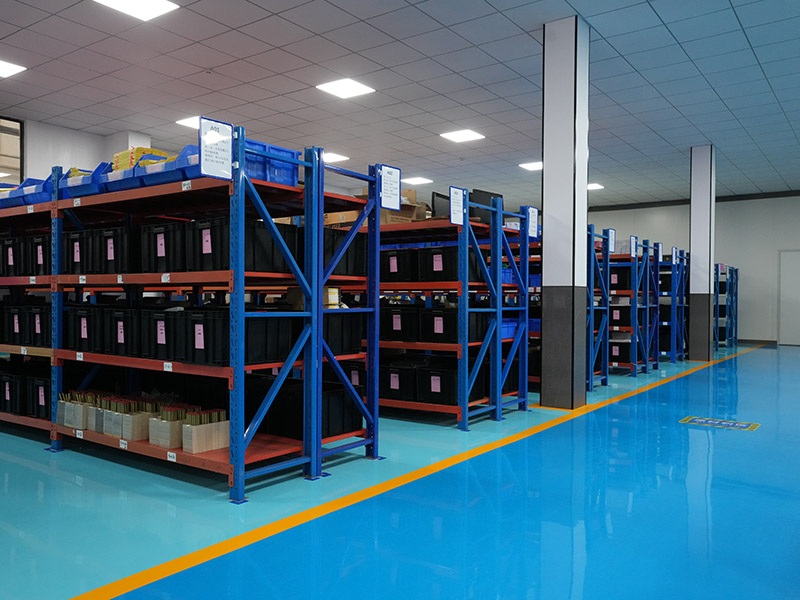

MEIDI widmet sich seit 2011 der Herstellung von Akustikkomponenten. Unsere Produktionsbasis in der Provinz Jiangsu beschäftigt über 500 Mitarbeiter und verfügt über mehrere automatisierte Montagelinien mit a monatliche Produktionskapazität von über 50 Millionen Summerelementen. Das 12-mm-Piezo-Keramik-Summerelement profitiert davon dieser Skala: Keramikpulvervorbereitung, Bandgießen, Elektroden-Siebdruck, Polarisation, und die Verklebung des Substrats werden alle im eigenen Haus durchgeführt, so dass wir eine strenge Kontrolle darüber behalten Materialreinheit und Prozessstabilität.

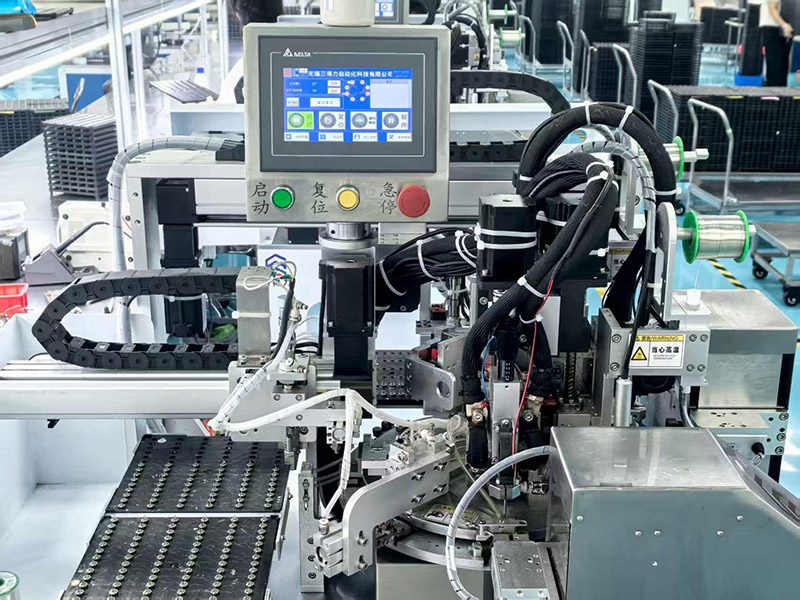

Alle Elemente bestehen vor dem Versand 100 % Resonanzfrequenz- und Kapazitätstests. Unsere Qualität Das nach ISO9001 zertifizierte System umfasst auch die Wareneingangskontrolle, In-Prozess-Kontrollen, und abschließende akustische Überprüfung. Diese End-to-End-Kontrolle stellt sicher, dass jede Charge die Anforderungen erfüllt Gleiche Spezifikationen, egal ob Sie 1.000 oder 1.000.000 Stück bestellen.
1. Legen Sie keine Antriebsspannung an, die den Nennbetriebsbereich des FT-12T-8.0A1 überschreitet. Überspannung kann zu einer dauerhaften Depolarisation oder Delamination der Keramikschicht führen.
2. Nur an der Messingkante anfassen. Durch direkten Druck auf die Keramikoberfläche können Mikrorisse entstehen die die Resonanzfrequenz verschieben und die Schallleistung verringern.
3. Vermeiden Sie während der Lagerung und Montage den Kontakt mit korrosiven Gasen, Salznebel oder hoher Luftfeuchtigkeit. Die Oxidation des Messingsubstrats kann die mechanische Güte und die Lötbarkeit beeinträchtigen.
4. Bewahren Sie die Elemente bis zur Verwendung in der versiegelten Originalverpackung auf. Die Feuchtigkeitsaufnahme erhöht sich Es kann zu dielektrischen Verlusten kommen und den Verschleiß der Elektrode beschleunigen.
5. Montieren Sie das Element mit Unterstützung nur um den Umfang des Untergrunds. Einschränkung der Zentrale Der vibrierende Bereich verändert die akustische Reaktion und kann zu einem vorzeitigen Ausfall führen.
A: Die Standardbestellmenge beträgt 1.000 Stück. Kleinere Probemengen können gegen einen geringen Preis vereinbart werden Anpassung. Bitte kontaktieren Sie unser Vertriebsteam für ein maßgeschneidertes Angebot.
A: Ja, für qualifizierte OEMs und Produktentwickler stehen kostenlose Muster zur Verfügung. Expressversand Je nach Reiseziel können Kosten anfallen.
A: Die Anpassung wird innerhalb möglicher Bereiche unterstützt. Unser F&E-Team kann die Keramikzusammensetzung anpassen, Elektrodenmuster und Substratdicke entsprechend Ihren spezifischen Anforderungen. Bitte teilen Sie Ihre Zielparameter für eine Machbarkeitsbewertung.
A: MEIDI ist ISO9001-zertifiziert. Für den FT-12T-8.0A1 können wir RoHS- und REACH-Konformität liefern Angaben sowie auf Anfrage auch chargenspezifische Prüfberichte.
A: Die Elemente werden in antistatischen Schalen und vakuumversiegelten Beuteln mit Trockenmittel verpackt und dann platziert in verstärkten Exportkartons. Für Großaufträge sind individuelle Etikettierung und Barcodes möglich.
Um das vollständige Datenblatt, die Maßzeichnungen oder die Integrationsanleitung für den FT-12T-8.0A1 anzufordern 12 mm großes piezoelektrisches Keramikelement. Bitte wenden Sie sich mit Ihren Anwendungsdetails an MEIDI. Unser technisches Support-Team wird innerhalb eines Werktages mit spezifischen technischen Empfehlungen antworten.
