So schließen Sie einen Summer an und steuern ihn an: Verkabelungsanleitung für Aktiv-, Passiv-, Piezo- und Magnettöne (2026)

Die Verkabelung einer Summerschaltung sieht trivial aus, bis der erste Prototyp verstummt, den Mikrocontroller zurücksetzt oder ein Transistor durchbrennt. Der Grund für die meisten Ausfälle von Summerschaltkreisen liegt nicht an der Komponente, sondern an der Verwechslung der Signaltypen. Ein aktiver Summer benötigt einen konstanten Gleichstrom; ein passiver Summer benötigt eine Rechteckwelle; Ein Piezoelement verhält sich wie ein Kondensator, während eine Magnetspule beim Ausschalten Spannung zurückgibt. Dieser Leitfaden aus dem Jahr 2026 zeigt, wie man eine Summerschaltung für jede gängige Familie richtig anschließt und ansteuert, mit echten Ansteuerschaltungstopologien, einer Fehlerbehebungstabelle und verifizierten MEIDI-Spezifikationen.

1. Summertypen auf einen Blick: Aktiv vs. Passiv, Piezo vs. Magnetisch

Bevor Sie eine Summerschaltung bauen, ermitteln Sie, was Sie tatsächlich haben. Die vier Familien verhalten sich auf der Bank unterschiedlich, und die Verkabelung wird durch zwei Fragen entschieden: Hat sie einen eingebauten Oszillator und wird der Ton von einer Keramikscheibe oder einer Spule erzeugt?

Eine saubere Möglichkeit, sie auf der Werkbank voneinander zu unterscheiden: Schließen Sie das Teil an eine 5-V-Gleichstromversorgung an. Wenn es sofort piept, ist es aktiv. Wenn es stumm bleibt, ist es passiv und benötigt eine Frequenzquelle – genau die Falle, die einen ersten Summerkreis kaputt aussehen lässt.

2. Was Sie vor der Verkabelung eines Summerkreises benötigen

Eine zuverlässige Summerschaltung wird aus einer kurzen, vorhersehbaren Stückliste aufgebaut. Sie brauchen nicht viel, aber jedes Teil hat seine Aufgabe:

• Summer— der Wandler (piezo oder magnetisch, aktiv oder passiv).
• Stromquelle– geregelter Gleichstrom, typischerweise 3 V, 5 V oder 12 V, angepasst an die Nennleistung des Teils.
• Mikrocontroller oder Schalter– Arduino, ESP32 oder ein einfacher Druckknopf zum Gaten des Signals.
• Strombegrenzungswiderstand (100 Ω)– schützt den MCU-GPIO beim direkten Ansteuern eines Piezos.
• NPN-Transistor (2N2222 / BC547) + 1 kΩ Basiswiderstand– fungiert als Schalter für Lasten mit höherem Strom.
• Flyback-Diode (1N4148)– über Magnetspulen hinweg unerlässlich, um Gegen-EMF zu absorbieren.
• Steckbrett, Überbrückungskabel, Multimeter— für Montage und Fehlerbehebung.

3. So schließen Sie einen aktiven Summer an (piezo- und magnetisch)

Ein aktiver Summer enthält bereits seinen Oszillator, sodass die Summerschaltung lediglich ein Netzschalter ist. Die Falle ist die Polarität.

3.1 Aktive Piezo-Verkabelung

Identifizieren Sie die positive Leitung (längeres Kabel oder „+“-Markierung). Verbinden Sie es mit dem Signal/VCC und das Minuskabel mit GND. Stellen Sie auf einem Arduino den Pin einHOCHklingen,NIEDRIGaufzuhören. Es ist kein Oszillatorcode erforderlich – die interne Schaltung übernimmt die Arbeit.

3.2 Aktive magnetische Verkabelung

Es gilt die gleiche Logik, aber ein magnetisch aktiver Summer zieht mehr Strom. Wenn der Nennstrom unter etwa 30 mA liegt, können Sie ihn häufig von einem GPIO-Pin über einen 100-Ω-Widerstand ansteuern. Verwenden Sie darüber hinaus einen Transistor, damit Sie den Mikrocontroller nicht überlasten. Achten Sie in jedem Fall auf die richtige Polarität.

4. So steuern Sie einen passiven Summer (piezo- und magnetisch)

Ein passiver Summer hat keinen Oszillator, daher muss die Summerschaltung den Ton erzeugen. Hier kommt PWM oder ein Funktionsgenerator ins Spiel.

4.1 Passiver Piezoantrieb

Verbinden Sie eine Leitung mit einem PWM-fähigen Pin und die andere mit GND. Benutzen Sie dieTon (Pin, Frequenz, Dauer)Funktion auf Arduino oder erzeugen Sie eine Rechteckwelle mit der Resonanzfrequenz. Da ein Piezo kapazitiv ist, ist keine Flyback-Diode erforderlich und ein Vorwiderstand ist optional, schützt aber den Pin.

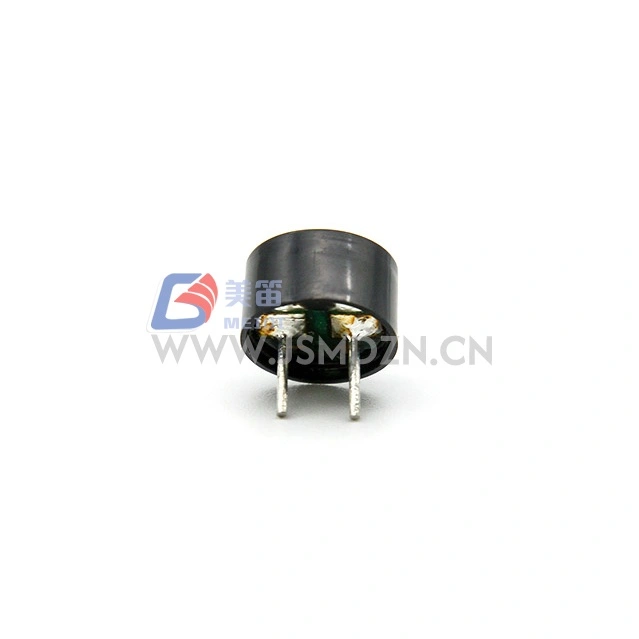

4.2 Passiver Magnetantrieb

Ein passiver magnetischer Summer ist induktiv. Treiben Sie es mit einer Rechteckwelle durch einen Transistor und platzieren Sie eine 1N4148-Flyback-Diode über der Spule (Kathode zur positiven Seite). Ohne die Diode führt das kollabierende Magnetfeld zu einer Spannungsspitze zurück in Ihren Mikrocontroller, wenn das Signal stoppt.

5. Buzzer-Circuit-Drive-Topologien: GPIO vs. Transistor vs. Push-Pull

Die richtige Antriebstopologie hängt davon ab, wie laut die Summerschaltung sein soll und wie viel Strom die Quelle liefern kann.

Für maximalen Schalldruck verdoppelt eine Push-Pull-Stufe die Spitze-zu-Spitze-Spannung am Element, was die Schallleistung vervierfacht und etwa 6 dB hinzufügt. Das ist die Topologie, die bei Alarmsummern für den Außenbereich und in der Industrie verwendet wird, bei der jedes Dezibel zählt.

6. Verdrahtung eines SMD-Summers in eine Leiterplatte

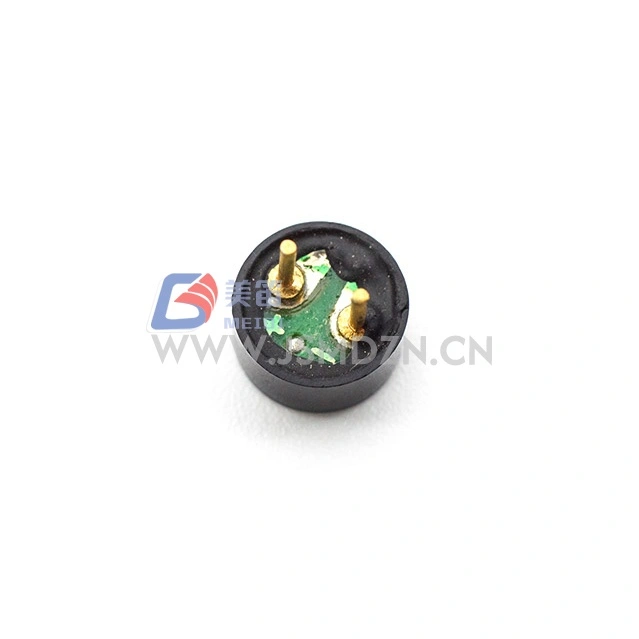

Oberflächenmontierbare Summer wie der MEIDI HN-9042W (9×4,2 mm magnetisches passives SMD) oder der MLT-1230 (Piezo-SMD) werden per Pick-and-Place platziert und mit dem Rest der Platine verlötet. Zwei Regeln sorgen dafür, dass die Summerschaltung in der Produktion zuverlässig bleibt:

• Folgen Sie dem Reflow-Profil.Piezo- und magnetische SMD-Teile sind hitzeempfindlich; Bleiben Sie innerhalb der empfohlenen Spitzentemperatur und -zeit.
• Achten Sie auf den akustischen Hohlraum.Ein versiegeltes Rückvolumen hinter dem Element kann bei Resonanz 6–10 dB hinzufügen, während eine Flachbildschirmmontage diese dämpfen kann. Testen Sie im endgültigen Gehäuse, bevor Sie das Layout sperren.

7. Technische Daten des echten MEIDI-Summers

Die folgende Tabelle verwendet verifizierte Parameter aus dem einheitlichen MEIDI-Katalog – keine geschätzten Werte. Dies sind die Teile, die Sie tatsächlich beim Aufbau einer Summerschaltung aus unserem Sortiment platzieren würden.

Weitere Informationen zum passiven SMD-Teil finden Sie in unserem Leitfaden9×4,2 mm SMD elektromagnetischer passiver Summer, und zur Piezo-Auswahl siehe diePiezoelektrischer Summer, kundenspezifischer und OEM-Leitfaden.

8. Fehlerbehebung bei einem Summerschaltkreis

Die meisten Feldausfälle in einer Summerschaltung lassen sich auf eine kurze Liste von Ursachen zurückführen. Verwenden Sie diese Tabelle, bevor Sie Teile im Summerkreis austauschen.

9. Häufige Fehler, die einen Summer-Schaltkreis zerstören

• Falscher Signaltyp.Passiv benötigt ein oszillierendes Signal; aktiv braucht DC. Ihre Vermischung ist die häufigste Ursache für den stummen Summer.
• Keine Flyback-Diode an magnetischen Teilen.Die Gegen-EMK der Spule wird schließlich den Treiberstift zerstören.
• Magnetische Ansteuerung direkt über GPIO.Der Strom übersteigt den sicheren Nennwert des Pins – verwenden Sie einen Transistor.
• Resonanz ignorieren.Ein passiver Summer, der mit 500 Hz von seinem Resonanzpunkt angetrieben wird, kann 10–15 dB absenken.
• Überhitzung des SMD beim Reflow.Folgen Sie dem Profil, sonst depolarisiert das Element.

10. Häufig gestellte Fragen

Benötige ich einen Widerstand mit Piezo-Summer?

Ein Standard-Piezo-Summer ist eine kapazitive Last und benötigt im Allgemeinen keinen serienmäßigen Strombegrenzungswiderstand wie eine LED. Ein kleiner 100-Ohm-Widerstand zwischen dem MCU-Pin und dem Summer ist immer noch eine gute Praxis, um den GPIO zu schützen. Magnetische Summer ziehen Dauerstrom und benötigen stattdessen eine Flyback-Diode und häufig einen Transistor.

Kann ich einen Summer direkt an einen Arduino-Pin anschließen?

Nur aktive Piezo- oder SMD-Summer mit geringem Strom und einer Nennleistung von unter etwa 30 mA können direkt über einen GPIO-Pin angesteuert werden. Magnetische Summer und passive Typen, die mehr Strom benötigen, müssen einen NPN-Transistor oder MOSFET-Treiber plus eine Flyback-Diode verwenden, sonst besteht die Gefahr einer Beschädigung des Mikrocontrollers.

Soll ich einen aktiven oder einen passiven Summer wählen?

Wählen Sie einen aktiven Summer, wenn Sie nur einen festen Einzelton benötigen und die einfachste Verkabelung wünschen – er ertönt, sobald Gleichstrom angelegt wird. Wählen Sie einen passiven Summer, wenn Sie Melodien, variable Tonhöhen oder Alarmmuster benötigen, da er von einem externen Rechteck- oder PWM-Signal angetrieben wird.

Warum klickt mein passiver Summer nur, anstatt zu piepen?

Ein passiver Summer erzeugt nur dann einen Ton, wenn er ein oszillierendes Signal wie eine PWM-Rechteckwelle empfängt. Wenn Sie es mit konstantem Gleichstrom versorgen oder die Stromversorgung ausfällt, hören Sie ein Klicken ohne Ton. Verwenden Sie die Funktion „tone()“ oder einen Frequenzgenerator mit der Resonanzfrequenz des Summers.

Über welche Zertifizierungen sollte ein zuverlässiger Summerhersteller verfügen?

Bei Komponenten in Exportqualität sollten Sie auf Qualitäts- und Umweltmanagement gemäß ISO 9001 und ISO 14001 sowie RoHS- und REACH-Konformität zur Beschränkung gefährlicher Stoffe achten. MEIDI verfügt über ISO 9001, ISO 14001, RoHS und REACH für sein gesamtes Sortiment an Piezo- und Magnetsummern.

Geschrieben von Haya Liu, MEIDI. Diese Verkabelungsanleitung 2026 ist Teil unserer Summer-Anwendungsserie. Verwandte Lektüre:Elektromagnetischer Summer: Funktionsprinzip und Auswahl.
