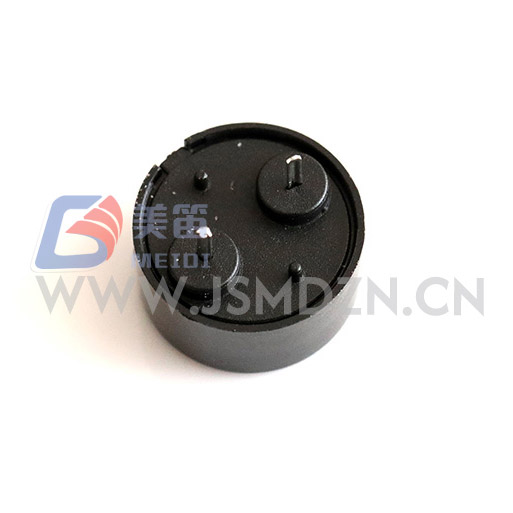

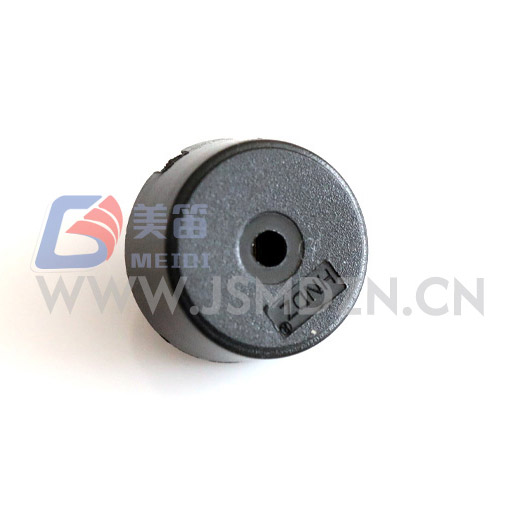

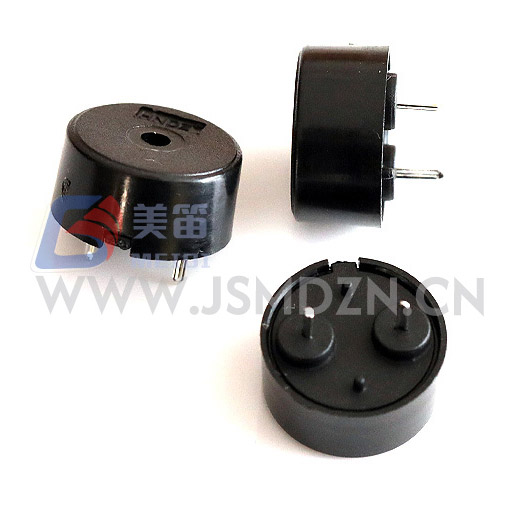

Der piezoelektrische passive Summer 1207 mit Pogo-Pin ist ein passiver piezoelektrischer Signalgeber mit Durchgangsbohrung, der für den Antrieb konzipiert ist durch eine externe Wechselstromwellenform. Es hat einen Durchmesser von 12,5 mm und eine Höhe von 7,0 mm. mit einem schwarzen PBT-Gehäuse, das ca. 0,66 g wiegt. Bei Lieferung mit a Mit einer Rechteckwelle von 5 Vp-p und einer Resonanzfrequenz von 4000 Hz gibt der Summer einen Ton ab Druckpegel von mindestens 80 dB in einem Abstand von 10 cm, beim Zeichnen nicht mehr als 10mA. Das Antriebssignal kann zwischen 1 V und 30 V Spitze-zu-Spitze liegen und ermöglicht so eine Integration mit Niederspannungslogik sowie Industrieschaltungen mit höherer Spannung. Dieses Passiv Architektur gibt dem Designer die volle Kontrolle über die Tonfrequenz und eliminiert die Ruhestromaufnahme, die mit aktiven Oszillatorschaltungen verbunden ist.
| Parameter | Wert | Testbedingungen |
| Produkttyp | Piezoelektrischer passiver Summer (Durchgangsloch) | — |
| Nennspannung | 5 Vp-p | Referenztestniveau |
| Betriebsspannung | 1 – 30 Vp-p | Antriebssignalbereich |
| Resonanzfrequenz | 4000 ± 500 Hz | Zu Nennbedingungen |
| Tonausgabe bei 10 cm | ≥ 80 dB | 5 Vp-p, 4000 Hz Rechteckwelle |
| Aktueller Verbrauch | ≤ 10 mA | 5 Vp-p, 4000 Hz Rechteckwelle |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +80 ℃ | Nicht betriebsbereit |

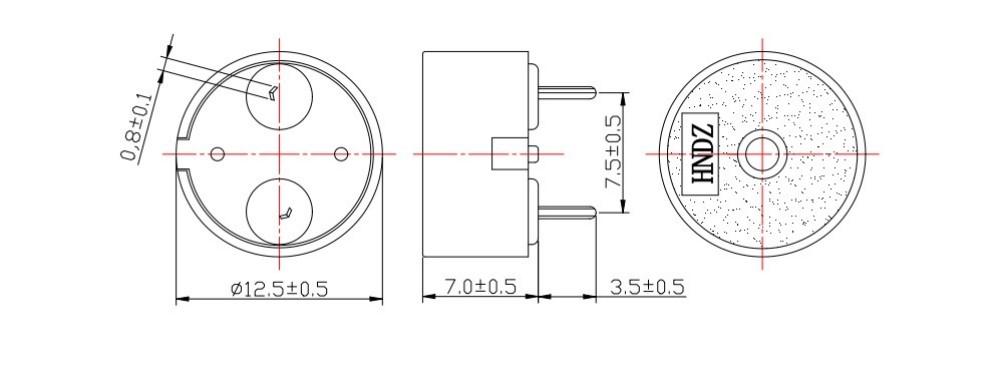

| Abmessungen (Durchmesser × H) | 12,5 ± 0,3 × 7,0 ± 0,5 mm | Nur Körper, ohne Stifte |
| Gewicht | 0,66 ± 0,2 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Wellenlöten ★ | 260 ± 5 ℃, 4–6 s | 2–3 Zyklen empfohlen |
| Manuelles Löten ★ | 350 ± 10 ℃, 2–5 s | 2–3 Zyklen empfohlen |
| Löthitzebeständigkeit | 250 ± 5 ℃, 10 ± 0,5 s | Körper 2,0 mm aus Lot |
Die folgenden Messungen wurden an einer 10-Einheiten-Probe aufgezeichnet, die bei 5 Vp-p und 4000 Hz getestet wurde Rechteckwelle. Diese Werte veranschaulichen die typische Produktionsverteilung und sind es nicht garantierte Grenzen. Den garantierten Leistungsumfang finden Sie in den Spezifikationen oben.
| NEIN. | Schalldruck (dB) | Strom (mA) | Kapazität (nF) | Durchmesser (mm) | Hmm) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
Als passive Komponente ist der HNR-1207 PA7.5 auf die Bereitstellung von a durch das Hostsystem angewiesen Rechteckwellen- oder PWM-Signal mit einer Mittenfrequenz von 4000 Hz. Eine gängige Implementierung verwendet a GPIO-Pin des Mikrocontrollers als Timer-Ausgang konfiguriert, optional durchgepuffert ein Transistor, wenn eine höhere Ansteuerspannung als die Logikversorgung gewünscht ist. Die Es ergibt sich eine kapazitive Natur des Summers mit einer Nennkapazität von etwa 12 nF in kurzen Stromspitzen an jeder Signalflanke. Platzieren eines kleinen Vorwiderstands (100–330 Ω) in Übereinstimmung mit dem Treiberstift können Spitzenströme wesentlich begrenzen Auswirkungen auf die Tonausgabe haben. Da die Betriebsspannung zwischen 1 V und 30 Vp-p liegt, Derselbe Summer kann für einen moderaten Alarm direkt von einer 3,3-V-MCU angesteuert werden oder für lautere Anwendungen auf 12 V oder 24 V verstärkt werden.
Für die Serienmontage eignet sich Wellenlöten bei 260 °C für 4–6 Sekunden bevorzugte Methode. Manuelles Löten mit einem auf 350 °C eingestellten Lötkolben für 2–5 Sekunden ist ebenfalls akzeptabel, wobei bis zu drei thermische Zyklen zulässig sind. Das Gehäuse sollte Halten Sie einen Mindestabstand von 2,0 mm zum Lötbad ein, um Verformungen zu vermeiden.
Jedes Produktionslos des 1207 Piezoelektrischen Passivsummers mit Pogo-Pin wird auf die Zuverlässigkeit von sieben Punkten geprüft Protokoll, das in der Produktspezifikation definiert ist. Die Tests umfassen eine längere Exposition gegenüber Luftfeuchtigkeit (50℃, 90–95 % RH, 48 Stunden), Lagerung bei hohen und niedrigen Temperaturen, Temperaturwechsel zwischen -30℃ und +80℃, mechanische Fall-, Vibrations- und Löthitzebeständigkeit. Die Abnahme setzt voraus, dass alle elektrischen und maßlichen Spezifikationen erfüllt werden eine 2-stündige Erholung bei Raumtemperatur.
Das MEIDI-Werk in Jiangsu integriert eine hausinterne Keramikverarbeitung und automatisierte Piezo-Technologie Verklebung und 100 % akustische End-of-Line-Verifizierung. Das Qualitätsmanagementsystem ist nach ISO9001 zertifiziert und es können chargenspezifische Testdaten mit Volumen geliefert werden Sendungen.
Geräte, die bereits für andere Zwecke einen PWM- oder Rechteckwellenausgang erzeugen kann den piezoelektrischen passiven Summer 1207 mit Pogo-Pin direkt verwenden, ohne eine Oszillatorschaltung hinzuzufügen. Batteriebetriebene tragbare Instrumente profitieren vom niedrigen Antriebsstrom von 10 mA und das Fehlen einer ruhenden Oszillatorlast. In industriellen Schalttafeln Der Betrieb mit 12-V- oder 24-V-Gleichstromversorgungen vereinfacht die breite Spannungsakzeptanz das Treiberdesign. Die kleine Grundfläche von 12,5 mm eignet sich auch für beengte Platzverhältnisse Unterhaltungselektronik wie Smart-Home-Sensoren und Handtester.
Welches Antriebssignal benötigt dieser Summer?
Es erfordert ein Wechselstromsignal, typischerweise eine Rechteckwelle oder PWM, mit einer Frequenz nahe bei 4000Hz. Das Anlegen einer Gleichspannung erzeugt keinen Ton und kann das Element beschädigen.
Kann ich es direkt von einem Mikrocontroller aus ansteuern?
Ja, vorausgesetzt, der Logikpegel liegt im Bereich von 1–30 Vp-p. Für 3,3V oder 5V In Systemen liegt der Schalldruckpegel unter den für 5 Vp-p angegebenen 80 dB. Ein Transistor Der Puffer kann die Antriebsspannung erhöhen, wenn eine höhere Leistung benötigt wird.
Welche Lötprofile sind empfehlenswert?
Es wird Wellenlöten bei 260 °C für 4–6 Sekunden empfohlen. Manuelles Löten kann sein durchgeführt bei 350℃ für 2–5 Sekunden. Beide Methoden ermöglichen bis zu drei thermische Zyklen.
Wie gehe ich nach dem Löten mit dem Summer um?
Das Gehäuse ist nicht versiegelt. Vermeiden Sie daher das Eintauchen in Reinigungslösungsmittel oder Flussmittel. Lagern Sie die zusammengebauten Platinen in einer trockenen Umgebung, um eine Oxidation der Stifte zu verhindern.
Für vollständige Datenblätter, Frequenzgangkurven oder Chargenspezifische Testberichte, Kontaktieren Sie MEIDI mit Ihren Projektanforderungen. Der technische Support antwortet normalerweise innerhalb eines Werktages.
