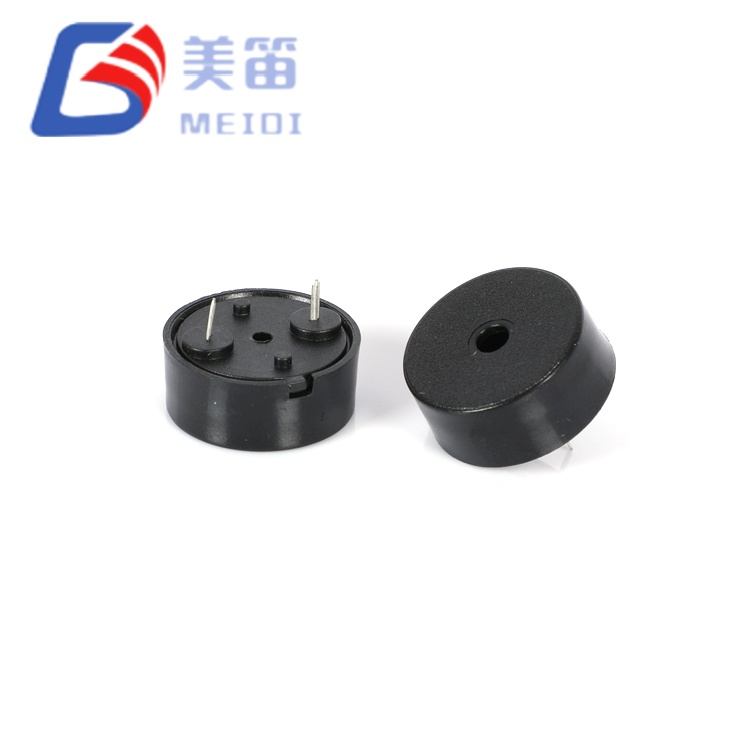

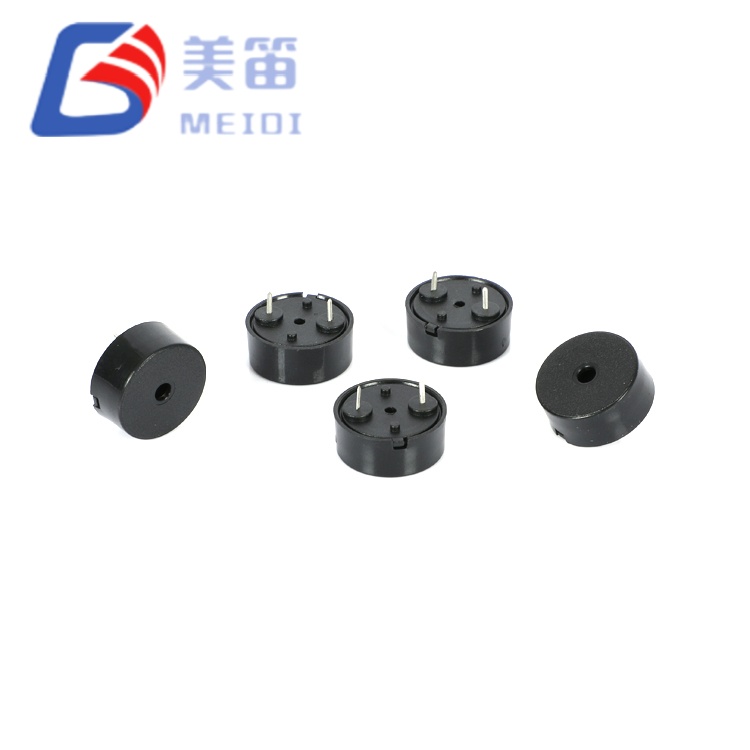

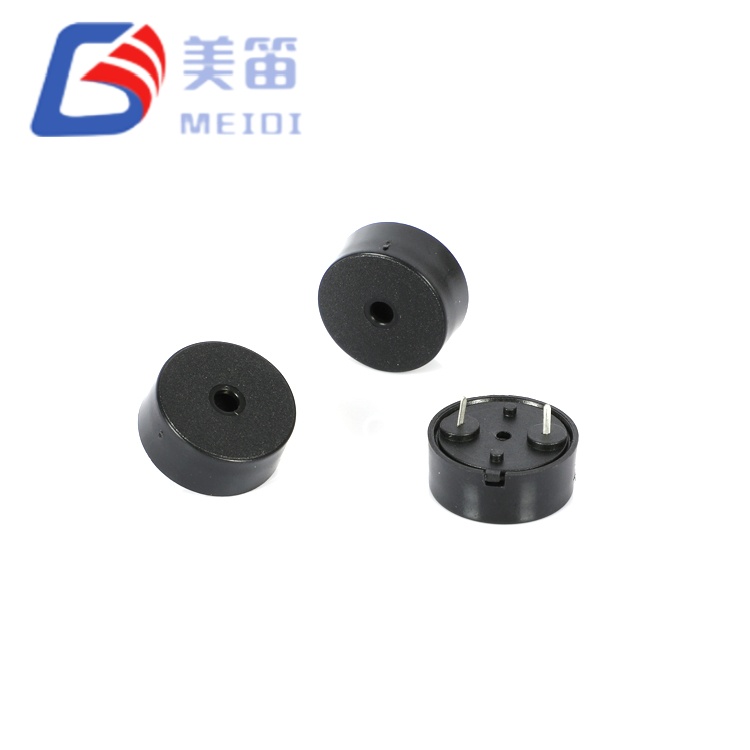

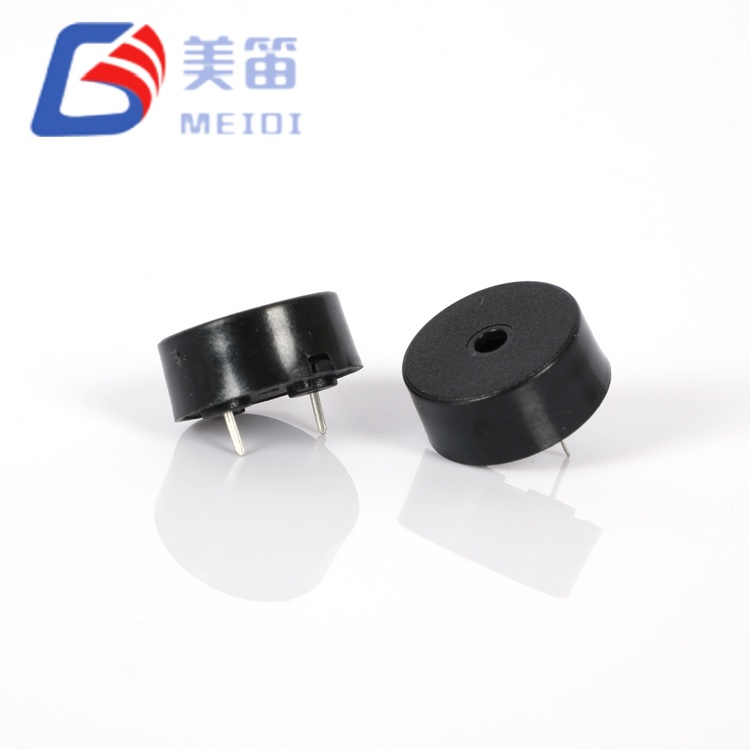

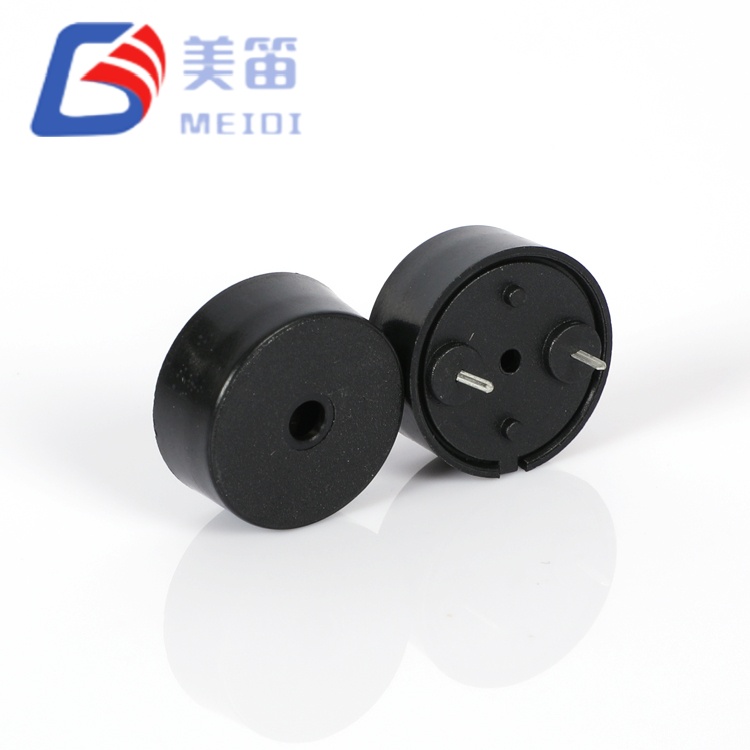

Der piezoelektrische Passiv-Summer 1707 mit Pogo-Pin ist ein passiver Signalgeber mit Durchgangsbohrung, der für die Aufnahme eines externen Signals ausgelegt ist AC-Antriebssignal zur Tonerzeugung. Es nimmt eine Grundfläche von 17 mm Durchmesser ein Höhe von 7,5 mm, wodurch es für Leiterplattenlayouts mit mäßigem Platzangebot geeignet ist eingeschränkt. Mit einem Nennantriebspegel von 5 Vp-p bei 4000 Hz liefert es einen Klang Druck von mindestens 85 dB bei 10 cm, während die Stromaufnahme bei oder unter 10 mA gehalten wird. Der Betriebsspannungsbereich reicht von 1 V bis 30 V Spitze-zu-Spitze, so die Entwickler Sie können den Summer direkt an einen Mikrocontroller-Pin anschließen oder das Signal verstärken höhere akustische Leistung. Das schwarze PBT-Gehäuse ist mit Wave und Manual kompatibel Lötprofile und bleibt über die gesamte Betriebstemperatur hinweg mechanisch stabil Spanne von -20℃ bis +70℃.
| Parameter | Wert | Testbedingungen |
| Produkttyp | Piezoelektrischer passiver Summer (Durchgangsloch) | — |
| Nennspannung | 5 Vp-p | Referenztestbedingung |
| Betriebsspannung | 1 – 30 Vp-p | Antriebssignalbereich |
| Tonausgabe bei 10 cm | ≥ 85 dB | 5 Vp-p, 4000 Hz Rechteckwelle |
| Aktueller Verbrauch | ≤ 10 mA | 5 Vp-p, 4000 Hz Rechteckwelle |
| Resonanzfrequenz | 4000 Hz | Zu Nennbedingungen |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +80 ℃ | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | 17,0 ± 0,3 × 7,5 ± 0,5 mm | Körper ohne Stifte |
| Gewicht | 1,35 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Wellenlöten ★ | 260 ± 5 ℃, 4–6 s | 2–3 Zyklen empfohlen |
| Manuelles Löten ★ | 350 ± 10 ℃, 2–5 s | 2–3 Zyklen empfohlen |
| Löthitzebeständigkeit | 250 ± 5 ℃, 10 ± 0,5 s | Körper 2,0 mm aus Lot |
Die folgenden Daten stammen von einer 10-Einheiten-Probe, die mit 5 Vp-p und 4000 Hz Rechteckwelle betrieben wird. Es spiegelt die typische Streuung wider, die in der Produktion beobachtet wird. Die garantierten Grenzen sind in den oben genannten technischen Spezifikationen definiert, nicht durch dieses Beispielset.
| NEIN. | Schalldruck (dB) | Strom (mA) | Kapazität (nF) | Durchmesser (mm) | Hmm) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
Die Kapazitätswerte stammen zu Referenzzwecken aus den Kopfzeilen der Testberichte und sind es nicht Teil der garantierten Spezifikation. Kontaktieren Sie MEIDI für einen chargenspezifischen Test Dokumentation.
Dieser piezoelektrische passive Summer 1707 mit Pogo-Pin erfordert ein externes Rechteckwellen- oder PWM-Signal mit der Mitte 4000Hz. Ein gängiger Ansatz besteht darin, einen Mikrocontroller-Timer-Ausgang zu verwenden Der Schalldruck liegt bei Logikpegeln von 3,3 V oder 5 V unter den Nennwerten von 85 dB. Um höhere Lautstärken zu erreichen, kann ein Transistorpuffer oder ein Logikgatter den Antrieb erhöhen Amplitude bis zum Maximum von 30 Vp-p. Ungefähr die kapazitive Last des Summers 12 nF in typischen Aufbauten erzeugen vorübergehende Stromspitzen bei jeder Signalflanke. Das Einfügen eines kleinen Vorwiderstands im Bereich von 100 Ω bis 330 Ω hilft dabei, diese zu bewältigen Spitzen ohne nennenswerten Lautstärkeabfall.
Zur Herstellung empfiehlt sich Wellenlöten bei 260℃ für 4–6 Sekunden. Handbuch Löten bei 350 °C für 2–5 Sekunden wird ebenfalls unterstützt, mit bis zu drei thermischen Zyklen erlaubt. Halten Sie einen Abstand von mindestens 2,0 mm zwischen Gehäuse und Gehäuse ein die Lötquelle.
MEIDI konzentriert sich seit 2011 auf die Produktion von Akustikkomponenten. Das Unternehmen betreibt eine Anlage in der Provinz Jiangsu mit über 500 Mitarbeitern und einem monatlichen Umsatz Leistung von mehr als 50 Millionen Summereinheiten. Eigene Prozesse umfassen Keramik Pulvervorbereitung, Elektrodendruck, Polarisation, Spritzguss und automatisierte Montage, die zusammen eine strenge Kontrolle der Materialqualität ermöglichen und Produktionsvorlaufzeiten. Jeder HNR-1707 PA10 durchläuft eine End-of-Line-Akustik Prüfung, und jede Charge wird anhand der in der definierten Zuverlässigkeitssequenz beprobt Produktspezifikation. Dieses integrierte Fertigungsmodell ist zertifiziert nach ISO9001 unterstützt eine konsistente Chargenleistung sowohl für Versuchsmengen als auch Großaufträge.
Geräte, die bereits einen Rechteck- oder PWM-Ausgang erzeugen, können dies integrieren Summer, ohne eine zusätzliche Oszillatorschaltung hinzuzufügen. Batteriebetriebene Geräte Profitieren Sie vom geringen 10-mA-Verbrauch und dem fehlenden Standby-Strom. Industrieschalttafeln, die mit 12-V- oder 24-V-Gleichstrombussen betrieben werden, können den Summer direkt ansteuern innerhalb seines 1–30Vp-p-Bereichs. Verbraucherprodukte wie Smart-Home-Sensoren, Tragbare medizinische Werkzeuge und Handtestgeräte passen ebenfalls in das 17-mm-Format Fußabdruck. Wenn die bestimmungsgemäße Verwendung sicherheitsrelevante oder regulierte Umgebungen umfasst, Bitte wenden Sie sich an MEIDI, um die entsprechenden Zertifizierungen zu überprüfen.
Welches Antriebssignal benötigt der HNR-1707 PA10?
Es muss von einer Wechselstromwellenform angetrieben werden, normalerweise einer Rechteckwelle oder einer PWM mit etwa 1000 MHz 4000Hz. Eine Gleichspannung allein erzeugt keinen Ton und kann das Element beschädigen.
Kann ich es direkt über einen Mikrocontroller-Pin ansteuern?
Ja, solange die Spitze-zu-Spitze-Spannung des Pins im Bereich von 1–30 V liegt. Bei 3,3-V- oder 5-V-Logik liegt die Tonausgabe unter den Nennwerten von 85 dB. Ein Transistorpuffer kann den Antriebspegel erhöhen, wenn lautere Alarme erforderlich sind.
Welche Lötprofile sind empfehlenswert?
Für die Massenmontage wird Wellenlöten bei 260 °C für 4–6 Sekunden bevorzugt. Manuelles Löten bei 350 °C für 2–5 Sekunden ist mit einer Einschränkung ebenfalls akzeptabel von drei thermischen Zyklen. Halten Sie immer einen Abstand von mindestens 2,0 mm zum Gehäuse Lötbad oder Eisenspitze.
Hat die Resonanzfrequenz eine Toleranz?
Die Spezifikation gibt eine Mittenfrequenz von 4000 Hz ohne angegebene Toleranz an. Für frequenzempfindliche Designs kann MEIDI zusätzliche Charakterisierung bieten Daten, die dabei helfen, den erwarteten Produktionsbereich zu definieren.
Für vollständige Datenblätter, Frequenzgangkurven oder chargenspezifische Qualität Bitte wenden Sie sich mit Ihren Projektdetails an MEIDI. Technische Unterstützung antwortet normalerweise innerhalb eines Werktages.
