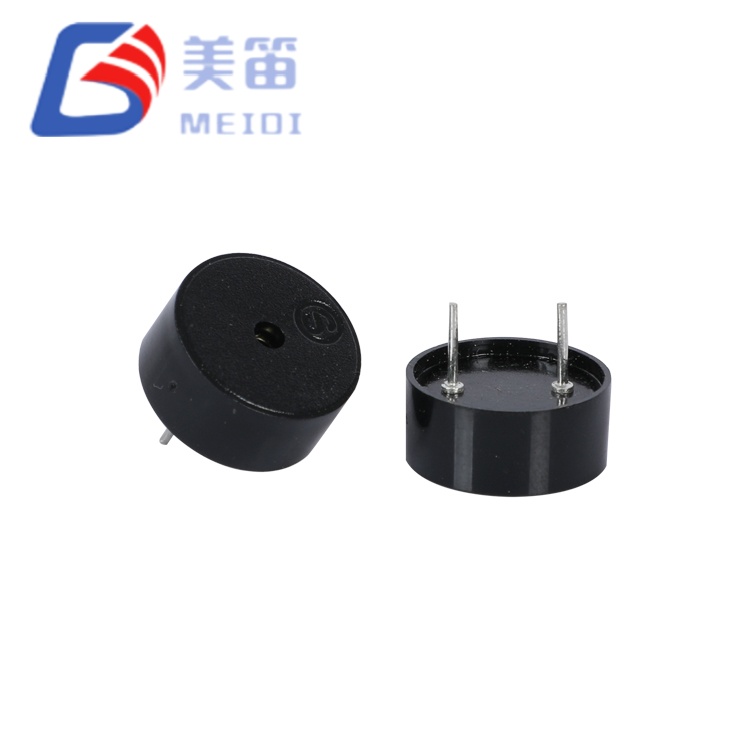

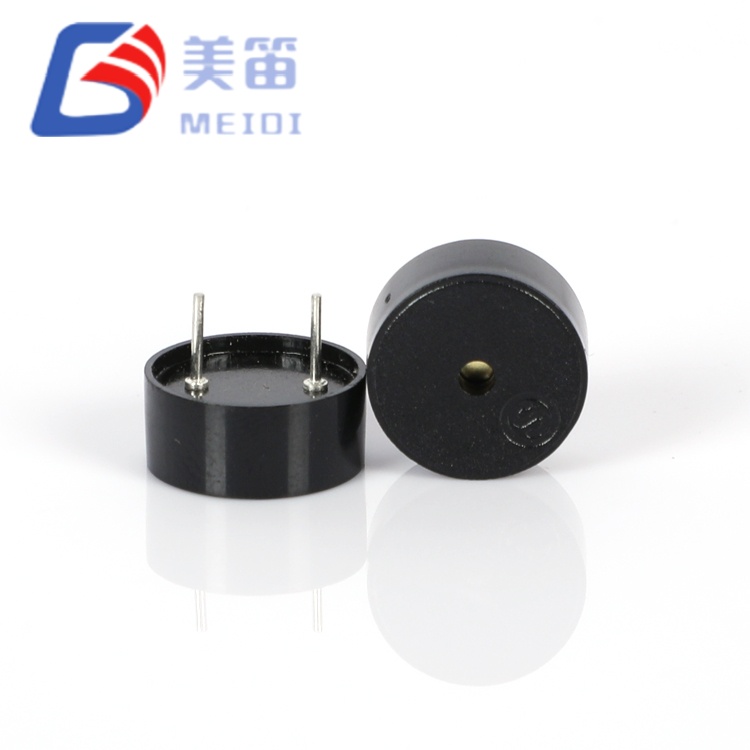

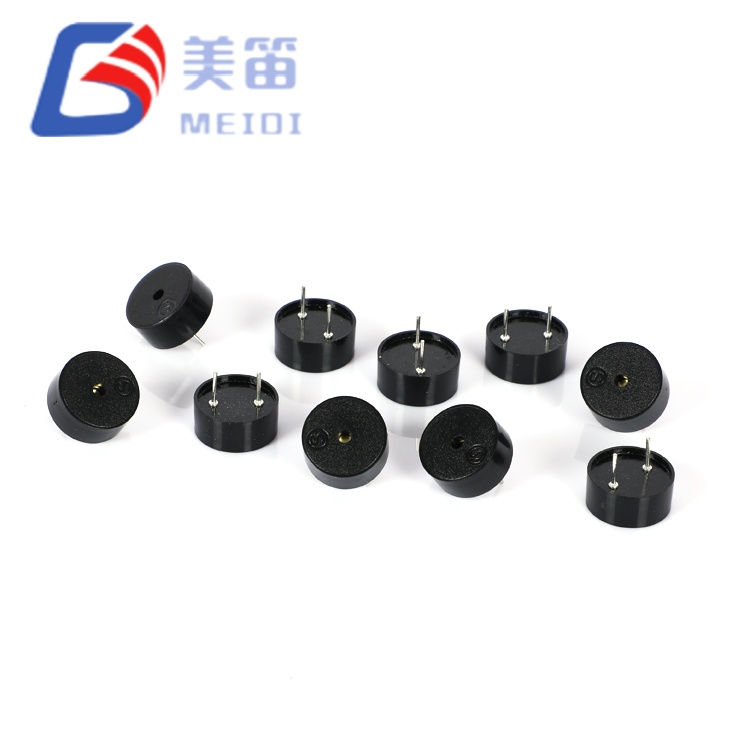

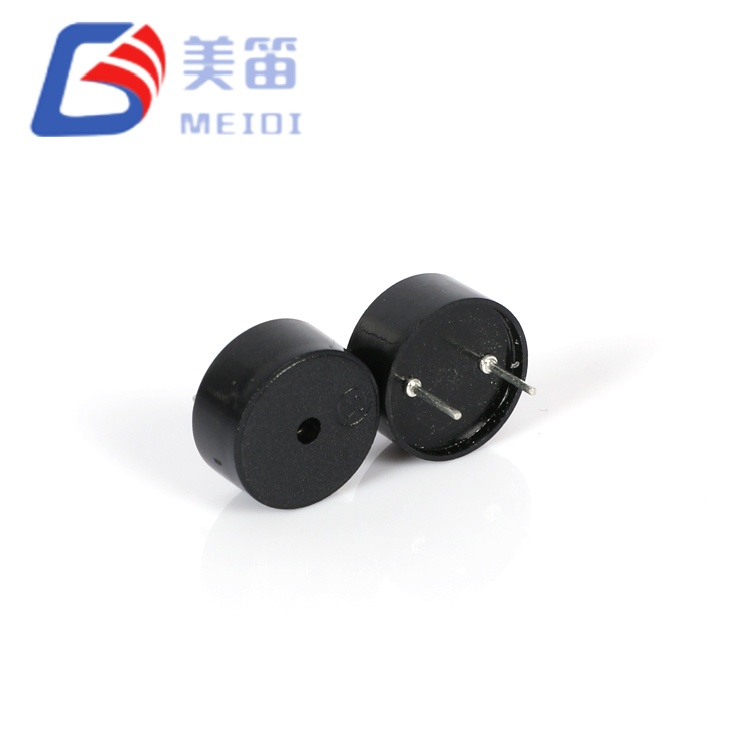

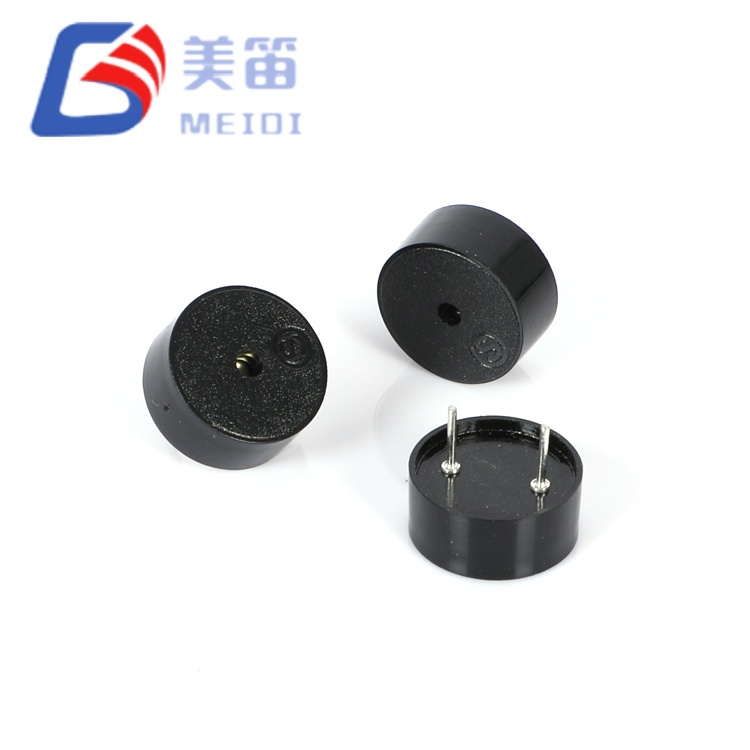

Der piezoelektrische Passiv-Summer 1255 mit Pogo-Pin ist ein passiver Durchgangslochsummer, der auf eine externe Wechselstromversorgung angewiesen ist Antriebssignal, um einen hörbaren Ton zu erzeugen. Mit einem Durchmesser von 12,5 mm und 5,5 mm Durch die hohe Höhe passt es in enge Leiterplattenräume und liefert gleichzeitig einen minimalen Schalldruck von 80 dB bei 10 cm bei Ansteuerung mit einer 5 Vp-p Rechteckwelle bei 4000 Hz. Aktuell Der Stromverbrauch bleibt unter diesen Bedingungen bei oder unter 10 mA und der Antrieb Die Spannung kann zwischen 1 V und 30 V Spitze-zu-Spitze liegen und ermöglicht so einen direkten Anschluss an Logikpegelausgänge oder Industriebusse mit höherer Spannung. Das schwarze PBT Das Gehäuse unterstützt sowohl Wellen- als auch manuelles Löten und funktioniert über einen gesamten Bereich Temperaturbereich von -20℃ bis +70℃.
| Parameter | Wert | Testbedingungen |
| Produkttyp | Piezoelektrischer passiver Summer (Durchgangsloch) | — |
| Nennspannung | 5 Vp-p | Referenztestbedingung |
| Betriebsspannung | 1 – 30 Vp-p | Antriebssignalbereich |
| Tonausgabe bei 10 cm | ≥ 80 dB | 5 Vp-p, 4000 Hz Rechteckwelle |
| Aktueller Verbrauch | ≤ 10 mA | 5 Vp-p, 4000 Hz Rechteckwelle |
| Resonanzfrequenz | 4000 ± 500 Hz | Zu Nennbedingungen |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +80 ℃ | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | 12,5 ± 0,3 × 5,5 ± 0,5 mm | Körper ohne Stifte |
| Gewicht | 0,60 ± 0,2 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Wellenlöten ★ | 260 ± 5 ℃, 4–6 s | 2–3 Zyklen empfohlen |
| Manuelles Löten ★ | 350 ± 10 ℃, 2–5 s | 2–3 Zyklen empfohlen |
| Löthitzebeständigkeit | 250 ± 5 ℃, 10 ± 0,5 s | Körper 2,0 mm aus Lot |
Die folgende Tabelle enthält Messungen einer 10-Einheiten-Probe, die bei 5 Vp-p getestet wurde. 4000Hz Rechteckwelle. Die Ergebnisse veranschaulichen die typische Produktionsgleichmäßigkeit und sind keine garantierten Grenzen. Den angegebenen Leistungsbereich finden Sie unter die technischen Daten oben.
| NEIN. | Schalldruck (dB) | Strom (mA) | Kapazität (nF) | Durchmesser (mm) | Hmm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Kapazitätswerte stammen aus der Kopfzeile des Prüfberichts und sind nicht Teil davon die Kernspezifikation. Kontaktieren Sie MEIDI für produktionschargenspezifische Daten.
Da es sich beim piezoelektrischen passiven Summer 1255 mit Pogo-Pin um einen passiven Summer handelt, hängt er vom Hostsystem ab um ein Rechteckwellen- oder PWM-Signal mit einer Mittenfrequenz von 4000 Hz bereitzustellen. Ein Mikrocontroller Der Timer-Ausgang kann als direkte Quelle dienen, der Schalldruck ist jedoch vorhanden niedriger bei 3,3 V oder 5 V Logikpegeln als bei voller 30 Vp-p-Fähigkeit. Hinzufügen eines einfachen Transistorpuffers oder Logik-Gate-Treibers zwischen dem MCU-Pin und der Summer ermöglicht eine unabhängige Erhöhung der Antriebsamplitude die Versorgung des Mikrocontrollers. Die kapazitive Last, typischerweise etwa 12 nF, verursacht bei jeder Signalflanke kurze Stromspitzen. Ein kleiner Vorwiderstand (100 Ω bis 330 Ω) hilft, diese Spitzen zu begrenzen und gleichzeitig die akustische Leistung zu erhalten.
Es werden sowohl Wellen- als auch Handlöten unterstützt. Es wird Wellenlöten durchgeführt bei 260℃ für 4–6 Sekunden und Handlöten bei 350℃ für 2–5 Sekunden. Es sind bis zu drei thermische Zyklen zulässig und das Gehäuse muss warm bleiben mindestens 2,0 mm vom Lötbad oder der Eisenspitze entfernt.
MEIDI wendet auf jedes Produktionslos ein sieben Punkte umfassendes Zuverlässigkeitsprotokoll an der HNR-1255 PA6.5, im Einklang mit der Produktspezifikation. Die Prüfung Die Sequenz umfasst eine längere Einwirkung von Feuchtigkeit sowie hohe und niedrige Temperaturen Lagerung, Temperaturwechsel, mechanischer Abfall, Vibration und Lötwärme Widerstand. Nach jeder Belastung können sich die Teile im Raum erholen vor der elektrischen und dimensionalen Überprüfung zwei Stunden lang auf Temperatur gehalten werden. Alle Tests werden im Rahmen der ISO9001 des Unternehmens durchgeführt zertifiziertes Qualitätssystem und es können Berichte auf Chargenebene bereitgestellt werden Volumenlieferungen.
Die passive Architektur dieses Summers eignet sich gut für Designs, die Folgendes erfordern: bereits einen PWM- oder Rechteckwellenausgang erzeugen. Betrieb tragbarer Geräte von Batterien können von dem bescheidenen Antriebsstrom von 10 mA profitieren Fehlen einer ruhenden Oszillatorlast. Industriepanels mit 12V bzw 24-V-Gleichstromversorgungen können den Summer direkt innerhalb ihres großen Spannungsbereichs antreiben Toleranz. Unterhaltungselektronik wie Smart-Home-Sensoren und Handheld Auch Diagnosegeräte schätzen die 12,5-mm-Grundfläche. Für Bewerbungen die spezielle Sicherheits- oder medizinische Zertifizierungen erfordern, wenden Sie sich bitte an MEIDI, um den aktuellen Compliance-Status zu bestätigen.
Welches Antriebssignal benötigt der HNR-1255 PA6.5?
Es ist ein Wechselstromsignal erforderlich, typischerweise eine Rechteckwelle oder ein PWM-Signal 4000Hz. Das Anlegen einer konstanten Gleichspannung erzeugt keinen Ton und kann möglicherweise auftreten kann das piezoelektrische Element beschädigen.
Kann es direkt von einem Mikrocontroller gesteuert werden?
Ja, vorausgesetzt, die Spitze-zu-Spitze-Spannung des Pins liegt innerhalb des Bereichs Bereich 1–30 V. Bei 3,3 V oder 5 V Logik liegt der Schallpegel darunter die bewertet 80dB. Um höhere Werte zu erreichen, kann ein Transistorpuffer verwendet werden Antriebsspannungen, wenn eine lautere Ausgabe erforderlich ist.
Welche Lötmethoden werden empfohlen?
Sowohl Wellenlöten (260℃, 4–6s) als auch Handlöten (350℃, 2–5 s) sind akzeptabel, mit maximal drei thermischen Zyklen. Halten Sie einen Mindestabstand von 2,0 mm zwischen Gehäuse und Gehäuse ein Wärmequelle.
Für vollständige Datenblätter, Frequenzgangkurven oder chargenspezifische Informationen Wenn Sie Testdaten benötigen, wenden Sie sich bitte mit Ihren Anwendungsdaten an MEIDI. Der technische Support antwortet in der Regel innerhalb eines Werktages.
