Wie verbessert ein aktiver piezoelektrischer Summer moderne elektronische Alarmsysteme?

2026-09-02 0 Hinterlassen Sie mir eine Nachricht

Zusamenfassend:Ein aktiver piezoelektrischer Summer verfügt über einen eigenen Oszillator, so dass reine Gleichstromversorgung ausreicht, um einen fertigen Alarmton zu erzeugen. Dieser Leitfaden für 2026 erklärt, wie einaktiver piezoelektrischer Summerfunktioniert, wie es sich von einem passiven unterscheidet, warum es moderne elektronische Alarmsysteme verbessert, wo es eingesetzt wird und wie man das richtige Modell auswählt – mit echten Spezifikationen aus dem MEIDI-Produktionskatalog.

1. Was ist ein aktiver piezoelektrischer Summer?

Einaktiver piezoelektrischer Summerist eine Klangkomponente, die den piezoelektrischen Effekt nutzt, um ein akustisches Signal zu erzeugen, und eine eingebaute Oszillatorschaltung enthält. Im Gegensatz zu einem passiven Typ, der auf ein externes Rechtecksignal wartet, um die Tonhöhe zu bestimmen, ist einaktiver piezoelektrischer SummerFordert nur Gleichspannung innerhalb seines Nennbereichs an. Schließen Sie die beiden Anschlüsse eines aktiven piezoelektrischen Summers an die Stromversorgung an und der Ton beginnt von selbst.

Diese einzelne Eigenschaft ist der Grund dafüraktiver piezoelektrischer Summerist in so vielen Produktkategorien zur Standard-Benachrichtigungskomponente geworden. Entwickler müssen keinen Code zur Tonerzeugung schreiben, keinen Oszillator-IC hinzufügen oder eine Treiberschaltung abstimmen. Das PCB-Layout bleibt einfacher, die Entwicklung schreitet schneller voran und der ausgegebene Ton ist bei jedem Gerät, das die Produktionslinie verlässt, identisch. Diese Konsistenz ist ein wichtiger Grund dafür, dass der aktive piezoelektrische Summer so weit verbreitet ist.

Moderne elektronische Geräte belohnen hinsichtlich des Stromverbrauchs auch Komponenten, die klein, dünn und leise sind. Ein typischesaktiver piezoelektrischer Summerverbraucht nur wenige Milliampere, übersteht weite Temperaturbereiche und arbeitet jahrelang in versiegelten Gehäusen. Diese Eigenschaften stimmen genau mit den Anforderungen eines elektronischen Warnsystems überein.

2. Aktiver vs. passiver piezoelektrischer Summer

Der schnellste Weg, eine zu verstehenaktiver piezoelektrischer Summerbesteht darin, es seinem passiven Geschwister gegenüberzustellen. Beide basieren auf der gleichen Keramik und Membran, unterscheiden sich jedoch darin, wer das Wechselsignal liefert, das einen aktiven piezoelektrischen Summer antreibt.

Aspekt	Aktiver piezoelektrischer Summer	Passiver piezoelektrischer Summer
Antriebssignal	Interner Oszillator, nur DC	Externe Rechteckwelle von MCU oder Treiber
Tonoptionen	Einzelton behoben	Jede von Ihnen generierte Frequenz
Softwareaufwand	Keiner	Erfordert Toncode und PWM-Timing
Stücklisten- und PCB-Bereich	Weniger Teile, kleinerer Platzbedarf	Benötigt Treiberkomponenten
Beste Passform	Alarme, Warnungen, Statustöne	Melodien, Glockenspiele, stimmähnliche Hinweise

Für einen Alarm oder einen Statuston kann einaktiver piezoelektrischer Summerist fast immer die günstigere und zuverlässigere Wahl, da der Ton im Werk festgelegt wird. Ein passives Element gewinnt nur dann, wenn das Produkt mehr als einen Pitch spielen muss. Wenn die Vorgabe lautet: „Machen Sie eine laute, wiederholbare Warnung.“aktiver piezoelektrischer Summerist der Teil, der angegeben werden muss.

3. Wie funktioniert ein aktiver piezoelektrischer Summer?

Das Funktionsprinzip einesaktiver piezoelektrischer Summerkombiniert einen physikalischen Effekt mit einem kleinen Schaltkreis. Wenn man beides versteht, wird die Entscheidung über die Spezifikation eines aktiven piezoelektrischen Summers viel einfacher.

3.1 Der piezoelektrische Effekt

Bestimmte Keramikmaterialien verformen sich mechanisch, wenn eine Spannung an sie angelegt wird. Innerhalb einesaktiver piezoelektrischer SummerDabei ist ein piezoelektrisches Keramikelement mit einer Metallmembran verbunden. Wenn das Antriebssignal wechselt, biegt sich die Keramik tausende Male pro Sekunde und die Membran drückt Luft, um den Ton zu erzeugen, für den ein aktiver piezoelektrischer Summer gebaut ist. Da die bewegte Masse mikroskopisch klein ist, ist die Umwandlung effizient und der Stromverbrauch bleibt gering.

3.2 Der eingebaute Oszillator

Der Oszillator macht den Teil „aktiv“. Es wandelt die Gleichstromversorgung in ein Wechselsignal mit einer bestimmten Frequenz um und treibt dann das Keramikelement mit dieser Frequenz an. Weil die Frequenz innerhalb des Teils festgelegt ist, jedesaktiver piezoelektrischer Summererzeugt ohne externe Steuerung den gleichen, gleichmäßigen Ton – und das ist genau das, was ein Warnsignal tun sollte: jedes Mal gleich klingen. Die Ansteuerschaltung ist daher trivial: ein Widerstand zur Begrenzung des Einschaltstroms und deraktiver piezoelektrischer Summererledigt den Rest.

3.3 Im Inneren des Gehäuses

Komponente	Funktion
Piezoelektrisches Keramikelement	Wandelt elektrische Energie in mechanische Schwingung um.
Oszillatorschaltung	Erzeugt die Antriebsfrequenz automatisch aus dem DC-Eingang.
Resonanzkammer	Verbessert die Schallabstrahlung und die akustische Effizienz.
Gehäuse (ABS oder PPS)	Schützt die Innenteile, legt den Montagestil fest und fokussiert den Klang.

Da der Ton intern gehandhabt wird, ist die Integration wirklich einfach: dieaktiver piezoelektrischer Summerverhält sich wie eine Komponente mit zwei Anschlüssen, die Strom in Schall umwandelt.

4. Wie verbessert ein aktiver piezoelektrischer Summer moderne elektronische Alarmsysteme?

Dies ist der Kern der Frage für jeden aktiven piezoelektrischen Summer und es geht um fünf konkrete Verbesserungen gegenüber älteren oder improvisierten Alarmlösungen.

Herausforderung für Warnsysteme	Wie ein aktiver piezoelektrischer Summer das Problem löst
Zusätzliche Antriebsschaltkreise verursachen zusätzliche Kosten und Fehlerquellen	Der eingebaute Oszillator entfernt externe Frequenzkomponenten vollständig.
Begrenzter Platinenplatz in kompakten Geräten	Ein dünnes, kompaktes Gehäuse passt in dichte Leiterplatten und kleine Gehäuse.
Leistungsbudget in Batterie- und Standby-Stromkreisen	Der Strom im Milliampere-Bereich hält den Alarm energetisch nahezu frei.
Inkonsistente Alarmlautstärke zwischen den Einheiten	Eine feste interne Frequenz liefert Einheit für Einheit wiederholbare Schalldruckpegel.
Montagekomplexität an der Produktionslinie	Ein einfacher DC-Anschluss reduziert Montageschritte und Testzeit.

Es gibt auch ein Zuverlässigkeitsargument. Einaktiver piezoelektrischer Summerhat keine Spule, die durchbrennt, und keinen beweglichen Kontakt, der abgenutzt werden könnte, sodass der Alarm auch nach Tausenden von Zyklen weiterhin funktioniert. Bei sicherheitsrelevanter Ausrüstung ist diese Haltbarkeit oft der Unterschied zwischen einem konformen Produkt und einem teuren Garantieanspruch. Im Jahr 2026 werden immer mehr Geräte batteriegepuffert und versiegelt für raue Einsatzorte ausgeliefertaktiver piezoelektrischer Summerpasst besser denn je zum Trend.

5. Wo werden aktive piezoelektrische Summer eingesetzt?

Deraktiver piezoelektrischer Summererscheint überall dort, wo ein elektronisches Produkt einem Menschen etwas Dringendes mitteilen muss:

Industrielle Steuerungsausrüstung— Maschinenstatusbenachrichtigung, Fehlerwarnungen und Not-Aus-Alarme bei 12-V- und 24-V-Systemen.
Automobilelektronik– Parksensoren, Dashboard-Erinnerungen und Fahrzeugsicherheitswarnungen.
Medizinische Geräte– Patientenmonitore und Infusionsgeräte, bei denen es auf einen klaren, unmittelbaren Ton ankommt.
Sicherheitssysteme— Zugangskontrolltafeln, Detektoren und Sirenenmodule.
Haushaltsgeräte— Mikrowellenherde, Waschmaschinen und Smart-Home-Geräte.
Kraftgeräte— USV-Einheiten, Ladegeräte und elektrische Überwachungsprodukte.

Allen gemeinsam ist: Die Warnung muss sofort ertönen, jedes Mal gleich ertönen und darf niemals der Grund für den Ausfall des Produkts sein. Genau das ist die Designaufgabeaktiver piezoelektrischer Summerentwickelt wurde und warum es immer wieder ältere elektromagnetische Alarme in neuen Designs verdrängt.

6. So wählen Sie den richtigen aktiven piezoelektrischen Summer aus

Die Auswahl des richtigen aktiven piezoelektrischen Summers erfolgt in einem vierstufigen Auswahlprozess.

6.1 Passen Sie die Versorgungsspannung an

Beginnen Sie an der Stromschiene. Auf kleinen Verbraucherplatinen werden in der Regel Teile mit 3–5 V betrieben, industrielle Steuerungen mit 12 V und schwere Geräte benötigen oft 24 V. MEIDI produziertaktiver piezoelektrischer SummerModelle mit 5-V-, 6-V-, 12-V-, 24-V- und sogar 220-V-Wechselstromeingang, sodass die meisten Schienen von einem aktiven piezoelektrischen Summer abgedeckt werden, ohne dass eine Sonderanfertigung erforderlich ist. Lassen Sie ein Teil niemals längere Zeit über seiner Nennspannung laufen; Sowohl die Keramik als auch der Oszillator altern schneller.

6.2 Überprüfen Sie den Schalldruckpegel bei der Nennfrequenz

Der Schalldruckpegel wird in dB bei einem festen Abstand und der vorgesehenen Frequenz des Teils angegeben. Für einen Maschinenalarm benötigen Sie normalerweise 90 dB oder mehr; Bei einem Haushaltsgerät reichen in der Regel 80–85 dB aus. Wenn Sie Datenblätter vergleichen, vergleichen Sie den Schalldruckpegel bei derselben Entfernung und denken Sie daran, dass Sie beim Fahren einenaktiver piezoelektrischer SummerUnterhalb der Nennspannung verringert sich die Lautstärke.

6.3 Wählen Sie den Montagestil

Durchgangslochstifte eignen sich für die manuelle Montage und für Kabelverbinder. Anschlusskabeltypen eignen sich für die entfernte Montage innerhalb eines Gehäuses; und Schalttafeleinbaugehäuse eignen sich für exponierte Alarmpunkte. Wenn die Platine überfüllt ist, ein SMDaktiver piezoelektrischer SummerHält den Lautsprecher außerhalb des Höhenbudgets und eignet sich für automatisierte Linien mit hohem Volumen. Bei dichten Platinen ist ein aktiver piezoelektrischer SMD-Summer oft der einzige Lautsprecher, der in die Hülle passt. Eine frühzeitige Auswahl des Pakets vermeidet eine späte Neugestaltung und behält das beiaktiver piezoelektrischer Summerin der vorgesehenen akustischen Umgebung.

6.4 Überprüfen Sie die Umgebung und die Konformität

Vergleichen Sie die Betriebstemperaturspanne mit der realen Produktumgebung – Outdoor- und Automotive-Geräte benötigen mehr Spielraum als Bürogeräte. Bestätigen Sie die StoffkonformitätRoHSUndERREICHEN. MEIDI produziert unterISO 9001UndISO 14001Systeme, sodass die Dokumentation mit jeder aktiven Lieferung eines piezoelektrischen Summers versendet wird.

7. Echte aktive piezoelektrische Summermodelle von MEIDI (2026)

In der folgenden Tabelle sind echte MEIDI-Aktiv-Piezo-Modelle mit Katalogspezifikationen aufgeführt. Bei jedem aktiven piezoelektrischen Summer handelt es sich um einen vorrätigen Produktionsartikel und nicht um eine Sonderanfertigung, wodurch die Vorlaufzeit vorhersehbar bleibt.

Modell	Nennspannung	Resonanzfrequenz.	Schalldruck (min.)	Aktuell	Abmessungen	Temp. Reichweite
HND-1407B	5 V Gleichstrom	4500 ± 500 Hz	≥85 dB	5mA	14×7 mm	−30~+70 °C
HND-2310B	12 V Gleichstrom	3500 ± 500 Hz	≥85 dB	12mA	22,8×9,8 mm	−20~+75 °C

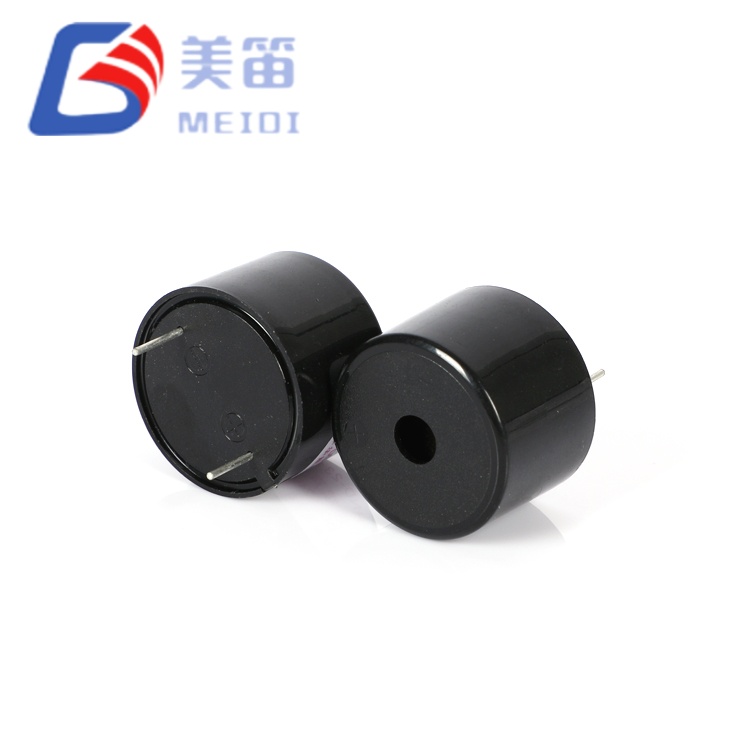

HND-2316	12 V Gleichstrom	3000 ± 500 Hz	≥90 dB	12mA	23×16 mm	−20~+80 °C
HND-2319	12 V Gleichstrom	3700 ± 500 Hz	≥90 dB	12mA	23×19 mm	−20~+80 °C
HND-2616	12 V Gleichstrom	2800 ± 500 Hz	≥85 dB	12mA	25,6×16 mm	−30~+85 °C
HND-3015A-6V	6 V Gleichstrom	3400 Hz	≥85 dB	6mA	30×15 mm	−20~+80 °C
HND-3015A-12V	12 V Gleichstrom	3300 Hz	≥88 dB	12mA	30×15 mm	−20~+80 °C
HND-3015A-24V	24 V DC	3100 Hz	≥90 dB	24mA	30×15 mm	−20~+80 °C
HND-3025	24 V DC	3500 ± 500 Hz	≥105 dB	24mA	30×25 mm	−20~+70 °C
HND-4216	12 V Gleichstrom	2800 ± 500 Hz	≥90 dB	12mA	41,8×16 mm	−20~+80 °C
BJ-3	220 V Wechselstrom	2500 ± 500 Hz	≥105 dB	220mA	54×53 mm	−20~+60 °C

Dieser Bereich zeigt, warum einaktiver piezoelektrischer Summerpasst zu so vielen Designs: Die Spannung reicht von 5 V bis 220 V, der Schalldruckpegel reicht von 85 dB bis 105 dB und der Temperaturbereich erreicht am unteren Ende −30 °C für Kühllagerung und den Einsatz im Freien. Für einen schnellen Prototyp bedeutet diese Breite, dass ein aktiver piezoelektrischer Summer fast immer in die engere Auswahl kommt.

8. Häufig gestellte Fragen

8.1 Kann ein aktiver piezoelektrischer Summer eine Melodie abspielen?

Nein. Der interne Oszillator legt die Frequenz fest, sodass das Teil einen Ton aussendet. Wenn Sie eine Melodie oder einen zweifarbigen Glockenton benötigen, wählen Sie anstelle eines ein passives piezoelektrisches Element, das von einem Mikrocontroller gesteuert wirdaktiver piezoelektrischer Summer.

8.2 Ist ein aktiver piezoelektrischer Summer polarisiert?

Die meisten gleichstromaktiven piezoelektrischen Summertypen sind polaritätsempfindlich und müssen mit der richtigen positiven und negativen Leitung angeschlossen werden. Wenn Sie sie umkehren, ist in der Regel kein Ton zu hören, sondern es entsteht Schaden. Befolgen Sie jedoch stets das Datenblatt. Bei AC-Eingangstypen wie dem BJ-3 gibt es keine Polaritätsprobleme.

8.3 Kann ich einen aktiven piezoelektrischen Summer mit PWM antreiben?

Das ist nicht nötig. Der springende Punkt einesaktiver piezoelektrischer Summerist, dass es seinen eigenen Ton aus konstantem Gleichstrom erzeugt, sodass eine einfache geregelte Versorgung oder ein GPIO über einen Widerstand ausreicht. Die Anwendung einer externen PWM kann das Teil verzerren oder zum Schweigen bringen. Wenn Sie eine PWM-Steuerung der Tonhöhe wünschen, wechseln Sie zu einem passiven Element.

8.4 Wie laut ist ein aktiver piezoelektrischer Summer im Vergleich zu einem elektromagnetischen?

Gleichzeitig eine gut gewählte Versorgungaktiver piezoelektrischer Summererreicht 85–105 dB, was mit vielen elektromagnetischen Summern vergleichbar ist, jedoch nur einen Bruchteil der Stromstärke aufweist. Der piezoelektrische Typ neigt auch dazu, in feuchten oder vibrierenden Umgebungen länger zu überleben als ein Spulenteil.

8.5 Wie hoch ist die typische Lebensdauer?

Da es weder eine Spule noch einen Kontakt gibt, der verschleißen könnte, sind die Keramik und die Dichtung der begrenzende Faktor eines aktiven piezoelektrischen Summers. Unter normalen Innenbedingungen anaktiver piezoelektrischer Summerläuft Zehntausende von Betriebsstunden, weshalb auf Sicherheits- und medizinische Ausrüstung vertraut wird.

8.6 Stellen Sie Muster und vollständige Spezifikationen zur Verfügung?

Ja. MEIDI versendet Muster jedes aufgelisteten aktiven piezoelektrischen Summermodells und stellt auf Anfrage das vollständige Datenblatt, RoHS/REACH-Nachweise und ISO 9001/ISO 14001-Dokumentation zur Verfügung. Die Lieferzeit variiert je nach Saison. Bestätigen Sie dies daher bereits in der Anfragephase.
