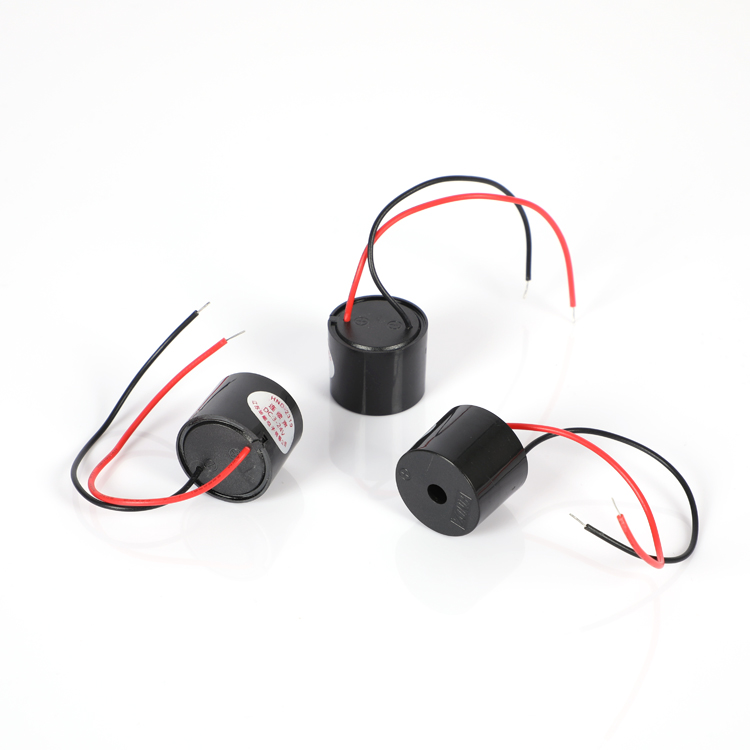

Funktionsprinzip des piezoelektrischen Summers und Grundlagen der Produktauswahl

1. Was ein piezoelektrischer Summer eigentlich ist

A Piezoelektrischer Summerist eine klangerzeugende Komponente, die um ein piezoelektrisches Keramikelement herum aufgebaut ist. Wenn an die Keramik eine Spannung angelegt wird, verändert das Material seine Form um einen mikroskopischen Betrag. Bei der richtigen Frequenz angetrieben, drückt dieses wiederholte Biegen die Luft und erzeugt einen hörbaren Ton. Im Gegensatz zu einem Redner aPiezoelektrischer Summerbenötigt zum Betrieb weder eine bewegliche Spule noch einen Permanentmagneten, was der Hauptgrund dafür ist, dass es klein, dünn und energieeffizient bleibt.

Die einfachste Form ist eine bloße piezoelektrische Scheibe, oft auch Summerelement genannt, die Sie mit einer externen Oszillatorschaltung ansteuern. Die gebräuchlichste Form für Produktdesigner ist die VerpackungPiezoelektrischer SummerDazu gehören bereits die Keramik, eine Membran und in vielen Fällen die Antriebselektronik, alles in einem versiegelten Gehäuse. Das Verständnis dieser Aufteilung ist der erste Schritt bei jedem Auswahlprojekt für piezoelektrische Summer.

2. Wie ein piezoelektrischer Summer funktioniert

Das Funktionsprinzip von aPiezoelektrischer Summerkommt es auf eine physikalische Eigenschaft und eine kleine Menge unterstützender Schaltkreise an.

2.1 Der piezoelektrische Effekt

Bestimmte Keramikkristalle entwickeln bei mechanischer Belastung eine innere elektrische Ladung und verformen sich, wenn ein elektrisches Feld angelegt wird. APiezoelektrischer Summernutzt die zweite Hälfte dieser Beziehung: Eine Wechselspannung bewirkt, dass sich die Keramik tausende Male pro Sekunde dehnt und zusammenzieht. Die Keramik ist mit einer dünnen Metallmembran verbunden, sodass die Membran mitschwingt und Schall abstrahlt.

Da die Bewegung nur wenige Mikrometer beträgt, bewegt sich die Masse im Inneren einesPiezoelektrischer Summerist winzig, wodurch das Ganze erhalten bleibtPiezoelektrischer Summerleicht und schnell zu reagieren. Aus diesem Grund kann sich ein Piezoteil fast augenblicklich einschalten und verbraucht im Vergleich zu einem spulenbasierten Gerät ähnlicher Größe nur sehr wenig Strom.

2.2 Passiver vs. aktiver interner Schaltkreis

Es gibt zwei praktische Familien von piezoelektrischen Summern, und der Unterschied ist für Ihre Stückliste von Bedeutung:

• Passiver piezoelektrischer Summer(manchmal auch Piezoelement oder Teil mit externem Antrieb genannt): Es enthält keinen Oszillator. Sie müssen ein Rechtecksignal mit der gewünschten Frequenz liefern. Dies gibt Ihnen die volle Kontrolle über die Tonhöhe und ermöglicht einePiezoelektrischer Summermehrere Töne spielen.
• Aktiver piezoelektrischer Summer(interner Antrieb): Es verfügt über einen eingebauten Oszillator und eine Antriebsschaltung. Legen Sie die Nenngleichspannung an und aPiezoelektrischer SummerDieser Typ gibt von sich aus einen festen Ton ab. Dies ist die einfachere Option, wenn Sie nur einen einzigen Alarmton benötigen.

Bei beiden Typen bestimmt die Resonanzfrequenz der Keramik den natürlichen, lautesten Betriebspunkt. Fahren aPiezoelektrischer SummerIn der Nähe dieser Frequenz erhalten Sie den besten Schalldruckpegel bei geringster Leistungsaufnahme aus der Versorgung. Bei jedem piezoelektrischen Summer ist die Aufrechterhaltung der Resonanz der größte Einfluss auf die Lautstärke.

2.3 Wichtige Leistungsparameter

Vier Zahlen beschreiben fast jeden piezoelektrischen Summer, den Sie bewerten werden, und zusammen sagen sie voraus, wie ein piezoelektrischer Summer in Ihrem Produkt funktionieren wird:

• Nennspannung– die Versorgung, für die das Teil ausgelegt ist, üblicherweise 3 V, 5 V oder 12 V Gleichstrom.
• Resonanzfrequenz— die Frequenz, bei der die Ausgabe am stärksten ist, normalerweise 2–5 kHz für kleine Teile.
• Schalldruckpegel (SPL)— Lautstärke in einem festen Abstand, gemessen in Dezibel.
• Aktueller Verbrauch– typischerweise einige Milliampere, weit unter einem elektromagnetischen Äquivalent.

A Piezoelektrischer Summerdie äußerlich identisch mit anderen aussehen, können sich beim Vergleich dieser vier Werte ganz anders verhalten. Lesen Sie sie daher immer zusammen und nicht isoliert.

3. Piezoelektrischer vs. elektromagnetischer Summer

Designer wählen oft zwischen einem piezoelektrischen Summer und einem elektromagnetischen (Spulen-)Summer, und die Kompromisse entscheiden, welcher piezoelektrische Summer zu einem bestimmten Produkt passt. Sie sind nicht austauschbar, daher lohnt es sich, die folgende Tabelle bei der Auswahl offen zu halten.

A Piezoelektrischer Summerist normalerweise die richtige Wahl, wenn das Strombudget und der Platz auf der Platine knapp sind. Wenn Sie einen tieferen Körper mit niedrigerer Frequenz für den Ton benötigen, kann ein elektromagnetischer Teil immer noch die bessere Wahl sein, aber für die meisten Alarm- und Benachrichtigungsanwendungen ist der Piezoteil die schlankere Wahl.

4. So lesen Sie die Spezifikationen

Die Zahlen auf einem Datenblatt helfen nur, wenn Sie wissen, was sie in der Praxis für einen piezoelektrischen Summer bedeuten.

4.1 Nennspannung und Toleranz

Passen Sie die Nennspannung des piezoelektrischen Summers an Ihre Versorgungsschiene an. Viele Kleinteile für die Unterhaltungselektronik haben 3 V oder 5 V; 12-V-Teile sind in Industrie- und Automobilgeräten weit verbreitet. Halten Sie etwas Spielraum und vermeiden Sie anhaltende Überspannung, die die Keramik belastet und die Lebensdauer des piezoelektrischen Summers verkürzt.

4.2 Resonanzfrequenz und Schalldruckpegel

Der Schalldruckpegel wird fast immer bei der Resonanzfrequenz angegeben. Wenn Sie ein fahrenPiezoelektrischer SummerAußerhalb der Resonanz können Sie damit rechnen, dass die Lautstärke des piezoelektrischen Summers abnimmt. Wählen Sie für einen Alarm eine Frequenz im empfindlichsten Teil des menschlichen Gehörs (ungefähr 2–4 kHz) und bestätigen Sie den Schalldruckpegel bei Ihrer tatsächlichen Antriebsfrequenz, nicht nur bei der Schlagzeilenzahl auf der Seite.

4.3 Einhaltung von Betriebstemperatur und Umgebungsbedingungen

Vergleichen Sie den Betriebstemperaturbereich des piezoelektrischen Summers mit dem Standort des Produkts. Outdoor-, Automobil- und Industriegeräte benötigen eine größere Spannweite als Bürogeräte. Bestätigen Sie bei Märkten mit Stoffbeschränkungen die Einhaltung vonRoHSUndERREICHEN; MEIDI-Teile werden unter hergestelltISO 9001UndISO 14001Qualitäts- und Umweltmanagementsysteme.

5. MEIDI Piezoelektrischer Summer-Produktbereich

Die folgende Tabelle zeigt einen repräsentativen Ausschnitt echter MEIDI-Piezoteile aus passiven, aktiven und SMD-Familien. Genaue Werte stammen aus dem aktuellen Produktkatalog und sind als Ausgangspunkt nützlich, wenn Sie einen piezoelektrischen Summer für eine neue Platine auswählen. Bei jedem unten aufgeführten piezoelektrischen Summer handelt es sich um ein vorrätiges Produktionsteil und nicht um eine Sonderanfertigung.

Dieses Sortiment umfasst Niederspannungs-Verbraucherteile, 12-V-Industrieteile und dünne SMD-Optionen für dichte Leiterplatten. Für blanke Antriebselemente liefert MEIDI auch piezoelektrische Scheiben wie den FT-27T-4.0B1-C25 mit einer Resonanzfrequenz von 4,0 ± 0,5 kHz, die im blanken Zustand mit einem separaten Antriebsschaltkreis gekoppelt werdenPiezoelektrischer SummerElement passt besser.

6. Auswahlgrundlagen: Anpassen eines piezoelektrischen Summers an Ihre Anwendung

Bei der Auswahl eines piezoelektrischen Summers geht es vor allem darum, das Feld anhand von vier Einschränkungen einzuschränken.

6.1 Platzbeschränkte und SMD-Designs

Wenn die Platine überfüllt ist, hält ein piezoelektrischer SMD-Summer wie die MLT-Serie den Lautsprecher außerhalb des Höhenbudgets, und ein dünner piezoelektrischer Summer wie dieser ist oft die einzige geeignete Option. Diese Teile sitzen flach auf der Leiterplatte und überstehen das Reflow-Löten, was die automatisierte Montage vereinfacht und die Wahrscheinlichkeit eines manuellen Platzierungsfehlers verringert.

6.2 Alarmanwendungen mit hohem Schalldruckpegel

Für laute Alarme schauen Sie sich aktive 12-V-Teile mit einem Schalldruckpegel von 90 dB oder mehr an, wie z. B. HND-2316 oder HND-4216. Denken Sie daran, dass der Schalldruckpegel schnell abnimmt, sobald Sie a bewegenPiezoelektrischer Summervon der Resonanzfrequenz entfernt. Halten Sie die Antriebsfrequenz daher nahe am Katalogwert, um die Lautstärke zu erhalten, für die Sie bezahlt haben.

6.3 Batteriebetriebene und Schwachstromgeräte

A Piezoelektrischer Summerist hier die natürliche Wahl. Passive 3–5-V-Teile verbrauchen nur wenige Milliampere, sodass sie die Batterie kaum berühren. Koppeln Sie ein PassivPiezoelektrischer SummerMit einem stromsparenden Mikrocontroller-PWM-Ausgang steuern Sie sowohl Ton als auch Arbeitszyklus ohne einen speziellen Soundchip.

6.4 Industrielle 12-V-Systeme

Geräte, die auf 12-V-Schienen betrieben werden, sollten direkt 12-V-Teile verwenden. Der HNR-2207, HNR-2310A und die HND-Aktivfamilie sind für diese Umgebung konzipiert und bieten den größeren Betriebstemperaturbereich, den viele Industrieprodukte erfordern. Wählen Sie 12 VPiezoelektrischer SummerIm Vorfeld werden Regulierungsbehörden und die damit verbundenen Verluste vermieden.

7. Häufige Fehler bei der Auswahl piezoelektrischer Summer

• Vorausgesetzt, jeder Summer passt zu jeder Spannung.Ein 5-V-Teil auf einer 12-V-Schiene fällt vorzeitig aus. Passen Sie die Nennspannung anPiezoelektrischer SummerErste.
• Angabe des Schalldruckpegels bei der falschen Frequenz.Die Lautheitszahl gilt bei Resonanz; Außerhalb der Resonanz fällt es ab. Validieren Sie den SPL IhresPiezoelektrischer Summermit der Frequenz, mit der Sie tatsächlich fahren.
• Ignorieren des passiven vs. aktiven Unterschieds.Ein PassivPiezoelektrischer Summerbenötigt eine externe Tonquelle. Wenn Sie es an einen bloßen GPIO ohne Oszillator anschließen, hören Sie nichts.
• Temperaturbereich vergessen.Ein Teil, das für eine Temperatur von +60 °C ausgelegt ist, übersteht ein heißes Gehäuse nicht. Überprüfen Sie daher die Spanne Ihres piezoelektrischen Summers, bevor Sie sich darauf festlegen.

8. Warum mit einem erfahrenen Hersteller von piezoelektrischen Summern zusammenarbeiten?

Die Angabe des richtigen piezoelektrischen Summers ist nur die halbe Arbeit. Ein Hersteller, der eine breite Piezo-Familie auf Lager hat, konsistente Lieferzeiten einhält und vollständige Spezifikationen und Compliance-Dokumentation liefern kann, verkürzt Ihren Qualifizierungszyklus. MEIDI liefert seit 15 Jahren Summerkomponenten an Exportkunden, wobei die Produktion auf unser Werk im Jahr 2011 zurückgeht, und unterstützt die RoHS- und REACH-Konformität mit den vorhandenen ISO 9001- und ISO 14001-Systemen.

Wenn Sie einen Ziel-Schalldruckpegel, eine Spannung und ein Platzbudget senden, kann ein erfahrener Partner in der Regel auf zwei oder drei Katalogteile verweisen, die die Anforderungen bereits erfüllen, anstatt ein individuelles Projekt bei Null zu beginnen. Das ist der praktische Wert der Wahl einesPiezoelektrischer SummerAnbieter mit umfassenden Kenntnissen über passive, aktive und SMD-Linien.

9. Häufig gestellte Fragen

Kann ein piezoelektrischer Summer verschiedene Töne abspielen?

Ja, wenn es sich um einen passiven Typ handelt. Ein PassivPiezoelektrischer Summerverfügt über keinen internen Oszillator, daher steuert ein externer Schaltkreis die Frequenz und Sie können mehrere Töne oder eine Melodie erzeugen. Ein aktiver Typ gibt beim Einschalten einen festen Ton ab.

Warum ist mein piezoelektrischer Summer so leise?

Die häufigste Ursache ist die Abweichung von der Resonanzfrequenz, bei der der Schalldruckpegel stark abfällt. Stellen Sie sicher, dass die Antriebsfrequenz mit der Resonanzfrequenz im Datenblatt übereinstimmt, und prüfen Sie, ob die Versorgungsspannung dem entsprechenden Nennwert entsprichtPiezoelektrischer Summer.

Ist ein piezoelektrischer Summer besser als ein elektromagnetischer?

Für geringe Leistung und dünne Profile, aPiezoelektrischer Summerist normalerweise besser, und ein piezoelektrischer Summer neigt auch dazu, bei feuchten Bedingungen länger zu überleben als ein Spulenteil. Ein elektromagnetischer Summer kann einen volleren Niederfrequenzklang erzeugen, verbraucht aber mehr Strom und sitzt höher. Die richtige Wahl hängt von Ihren Leistungs- und Platzbeschränkungen ab.

Benötigen piezoelektrische Summer eine Treiberschaltung?

Aktive Typen umfassen den Treiber und benötigen nur Gleichstrom. Passive Typen, einschließlich einer bloßen piezoelektrischen Scheibe, benötigen einen externen Oszillator oder einen PWM-Ausgang eines Mikrocontrollers, um Ton zu erzeugen.

Welche Spannung sollte ich für einen piezoelektrischen Summer wählen?

Passend zu Ihrer Systemschiene. Verwenden Sie 3–5-V-Teile für Batterie- und Verbrauchergeräte und 12-V-Teile für Industrieanlagen. Überschreiten Sie niemals die Nennspannung für Dauerbetrieb, da dies die Keramik mit der Zeit schädigt.

Entsprechen die piezoelektrischen Summer von MEIDI den Stoffvorschriften?

MEIDI-Piezoteile werden mit RoHS- und REACH-Konformität geliefert und gemäß den Systemen ISO 9001 und ISO 14001 hergestellt.

10. Fazit

A Piezoelektrischer Summerist ein täuschend einfacher Teil, aber der Unterschied zwischen einem klaren, lauten Alarm und einem schwachen, unzuverlässigen liegt fast immer im Auswahldetail: Spannungsanpassung, Resonanzfrequenzausrichtung und das richtige Paket für Ihr Board. Beginnen Sie mit den Anwendungseinschränkungen, verwenden Sie die Parametertabellen oben als Checkliste und bestätigen Sie die Compliance-Dokumente, bevor Sie sich zu einem Build verpflichten. Wenn Sie sich immer noch nicht sicher sind, welchesPiezoelektrischer SummerTeilen Sie uns Ihre Spannung, Ihren Schalldruckpegel und Ihr Platzbudget mit und unser Team passt einen piezoelektrischen Summer genau an Ihre Bedürfnisse an.
