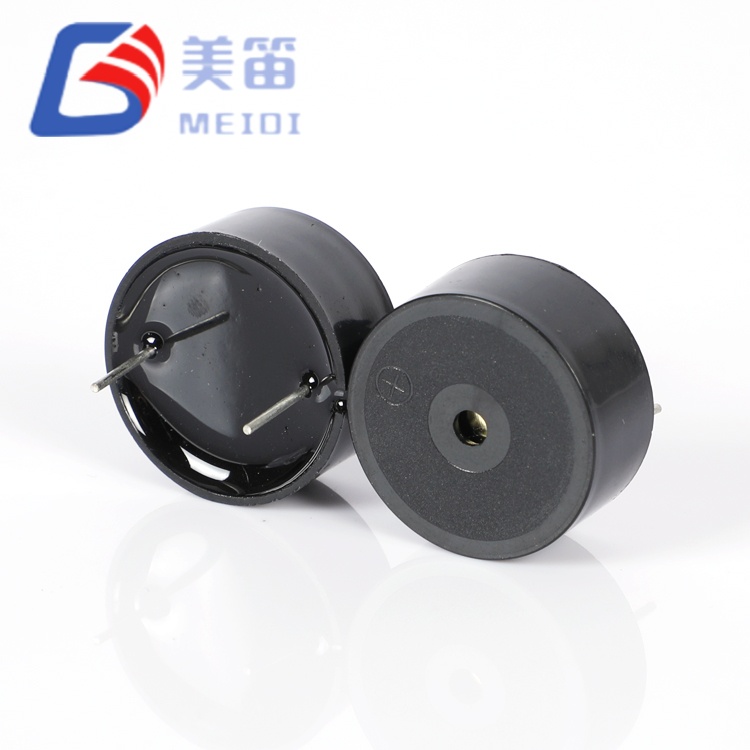

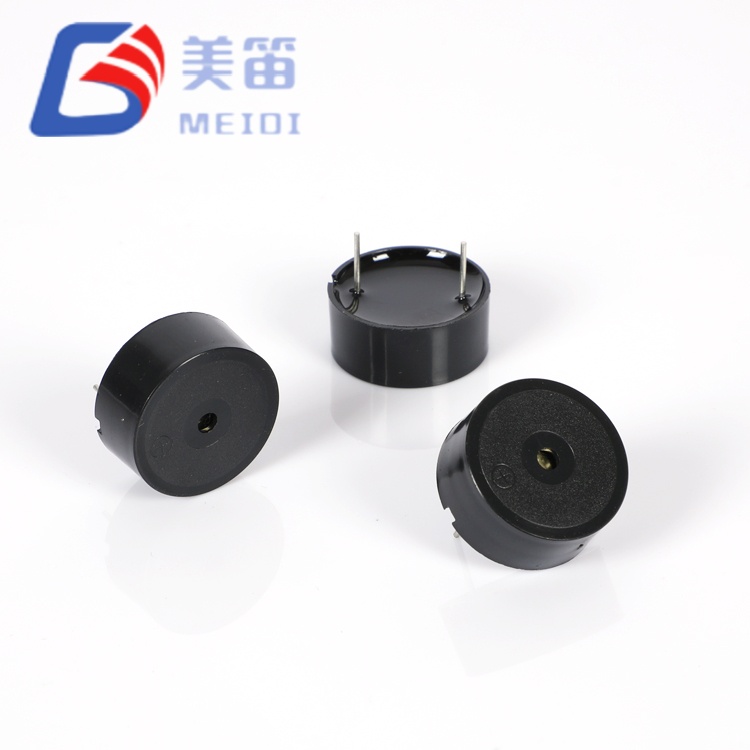

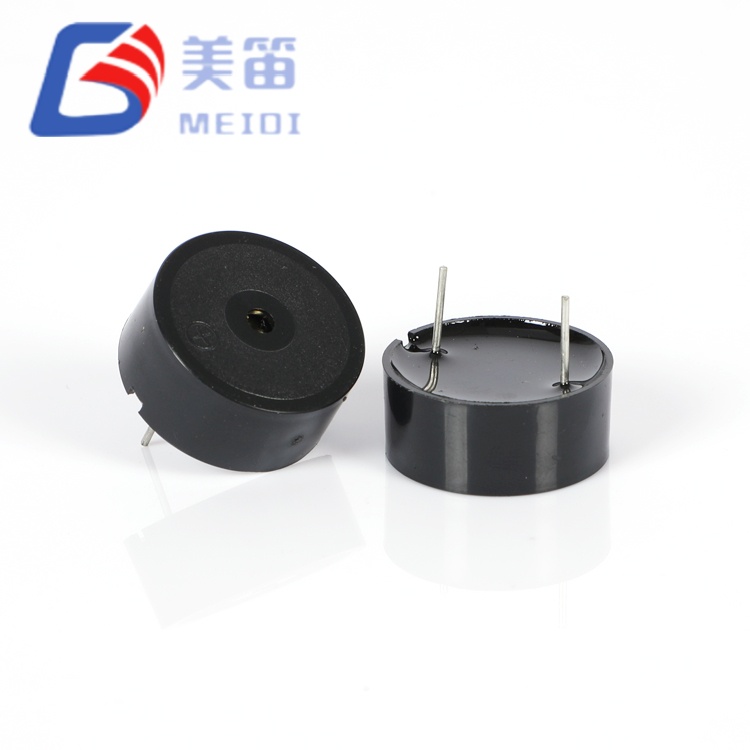

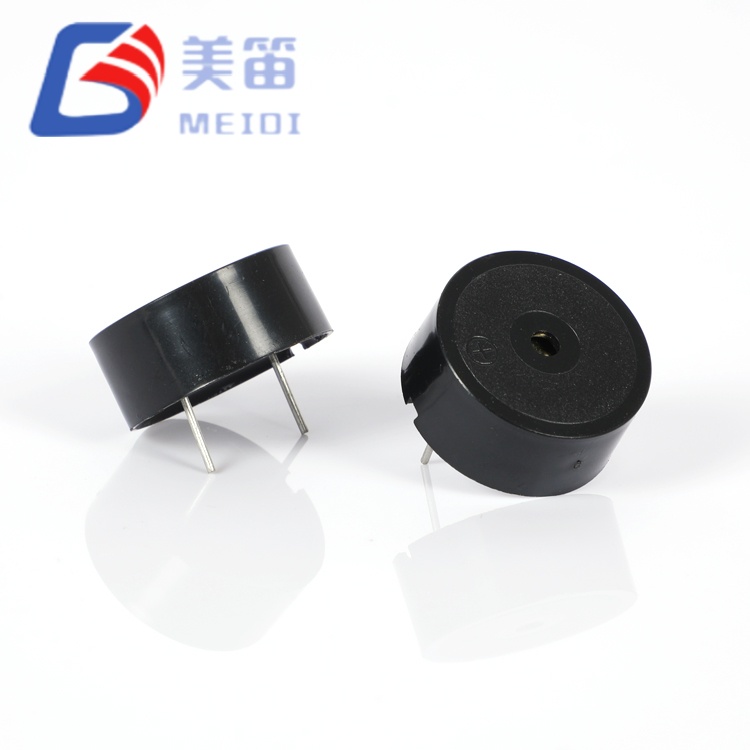

Im Gegensatz zu aktiven Summern, die ihren eigenen Ton erzeugen, ist der 23*10 mm große piezoelektrische passive Summer ein passiver Piezoelektrikum Schallgeber, der von einer externen Wechselstromwellenform angetrieben werden soll – typischerweise einer Rechteckwelle oder einer PWM Signal, das von einem Mikrocontroller oder einem speziellen Oszillator geliefert wird. Seine Resonanzfrequenz beträgt 3500 Hz ermöglicht es dem Designer, die Antriebsfrequenz so abzustimmen, dass eine maximale akustische Leistung erzielt wird ≥85 dB bei 10 cm bei Speisung mit einer 12 Vp-p Rechteckwelle. Das schwarze PBT-Gehäuse misst Mit einem Durchmesser von Φ23 mm und einer Höhe von 9,8 mm ist es eine der schlankeren Optionen im Angebot HNR-Serie. Mit einer Stromaufnahme von ≤8mA unter Nennbedingungen und einer Betriebsspannung Im Bereich von 1–30 Vp-p eignet sich diese Durchsteckkomponente für Designs mit begrenztem Platzangebot Der Host-Controller stellt bereits einen geeigneten Ausgangspin zur Verfügung.
Passives Design – erfordert einen externen AC-Antrieb mit 3500 Hz
12 Vp-p Nennleistung, 1–30 Vp-p Betriebsbereich
≥85 dB SPL bei 10 cm, ≤8 mA Verbrauch bei Nennbedingungen
Φ23,0×9,8 mm schwarzes PBT-Durchgangsgehäuse, 3 g
Dauerbetrieb von -20℃ bis +70℃
| Parameter | Wert | Testbedingungen / Hinweise |
| Produkttyp | Piezoelektrischer passiver Summer | — |
| Nennspannung | 12 Vp-p | Spitze-zu-Spitze |
| Betriebsspannung | 1–30 Vp-p | Antriebssignalbereich |
| Resonanzfrequenz | 3500 ± 500 Hz | Bei Nennspannung |
| Tonausgabe bei 10 cm | ≥85 dB | 3500 Hz Rechteckwelle, 12 Vp-p |
| Aktueller Verbrauch | ≤8mA | 3500 Hz Rechteckwelle, 12 Vp-p; Spezifikation ≤8mA; In der Kopfzeile des Testberichts kann ≤5 mA angegeben sein – siehe Testbericht |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +80 ℃ | Nicht betriebsbereit |

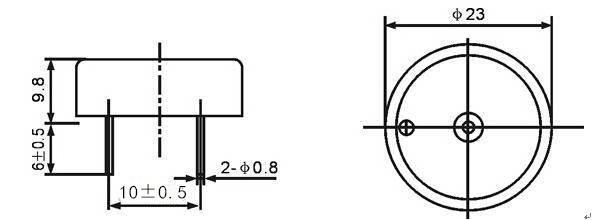

| Abmessungen (Durchmesser × H) | Φ23 ± 0,5 × 9,8 ± 0,5 mm | Nur Körper; Zeichnungstoleranz ±0,5 mm, sofern nicht anders angegeben |
| Gewicht | 3 g | — |
| Gehäusematerial | Schwarzes PBT | — |
| Kapazität | 12 ± 40 % nF | Referenzwert pro Spezifikationskopf; nicht pro Probe überprüft |
| Montageart | Durchgangsloch | Wellen-/Handlöten |
Da der 23 x 10 mm große piezoelektrische passive Summer keinen internen Oszillator hat, muss die Antriebswellenform bereitgestellt werden äußerlich. Ein gängiger Ansatz besteht darin, einen für PWM konfigurierten Mikrocontroller-GPIO-Pin zu verwenden Ausgang bei 3500 Hz mit einem Arbeitszyklus von 50 %, gepuffert durch einen Transistor oder dediziert Treiber, wenn der Pin nicht ausreichend Strom liefern kann. Der Nennantriebspegel beträgt 12 Vp-p, Das Gerät arbeitet jedoch zuverlässig von 1 Vp-p bis zu 30 Vp-p und ermöglicht so den direkten Anschluss auf 3,3-V- oder 5-V-Logik nach Pegelumsetzung, wenn ein höherer Schalldruck erforderlich ist.
Dabei ist die angegebene Kapazität von ca. 12nF (Referenzwert) zu berücksichtigen in das Design der Treiberstufe integriert, da die Blindlast einen höheren Momentanverbrauch verursacht Ströme während jedes Flankenübergangs. Zur Spitzenbegrenzung kann ein Vorwiderstand hinzugefügt werden Strom, wenn die Versorgung empfindlich ist, obwohl dies den Schalldruck verringern kann. Die Frequenz Eine Toleranz von ±500 Hz bedeutet, dass die genaue Resonanzspitze zwischen den Geräten leicht variieren kann. Für einen maximalen Schalldruckpegel wird zur Identifizierung ein Frequenzdurchlauf während des Prototypings empfohlen die optimale Antriebsfrequenz für eine bestimmte Charge.
Das Löten ist sowohl mit Wellenlöten (260 °C, 4–6 Sek.) als auch mit manuellem Löten (350 °C, 2–5 Sek.) kompatibel. Prozesse, mit einem Abstand von 2,0 mm zwischen Gehäuse und Lötbad.
| Testgegenstand | Zustand | Akzeptanzkriterien |
| Luftfeuchtigkeit | 50 ± 5 ℃, 90–95 % relative Luftfeuchtigkeit, 48 h | Alle Spezifikationen nach der Wiederherstellung erfüllt |
| Hohe Temperatur | +80 ± 2 ℃, 48 Std | Alle Spezifikationen nach der Wiederherstellung erfüllt |
| Niedrige Temperatur | -30 ± 2 ℃, 48 Stunden | Alle Spezifikationen nach der Wiederherstellung erfüllt |
| Temperaturwechsel | -30 ↔ +80 ℃, 30 Min. Verweilzeit, 5 Zyklen | Alle Spezifikationen nach der Wiederherstellung erfüllt |
| Fallen | 75 cm bis 10 mm Hartholz, 3 Tropfen | Aussehen und elektrische Leistung überprüft |
| Vibration | 10–55 Hz, 1,0 mm Einzelamplitude, XYZ-Achsen, insgesamt 0,5 Stunden | Keine mechanische oder elektrische Beeinträchtigung |
| Löthitzebeständigkeit | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm Abstand zwischen Körper und Lot | Abmessungen und Leistung entsprechen den Spezifikationen |

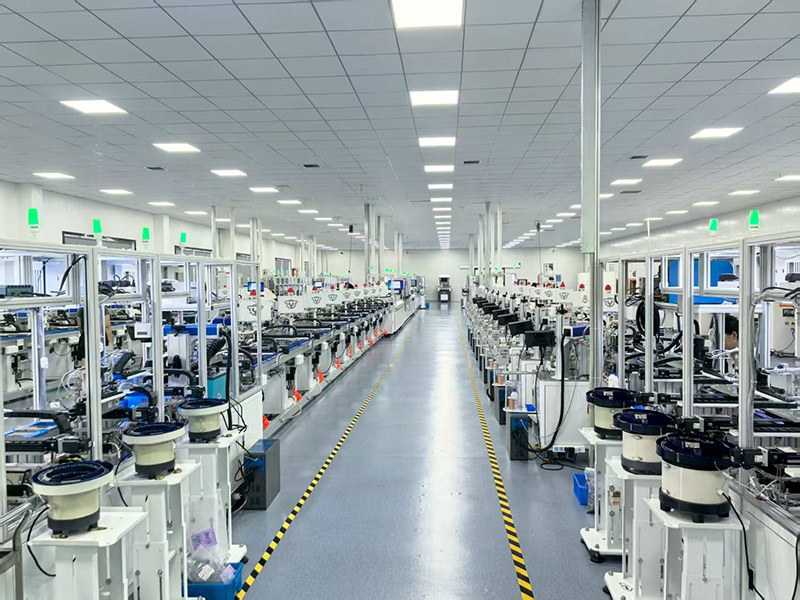

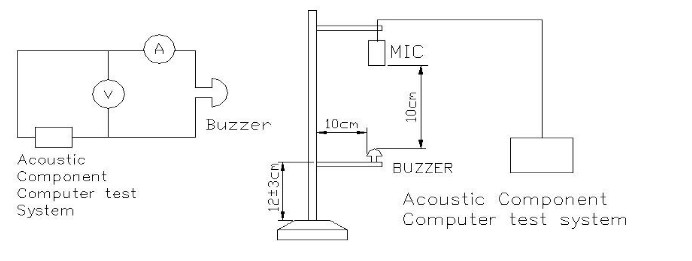

Der 23*10 mm große piezoelektrische passive Summer wird in derselben Anlage in Jiangsu montiert, in der auch die aktiven MEIDI-Summer hergestellt werden Summerbereich, folgt jedoch aufgrund seiner passiven Architektur einem ausgeprägten Prozessablauf. Nachdem die Piezokeramikscheibe mit dem Metallsubstrat verbunden und darin eingeschlossen ist Aufgrund des PBT-Gehäuses wird die Baugruppe einem 100 % akustischen Test mit einem genormten Prüfgerät unterzogen 12 Vp-p, 3500 Hz Rechteckwelle zur Überprüfung von Schalldruck, Frequenz und Strom. Das ist ergänzt durch die oben beschriebene periodische Zuverlässigkeitsstichprobe.
Das nach ISO9001 zertifizierte Qualitätssystem von MEIDI umfasst die eingehende Materialprüfung, In-Prozess-Kontrollen und abschließende Testdatenprotokollierung. Die vertikale Integration der Anlage – einschließlich eigener Formenherstellung und Keramikverarbeitung – unterstützt die Wiederholbarkeit Fertigungsergebnisse und trägt zur Aufrechterhaltung stabiler Vorlaufzeiten für beide Versuchsmengen bei und Großaufträge.
Mikrocontroller-basierte Alarmschaltungen, bei denen ein GPIO-Pin ein 3500-Hz-Quadrat erzeugen kann Welle direkt, sodass kein separates aktives Summermodul erforderlich ist.
Tragbare medizinische Geräte und Handmessgeräte, die vom geringeren Gewicht von 3 g profitieren und schlankes 9,8-mm-Profil, während die Host-MCU bereits den Alarmton liefert.
Industrielle Anzeigetafeln mit mehreren Signalgebern, die von einem einzigen Mehrkanal gesteuert werden PWM-Controller, der den konsistenten Frequenzgang des HNR-2310A für eine gleichmäßige Steuerung nutzt akustische Ausgabe.
Verbrauchergeräte und Smart-Home-Sensoren, bei denen nur der Summer aktiviert ist zeitweise und das passive Design trägt zu einem geringeren Standby-Strom bei (kein interner Oszillator-Ruhestrom).
Bildungs- und Prototyping-Boards, die über ein PWM-Peripheriegerät verfügen und dies ermöglichen Studenten und Ingenieure können mit der frequenzabhängigen Schallerzeugung experimentieren.
Zehn Probendaten, die mit einer 12-Vp-p-Rechteckwelle bei 3500 Hz aufgezeichnet wurden, zeigen SPL-Werte zwischen 91 und 94 dB, was den Mindestwert von ≥85 dB überschreitet. Aktuelle Messungen reichen von 3,87–4,00 mA, was sowohl unter der Parametergrenze ≤8 mA als auch unter der Zahl ≤5 mA liegt wird gelegentlich in den Kopfzeilen von Testberichten vermerkt. Frequenzwerte liegen innerhalb 3486–3600 Hz unter Berücksichtigung des 3500 ± 500 Hz-Fensters. Abmessungen sind bestätigt auf Φ23×9,8mm Toleranzen.
| Probe | Schalldruck (dB) | Strom (mA) | Frequenz (Hz) | Durchmesser (mm) | Höhe (mm) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |

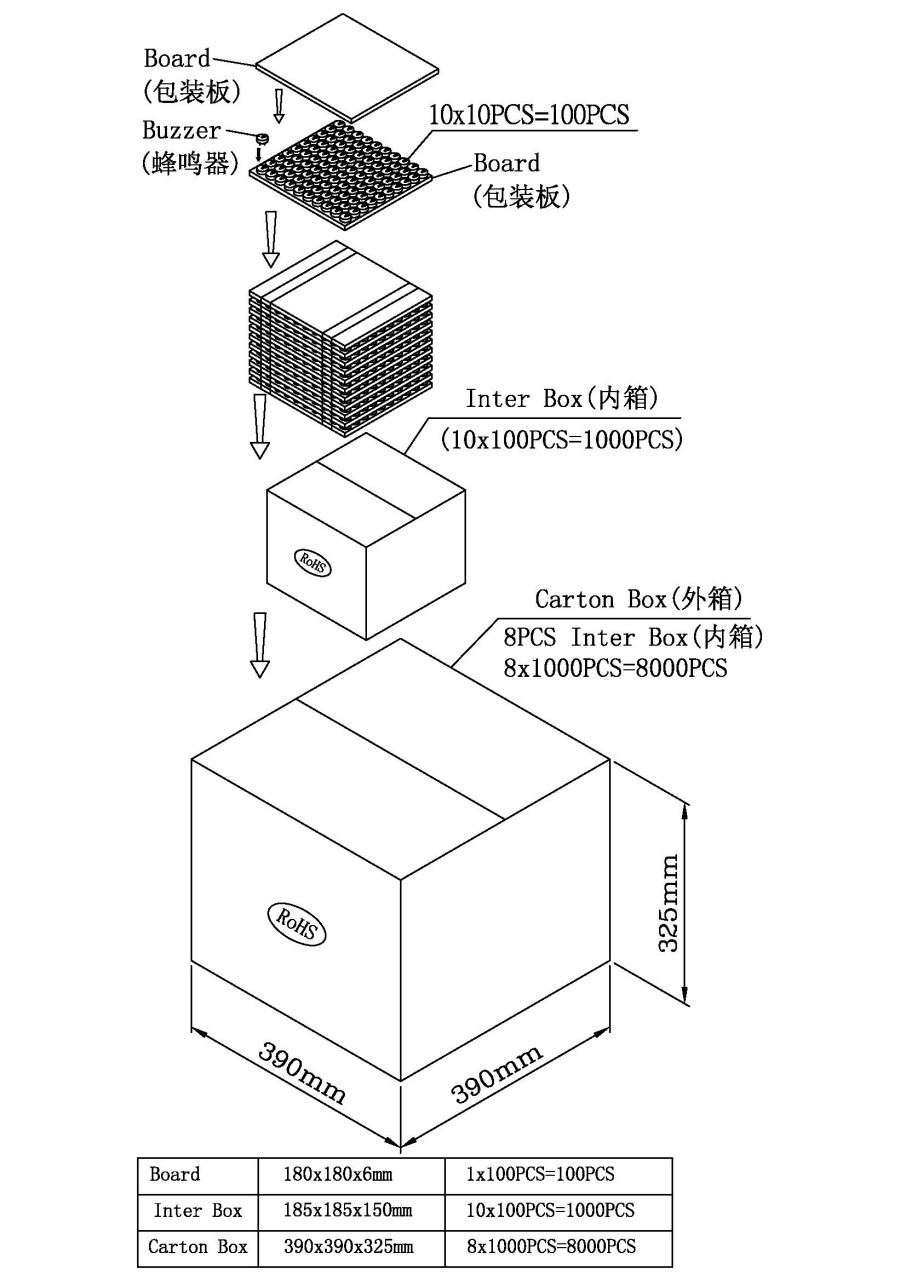

Fazit: PASS. Aussehen, Polarität und Bandrichtung stimmen überein.
1. Legen Sie keine Gleichspannung direkt an den HNR-2310A an. es erfordert einen Wechsel Wellenform, um Ton zu erzeugen. Kontinuierlicher Gleichstrom kann das Piezoelement überhitzen.
2. Das Gehäuse ist nicht versiegelt. Vermeiden Sie das Eindringen von Wasser, Flussmittel oder Reinigungslösungsmittel der Sound-Port.
3. Schützen Sie den Summer in Umgebungen mit korrosiven Gasen, indem Sie ihn an einem Ort platzieren belüfteten Gehäuse oder durch Auftragen einer Schutzschicht nur auf die Klemmen.
4. Der Schalldruckpegel hängt von der Antriebsspannung und der Wellenform ab. Stellen Sie sicher, dass Ihr Treiberstufe kann unter Last den gewünschten Schalldruckpegel erreichen.
5. Halten Sie die Akustiköffnung frei. Hindernisse verringern die Leistung und können zu Verschiebungen führen Resonanzfrequenz.
6. Bis zum Zusammenbau in einer trockenen, versiegelten Verpackung aufbewahren, um eine Oxidation der Stifte zu vermeiden.
1. Was unterscheidet einen passiven Summer wie den 23*10 mm großen piezoelektrischen passiven Summer von einem aktiven Summer?
Ein passiver Summer erfordert ein externes AC-Antriebssignal mit seiner Resonanzfrequenz. während ein aktiver Summer einen internen Oszillator enthält und nur eine Gleichstromversorgung benötigt. Der HNR-2310A gibt dem Designer die volle Kontrolle über die Tonfrequenz und ermöglicht den gleichen Mikrocontroller-Pin, um mehrere Schallgeber anzusteuern.
2. Kann ich den HNR-2310A direkt über einen 3,3-V-Mikrocontroller-Pin ansteuern?
Ja, solange das 3,3-V-Spitze-zu-Spitze-Signal innerhalb des Betriebsbereichs von 1–30 Vp-p liegt Bereich. Der resultierende Schalldruckpegel wird jedoch niedriger sein als bei 12 Vp-p. Ein Transistorpuffer oder ein Pegelumsetzer kann verwendet werden, um einen höheren Spannungshub und eine lautere Ausgabe zu erzielen.
3. Warum wird im Prüfbericht manchmal eine Strombegrenzung von ≤5mA erwähnt?
In einigen Kopfzeilen von Testberichten wird auf ≤5 mA verwiesen, was eine Inkonsistenz in der Dokumentation darstellt. Die Produktparametertabelle gibt ≤8 mA an, und gemessene Proben werden normalerweise entnommen ca. 4mA. Kontaktieren Sie MEIDI, um das für Ihre Bestellung geltende Limit zu bestätigen.
4. Was ist die empfohlene Ansteuerfrequenz für maximalen Schalldruck?
Die Nennresonanzfrequenz beträgt 3500 Hz. Aufgrund der Toleranz von ±500 Hz ist dies der Fall Es empfiehlt sich, die Antriebsfrequenz währenddessen zwischen 3000 Hz und 4000 Hz zu bewegen Prototyping, um den genauen Spitzenwert für eine bestimmte Einheit zu ermitteln. MEIDI kann Frequenzen bereitstellen Reaktionskurven.
5. Gibt es beim HNR-2310A besondere Überlegungen zum PCB-Layout?
Die Durchgangsloch-Grundfläche ist Standard. Stellen Sie sicher, dass dazwischen ein Abstand von mindestens 2,0 mm eingehalten wird Gehäuse und Lötbad. Für das Wellenlöten wird folgendes Profil empfohlen: 260℃ für 4–6 Sekunden.
Für Datenblätter, Anwendungshinweise zu Antriebsschaltungen, Frequenz-Sweep-Daten oder a Um ein Angebot für den HNR-2310A zu erhalten, wenden Sie sich mit Ihren Projektanforderungen an MEIDI. Der technische Support antwortet in der Regel innerhalb eines Werktages.
