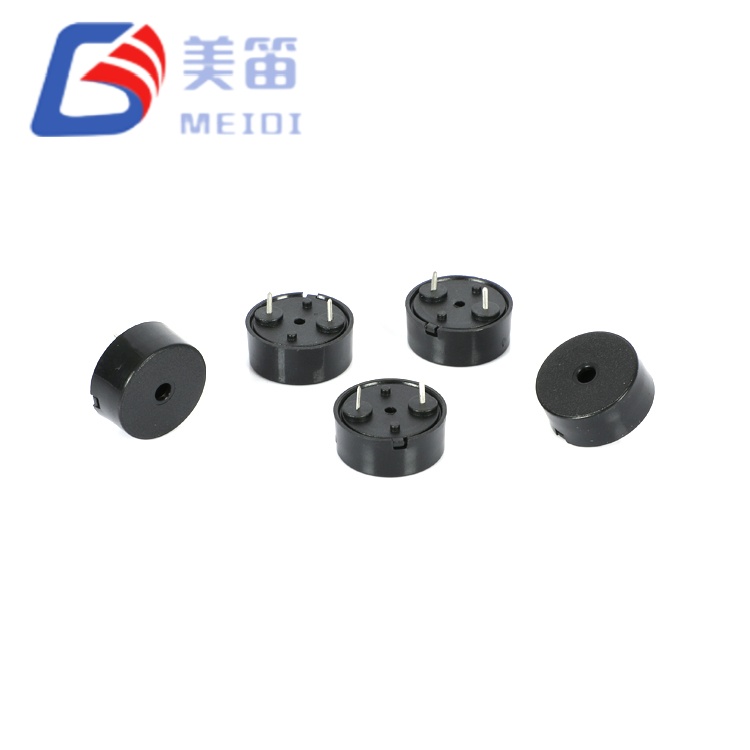

17 * 8 mm piezoelektrischer passiver Summer

Der 17 x 8 mm große piezoelektrische passive Summer bietet zwei Frequenzvarianten – 3000 Hz und 2000 Hz – in einem identisches Φ17×8mm Durchgangslochgehäuse. Bei beiden handelt es sich um passive piezoelektrische Schallgeber die auf einer externen AC-Antriebswellenform basieren, um einen hörbaren Ton zu erzeugen. Denn die Grundfläche, Pinabstand und Gehäuseabmessungen sind bei beiden Modellen gleich. Ein einziges PCB-Layout kann beide Frequenzen ohne mechanische Änderungen aufnehmen. Der HNR-1708 liefert ≥85 dB bei 3000 Hz, während der HNR-1708 PA10 ≥75 dB liefert bei 2000 Hz, beide gemessen bei 10 cm mit einer 12 Vp-p Rechteckwelle. Aktueller Verbrauch für beide Varianten bleibt er bei oder unter 5 mA. Das schwarze PBT-Gehäuse und 1–30 Vp-p Aufgrund des großen Betriebsbereichs eignet sich diese Serie für eine Vielzahl von Innengeräten wobei der Host-Mikrocontroller oder der dedizierte Oszillator das Antriebssignal liefert.

Zwei Frequenzoptionen – 3000 Hz (HNR-1708) oder 2000 Hz (HNR-1708 PA10) – bei gleicher Stellfläche

Passives Design – erfordert einen externen Rechteckwellen- oder PWM-Antrieb bei der Resonanzfrequenz

12 Vp-p Nennleistung, 1–30 Vp-p Betriebsbereich; ≤5 mA Stromaufnahme

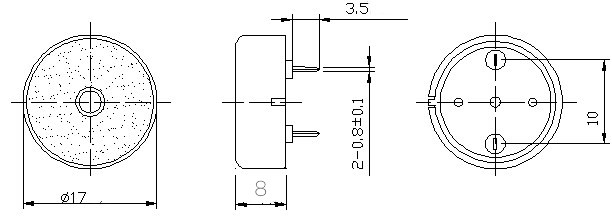

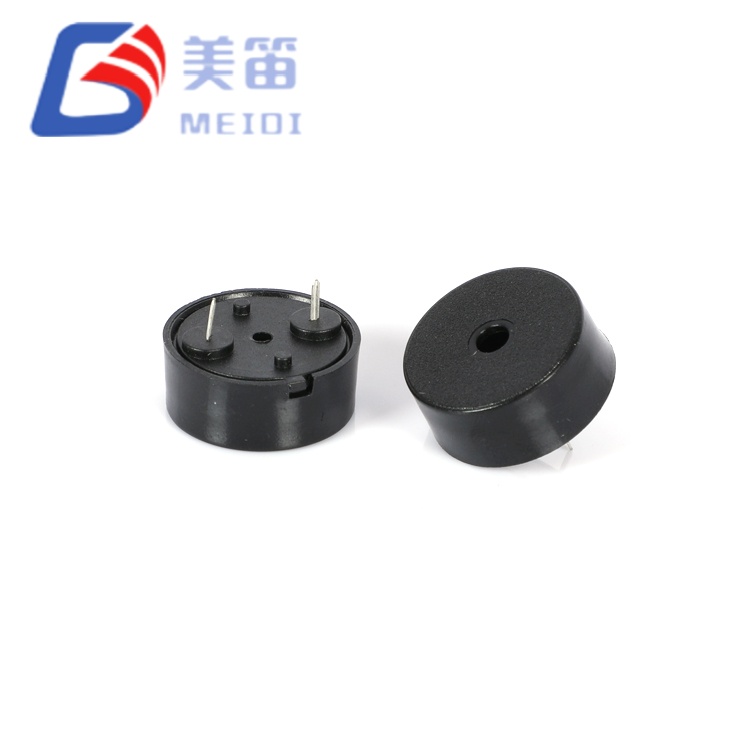

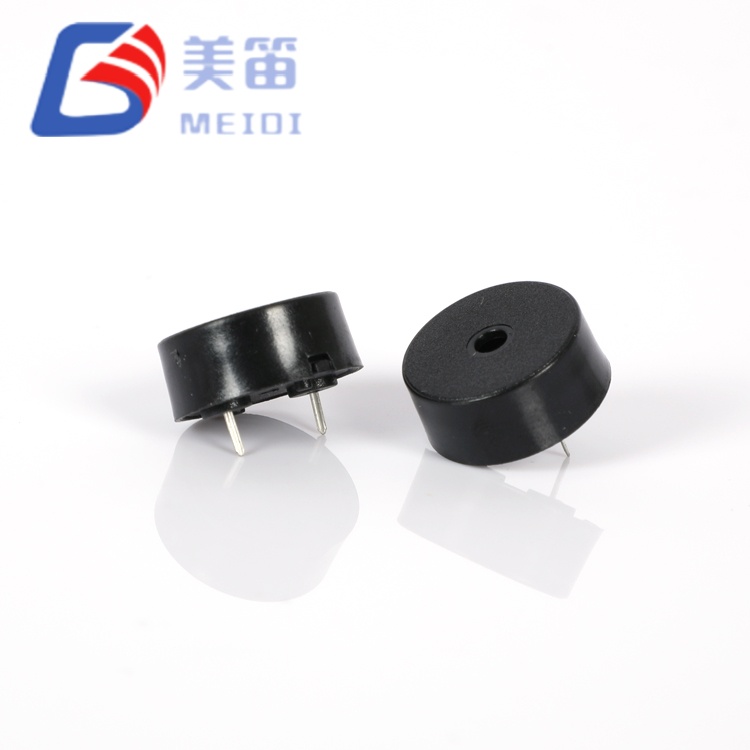

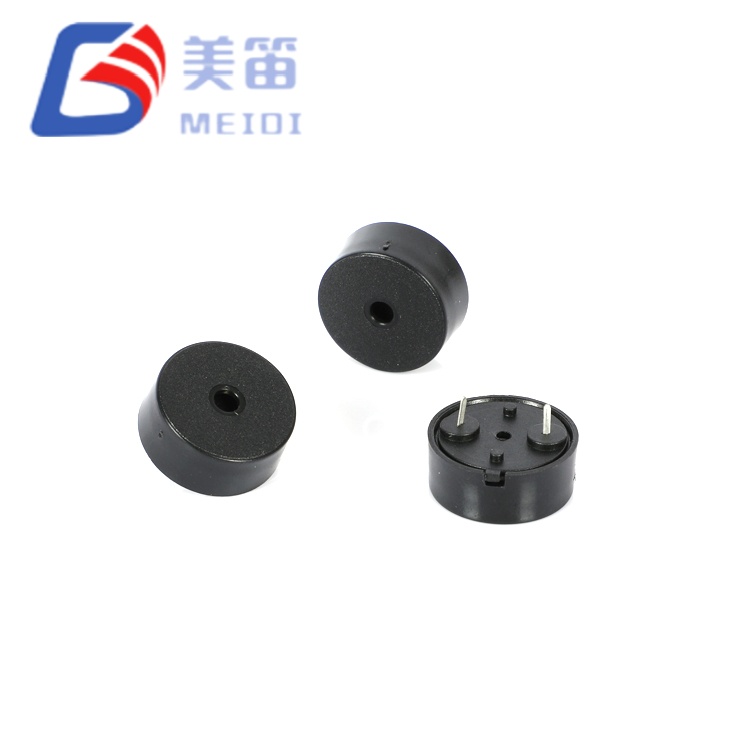

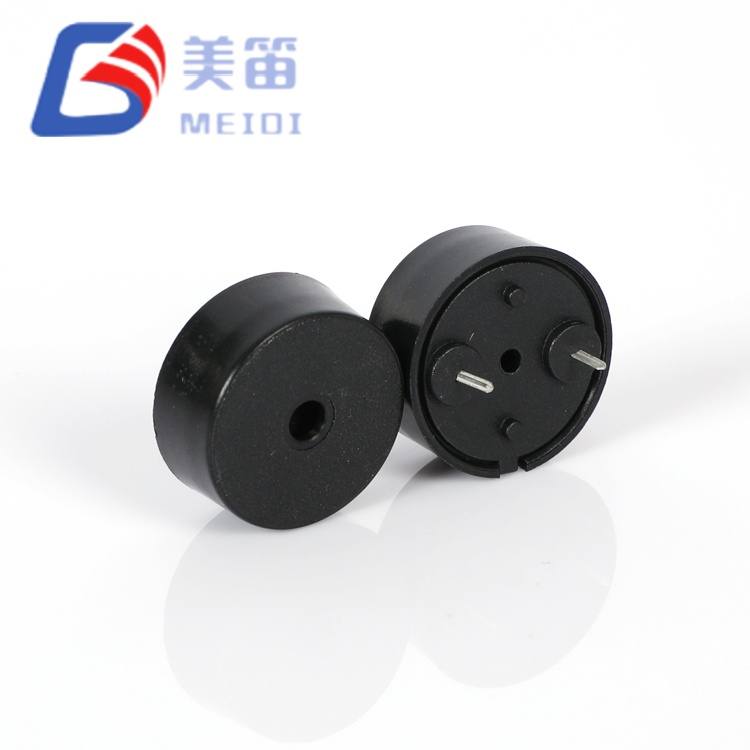

Φ17,0×8,0 mm schwarzes PBT-Durchgangsgehäuse, kompatibel mit Wellen- und manuellem Löten

Betriebstemperatur: -20℃ bis +70℃ kontinuierlich

Leitfaden zur Modellauswahl

Die Wahl zwischen HNR-1708 und HNR-1708 PA10 hängt in erster Linie von den gewünschten ab Alarmfrequenz und Schalldruckanforderungen. Der HNR-1708 mit seiner höheren 3000-Hz-Ton und ≥85-dB-Ausgang, ist besser geeignet für Umgebungen, in denen a Ein schärferer, durchdringenderer Klang ist von Vorteil – beispielsweise bei Industriewarnungen Panels oder Geräte, die in Bereichen mit mäßigem Hintergrundgeräusch betrieben werden. Der HNR-1708 PA10 arbeitet bei niedrigeren 2000 Hz mit ≥75 dB und erzeugt einen Ton, der weniger aufdringlich ist und besser für ruhige Umgebungen geeignet ist wie Erinnerungen an medizinische Geräte oder Wohnsensoren.

Weil beide Modelle die gleiche Grundfläche von Φ17 mm, das gleiche Pin-Layout und 8 mm haben Höhe kann ein einzelnes PCB-Design mit einer Variante validiert werden und dann werden zusammen mit dem anderen bereitgestellt, wenn sich die Anwendungsanforderungen ändern. Beide akzeptieren ein 1–30 Vp-p-Ansteuersignal und verbrauchen ≤5 mA, also die gleiche Treiberschaltung kann für beide Modelle verwendet werden. Der Gewichtsunterschied beträgt 1 g für HNR-1708 im Vergleich zu 1,4 g für HNR-1708 PA10 – spiegelt den geringfügigen Unterschied wider interne Konstruktion, die die niedrigere Resonanzfrequenz erzeugt.

Für Anwendungen, die beide Frequenzen innerhalb desselben Produkts erfordern Die HNR-1708-Serie ermöglicht es dem Entwickler, eine einzige Leiterplatte vorrätig zu haben und Gehäusedesign und bietet gleichzeitig zwei akustische Signaturen, reduzierend mechanischer Designaufwand.

Empfehlungen für Antriebsschaltungen

Als passive piezoelektrische Summer benötigen beide HNR-1708-Varianten eine externe Wechselstromversorgung Signal, um Ton zu erzeugen. Ein Mikrocontroller-GPIO, der für die PWM-Ausgabe konfiguriert ist Die Zielfrequenz (3000 Hz oder 2000 Hz) mit einem Arbeitszyklus von 50 % ist am höchsten gemeinsames Vorgehen. Für 3,3-V- oder 5-V-Logiksysteme ein einfacher Transistorpuffer kann das Signal für einen höheren Schalldruck auf den vollen 12-Vp-p-Nennpegel umwandeln.

Die kapazitive Natur der Last – etwa 12 nF für HNR-1708 und 25 nF für HNR-1708 PA10 – bedeutet, dass an jeder Kante Stromspitzen auftreten die treibende Wellenform. Ein kleiner Vorwiderstand (typischerweise 100–330 Ω) kann Begrenzen Sie den Spitzenstrom, ohne den Schalldruckpegel wesentlich zu beeinflussen. Für Batteriebetrieb Aufgrund der durchschnittlichen Stromaufnahme von ≤5 mA sind diese Summer wirtschaftlich Betrieb sogar mit Knopfzellen oder kleinen Li-Ionen-Akkus.

Das Löten ist mit Wellenlöten (260 °C, 4–6 Sek.) und manuellem Löten (350 °C, 2–5 Sek.) kompatibel. Methoden. Halten Sie einen Abstand von ≥2,0 mm zwischen Gehäuse und Lötbad ein.

Anwendungsszenarien

Industrielle Warnindikatoren, die vom 3000-Hz-Ton des HNR-1708 profitieren Durchdringender Maschinenlärm in einer Fabrikhalle.

Erinnerungen an medizinische Geräte (Infusionspumpen, Vitalzeichenmonitore), wo die Der 2000-Hz-Ton des HNR-1708 PA10 sorgt für einen weniger aufdringlichen Alarm in ruhigen Stationen.

Smart-Home-Sensoren und Türklingeln, bei denen die gleiche Platine bestückt werden kann Beide Varianten hängen von der regionalen Vorliebe für die Alarmtonhöhe ab.

Tragbare Prüfgeräte, die über einen Transistor mit einer 3,7-V-Batterie betrieben werden zur Erhöhung der Antriebsspannung und des ≤5-mA-Verbrauchs zur Verlängerung der Laufzeit.

Mehrzonen-Alarmzentralen, die unterschiedliche Töne pro Zone erfordern – HNR-1708 für Kritische Warnungen und HNR-1708 PA10 für Statusbenachrichtigungen – unter Verwendung von a Einzel-PCB-Design für beide.

Vorsichtsmaßnahmen

1. Legen Sie keine Gleichspannung direkt an. Beide Varianten erfordern ein AC-Antriebssignal Ton zu erzeugen. Ständiger Gleichstrom kann das Piezoelement beschädigen.

2. Das Gehäuse ist nicht versiegelt. Vermeiden Sie Wasser, Flussmittelrückstände oder Reinigungslösungsmittel vom Eindringen in den Sound-Port.

3. Installieren Sie den Summer in korrosiven Umgebungen in einem geschützten Gehäuse oder Tragen Sie eine Schutzbeschichtung nur auf die Anschlüsse auf.

4. Der Schalldruckpegel hängt von der Antriebsspannung und der Wellenform ab. Stellen Sie sicher, dass die Treiberstufe Erfüllt den erforderlichen Spannungshub unter der kapazitiven Last.

5. Halten Sie den Akustikanschluss frei. Selbst eine teilweise Abdeckung kann zu einer Reduzierung führen Ausgangsleistung um mehrere Dezibel.

6. Bis zum Zusammenbau in einer versiegelten, trockenen Verpackung aufbewahren, um eine Oxidation der Stifte zu vermeiden.

FAQ

1. Wie wähle ich zwischen HNR-1708 und HNR-1708 PA10?

Wählen Sie HNR-1708 für 3000 Hz, ≥85 dB – geeignet für industrielle oder lautere Umgebungen. Wählen Sie HNR-1708 PA10 für 2000 Hz, ≥75 dB – besser für medizinische oder häusliche Umgebungen. Beide haben die gleichen Abmessungen und Pinbelegung, sodass sich das PCB-Layout nicht ändert.

2. Kann ich diese Summer direkt über einen Mikrocontroller-Pin ansteuern?

Ja, wenn der Pin ausreichend Strom liefern kann und der Logikpegel innerhalb liegt 1–30 Vp-p-Bereich. Für 3,3-V- oder 5-V-Mikrocontroller ist ein Transistorpuffer erforderlich empfohlen, um einen höheren Spannungshub und eine lautere Ausgabe zu erzielen.

3. Welche Frequenz sollte ich für das Fahrsignal verwenden?

Verwenden Sie 3000 Hz für HNR-1708 und 2000 Hz für HNR-1708 PA10. Aufgrund der ±500Hz Toleranz kann ein Frequenzdurchlauf während des Prototypings den genauen Spitzen-Schalldruck ermitteln für eine bestimmte Charge. MEIDI kann Charakterisierungskurven bereitstellen.

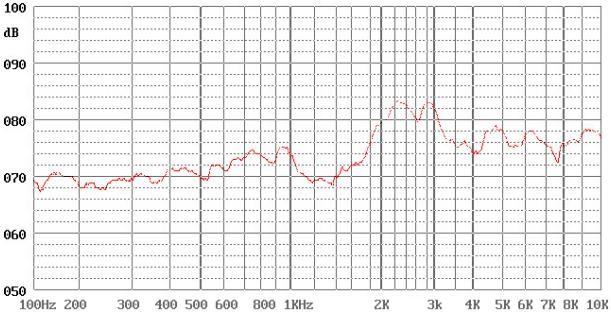

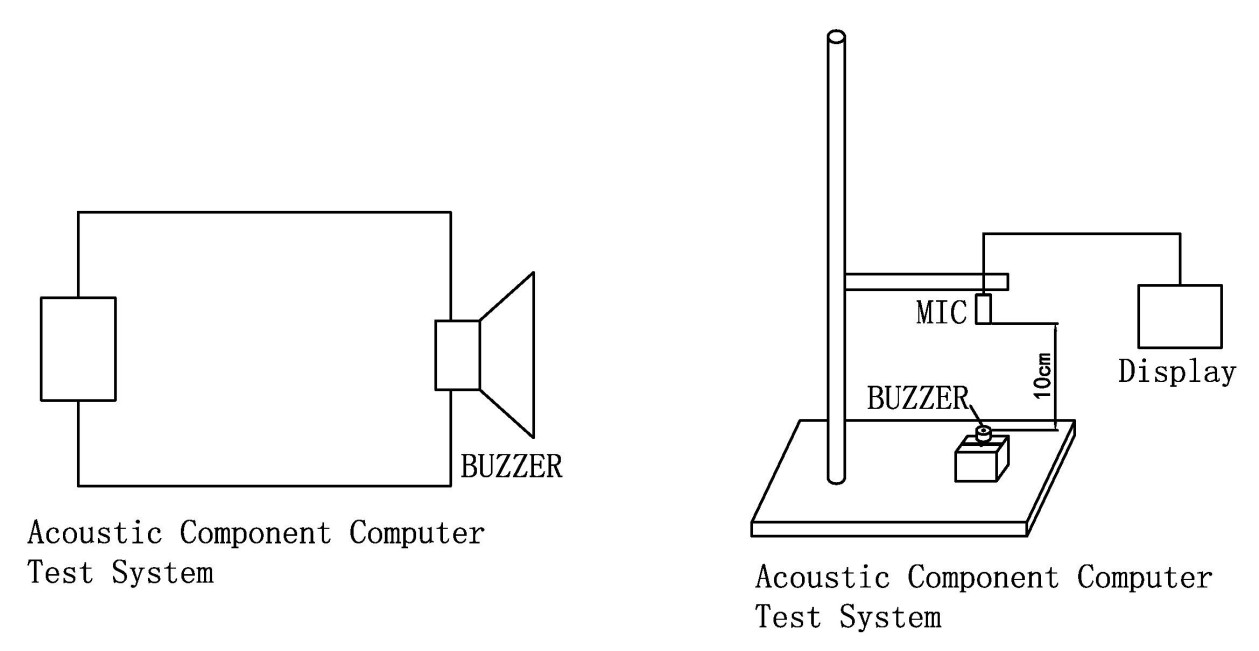

4. Warum basiert der HNR-1708-Testbericht auf einem anderen Modell?

Der derzeit verfügbare Bericht verwendet HNR-1707-Daten bei 5 Vp-p / 4000 Hz als Referenz. Kontaktieren Sie MEIDI für HNR-1708-spezifische Testdaten bei 12 Vp-p / 3000 Hz.

5. Ist die HNR-1708-Serie für batteriebetriebene Geräte geeignet?

Ja. Die Stromaufnahme von ≤5 mA und der Betriebsbereich von 1–30 Vp-p machen es praktisch für Batteriebetrieb. Ein Aufwärtswandler oder Transistorpuffer kann die erhöhen Antriebsspannung, wenn ein höherer Schalldruckpegel von einer Niederspannungsbatterie benötigt wird.

Technische Anfrage

Für Datenblätter, Referenzdesigns für Antriebsschaltungen, Frequenz-Sweep-Daten usw Wenn Sie Unterstützung bei der Variantenauswahl für die Serie HNR-1708 benötigen, wenden Sie sich bitte an MEIDI Bewerbungsdetails. Die technische Antwort erfolgt in der Regel innerhalb eines Werktages.
