Wie funktioniert ein magnetischer passiver Summer und warum ist er für moderne elektronische Geräte unerlässlich? (Leitfaden 2026)

Ein magnetischer passiver Summer ist eine der vielseitigsten akustischen Signalkomponenten, die in der modernen Elektronik verwendet werden. Im Gegensatz zu einem aktiven Summer, der über einen eigenen internen Oszillator verfügt, ist ein magnetischer passiver Summer zur Tonerzeugung auf ein externes Antriebssignal angewiesen. Für Ingenieure, Einkäufer und Produktdesigner ist das Verständnis der Funktionsweise eines magnetischen passiven Summers der erste Schritt zur Auswahl der richtigen akustischen Komponente für Alarme, Bedienfelder, intelligente Geräte und Industrieanlagen. Dieser technische Leitfaden aus dem Jahr 2026 erklärt das Funktionsprinzip, die interne Struktur, die Auswahlkriterien und die tatsächlichen Produktparameter des magnetischen passiven Summers und vergleicht ihn mit aktiven und piezoelektrischen Alternativen, damit Sie sicher den richtigen magnetischen passiven Summer auswählen können.

1. Was ist ein magnetischer passiver Summer?

Ein magnetischer passiver Summer ist ein elektromagnetischer akustischer Wandler, der ein elektrisches Signal in hörbaren Ton umwandelt. Das Wort „passiv“ bedeutet, dass die Komponente keinen eingebauten Oszillator enthält; Zum Schwingen benötigt es ein externes Rechteck- oder Wechselstromsignal. Das Wort „magnetisch“ bezieht sich auf den Moving-Coil-Mechanismus: eine Spule, einen Permanentmagneten und eine dünne ferromagnetische Membran. Da ein magnetischer passiver Summer Ton, Tonhöhe und Melodie der Steuerung des Host-Mikrocontrollers überlässt, bietet er weitaus mehr Flexibilität als ein aktiver Summer mit festem Ton. Kurz gesagt, ein magnetischer passiver Summer ist der „dumme“, aber programmierbare Cousin der Summer-Familie – und diese Programmierbarkeit ist seine größte Stärke.

2. Wie funktioniert ein magnetischer passiver Summer?

Das Funktionsprinzip eines magnetischen passiven Summers basiert auf Elektromagnetismus und Membranvibration. Der Prozess erfolgt in fünf Schritten:

Schritt 1 – Signalanwendung.Ein Mikrocontroller oder eine spezielle Ansteuerschaltung sendet eine Rechteckwelle (PWM) an die beiden Anschlüsse des magnetischen passiven Summers. Eine Rechteckwelle wird einer Sinuswelle vorgezogen, da ihre scharfen Kanten den Spulenstrom entscheidend umschalten und so Effizienz und Lautstärke verbessern.

Schritt 2 – Magnetfelderzeugung.Der durch die Spule fließende Wechselstrom erzeugt ein schwankendes Magnetfeld um den Kern.

Schritt 3 – Interaktion erzwingen.Dieses sich ändernde Feld interagiert mit dem statischen Feld des Permanentmagneten und drückt und zieht die ferromagnetische Membran mit der Antriebsfrequenz zum Magneten hin und von diesem weg.

Schritt 4 – Vibration und Ton.Die Membran schwingt schnell, verdrängt Luftmoleküle und erzeugt Schallwellen. Eine 2,4-kHz-Rechteckwelle ergibt einen 2,4-kHz-Ton; Die Frequenz des Tons wird vollständig durch das externe Signal bestimmt. Aus diesem Grund kann ein magnetischer passiver Summer jeden von Ihnen programmierten Ton wiedergeben.

Schritt 5 – Resonanzabstimmung.Wenn der magnetische passive Summer nahe seiner mechanischen Resonanzfrequenz betrieben wird, werden der Schalldruckpegel (SPL) und die Effizienz maximiert. Die Resonanzfrequenz der meisten Geräte liegt zwischen 2,0 kHz und 2,7 kHz. Der Gehäusehohlraum beeinflusst auch die Resonanz, sodass sich die Leistung des Prüfstands ändern kann, sobald der Summer in einem geschlossenen Gehäuse montiert ist.

Diese „dumme“ Natur – vollständig kontrolliert durch den externen Schaltkreis – ist genau das, was den magnetischen passiven Summer als passiv definiert, und deshalb kann ein Modell viele Klangfunktionen erfüllen.

3. Hauptkomponenten eines magnetischen passiven Summers

Jeder magnetische passive Summer hat vier Kernteile gemeinsam:

Spule.Eine Kupferwicklung um eine Spule. Wenn Strom durch sie fließt, wird die Spule zu einem Elektromagneten. Der Spulenwiderstand (DCR) beträgt typischerweise 16 Ω, 42 Ω oder 140 Ω und bestimmt die Berechnung des Antriebsstroms.

Permanentmagnet.Stellt das konstante Grundmagnetfeld bereit, dem das Feld der Spule entgegenwirkt, um die Membran zu bewegen.

Membran.Eine dünne, flexible ferromagnetische Platte – oft eine Nickel-Eisen-Legierung – direkt über dem Magneten positioniert. Es ist der Teil, der physisch vibriert, um Geräusche zu erzeugen.

Gehäuse.Ein Kunststoff- oder Metallgehäuse, das die Innenteile schützt, die akustische Ausgabe formt und den PCB-Footprint definiert. Gängige Größen reichen von Φ12×8,5 mm bis 12,0×9,0 mm, mit Low-Profile-Optionen für schlanke Geräte. Diese vier Teile definieren jeden magnetischen passiven Summer auf dem Markt.

4. Aktive vs. passive Summer: Was ist der Unterschied?

Der Unterschied zwischen aktiven und passiven Summern besteht darin, ob sich die Schwingungsquelle innerhalb der Komponente oder in Ihrer Firmware befindet. Auf Datenblättern können Sie die Begriffe auch sehenWandler(externes Laufwerk) undIndikator(internes Laufwerk).

Ein aktiver Summer integriert einen internen Oszillator. Legen Sie Gleichstrom innerhalb des Nennbereichs an und es piept von selbst mit einem festen Ton – kein Code, keine zusätzlichen Teile. Im Gegensatz dazu enthält ein magnetischer passiver Summer nur die Spule und die Membran. Ihre MCU oder ein Treiber-IC muss die Wellenform erzeugen. Bei einem magnetischen passiven Summer ist der Kompromiss einfach: Aktiv bietet Ihnen die schnellste Integration und keine Firmware; Passiv bietet Ihnen Tonhöhensteuerung, Melodien und zweifarbige Alarme über einen einzigen kostengünstigen Wandler.

5. Magnetischer vs. piezoelektrischer Summer: Ein Spezifikationsvergleich

Sowohl magnetische als auch piezoelektrische Summer erzeugen Geräusche, allerdings auf unterschiedliche Weise. Ein magnetischer passiver Summer bewegt eine Spule und einen Magneten; Ein piezoelektrischer Summer bewegt eine Keramikscheibe. Bei der Komponentenauswahl sind die praktischen Kompromisse von Bedeutung.

Zum Vergleich: Weltmarktführer wie Murata und TDK setzen viele Maßstäbe bei piezoelektrischen und elektroakustischen Komponenten; Ein magnetischer passiver Summer bleibt die bevorzugte Wahl, wenn niedrige Spannung und ein vollerer Ton erforderlich sind. Wenn es sowohl auf das Budget als auch auf den Klang ankommt, ist ein magnetischer passiver Summer bei Niederspannungsdesigns oft besser als der Piezo-Summer.

6. Wichtige technische Parameter, die überprüft werden müssen

Wenn Sie einen magnetischen passiven Summer bewerten, lesen Sie das Datenblatt anhand dieser Parameter:

Schalldruckpegel (SPL).Lautstärke in dB gemessen bei 10 cm. Industriestandorte benötigen möglicherweise 85 dB oder mehr; Stellen Sie sicher, dass der Schalldruckpegel den Umgebungslärm um mindestens 10 dB übersteigt.

Betriebsspannung (Vp-p).Die Spitze-zu-Spitze-Amplitude der empfohlenen Rechteckwelle (z. B. 3 Vp-p, 5 Vp-p, 12 V) – keine DC-Versorgungsspannung. Dies ist die Amplitude, die Ihr Treiber liefern muss.

Resonanzfrequenz.Fahren Sie in der Nähe dieser Frequenz, um maximale Leistung und Effizienz zu erzielen. Der Betrieb außerhalb der Resonanz verschwendet Strom und senkt den Schalldruckpegel.

Spulenwiderstand (DCR) und Strom.Eine 42-Ω-Spule bei 5 Vp-p verbraucht etwa 40 mA; Dimensionieren Sie den Antriebstransistor entsprechend anhand des Ohmschen Gesetzes (I = V / R).

Flyback-Diodenschutz.Da es sich bei einem magnetischen passiven Summer um eine induktive Last handelt, führt das Ausschalten des Treibers zu einer Gegen-EMF-Spannungsspitze. Eine über der Spule angebrachte Freilaufdiode (Flyback) schützt den Schalt-MOSFET oder BJT vor Beschädigung.

Terminaltyp.SMD für automatisierte Pick-and-Place-Linien oder Through-Hole (THT) für manuelle und modulare Platinen.

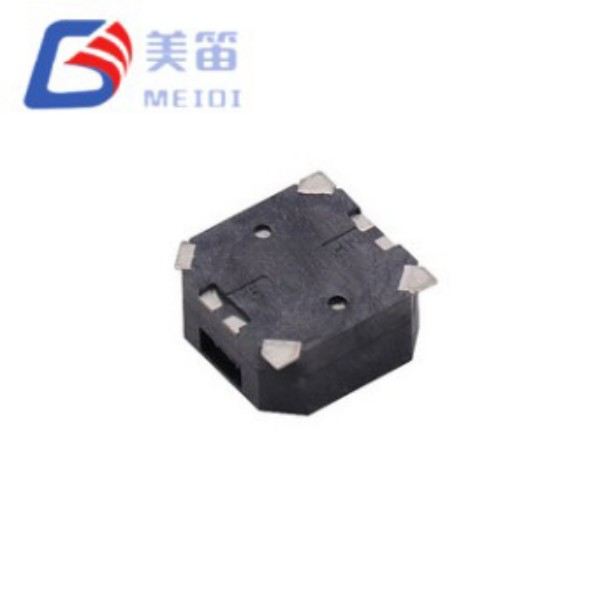

7. Magnetische passive Summermodelle von MEIDI (reale Parameter)

Um die Theorie zu konkretisieren, finden Sie hier repräsentative magnetisch-passive Summermodelle aus dem MEIDI-Katalog mit der tatsächlich in der Produktion verwendeten Nennspannung, Resonanzfrequenz, Schalldruckpegel und Spulenwiderstand. Der Spulenwiderstand von 16 Ω / 42 Ω / 140 Ω entspricht den typischen 3 V / 5 V / 12 V-Antriebsfamilien.

Bei allen aufgeführten Modellen handelt es sich um elektromagnetische (magnetische) passive Summer, die nach den Systemen ISO 9001/ISO 14001 hergestellt werden und RoHS, REACH und CE entsprechen. Vollständige elektrische Eigenschaften, Umrisszeichnungen und SPL-Kurven sind auf jeder Produktseite und im herunterladbaren Datenblatt verfügbar. Siehe dieKatalog magnetischer passiver Summerfür das komplette Sortiment.

8. Warum einen magnetischen passiven Summer wählen?

Ein magnetischer passiver Summer bietet mehrere Vorteile, die ihn für viele Designs zur Standardwahl machen:

• Frequenzflexibilität.Ändern Sie das Antriebssignal und ein Modell erfüllt viele Funktionen – Alarme, Bestätigungen und sogar einfache Melodien.
• Kosteneffizienz.Ein einzelner kostengünstiger Wandler, der von einer vorhandenen MCU gesteuert wird, schlägt mehrere aktive Festton-Summer.
• Kompakte Größe.Gehäuse wie Φ12×8,5 mm passen auf platzbeschränkte tragbare und tragbare Geräte.
• Niederspannungsbetrieb.Funktioniert mit 3 V, ideal für batteriebetriebene Produkte.
• Langes Leben.Kein interner Oszillator, der ausfallen könnte; Die einfache mechanische Konstruktion sorgt für hohe Langzeitzuverlässigkeit.

Aus diesem Grund eignet sich ein magnetischer passiver Summer sowohl für Verbraucher- als auch für Industrieprodukte.

9. Wo magnetische passive Summer verwendet werden

Der magnetische Passivsummer erscheint überall dort, wo ein Gerät gehört werden muss. Typische Anwendungen sind:

• Alarm- und Sicherheitssysteme (Einbruch-, Feuer-, Gaserkennung)
• Kfz-Elektronik (Anschnallwarner, Tür-Offen-Warnung, Parksensor)
• Unterhaltungselektronik (Telefone, Tablets, Wearables, Haushaltsgeräte)
• Medizinische Geräte (Patientenmonitore, Infusionspumpen, Diagnosegeräte)
• Industrielle Schalttafeln und Automatisierungsgeräte
• IoT- und Smart-Home-Knoten (Statussignale, Kopplungstöne, Wartungswarnungen)

In jedem Fall bietet der magnetische passive Summer eine kostengünstige, zuverlässige akustische Rückmeldung, die auch in hellen oder lauten Umgebungen funktioniert, in denen visuelle Indikatoren versagen. Ein magnetischer passiver Summer löst dieses Problem mit einfachem, kostengünstigem Klang.

10. So wählen Sie den richtigen magnetischen passiven Summer aus

Verwenden Sie diese Checkliste, um einen magnetischen passiven Summer an Ihr Produkt anzupassen:

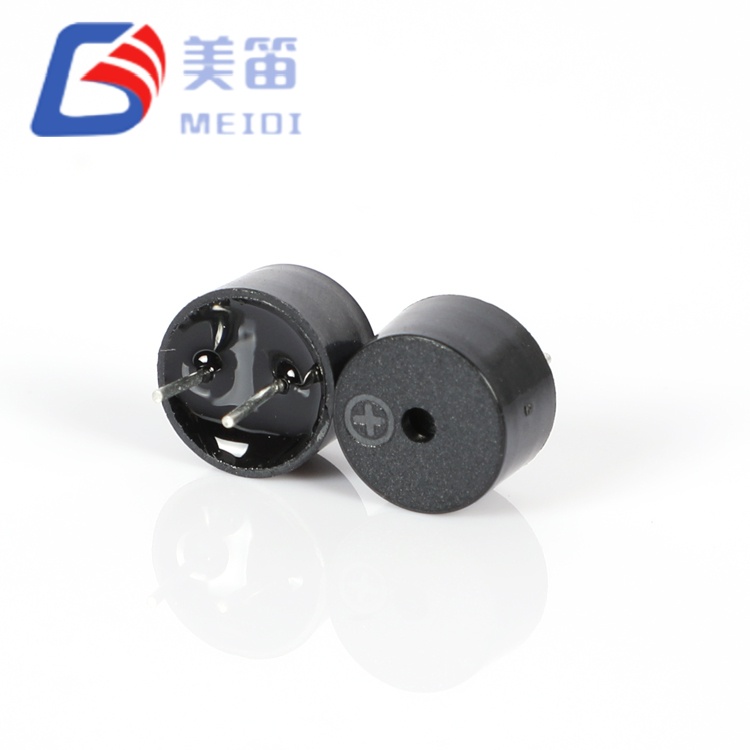

Als praktisches Beispiel: Das kompakte 9×5,5-mm-Modell HNB-09A05 von MEIDI wird mit 5 V DC betrieben und liefert 82 dB bei 10 cm auf einer kleinen SMD-Grundfläche – ideal für tragbare und tragbare Designs mit begrenztem Platzangebot. Bei einer 12,0×9,0 mm großen 5-V-Option schwingt HN-12062,4KHZ mit einer 42-Ω-Spule in der Nähe von 2,4 kHz bei ≥85 dB. Siehe die9,5×5,5 mm Modellseite, Dievollständige Modellliste, oderKontaktieren Sie unser Teamfür Proben.

11. Häufige Probleme und Lösungen

Zu leise.Bei einem magnetischen passiven Summer ist normalerweise die Antriebsspannung oder der Antriebsstrom zu niedrig oder die Frequenz liegt außerhalb der Resonanz. Fahren Sie mit Nenn-Vp-p nahe der Resonanz.

Kein Ton.Überprüfen Sie die Polarität, stellen Sie sicher, dass die MCU tatsächlich eine Rechteckwelle ausgibt, und stellen Sie sicher, dass der Treibertransistor schaltet.

Verzerrter Ton.Fügen Sie die Flyback-Diode hinzu und stellen Sie sicher, dass der Treiber den Spulenstrom ohne Durchhang liefern kann.

Summer blockiert.Stellen Sie sicher, dass das Gehäuse den Soundanschluss nicht verdeckt; Die Hohlraumgröße beeinflusst die Resonanz und kann den Ausgang dämpfen.

12. Wie MEIDI Ihre Summer-Beschaffung unterstützt

Mit 15 Jahren Exporterfahrung liefert MEIDI (Jiangsu Huaneng Electronics) magnetische passive Summermodelle in SMD- und Durchsteckgehäusen, von 3-V- bis 12-V-Antriebsfamilien, mit Schalldruckpegeln bis zu 100 dB. Alle Produkte werden nach den Systemen ISO 9001 und ISO 14001 hergestellt und entsprechen den RoHS-, REACH- und CE-Anforderungen. Entdecken Sie allesKatalog magnetischer passiver SummeroderKontaktieren Sie unser Teamfür Muster und kundenspezifische Spezifikationen.

13. FAQ

Wie treibe ich einen magnetischen passiven Summer von einer MCU aus an?

Verwenden Sie einen Timer/PWM-Pin, um eine Rechteckwelle mit der gewünschten Frequenz auszugeben, und schalten Sie dann die Spule über einen Transistor oder MOSFET. Die meisten MCU-GPIO-Pins können nicht die 30–100 mA liefern, die ein magnetischer passiver Summer benötigt, daher ist eine Treiberstufe erforderlich.

Kann ein magnetischer passiver Summer eine Melodie abspielen?

Ja. Da der Ton durch das externe Signal eingestellt wird, können Sie verschiedene Frequenzen aneinanderreihen, um Melodien, zweifarbige Alarme oder unterschiedliche Bestätigungstöne mit einem einzigen magnetischen passiven Summer zu erzeugen.

Magnetisch oder Piezo – was soll ich wählen?

Wählen Sie einen magnetischen passiven Summer für Niederspannungssysteme, satteren Ton und laute Umgebungen. Wählen Sie Piezo, wenn extrem geringer Stromverbrauch und ein dünnes Profil am wichtigsten sind.

Warum ist mein magnetischer passiver Summer leise?

Die häufigsten Ursachen sind unzureichender Antriebsstrom, Abweichungen von der Resonanzfrequenz oder ein blockierter Schallanschluss. Fahren Sie mit Nenn-Vp-p nahe der Resonanzfrequenz und halten Sie den Anschluss frei.

Welche Zertifizierungen sollte ein Qualitätssummer haben?

Achten Sie auf Fertigungssysteme nach ISO 9001 und ISO 14001 sowie auf RoHS-, REACH- und CE-Konformität. Diese bestätigen Materialsicherheit und gleichbleibende Produktionsqualität für Exportmärkte.

Abschluss

Ein magnetischer passiver Summer ist eine einfache, zuverlässige und hochflexible akustische Komponente. Wenn Sie verstehen, wie es funktioniert – Spule, Magnet und Membran werden von einer externen Rechteckwelle angetrieben – und reale Parameter wie Nennspannung, Resonanzfrequenz, Schalldruckpegel und Spulenwiderstand überprüfen, können Sie das richtige Modell auswählen, eine sichere Antriebsschaltung mit ordnungsgemäßem Flyback-Dioden-Schutz entwerfen und in jedem Produkt ein klares Klangfeedback liefern. Durchsuchen Sie dieMagnetische passive Summer von MEIDIoderKontaktieren Sie unser Teamfür technische Unterstützung und Muster.
