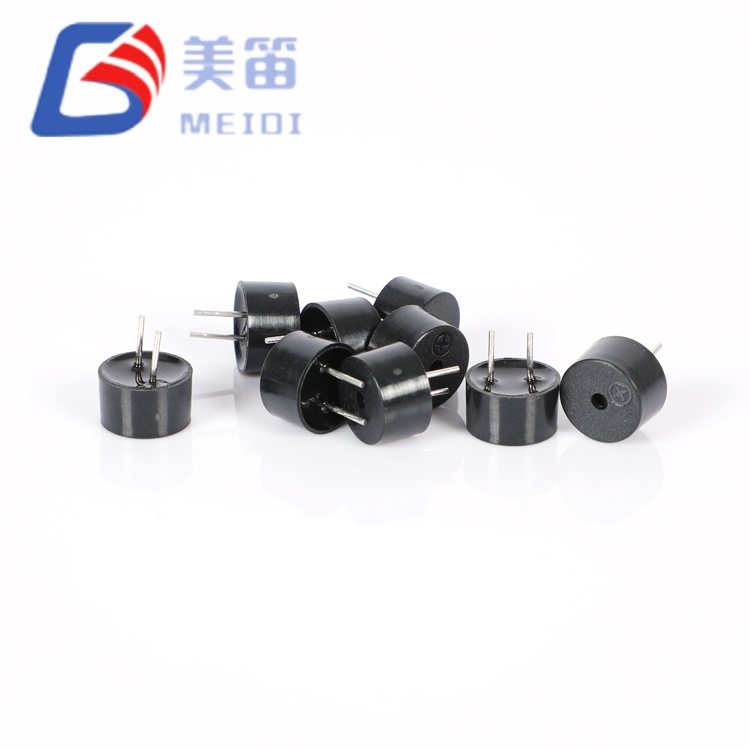

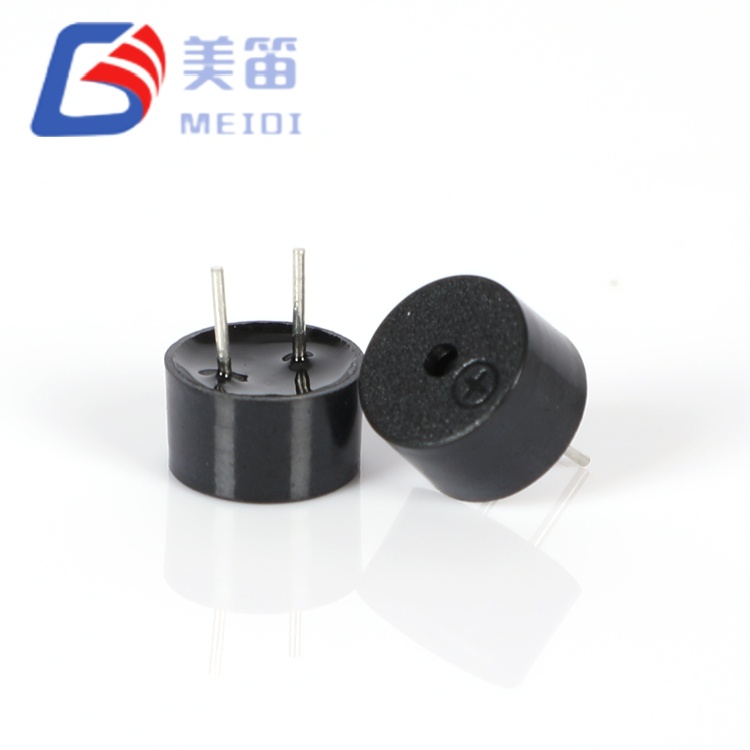

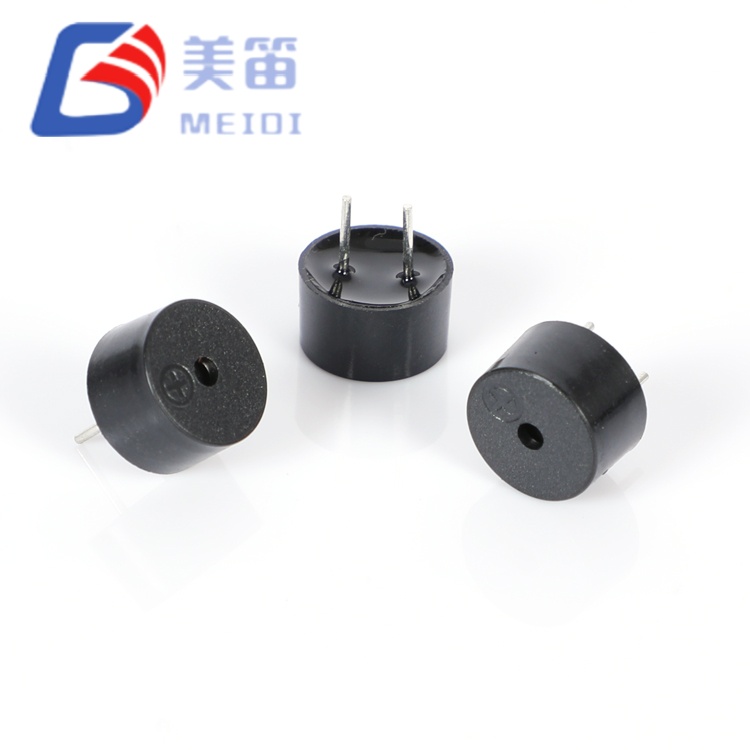

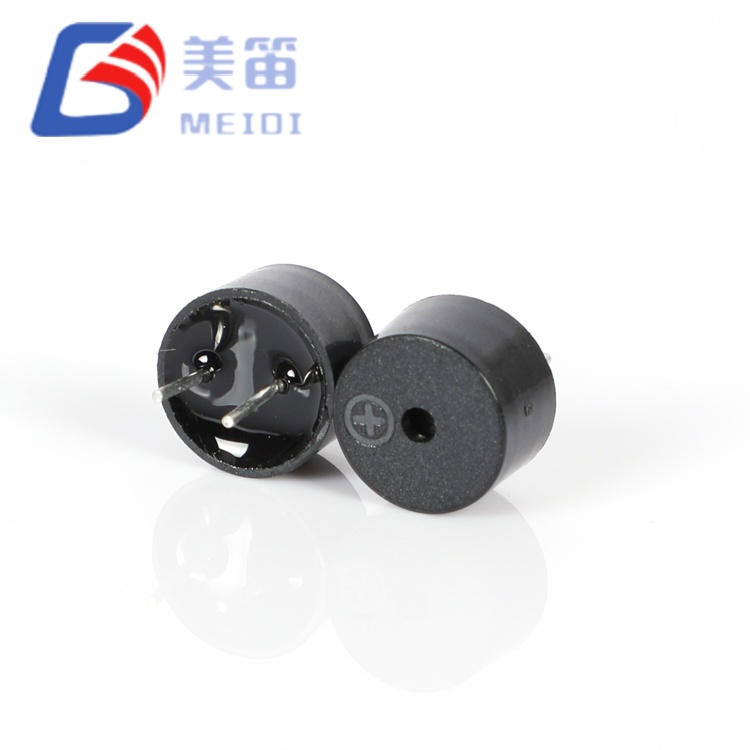

Der 9 x 5,5 mm magnetische passive Summer besteht aus drei passiven elektromagnetischen Durchgangsloch-Summern unter einer einzigen mechanischen Plattform von 9,0 x 5,5 mm. Dank zwei Spulenwiderständen und zwei Resonanzfrequenzen können Designer den Summer an die Versorgungsspannung und die Klanganforderungen anpassen, ohne das Lochmuster der Leiterplatte zu ändern. Die 16-Ω-Variante reicht von 1,5 V bis 4,5 V für 3,3-V-Logik- und Lithium-Ionen-Systeme; Die 42-Ω-Varianten decken 3 V bis 7 V für industrielle 5-V-Schienen ab. Bei allen drei Modellen übersteigt der Schalldruck 85 dB bei 10 cm und das schwarze PBT-Gehäuse ist für Wellen- und manuelles Löten in der Mischprozessmontage optimiert.
Drei elektrische Profile auf einer einzigen Grundfläche von 9,0 x 5,5 mm; Beim Wechsel zwischen 3V- und 5V-Architekturen ist keine Layoutänderung erforderlich.
Das Modell mit 16 Ω, 3 V und 2,7 kHz eignet sich für batteriebetriebene Geräte und Geräte mit Logikpegel, bei denen eine direkte Mikrocontroller-Ansteuerung bevorzugt wird.
Das 42-Ω-, 5-V- und 2,7-kHz-Modell reduziert die Stromaufnahme bei Standard-Zubehörbussen für Industrie und Automobil.
Das Modell mit 42 Ω, 5 V und 4,0 kHz bietet dieselbe elektrische Schnittstelle mit einem höherfrequenten Ton für Anwendungen, die von einem schärferen Alarm profitieren.
Alle Varianten haben den gleichen Durchgangsloch-Stiftabstand, sodass bei Reparatur- und Nachrüstprojekten veraltete 9-mm- und 12-mm-Summer ohne Änderungen an der Platine ersetzt werden können.
Der minimale Schalldruck beträgt in der gesamten Serie 85 dB bei 10 cm; Produktionsproben erreichen typischerweise 87 dB bis 95 dB.
| Parameter | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4KHZ |
| Nennspannung | 3 V (Wechselstrom) | 5 V (Wechselstrom) | 5 V (Wechselstrom) |
| Betriebsspannung | 1,5 – 4,5 V | 3 – 7 V | 3 – 7 V |
| Spulenwiderstand | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Resonanzfrequenz | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Tonausgabe bei 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Betriebsstrom | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Beispiel für den Schalldruckbereich | 87,5–94,0 dB | 91,5–94,7 dB | 91,5–94,7 dB |
| Beispielstrombereich | 69,2–75,5 mA | 46,8–51,7 mA | 46,8–51,7 mA |
| Laufwerkskompatibilität | 3,3 V MCU GPIO, Li-Ion | 5V-Logik, Industriebusse | 5V-Logik, Industriebusse |
| Typische Anwendungen | Tragbare Instrumente, intelligente Messgeräte, Verbrauchergeräte | Industriealarme, Automobilzubehör, SPS-Module | Medizinische Geräte, Sicherheitstafeln, Tonunterscheidungssysteme |
Ein einziges mechanisches Design deckt drei elektrische Varianten ab, sodass die Antriebsarchitektur fertiggestellt werden kann, ohne das PCB-Lochlayout zu ändern.
Die 16-Ω-Spule ist auf 3,3-V-Versorgungen abgestimmt, wodurch die Treiberstufe einfach gehalten wird. Die 42-Ω-Spule senkt den Strom auf 5-V-Schienen.
Es stehen zwei Resonanzfrequenzen zur Verfügung: 2,7 kHz für die Durchdringung niederfrequenter Geräusche und 4,0 kHz für eine schärfere Klangqualität.
Das schwarze PBT-Gehäuse verträgt Wellenlöten bei 255 °C und manuelle Nacharbeit bei 360 °C ohne Verformung oder akustische Verschiebung.
Der Durchmesser von 9,0 mm und das Standard-Pin-Raster machen die Serie zu einem direkten Ersatz für viele ältere 9-mm- und 12-mm-Durchsteck-Summer.
Jede Einheit trägt einen Chargencode, der auf das Produktionsdatum, Testaufzeichnungen und Rohstoffchargen verweist und zehn Jahre lang aufbewahrt wird.
| Parameter | Wert | Testbedingungen |
| Nennspannung | 3 V (Wechselstrom) | Resonanzfrequenzreferenz |
| Betriebsspannung | 1,5 – 4,5 V (Wechselstrom) | Antriebssignalspitze |
| Tonausgabe bei 10 cm | ≥ 85 dB | Bei 3 V, 2700 Hz, 10 cm |
| Resonanzfrequenz | 2700 ± 300 Hz | Bei Nennspannung |
| Spulenwiderstand | 16 ± 5 Ω | Bei 25 ℃, Gleichstrom |
| Betriebsstrom | ≤ 80 mA | Bei 3 V, 2700 Hz |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +80 ℃ | Nicht betriebsbereit |

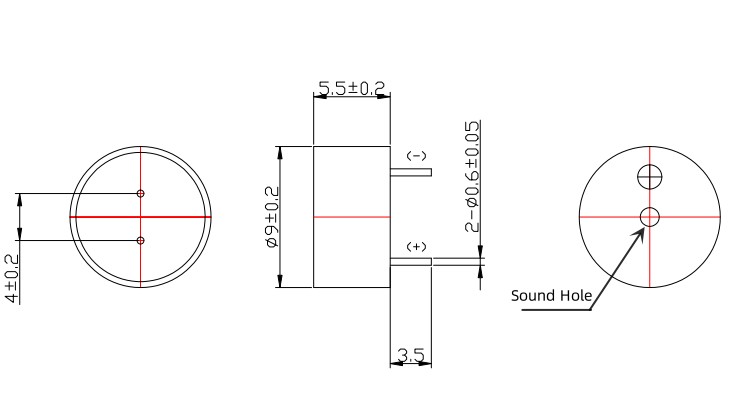

| Abmessung (Durchmesser × H) | 9,0 × 5,5 mm | Körper ohne Stifte |
| Gewicht | 0,71 g | Typisch |
| Gehäusematerial | Schwarzes PBT | UL94 V-0 |
| Parameter | Wert | Testbedingungen |
| Nennspannung | 5 V (Wechselstrom) | Resonanzfrequenzreferenz |
| Betriebsspannung | 3 – 7 V (Wechselstrom) | Antriebssignalspitze |
| Tonausgabe bei 10 cm | ≥ 85 dB | Bei 5 V Resonanzfrequenz 10 cm |
| Resonanzfrequenz | 2700 ± 300 Hz / 4000 ± 300 Hz | Bei Nennspannung |
| Spulenwiderstand | 42 ± 5 Ω | Bei 25 ℃, Gleichstrom |
| Betriebsstrom | ≤ 60 mA | Bei 5 V |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +80 ℃ | Nicht betriebsbereit |
| Abmessung (Durchmesser × H) | 9,0 × 5,5 mm | Körper ohne Stifte |
| Gewicht | 0,71 g | Typisch |
| Gehäusematerial | Schwarzes PBT | UL94 V-0 |
| Verfahren | Temperatur | Zeit | Max geht vorbei |
| Reflow-Löten | 245 ± 15 ℃ | 180 ℃ 40–70 s vorheizen; 245 ℃ 3 s | 3 |
| Wellenlöten ★ | 255 ± 15 ℃ | 4–6 Sek | 2–3 |
| Manuelles Löten ★ | 360 ± 10 ℃ | 2–5 s | 2–3 |
★ Bevorzugte Methoden für die Durchsteckmontage. Das PBT-Gehäuse sorgt für Dimensionsstabilität über diese Profile hinweg und verhindert so ein Lösen der Anschlüsse oder eine Verformung des akustischen Hohlraums.
QMB-09B-03: Handmessgeräte, intelligente Verbrauchsmessgeräte, 3,3-V-Steuerplatinen für Verbrauchergeräte und Li-Ionen-betriebene IoT-Sensoren, bei denen eine Einzelzellenversorgung und ein direkter GPIO-Antrieb wünschenswert sind.
QMB-09B-05: Industrielle SPS-Alarmmodule, 5-V-Kfz-Zubehörschaltkreise, gewerbliche Kühlsteuerungen und unterbrechungsfreie Stromversorgungen, die von einem geringeren Spulenstrom profitieren.
QMB‑09B‑05 4KHZ: medizinische Diagnosegeräte, Einbruchmeldezentralen, tonunterscheidende Alarmnetzwerke und Verbraucherprodukte, die einen Alarm mit höherer Tonhöhe erfordern.
| Variante | Fahrertyp | Konfiguration | Notizen |

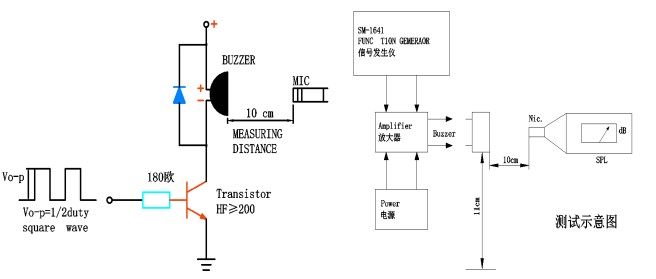

| QMB-09B-03 | Mikrocontroller GPIO | Push-Pull 3,3 V | Stellen Sie sicher, dass der Pin mindestens 70 mA liefern kann. Fügen Sie eine Flyback-Diode über der Spule hinzu. |
| QMB-09B-03 | Open-Collector-Transistor | NPN/PNP mit Pull-up | Ein 1kΩ-Basiswiderstand ist ein typischer Anfangswert. |
| QMB-09B-05 / 4KHZ | 5V-Logikausgang | Direkt oder gepuffert | Die 42-Ω-Spule verbraucht weniger Strom; Bei langen Kabelwegen wird weiterhin ein Transistorpuffer empfohlen. |
| QMB-09B-05 / 4KHZ | Spezieller Summer-Treiber-IC | Rechteckwellenausgang | Passen Sie die Ausgangsfrequenz für maximale Lautstärke an die Nennresonanz des Summers an. |
| Alle Varianten | Audioverstärker | Sinus- oder Rechteckwelle | Stellen Sie sicher, dass die Ausgangsimpedanz des Verstärkers mit dem Spulenwiderstand kompatibel ist. |
Eine Rechteckwelle mit 50 % Einschaltdauer bei der Resonanzfrequenz (2,7 kHz oder 4,0 kHz) und der Nennspannung ergibt den angegebenen Schalldruck. Der Off-Resonance-Antrieb reduziert die Ausgangsleistung um ca. 6 dB pro Oktave.
| Designsituation | Vorteile der QMB-09B-Serie |
| Endgültige Systemspannung noch nicht festgelegt | Ein Footprint akzeptiert 16-Ω- oder 42-Ω-Varianten, sodass das PCB-Design fortgesetzt werden kann, während die Versorgungsschiene bestätigt wird. |
| 2,7 kHz müssen mit 4,0 kHz verglichen werden | Gleicher Antriebsschaltkreis und gleiche Montage, nur die Teilenummer ändert sich während der Akustikprüfung. |
| Reparieren Sie ältere Geräte mit einem veralteten Summer | Der Durchmesser von 9,0 mm und das Standard-Pin-Raster passen oft direkt zu 9-mm- und 12-mm-Summern mit Durchgangsbohrung. |
| Wellenlöten und manuelle Nacharbeit auf derselben Linie | Der PBT-Körper wird speziell für diese thermischen Profile ausgewählt und bleibt formstabil und akustisch konsistent. |
| Reduzierung der Lieferantenzahl | Drei elektrische Konfigurationen werden von einer einzigen mechanischen Familie abgedeckt, was die Qualifikation und den Lageraufwand senkt. |
Mit einem Gewicht von 0,71 g fügt der Summer der Platine nur minimale Masse hinzu und die etablierte Pin-Anordnung beschleunigt die Integration. Beispieldaten bestätigen, dass alle Parameter bequem innerhalb der veröffentlichten Fenster liegen.

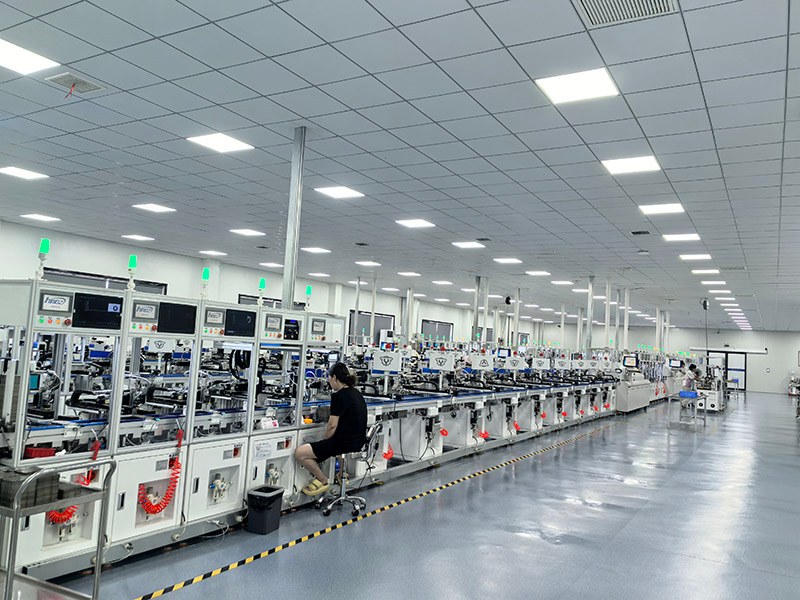

MEIDI Intelligent Technology produziert seit 2011 elektromagnetische und piezoelektrische Akustikkomponenten. Die vertikal integrierte Fabrik des Unternehmens in Jiangsu, China, umfasst hausinternes PBT-Formen, Präzisionsspulenwicklung, automatisierte Montage und vollständige Inline-Akustiktests. Ein nach ISO 9001 zertifiziertes Qualitätssystem und ein spezielles Zuverlässigkeitslabor unterstützen die Konsistenz, die für großvolumige Industrie- und Automobilprogramme erforderlich ist.
Jede Produktionscharge der QMB-09B-Serie wird einer 100-prozentigen Überprüfung des Spulenwiderstands und statistischen Überprüfungen der Resonanzfrequenz unterzogen. Der Schalldruckpegel wird anhand des Mindestwerts von 85 dB bestätigt und die Lötbarkeit wird gemäß J-STD-002 getestet. Die RoHS- und REACH-Konformität wird eingehalten und es stehen vollständige Materialdeklarationen zur Verfügung. Ein auf dem Gehäuse angebrachter Chargencode ermöglicht die Rückverfolgbarkeit bis zum Produktionsdatum, zu den Testprotokollen und zur Rohmaterialcharge für zehn Jahre.
F1: Wie wähle ich zwischen den drei Modellen?
Beginnen Sie mit Ihrer verfügbaren Spannung. Für 3,3-V-Logik oder Einzelzellen-Lithium-Ionen ist der QMB-09B-03 (16 Ω) die natürliche Lösung. Für 5-V-Industrie- oder Automobilschienen reduzieren die Modelle QMB-09B-05 oder QMB-09B-05 4 kHz (beide 42 Ω) den Strombedarf. Wählen Sie dann den Ton: 2,7 kHz für die Durchdringung von Niederfrequenzalarmen, 4,0 kHz für einen helleren, markanteren Klang. Alle drei haben die gleiche Grundfläche, sodass ein späterer Wechsel problemlos möglich ist.
F2: Kann der QMB-09B-03 bei 5 V oder die 42-Ω-Teile bei 3,3 V verwendet werden?
Der Betrieb des 16-Ω-Modells über 4,5 V kann zu einer Überhitzung der Spule führen. Das 42-Ω-Modell erzeugt unter 3 V einen deutlich niedrigeren Schallpegel. Wenn Sie 16 Ω bei 5 V benötigen, fügen Sie einen Vorwiderstand hinzu, um den Strom zu begrenzen; der SPL wird trotzdem sinken. Für 3,3-V-Systeme, die eine höhere Impedanz erfordern, ist die 16-Ω-Variante die bessere Lösung.
F3: Was ist der praktische Unterschied zwischen 2,7 kHz und 4,0 kHz in einer realen Umgebung?
2,7 kHz dämpft tendenziell niederfrequente mechanische Geräusche und eignet sich daher für Fabrikhallen und Außengeräte. 4,0 kHz liegt näher an der Spitze der menschlichen Hörempfindlichkeit und liefert einen klaren, leicht zu unterscheidenden Ton für medizinische, Sicherheits- und Verbrauchergeräte in Innenräumen. Beide sind gleichermaßen robust und zuverlässig.

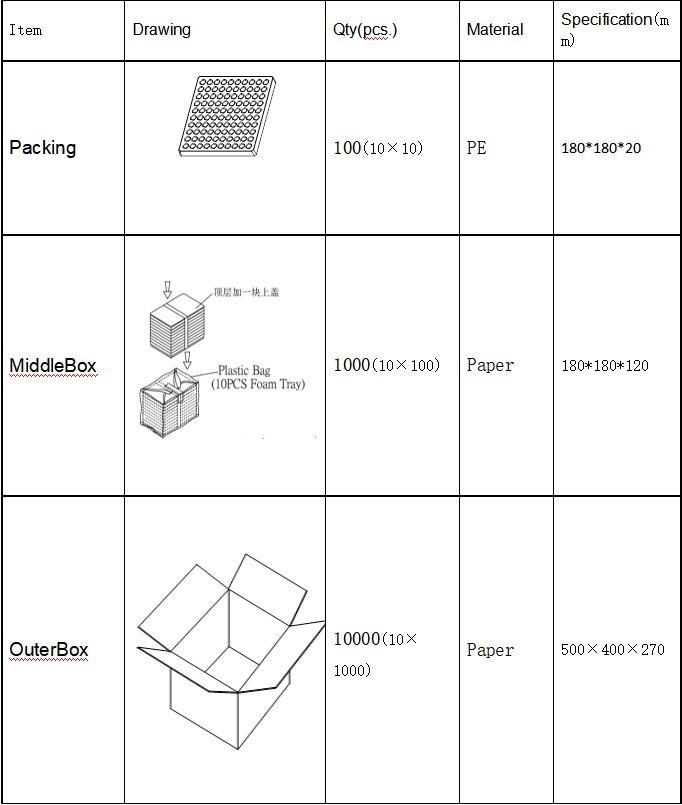

F4: Sind kundenspezifische Leitungslängen oder Band-und-Rollen-Verpackungen verfügbar?
Ja. MEIDI kann gerade, geknickte oder versetzte Leitungsformen für nicht standardmäßige Leiterplattenlayouts liefern. „Tape-and-Reel“ ist für Durchgangslochteile nicht Standard, kann aber für automatisierte Einlegelinien arrangiert werden. Mindestbestellmengen und Lieferzeiten variieren je nach Modifikation.
F5: Kann ich den Summer für einen anderen Ton aus seiner Resonanzfrequenz heraustreiben?
Der Schallpegel sinkt merklich, wenn sich die Antriebsfrequenz von der Resonanz entfernt. Um die maximale Lautstärke zu erreichen, bleiben Sie innerhalb von ±5 % der Nennfrequenz von 2700 Hz oder 4000 Hz. Wenn Ihre Anwendung einen breiten Frequenzbereich benötigt, wäre ein piezoelektrischer Summer oder ein Miniaturlautsprecher die geeignetere Wahl.
Für Querverweisüberprüfungen mit älteren Teilenummern, Bewertungsmustern aller drei Varianten oder benutzerdefinierten Leitungskonfigurationen wenden Sie sich an das MEIDI-Ersatzteilteam. Auf Kompatibilitätsanfragen erhalten Sie in der Regel innerhalb eines Werktages eine Antwort, zusammen mit Pinbelegungszeichnungen und Hinweisen zu Treiberschaltungen.
