Externer Rechteckwellenantrieb mit 2400 Hz für gleichmäßige akustische Ausgabe
42-Ω-Spulenimpedanz für Durchsteck-PCB-Layouts
12 mm Durchmesser für gängige Durchsteck-PCB-Layouts
Min. 85 dB Schalldruck bei 10 cm unter Nenn-Fahrbedingungen
Betriebstemperaturbereich -20℃ bis +70℃
Schwarzes PPO-Gehäuse, kompatibel mit Durchgangsmontageprozessen

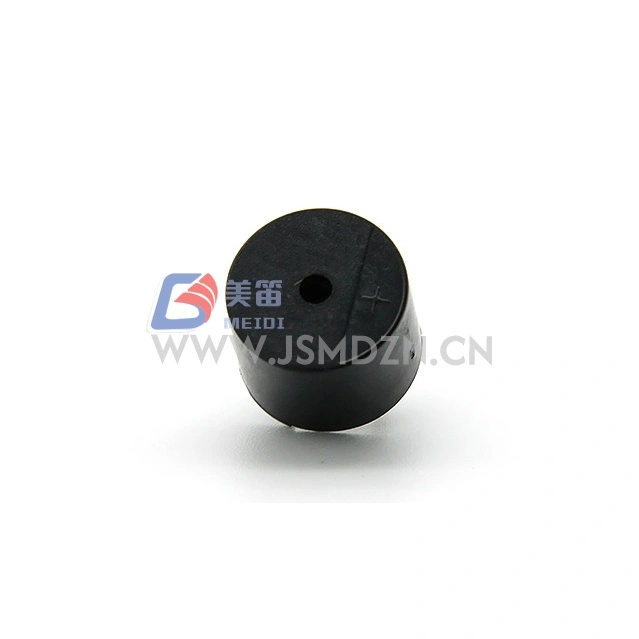

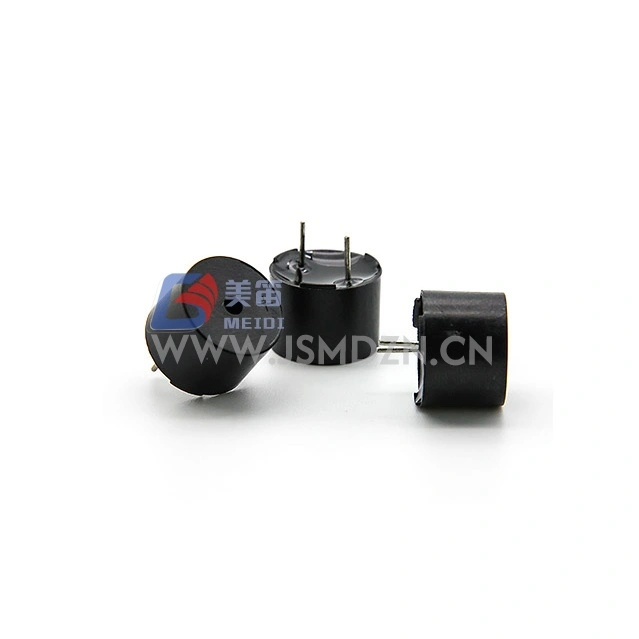

Der MEIDI HN-1295 12 mm 2400 Hz Durchgangsloch-Elektromagnet-Passivsummer ist ein elektromagnetischer Passivsummer, der für die Durchgangslochmontage in elektronischen Systemen entwickelt wurde, die ein externes Antriebssignal zur Tonerzeugung erfordern. Mit einem Gehäusedurchmesser von 12 mm lässt sich dieser Summer in gängige PCB-Layouts integrieren, die in industriellen Schalttafeln, Alarmsystemen, Verbrauchergeräten und Diagnosegeräten verwendet werden.
Die Resonanzfrequenz von 2400 Hz akzeptiert externe Rechteckwellen-Antriebssignale und ermöglicht eine konsistente akustische Rückmeldung, wenn der Antrieb mit oder nahe der Nennfrequenz betrieben wird. Mit einer Nennspannung von 5 Vo-p und einem Betriebsbereich von 3–7 Vo-p bietet der HN-1295 Flexibilität beim Design der Treiberschaltung.
Der Spulenwiderstand von 42 Ω ist für Anwendungen mit Durchsteckmontage geeignet. Das schwarze PPO-Gehäuse bietet strukturelle Stabilität für Durchsteckmontageprozesse.
Externe Laufwerksarchitektur --- akzeptiert Rechtecksignale bei 2400 Hz zur Tonerzeugung; Erfordert Wechselstromerregung, Gleichspannung allein erzeugt keinen Ton

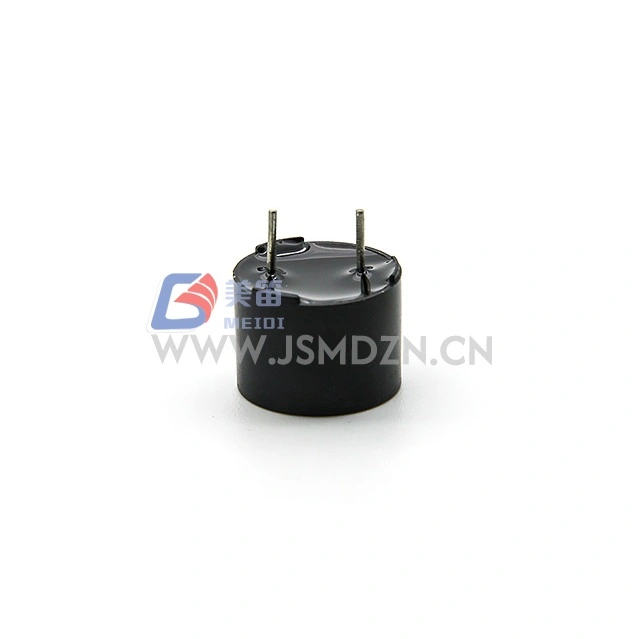

Durchgangsloch-Formfaktor --- 12 mm Durchmesser mit Pin-Konfiguration für Standard-PCB-Layouts
42 Ω Spulenimpedanz --- für Durchsteck-PCB-Layouts
Stabile akustische Ausgabe --- Min. 85 dB bei 10 cm bei Betrieb mit 5 Vo-p, 2400 Hz, 50 % Einschaltdauer, Rechteckwelle
PPO-Gehäusematerial --- schwarzes Gehäuse für Durchsteckkompatibilität
RoHS-Umweltkonformität --- Ja
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer passiver Summer | --- |
| Nennspannung | 5Vo-p | Resonanzfrequenzreferenz |
| Betriebsspannung | 3--7Vo-p | Antriebssignalspitze |

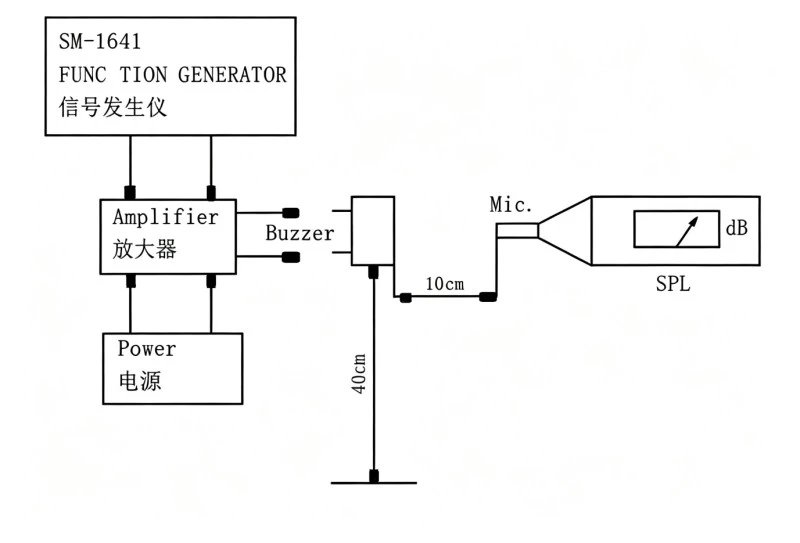

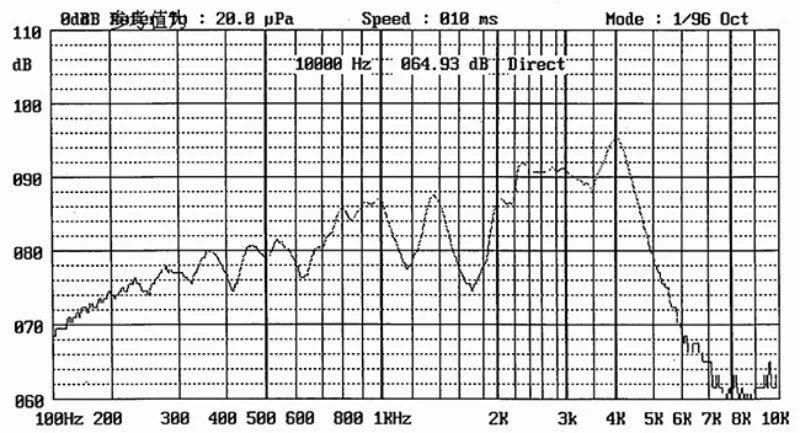

| Schalldruckpegel | Min. 85 dB | Bei 5 Vo-p, 2400 Hz, 50 % Einschaltdauer, 10 cm |
| Resonanzfrequenz | 2400Hz | Bei Nennspannung |
| Spulenwiderstand | 42 ± 5 Ω | --- |
| Nennstrom | Max. 80mA | Bei 5Vo-p, 2400Hz, 50% Einschaltdauer |
| Betriebstemperatur | -20℃ ~ +70℃ | --- |
| Lagertemperatur | -30℃ ~ +80℃ | --- |

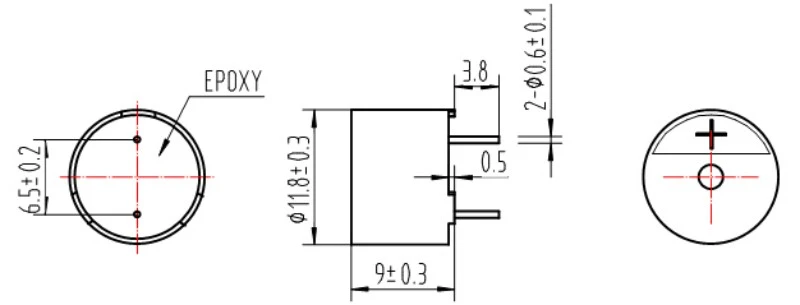

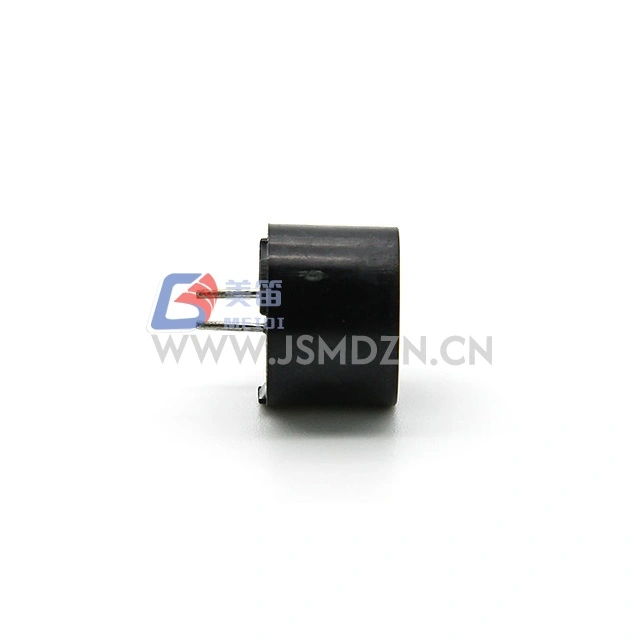

| Äußere Größe | 12mm (Durchmesser) | Körper ohne Stifte |
| Nettogewicht | Ca. 1,5g | --- |
| Gehäusematerial | Schwarzes PPO | --- |
| Umweltschutzverordnung | RoHS | --- |
Alarmmodule für industrielle Schalttafeln, die akustische Alarme erfordern
Sicherheits- und Einbruchmeldesysteme mit Durchsteck-PCB-Designs
Steuerplatinen für Verbrauchergeräte mit Standard-Summermontage
Diagnose- und Testgeräte, die eine akustische Statusanzeige benötigen
SPS- und Automatisierungssysteme mit Antriebsausgängen
Unterbrechungsfreie Stromversorgungseinheiten für Fehlerzustandswarnungen
| Designanforderung | HN-1295 Vorteil |
| PCB-Layouts für die Durchsteckmontage | 12 mm Durchmesser für Standard-Leiterplattenmontage |
| Gleichbleibende Alarmtonfrequenz | 2400 Hz Resonanzfrequenz für gleichmäßigen akustischen Charakter |
| Kompatibilität des Montageprozesses | Schwarzes PPO-Gehäuse für Durchsteckmontage |
| Umweltkonformität | RoHS |
MEIDI stellt HN-1295 mit Qualitätskontrolle in jeder Produktionsphase her, vom Produktdesign über den Einkauf bis hin zur Prüfung. Kontaktieren Sie MEIDI für Zertifizierungsdetails.
Nach einem der folgenden Tests muss das Produkt die Abnahmekriterien erfüllen: keine Mängel oder Beeinträchtigungen im Aussehen und in den elektrischen Eigenschaften (außer SPL); Der Schalldruckpegel darf nicht um mehr als 10 dB gegenüber dem im Datenblatt angegebenen Mindestschalldruckpegel sinken.
| Testgegenstand | Testbedingungen |
| Lebenstest | 25 ± 10 ℃, Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | Lagerung bei -40 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 °C, 90 % bis 95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung (alle 6 Seiten und 3 Kanten), aus 1,2 m Höhe auf eine dicke Holzplatte oder eine 5 cm dicke Hartholzplatte fallen lassen |
| Vibrationstest | 1000 Zyklen/Minute, Amplitude 1,5 mm, 1 Stunde pro Achse, insgesamt 3 Achsen |
Achtung: Vermeiden Sie das Eindringen von Fremdkörpern in das Produkt, einschließlich magnetischer Materialien, wasserlöslicher Materialien und korrosiver Gase, da diese die elektrische Leistung des Produkts beeinträchtigen.

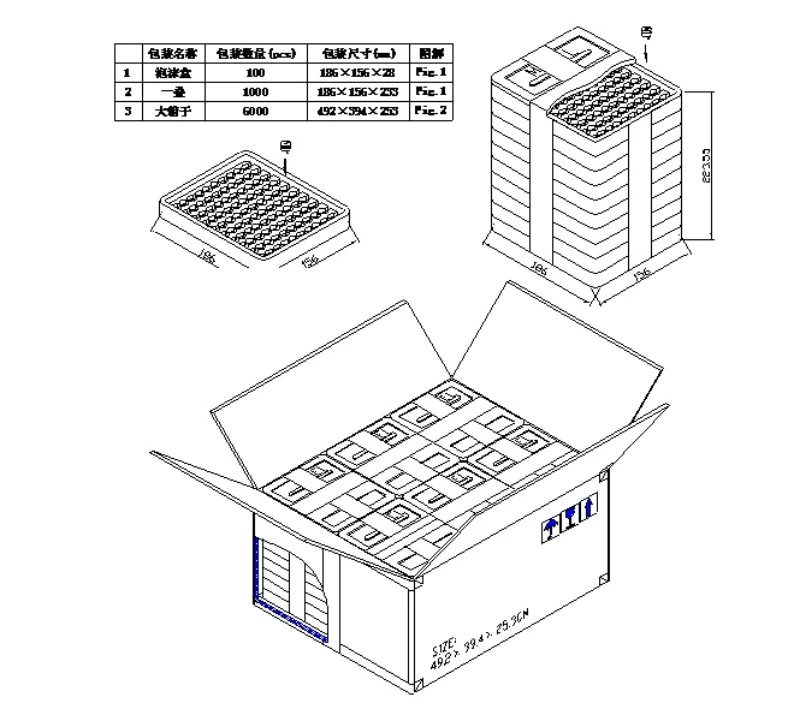

| Artikel | Spezifikation |
| Produkttyp | ELEKTROMAGNETISCHER SUMMER |
| Menge | 6000 STÜCK |
| Kartonvolumen | 52×41,5×27 CM |
1. Benötigt dieser Summer ein externes Antriebssignal oder kann er mit Gleichspannung betrieben werden?
Als passiver elektromagnetischer Summer benötigt der HN-1295 ein externes Wechselstromsignal – typischerweise eine Rechteckwelle bei oder nahe 2400 Hz –, um eine akustische Ausgabe zu erzeugen. Gleichspannung allein erzeugt keinen Ton und kann die Spule durch kontinuierlichen Stromfluss beschädigen.
2. Welche Ansteuerfrequenz wird für eine maximale Schalldruckabgabe empfohlen?
Der maximale Schalldruckpegel liegt bei der Resonanzfrequenz von 2400 Hz. Der Schalldruckpegel nimmt erheblich ab, wenn er außerhalb der Resonanz betrieben wird. Für konstante Min. 85-dB-Ausgang, Antrieb bei 2400 Hz mit 50 % Tastverhältnis, Rechteckwelle bei 5 Vo-p.
3. Welche Treiberschaltung ist für die Spulenimpedanz von 42 Ω geeignet?
Standard-NPN/PNP-Transistorkonfigurationen mit offenem Kollektor und Pull-up-Widerständen sind kompatibel. Stellen Sie bei Mikrocontroller-GPIO-Direktantrieb sicher, dass der Port ≥80 mA liefern oder aufnehmen kann. Beim Fahren mit induktiven Lasten oder Relaisschaltungen empfiehlt sich der Einsatz einer Flyback-Diode.
4. Welche Lötmethode wird für diesen Durchsteck-Summer empfohlen?
HN-1295 ist mit Standard-Durchgangswellenlötprozessen kompatibel. Für manuelles Löten kontaktieren Sie MEIDI für empfohlene Temperatur- und Dauerspezifikationen.
5. Sind kundenspezifische Resonanzfrequenzen oder Spulenwiderstände verfügbar?
Kontaktieren Sie MEIDI für technische Anfragen zu kundenspezifischen Konfigurationen.
Für technische Datenblätter, Anwendungshinweise zu Antriebsschaltungen oder OEM-Konfigurationsdiskussionen wenden Sie sich an die Anwendungstechnik von MEIDI.
