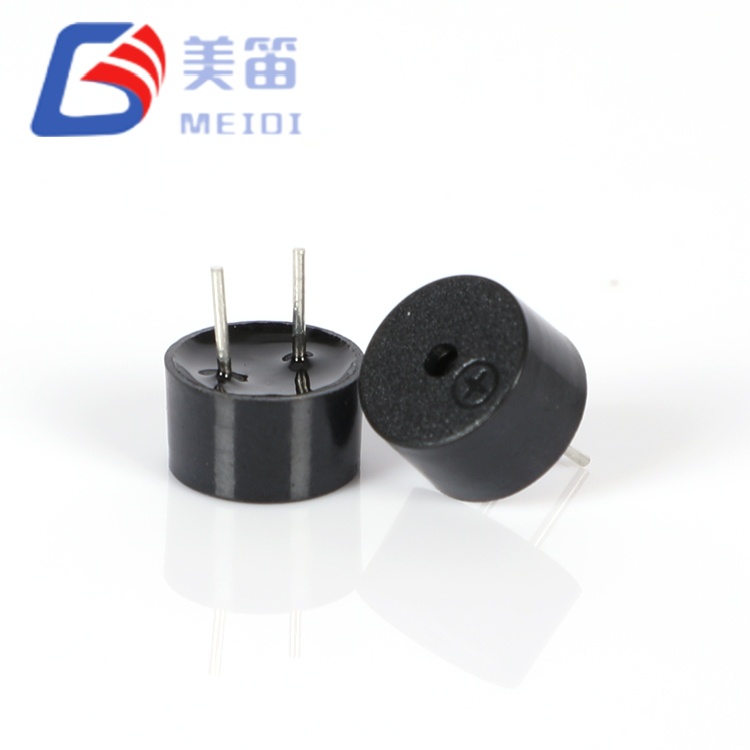

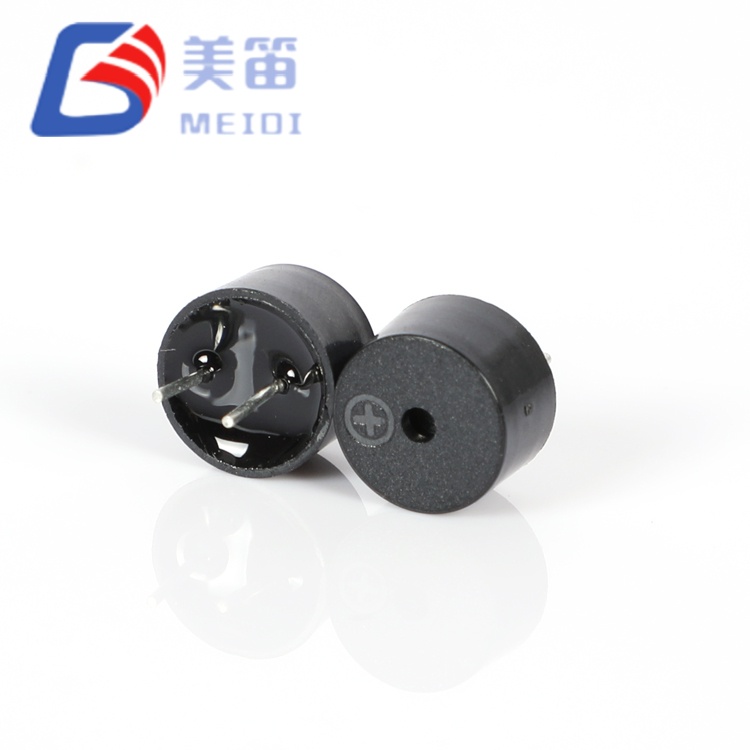

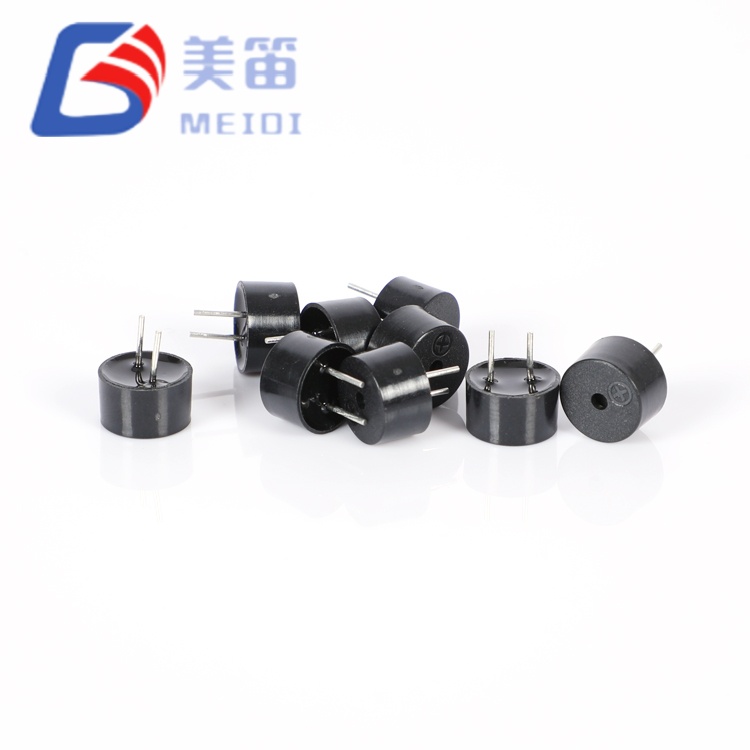

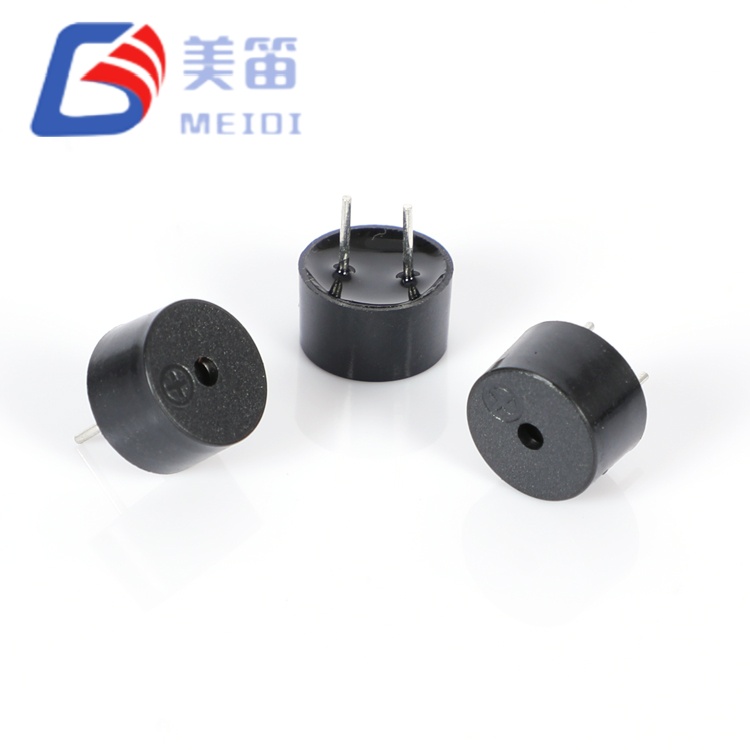

9 * 4,2 mm magnetischer passiver Summer

Der 9 x 4,2 mm große magnetische passive Summer besteht aus drei passiven elektromagnetischen Summern, die sich eine gemeinsame 9,0 x 5,5 mm große, durchkontaktierte mechanische Plattform teilen und eine Spannungs-, Impedanz- und Frequenzauswahl ohne Änderungen am PCB-Layout ermöglichen. Diese Familie löst eine häufige Beschaffungsherausforderung: Ingenieure stehen häufig vor Kompromissen zwischen Antriebsspannung, Stromverbrauch und akustischem Charakter, die eine kostspielige Neukonstruktion der Mechanik erfordern, wenn sich die ursprüngliche Wahl als nicht optimal erweist.

Diese passiven Summer werden im MEIDI-Werk in Jiangsu hergestellt und erfordern eine externe Wechselstromanregung – typischerweise ein Rechteckwellen- oder PWM-Signal von einem Mikrocontroller oder einem speziellen Treiber. Die einheitliche Grundfläche bedeutet, dass für alle Varianten identische Lochmuster, Sperrzonen und Gehäuseakustikmodelle gelten. Lediglich die Antriebsschaltung und die Stücklistenposition unterscheiden sich. Das schwarze PBT-Gehäuse widersteht Wellenlöten bei 255 °C und manueller Nachbearbeitung bei 360 °C, wodurch die Serie sowohl für die automatisierte Massenmontage als auch für die Reparatur älterer Geräte geeignet ist.

Kerntechnische Vorteile

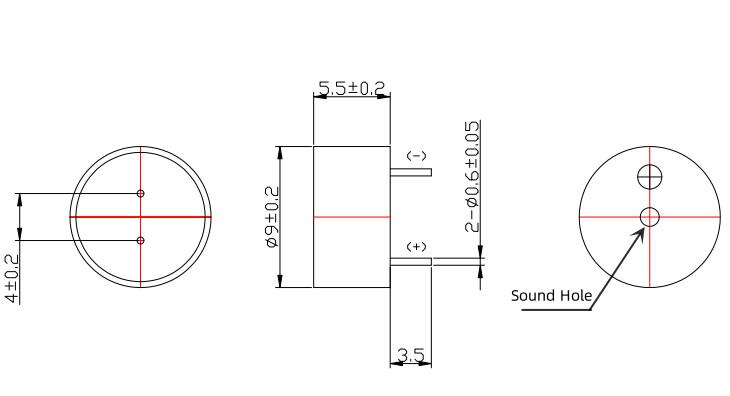

Einheitliche mechanische Plattform – identische Grundfläche von 9,0 x 5,5 mm und identische Pin-Konfiguration bei allen Varianten; Bewerten Sie elektrische Optionen ohne Überarbeitung des PCB-Layouts

Spannungsoptimierte Impedanzpaarung – 16 Ω für einfachen 3,3-V-Direktantrieb; 42 Ω für 5 V reduzierten Stromwirkungsgrad

Frequenzwählbare Akustik – 2,7 kHz für niederfrequente Warnungen; 4,0 kHz für Klangklarheit bei höheren Frequenzen

Reparaturtolerantes PBT-Gehäuse – widersteht Wellenlöten bei 255 °C, manuellem Löten bei 360 °C und wiederholter Nacharbeit ohne akustische Beeinträchtigung

Legacy-kompatibler Durchgangsloch-Footprint – direkter Ersatz für veraltete 9-mm- und 12-mm-Summer nach Industriestandard

Vollständige Chargenrückverfolgbarkeit – die Chargencodemarkierung ermöglicht die 10-jährige Aufbewahrung von Produktionsdatum, Testdaten und Rohstoffchargenaufzeichnungen

Zielanwendungssegmente

QMB-09B-03: Batteriebetriebene tragbare Instrumente, Smart-Metering-Infrastruktur, 3,3-V-Steuerplatinen für Verbrauchergeräte, Li-Ionen-betriebene IoT-Sensoren, tragbare Diagnosetools

QMB-09B-05: Industrielle SPS-Alarmmodule, 5-V-Automobilzubehörsysteme, gewerbliche Kühlsteuerungen, unterbrechungsfreie Stromversorgungen, Gebäudeautomationstafeln

QMB-09B-05 4KHZ: Medizinische Diagnosegeräte, die scharfe Alarmtöne erfordern, Sicherheits-Einbruchmeldezentralen mit Tonunterscheidung, Unterhaltungselektronik, die akustisches Branding erfordert, Zugangskontrollsysteme mit mehreren akustischen Hinweisen

Fertigungsqualität und Chargenrückverfolgbarkeit

MEIDI produziert die QMB-09B-Serie auf speziellen Durchsteckmontagelinien mit automatisierten Wickel-, Löt- und Prüfstationen. Unser Produktionsstandort in Jiangsu folgt den ISO 9001-Protokollen und verfügt über prozessbegleitende Kontrollen in jeder Produktionsphase. Jede Charge trägt eine Chargencode-Kennzeichnung auf dem Gehäuse, die eine 10-jährige Rückverfolgbarkeit auf das Produktionsdatum, Prüfprotokolle und Rohstoffzertifikate ermöglicht.

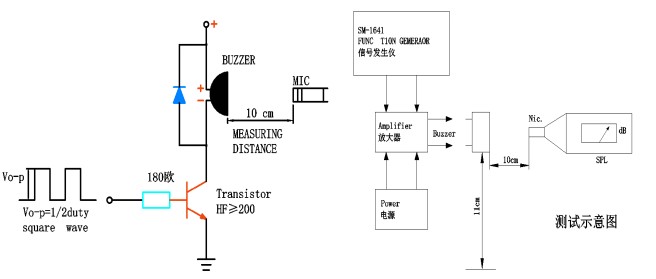

Die Qualifizierung auf Chargenebene umfasst:

Spulenwiderstand 100 %-Test – Toleranzüberprüfung gemäß Variantenspezifikation (16 Ω ± 5 Ω oder 42 Ω ± 5 Ω)

Stichprobenprüfung der Resonanzfrequenz – statistische Probenahme bei Nennfrequenz ±11 %; typischer Messbereich 2650–2740 Hz für 2,7-kHz-Varianten

SPL-Chargenüberprüfung – mindestens ≥85 dB bei Nennbedingungen; Der Probenmittelwert liegt typischerweise bei 90–93 dB

Validierung der Stromaufnahme – ≤80 mA (QMB-09B-03) oder ≤60 mA (QMB-09B-05-Varianten) bei Nennspannung

Lötbarkeit gemäß J-STD-002 – Kategorie 3, 260 °C Benetzungsbalance mit vollständiger Bleiabdeckung

RoHS- und REACH-Konformität – vollständige Materialdeklaration und Zertifikat auf Anfrage erhältlich

Thermoschockwechsel – 5 Zyklen zwischen -30 °C und +80 °C mit 30-minütiger Verweildauer pro Extremfall, um die strukturelle Integrität des PBT-Gehäuses und der internen Verbindungen zu überprüfen

Serien-FAQ – Praktische Anleitung für Design und Beschaffung

F1: Wie wähle ich zwischen QMB-09B-03, QMB-09B-05 und QMB-09B-05 4KHZ?

Die Auswahl richtet sich nach Ihrer verfügbaren Antriebsspannung, Ihrem aktuellen Budget und Ihren akustischen Vorlieben. Der QMB-09B-03 (16 Ω, 1,5–4,5 V) ist für 3,3-V-Logik- und Li-Ionen-Batteriesysteme optimiert, bei denen ein direkter MCU-GPIO-Antrieb gewünscht ist. Sein geringerer Spulenwiderstand entzieht den 3,3-V-Schienen mehr Strom und erzeugt so einen höheren Schalldruck pro Volt als die 42-Ω-Variante bei gleicher Antriebsspannung. Der QMB-09B-05 (42 Ω, 3–7 V) ist für 5-V-Industrie- und Automobilbusse konzipiert, bei denen eine reduzierte Stromaufnahme (≤60 mA vs. ≤80 mA) für das Wärmemanagement und die Stromversorgungsbelastung von Bedeutung ist. Die 4-kHz-Variante bietet die gleiche Spannungskompatibilität mit höherfrequenter Klangklarheit für Anwendungen, bei denen 2,7 kHz zu niedrig ist oder durch Umgebungsgeräusche überdeckt wird.

F2: Kann ich QMB-09B-03 in einem 5-V-System oder QMB-09B-05 in einem 3,3-V-System verwenden?

Ohne Modifikation nicht zu empfehlen. Der QMB-09B-03 ist für maximal 4,5 V ausgelegt; Beim Anlegen von 5 V besteht die Gefahr einer Spulenüberhitzung und die Spezifikation von ≤80 mA kann überschritten werden. Die Mindestbetriebsspannung des QMB-09B-05 beträgt 3 V; Bei 3,3 V erzeugt die 42-Ω-Spule eine reduzierte Leistung unterhalb der Nennspezifikation. Fügen Sie bei 5-V-Systemen, die eine Antriebscharakteristik von 16 Ω erfordern, einen Vorwiderstand (normalerweise 47–100 Ω) hinzu, um den Strom auf sichere Werte zu begrenzen. Für 3,3-V-Systeme, die 42-Ω-Eigenschaften erfordern, sollten Sie stattdessen den QMB-09B-03 in Betracht ziehen oder prüfen, ob eine 5-V-Versorgung separat zum Summer geleitet werden kann.

F3: Was ist der praktische Unterschied zwischen 2,7 kHz und 4,0 kHz in typischen Umgebungen?

2,7 kHz sorgen für eine Durchdringung niedrigerer Frequenzen und unterdrücken mechanische Umgebungsgeräusche, die in Fabrikhallen, Fahrzeugkabinen und Maschinengehäusen häufig vorkommen. 4,0 kHz liefert einen höherfrequenten Klangcharakter mit starker Wahrnehmbarkeit in ruhigeren Innenräumen wie medizinischen Einrichtungen, Büros und Verbraucherumgebungen. Bei Außenanwendungen breiten sich 2,7 kHz mit geringerer atmosphärischer Dämpfung über die Entfernung aus. Beide Frequenzen sind gleichermaßen herstellbar und weisen identische Zuverlässigkeits- und Lebensdauereigenschaften auf; Bei der Auswahl kommt es auf akustische Vorlieben und Umgebungsgeräusche an.

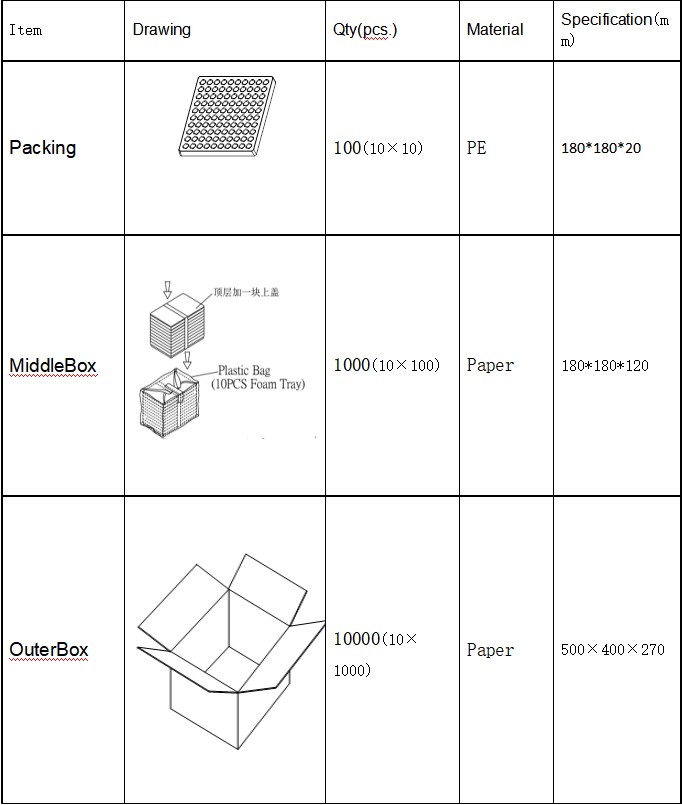

F4: Sind kundenspezifische Leitungslängen, alternative Stiftformen oder Band-und-Rollen-Verpackungen verfügbar?

Ja. MEIDI unterstützt kundenspezifisches Zuschneiden der Leitungen (gerade, geknickt, versetzt oder vertikal) für nicht standardmäßige PCB-Layouts oder Gehäuse mit eingeschränkter Höhe. Die Tape-and-Reel-Verpackung ist bei Durchgangsloch-Summern nicht Standard, kann aber für die automatische Bestückung großer Mengen mit minimalen Bestellmengen arrangiert werden. Bei der kundenspezifischen Lead-Formierung verlängert sich die Vorlaufzeit je nach Volumen und Komplexität in der Regel um 2 bis 4 Wochen. Senden Sie eine OEM-Konfigurationsanfrage für ein Angebot und eine Machbarkeitsbewertung.

F5: Kann ich diese Summer mit einer anderen Frequenz als der Nennresonanz betreiben?

Der Schalldruckpegel nimmt ab, wenn man sich von der Resonanz entfernt – der Ausgangspegel sinkt um ca. 6 dB pro Oktave außerhalb der Resonanz. Für maximale Lautstärke fahren Sie mit der Nennfrequenz (2700 Hz oder 4000 Hz) ±5 %. Für Mehrton- oder Musikanwendungen, die einen breiten Frequenzgang erfordern, sollten Sie stattdessen einen piezoelektrischen Summer oder einen Miniaturlautsprecher in Betracht ziehen. Die QMB-09B-Serie ist für Alarmtöne mit fester Frequenz optimiert, bei denen ein maximaler Schalldruckpegel pro Watt die Hauptanforderung ist.

F6: Wie hoch ist die erwartete akustische Lebensdauer bei Dauerbetrieb und Nennspannung?

Die QMB-09B-Serie ist eine passive Komponente; Die Lebensdauer hängt vom Arbeitszyklus des Antriebssignals, der Umgebungstemperatur und der Spannung ab. Die Standardqualifikation umfasst 96 Stunden Dauerbetrieb bei Nennspannung mit 1/2 Arbeitszyklus-Rechteckwelle bei 25 °C. Bei erweiterten Dauertonanwendungen verlängert die Reduzierung des Arbeitszyklus (z. B. 1 Sekunde ein, 4 Sekunden aus) die Lebensdauer und reduziert die Spulenerwärmung. Wenden Sie sich für anwendungsspezifische Schätzungen der Lebensdauer unter Ihren Betriebsbedingungen an die Werkstechnik.
