Externer Rechteckwellenantrieb mit 2048 Hz
45Ω Spulenimpedanz
16 mm Durchmesser für Leiterplattenlayouts mit Durchgangsbohrung
Min. 85 dB Schalldruck bei 10 cm unter Nenn-Fahrbedingungen
Betriebstemperaturbereich -20℃ bis +70℃
Schwarzes Norylgehäuse für Durchsteckmontage

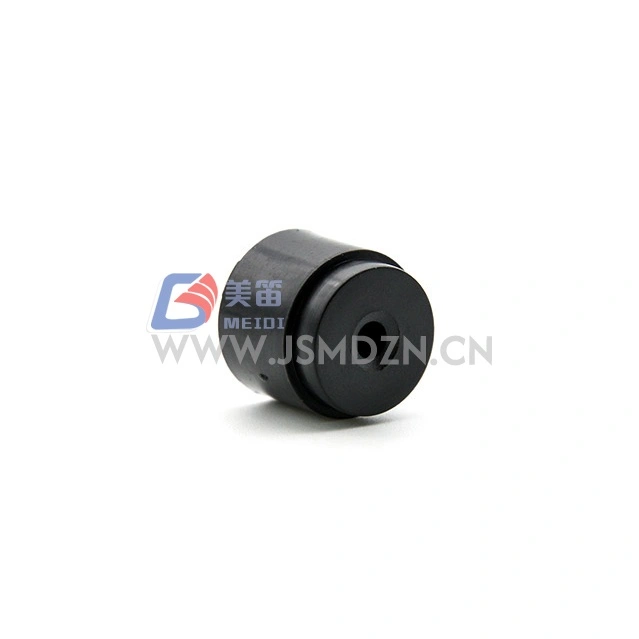

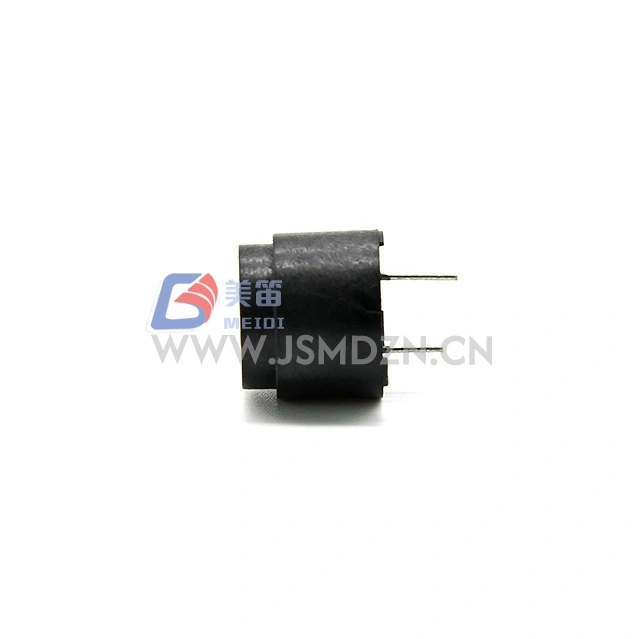

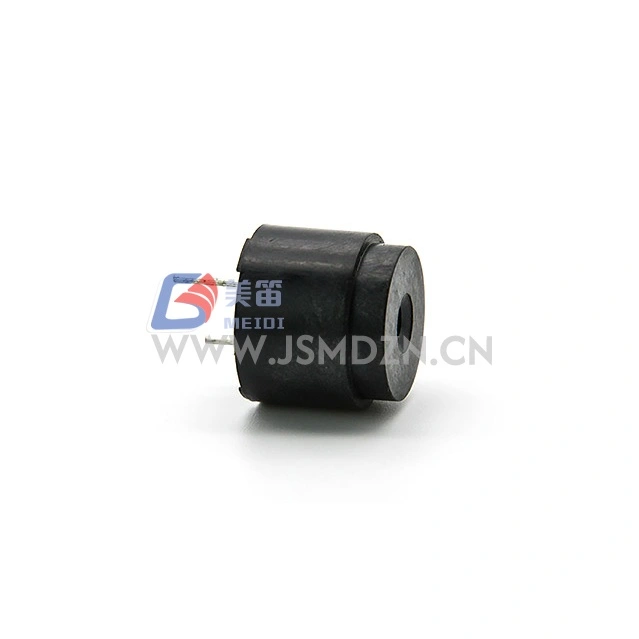

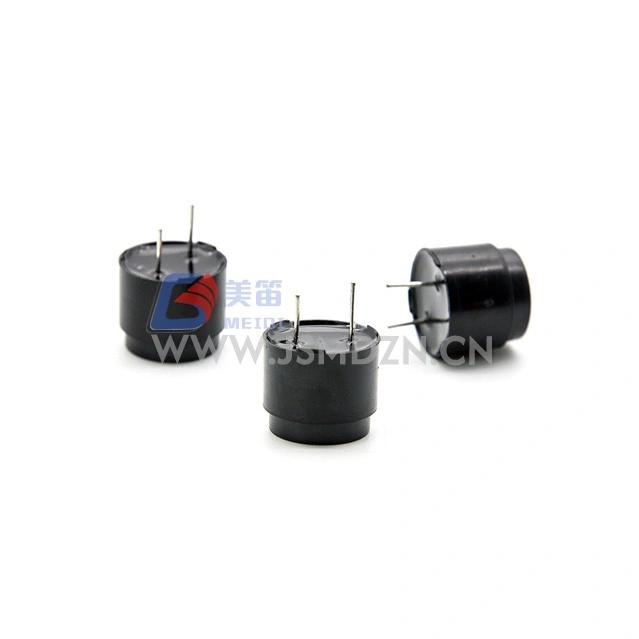

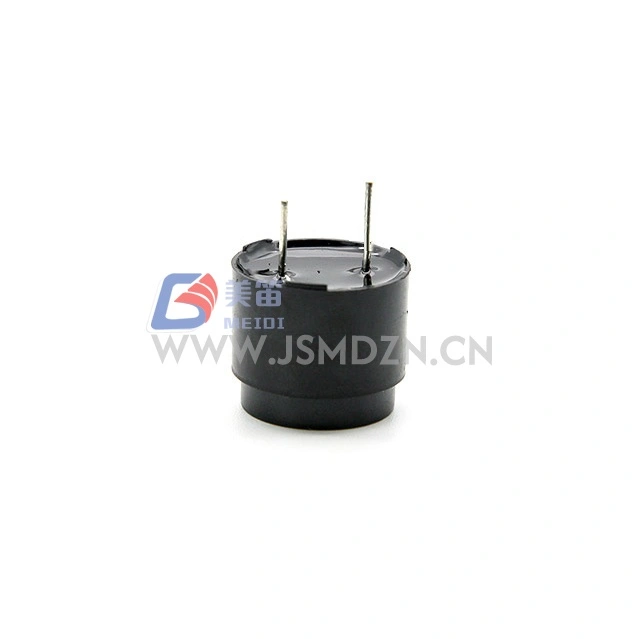

Der MEIDI HN-1614 16 mm 2048 Hz Durchsteck-Elektromagnetischer Passiv-Summer ist ein elektromagnetischer Passiv-Summer, der für die Durchsteckmontage in elektronischen Systemen entwickelt wurde, die ein externes Antriebssignal zur Tonerzeugung benötigen. Mit einem Gehäusedurchmesser von 16 mm lässt sich dieser Summer in Durchsteck-PCB-Layouts integrieren.
Die Resonanzfrequenz von 2048 Hz akzeptiert externe Rechteckwellen-Antriebssignale. Mit einer Nennspannung von 6 Vo-p und einem Betriebsbereich von 4 bis 8 Vo-p eignet sich der HN-1614 für Antriebsschaltungen innerhalb dieses Spannungsbereichs.
Der Spulenwiderstand von 45 Ω passt zu Treiberschaltungen, die für diesen Impedanzbereich ausgelegt sind. Das schwarze Noryl-Gehäuse bietet strukturelle Stabilität für Durchsteckmontageprozesse.
Externe Laufwerksarchitektur --- akzeptiert Rechtecksignale bei 2048 Hz zur Tonerzeugung; Gleichspannung allein erzeugt keinen Ton (allgemeine Eigenschaft elektromagnetischer passiver Summer)
Durchgangsloch-Formfaktor --- 16 mm Durchmesser mit Pin-Konfiguration für Durchgangsloch-PCB-Layouts
45 Ω Spulenimpedanz --- für Treiberschaltungsanpassung innerhalb des Nennspannungsbereichs
Stabile akustische Ausgabe --- Min. 85 dB bei 10 cm bei Betrieb mit 6 Vo-p, 2048 Hz, 50 % Einschaltdauer, Rechteckwelle
Noryl-Gehäusematerial --- schwarzes Gehäuse für Durchsteckmontage
RoHS-Umweltkonformität --- Ja
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer passiver Summer | --- |
| Nennspannung | 6Vo-p | Resonanzfrequenzreferenz |
| Betriebsspannung | 4--8Vo-p | Antriebssignalspitze |
| Schalldruckpegel | Min. 85 dB | Bei 6Vo-p, 2048Hz, 50% Einschaltdauer, 10cm |
| Resonanzfrequenz | 2048Hz | Bei Nennspannung |
| Spulenwiderstand | 45 ± 5 Ω | --- |
| Nennstrom | Max. 40mA | Bei 6Vo-p, 2048Hz, 50 % Einschaltdauer |
| Betriebstemperatur | -20℃ ~ +70℃ | --- |
| Lagertemperatur | -30℃ ~ +80℃ | --- |

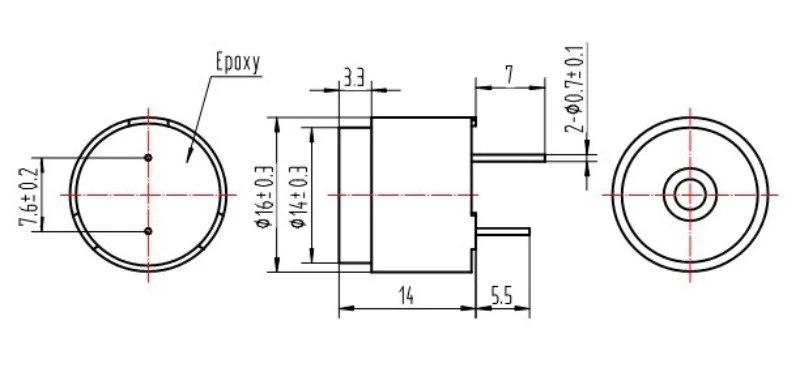

| Äußere Größe | 16mm (Durchmesser) | Körper ohne Stifte |
| Nettogewicht | Ca. 4,6g | --- |
| Gehäusematerial | Schwarzes Noryl | --- |
| Umweltschutzverordnung | RoHS | --- |

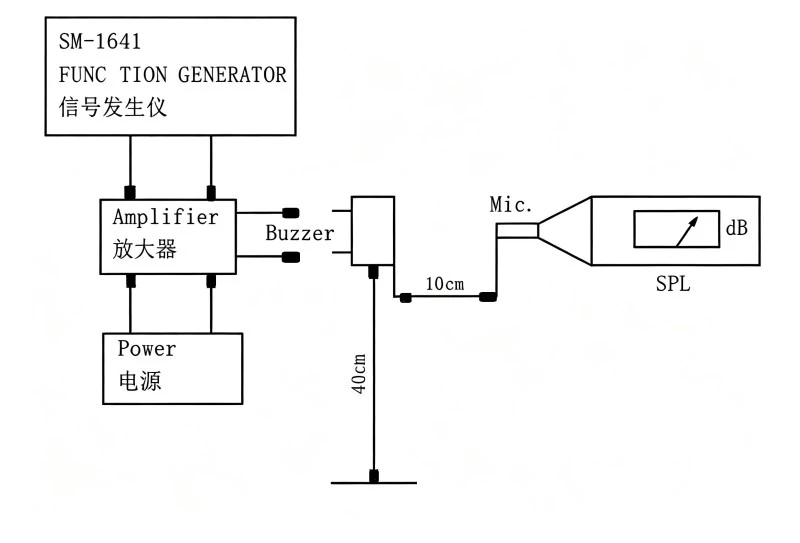

Standardtestbedingungen: Temperatur: 25 ± 3 °C, Luftfeuchtigkeit: 60 ± 10 % relative Luftfeuchtigkeit, Druck: 860–1060 hPa
Alarmmodule für industrielle Schalttafeln
Sicherheits- und Einbruchmeldesysteme
Steuerplatinen für Verbrauchergeräte
Diagnose- und Testgeräte
SPS- und Automatisierungssysteme
Unterbrechungsfreie Stromversorgungseinheiten
| Designanforderung | HN-1614 Vorteil |
| PCB-Layouts für die Durchsteckmontage | 16 mm Durchmesser für Standardmontage |
| Gleichbleibende Alarmtonfrequenz | 2048Hz Resonanzfrequenz |
| Kompatibilität des Montageprozesses | Schwarzes Norylgehäuse für Durchsteckmontage |
| Umweltkonformität | RoHS |
MEIDI stellt HN-1614 mit Qualitätskontrolle in jeder Produktionsphase her, vom Produktdesign über den Einkauf bis hin zur Prüfung. Kontaktieren Sie MEIDI für Zertifizierungsdetails.
Nach einem der folgenden Tests muss das Produkt die Abnahmekriterien erfüllen: keine Mängel oder Beeinträchtigungen im Aussehen und in den elektrischen Eigenschaften (außer SPL); Der Schalldruckpegel darf nicht um mehr als 10 dB gegenüber dem im Datenblatt angegebenen Mindestschalldruckpegel sinken.
| Testgegenstand | Testbedingungen |
| Lebenstest | 25 ± 10 ℃, Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | Lagerung bei -30 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 °C, 90 % bis 95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung (alle 6 Seiten und 3 Kanten), aus 1,2 m Höhe auf eine dicke Holzplatte oder eine 5 cm dicke Hartholzplatte fallen lassen |
| Vibrationstest | 1000 Zyklen/Minute, Amplitude 1,5 mm, 1 Stunde pro Achse, insgesamt 3 Achsen |
Achtung: Vermeiden Sie das Eindringen von Fremdkörpern in das Produkt, einschließlich magnetischer Materialien, wasserlöslicher Materialien und korrosiver Gase, da diese die elektrische Leistung des Produkts beeinträchtigen.
| Parameter | Wert |
| Produktbeschreibung | ELEKTROMAGNETISCHER SUMMER |
| Menge | 6000 STÜCK |
| Kartonvolumen | 52×41,5×27 CM |
1. Benötigt dieser Summer ein externes Antriebssignal oder kann er mit Gleichspannung betrieben werden?
Als passiver elektromagnetischer Summer benötigt der HN-1614 ein externes Wechselstromsignal – typischerweise eine Rechteckwelle bei oder nahe 2048 Hz –, um eine akustische Ausgabe zu erzeugen. Gleichspannung allein erzeugt keinen Ton und kann die Spule durch kontinuierlichen Stromfluss beschädigen (allgemeine Eigenschaft elektromagnetischer passiver Summer).
2. Welche Ansteuerfrequenz wird für eine maximale Schalldruckabgabe empfohlen?

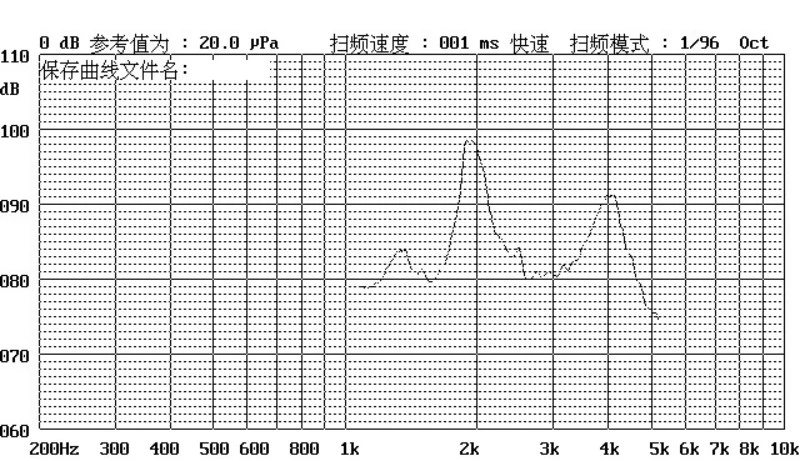

Der maximale Schalldruckpegel liegt bei der Resonanzfrequenz von 2048 Hz. Der Schalldruckpegel nimmt erheblich ab, wenn er außerhalb der Resonanz betrieben wird. Für konstante Min. 85-dB-Ausgang, Antrieb bei 2048 Hz mit 50 % Tastverhältnis, Rechteckwelle bei 6 Vo-p.
3. Welche Treiberschaltung ist für die Spulenimpedanz von 45 Ω geeignet?
Standard-NPN/PNP-Transistorkonfigurationen mit offenem Kollektor und Pull-up-Widerständen sind kompatibel. Überprüfen Sie bei Mikrocontroller-GPIO-Direktantrieben, ob der Port Strom basierend auf der Nennstromspezifikation (max. 40 mA) liefern oder aufnehmen kann. Beim Fahren mit induktiven Lasten oder Relaisschaltungen empfiehlt sich der Einsatz einer Flyback-Diode.
4. Welche Lötmethode wird für diesen Durchsteck-Summer empfohlen?
HN-1614 ist mit Standard-Durchgangswellenlötprozessen kompatibel. Für manuelles Löten kontaktieren Sie MEIDI für empfohlene Temperatur- und Dauerspezifikationen.
5. Sind kundenspezifische Resonanzfrequenzen oder Spulenwiderstände verfügbar?
Kontaktieren Sie MEIDI für technische Anfragen zu kundenspezifischen Konfigurationen.
Für technische Datenblätter, Anwendungshinweise zu Antriebsschaltungen oder OEM-Konfigurationsdiskussionen wenden Sie sich an die Anwendungstechnik von MEIDI.
