Zusamenfassend:Ein elektromagnetischer Summer (oft auch magnetischer Summer genannt) verwandelt eine kleine Schwingspule aus Spule und Magnet in einen zuverlässigen akustischen Alarm für Geräte, Alarme, Automobil- und Industrieprodukte. Dieser Leitfaden aus dem Jahr 2026 erklärt, wie ein elektromagnetischer Summer funktioniert, vergleicht aktive mit passiven und magnetischen mit piezoelektrischen Konstruktionen, listet die wichtigsten zu überprüfenden Spezifikationen auf und zeigt, wie MEIDI kundenspezifische und OEM-Lösungen für elektromagnetische Summer für Designingenieure und Beschaffungsteams entwickelt.
Ein elektromagnetischer Summer ist ein elektroakustischer Wandler, der um eine Spule, einen Permanentmagneten und eine ferromagnetische Membran (normalerweise eine kleine Stahlkappe) herum aufgebaut ist. Wenn Strom durch die Spule fließt, wird sie zu einem Elektromagneten, der die Membran zum Magneten zieht. Wenn der Strom umgekehrt wird, springt die Membran zurück. Wiederholen Sie das tausende Male pro Sekunde und Sie erhalten einen Ton. Im Gegensatz zu einem piezoelektrischen Summer, der eine Keramikscheibe bewegt, nutzt ein elektromagnetischer Summer einen beweglichen Spulenmechanismus – das gleiche Prinzip wie ein auf wenige Millimeter geschrumpfter Lautsprecher. Das macht elektromagnetische Summer zu einer vertrauten, kostengünstigen Wahl für jedes Produkt, das einfach nur gehört werden muss.
Da der Mechanismus mechanisch und in sich geschlossen ist, funktioniert ein elektromagnetischer Summer auch bei Vibrationen, Feuchtigkeitsschwankungen und jahrelangen Schaltzyklen. Bei Schalttafeln, Messgeräten und Konsumgütern bleibt der elektromagnetische Summer der Standard-Signalgeber, wenn ein klarer, tiefer Ton wichtiger ist als der absolute Mindeststromverbrauch.
Der Mechanismus ist das Moving-Coil-Prinzip (Schwingspule). Bei einem passiven elektromagnetischen Summer liefern Sie ein alternierendes oder gepulstes Antriebssignal, das die Spule wiederholt mit Strom versorgt; Die Membran schwingt mit der Antriebsfrequenz und strahlt Schall ab. Bei einem aktiven elektromagnetischen Summer übernimmt ein interner Oszillator die Umschaltung von einer Gleichstromversorgung für Sie. Zwei Fakten prägen das Design:
Aus diesem Grund klingt derselbe elektromagnetische Summer bei seiner Nennresonanzfrequenz lauter als ohne. Wenn Sie einen elektromagnetischen Summer spezifizieren, ist die Resonanzfrequenz die Zahl, die über die tatsächliche Lautstärke in Ihrem Gehäuse entscheidet.
Dies ist der erste Schritt bei der Auswahl eines elektromagnetischen Summers: Liegt die Schwingung im Inneren des Teils oder in Ihrer Firmware?

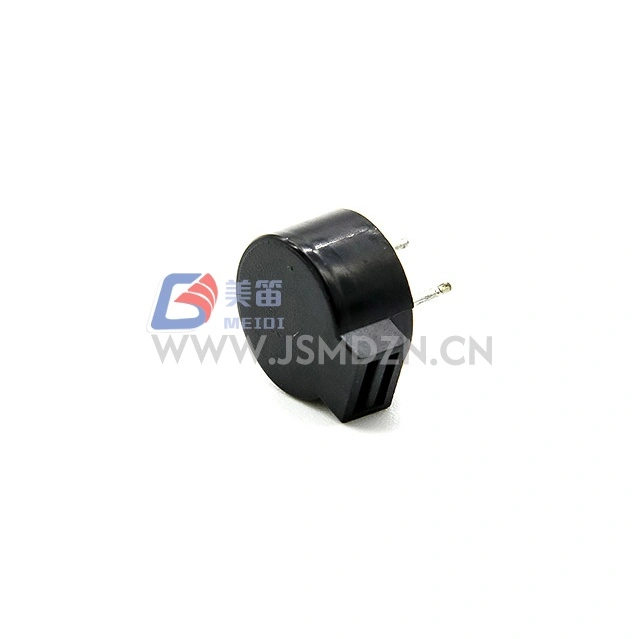

Ein passiver elektromagnetischer Summer enthält nur die Spule und die Membran – keinen Oszillator. Sie geben ihm ein Rechteckwellen- oder Wechselstromsignal mit der Tonfrequenz, und er erklingt auf dieser Frequenz. Der Vorteil liegt in der Tonhöhensteuerung: Ein passiver elektromagnetischer Summer kann Melodien, zweifarbige Alarme oder einen einzelnen Bestätigungston erzeugen. Der Preis besteht darin, dass Ihr MCU oder ein Treiber-IC die Wellenform erzeugen muss.
Ein aktiver elektromagnetischer Summer integriert einen internen Oszillator. Legen Sie Gleichstrom innerhalb des Nennbereichs an und es piept von selbst mit einem festen Ton. Für einen einfachen „Einschaltton“ oder einen Fehleralarm ist ein aktiver elektromagnetischer Summer der schnellste Weg – kein Code, keine zusätzlichen Teile, nur eine Spannungsschiene und ein Vorwiderstand.
Kurze Regel:Benötigen Sie einen festen Alarmton ohne Firmware? Wählen Sie einen aktiven elektromagnetischen Summer. Benötigen Sie eine Tonhöhenregelung, Musik oder einen zweifarbigen Alarm? Wählen Sie einen passiven elektromagnetischen Summer und betreiben Sie ihn.
Beide machen Geräusche; sie machen es anders. Ein magnetischer (elektromagnetischer) Summer bewegt eine Spule und einen Magneten; Ein piezoelektrischer Summer bewegt eine Keramikscheibe. Die praktischen Kompromisse:
Wenn Sie einen tiefen, lauten Niederfrequenzalarm bei 3–12 V benötigen, ist ein elektromagnetischer Summer oft die bessere Wahl. Wenn das Leistungsbudget und die Temperaturspanne dominieren, vergleichen Sie beide auf dem Prüfstand, bevor Sie sich festlegen.
Wenn der Platz auf der Platine knapp ist, wird der elektromagnetische SMD-Summer durch Reflow-Löten direkt auf die Platine gelötet. Teile der MEIDI MLT-Serie bringen den Moving-Coil-Mechanismus auf eine Grundfläche von 5×5 mm oder weniger ohne Leitungen. Ein elektromagnetischer SMD-Summer übersteht die automatisierte Montage und behält eine konstante Lautstärke – weshalb er in intelligenten Schlössern, Wearables, Haushaltsgeräten und Armaturenbrettanzeigen angezeigt wird. Der Kompromiss gegenüber einem bleihaltigen elektromagnetischen Summer ist eine etwas geringere maximale Schallleistung. Überprüfen Sie daher den dB-Wert bei Ihrer tatsächlichen Betriebsspannung, bevor Sie sich entscheiden.
Bei der Reflow-Montage entfällt mit einem elektromagnetischen SMD-Summer auch der Schritt des manuellen Einsetzens und die Reduzierung von Platzierungsfehlern, was wichtig ist, sobald Ihr Volumen ein paar tausend Einheiten pro Monat überschreitet.
Das Lesen eines Datenblatts zu einem elektromagnetischen Summer besteht aus vier Zahlen und zwei Nebenzahlen:
Sperren Sie zunächst den Spannungsbereich und die Resonanzfrequenz, denn diese entscheiden darüber, ob der elektromagnetische Summer überhaupt zu Ihrer Platine und Ihrem Gehäuse passt.
Die Antriebsschaltung richtet sich nach dem von Ihnen gewählten Typ. Ein passiver elektromagnetischer Summer benötigt eine Rechteckwelle – ein MCU-PWM-Pin über einen Strombegrenzungswiderstand oder ein dedizierter Summer-Treiber-IC funktioniert gut. Halten Sie die Antriebsspannung innerhalb des Nennbetriebsbereichs. Eine Übersteuerung kann die Spule sättigen oder überhitzen. Ein aktiver elektromagnetischer Summer benötigt lediglich eine saubere Gleichstromversorgung und einen Vorwiderstand; Schalten Sie es mit einem Transistor oder MOSFET von Ihrem MCU GPIO aus. Da die Spule induktiv ist, platzieren Sie zum Schutz Ihrer Ausgangsstufe eine Flyback-Diode darüber.
Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) stellt elektromagnetische Summer in passiven, aktiven und SMD-Linien mit eigener Spulenwicklung und akustischer Abstimmung her – die Schritte, die über die Klangkonsistenz vom ersten Gerät bis zur Serienproduktion entscheiden. Nachfolgend finden Sie eine repräsentative Auswahl aus unserem Sortiment. Vollständige mechanische Zeichnungen und der vollständige Katalog sind auf Anfrage erhältlich. Jeder Wert ist eine gemessene Spezifikation; Bestätigen Sie vor dem Design-in immer das neueste Datenblatt.
| Modell | Typ | Mit V bewertet | Betrieb V | Resonanzfrequenz. | Tonausgabe | Nennstrom |
|---|---|---|---|---|---|---|
| HN-1295 | Passiv | 5 V | 3–7 V | 2400 Hz | ≥85 dB | ≤80 mA |
| HN-2512 | Passiv | 5/12 V | 3–7/9–14 V | 800 Hz | 85 dB | ≤30 mA |
| HN-9650E | Passiv | 5 V | 4–6 V | 2700 Hz | ≥85 dB | ≤80 mA |
| HMB1206-05 | Aktiv | 5 V | 3–7 V | 2700 ± 300 Hz | ≥85 dB | ≤30 mA |
| HNB09A05 | Aktiv | 5 V | 3–7 V | 2700 ± 300 Hz | ≥85 dB | ≤30 mA |
| TMB12A05 | Aktiv | 5 V | 3–7 V | 2400 ± 300 Hz | ≥85 dB | ≤30 mA |
| TMB12A12 | Aktiv | 12 V | 8–16 V | 2700 ± 300 Hz | ≥88 dB | ≤30 mA |
| TMB12A24 | Aktiv | 24 V | 18–26 V | 2400 ± 300 Hz | ≥90 dB | ≤30 mA |
| MLT-5020 | SMD passiv | 3,0 V | 2–4 V | 4000 ± 300 Hz | ≥80 dB | ≤100 mA |
| MLT-8530-16R | SMD passiv | 3,6 V | 2,5–4,5 V | 2700 ± 200 Hz | ≥85 dB | ≤100 mA |
| MLT-9650Y-5V | SMD aktiv | 5 V | 4–7 V | 3000 ± 300 Hz | ≥85 dB | ≤30 mA |
Verwenden Sie diese Fünf-Schritte-Prüfung, bevor Sie einen elektromagnetischen Summer in Ihre Stückliste aufnehmen:
Wenn Sie Zweifel haben, senden Sie MEIDI Ihr Gehäusevolumen, die Stromversorgung und die erforderliche Lautstärke – wir schlagen Ihnen den elektromagnetischen Summer vor, der zu Ihrem Hohlraum passt, anstatt zu raten.

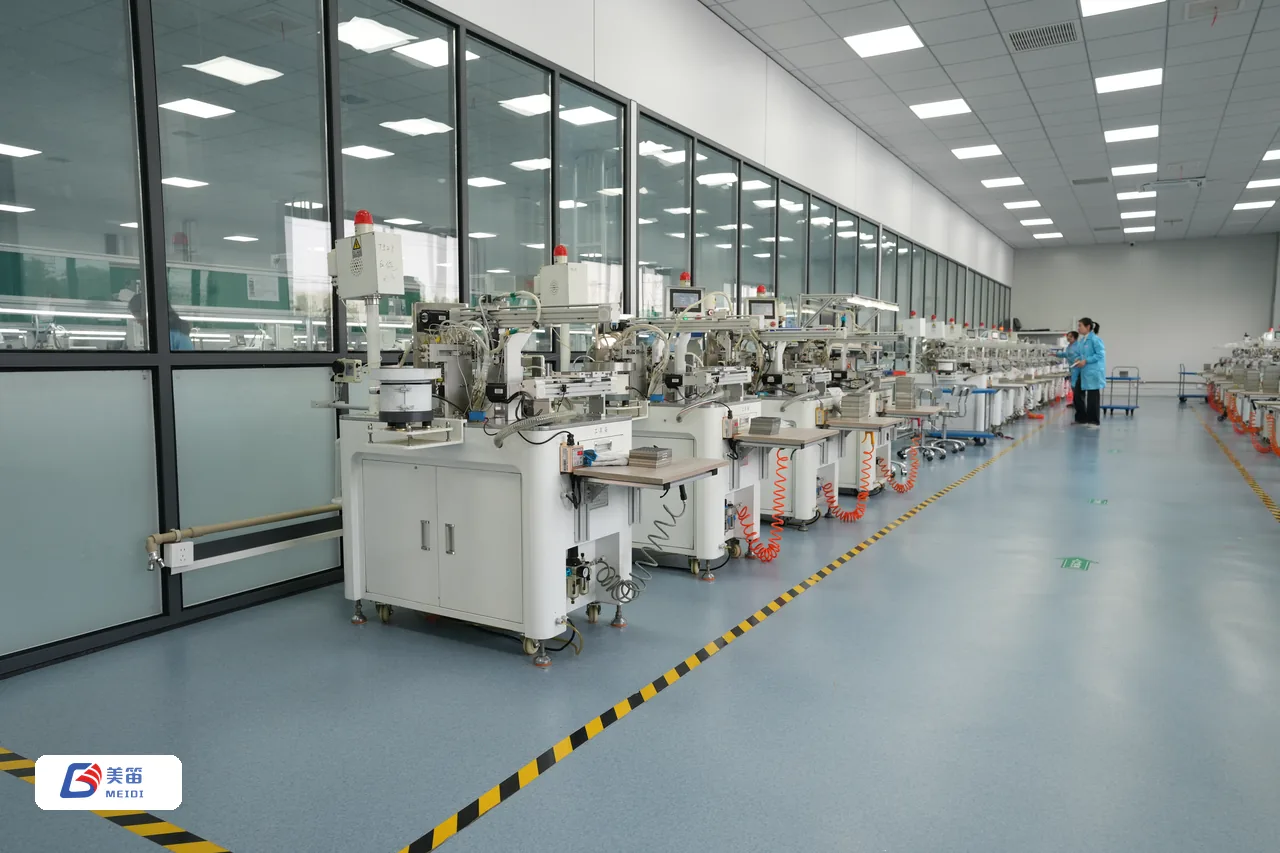

Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) ist ein spezialisierter Hersteller von Summern und Akustikkomponenten und kein Handelsunternehmen. MEIDI ist die Exportmarke derselben Produktionsbasis, die für kundenspezifische und OEM-Programme entwickelt wurde – wenn ein Standardteil Ihr Gehäuse, Ihre Spannung oder Ihren Schalldruckpegel nicht erfüllt, stimmen wir die Spule und den Hohlraum auf Ihre Spezifikationen ab. Mit automatisierten Produktionslinien, einem hauseigenen Akustiktestlabor und ISO 9001- und ISO 14001-Managementsystemen sowie RoHS- und REACH-Konformität unterstützen wir unsere Kunden vom Prototypenmuster in wenigen Tagen bis zur stabilen Massenproduktion. Wenn Sie einen Anbieter elektromagnetischer Summer vergleichen, stellen Sie jedem eine einfache Frage: Wer wickelt die Spule auf und wer prüft den Ton? Bei MEIDI ist die Antwort dieselbe: Wir tun es.
Ein elektromagnetischer Summer verwendet eine Spule und einen Magneten, die eine Stahlmembran bewegen. Ein piezoelektrischer Summer bewegt ein Keramikelement unter Spannung. Der elektromagnetische Summer überzeugt durch niedrige Lautstärke und niedrige Kosten für einfache Alarme, während der piezoelektrische Typ durch Leistung, Haltbarkeit und schlanke SMD-Designs überzeugt. Wählen Sie den elektromagnetischen Summer, wenn Sie einen tieferen Ton bei 3–12 V benötigen.
Wählen Sie einen passiven elektromagnetischen Summer, wenn Ihre Firmware bereits einen PWM-Ausgang ansteuert und Sie die Tonhöhe steuern oder Melodien abspielen möchten. Wählen Sie einen aktiven elektromagnetischen Summer, wenn Sie nur einen festen Signalton aus Gleichstrom benötigen und die einfachste Integration ohne zusätzlichen Code wünschen.
Ja. MEIDI entwickelt kundenspezifische elektromagnetische Summerlösungen mit akustischer Abstimmung, kundenspezifischem mechanischem Design und gemeinsam entwickelten Antriebsschaltungen. Evaluierungsmuster werden in der Regel innerhalb weniger Tage erstellt, sodass Sie die Leistung in Ihrem eigenen Gehäuse überprüfen können.
MEIDI fertigt unter den Qualitäts- und Umweltmanagementsystemen ISO 9001 und ISO 14001, und unsere elektromagnetischen Summerprodukte erfüllen die Stoffanforderungen von RoHS und REACH. Die Dokumentation wird mit jeder Sendung transportiert.
Standardmodelle können in der Regel innerhalb weniger Arbeitstage versandt werden, und kundenspezifische elektromagnetische Summermuster werden in der Regel innerhalb weniger Tage nach Bestätigung der Spezifikation erstellt. Kontaktieren Sie unser Team mit Ihrer Spannung, Ihrem Schalldruckpegel und Ihrem Footprint, um zu beginnen.
Benötigen Sie einen elektromagnetischen Summer für Ihr nächstes Design?
Teilen Sie uns Ihre Spannung, Ihren Schalldruckpegel und Ihren Platzbedarf mit und wir empfehlen Ihnen ein Standardmodell oder schlagen einen maßgeschneiderten elektromagnetischen Summer vor. Datenblätter und kostenlose Bewertungsmuster sind auf Anfrage erhältlich.
Kontakt:sales067@meidibuzzer.com | Webseite:www.meidibuzzer.com
Dieser Artikel dient als technische Referenz. Die Spezifikationen spiegeln repräsentative elektromagnetische Summermodelle von MEIDI wider; Bestätigen Sie vor dem Design-in immer das neueste Datenblatt. © Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI).
