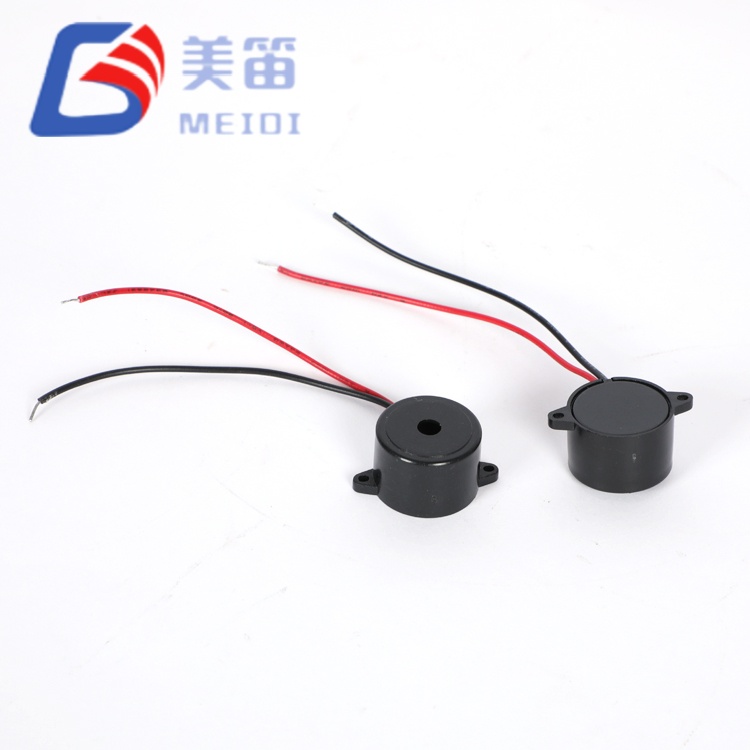

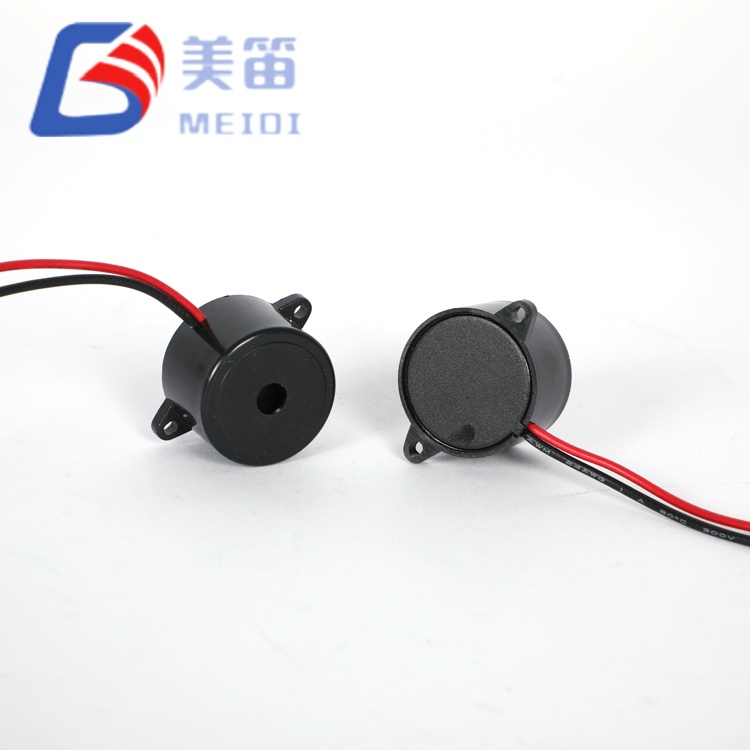

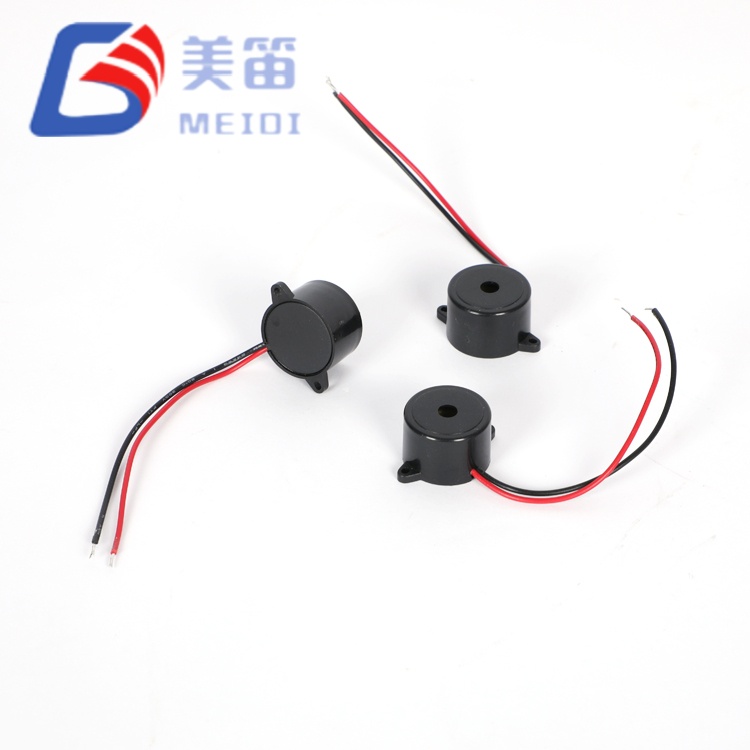

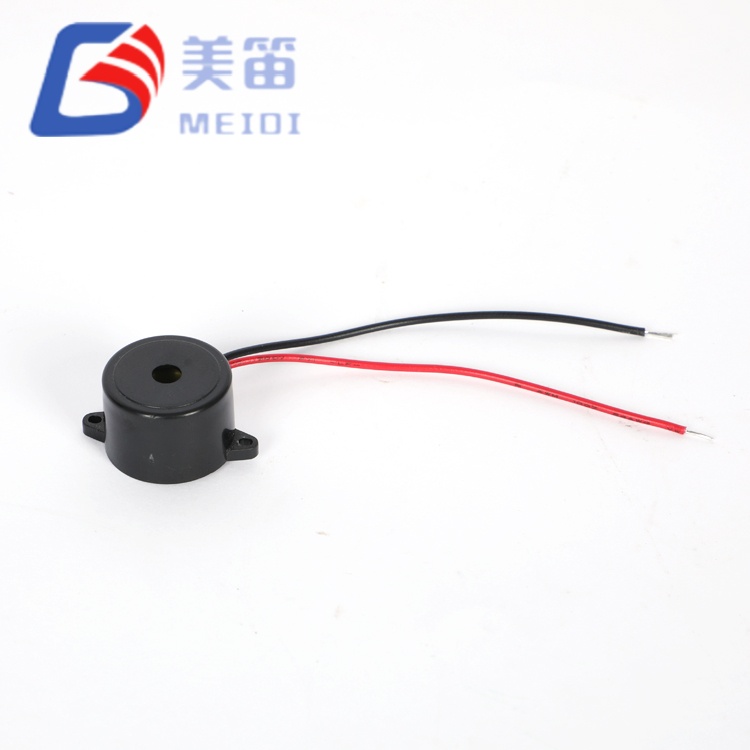

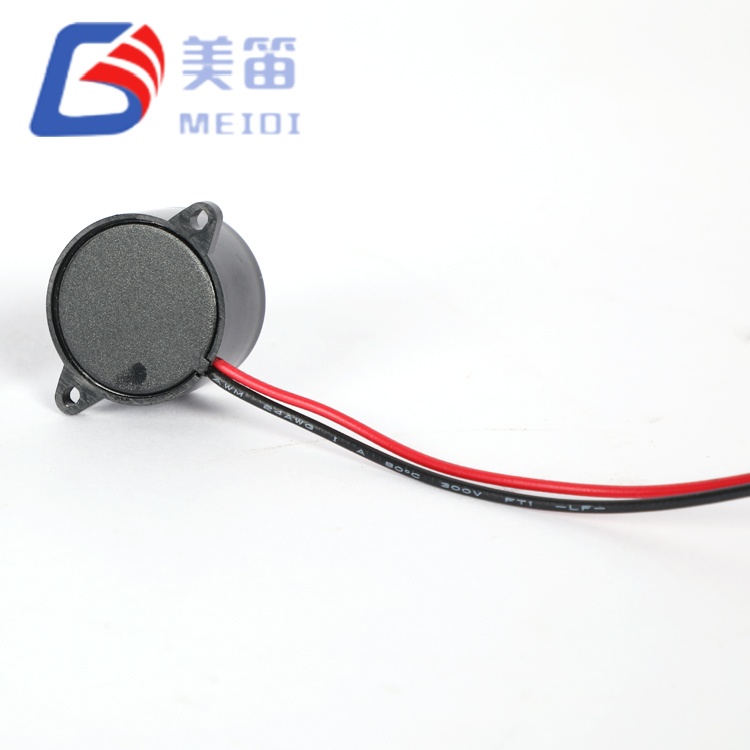

Der HND-2316L ist die Anschlusskabelkonfiguration der 23-mm-Aktiv-Summer-Plattform von MEIDI. Er integriert den gleichen akustischen Motor und die gleiche Antriebsschaltung wie der aktive piezoelektrische Summer 2316 mit Durchgangsbohrung und Drahtleitungen, ersetzt aber die Leiterplattenstifte durch freiliegende Leitungen, sodass die Schallquelle von der Schallquelle abgekoppelt werden kann der Platine. Der eingebaute Oszillator reagiert auf jede Gleichstromversorgung zwischen 3 V und 24V und liefert einen 3000Hz-Ton. Bei der Nennspannung von 12 VDC erreicht der Schalldruckpegel mindestens 90dB gemessen bei 10cm. Das ABS-Gehäuse behält die Grundfläche von Φ23×16 mm bei, und die gesamte Baugruppe wiegt 5 g. Dieser Teil wird üblicherweise beim Summer angegeben muss sich hinter einem Frontgitter, innerhalb einer Flügeltür oder in einer anderen Höhe befinden vom Hauptelektronikgehäuse entfernt.
Anschlusskabelanschluss zur entfernten Platzierung von der Leiterplatte
Elektrische und akustische Leistung identisch mit HND-2316: ≥90 dB, 3000 Hz
Eingebauter Antriebsschaltkreis – Nennspannung 12 VDC, Betriebsbereich 3–24 VDC
Schwarzes ABS-Gehäuse, Φ23×16mm, 5g

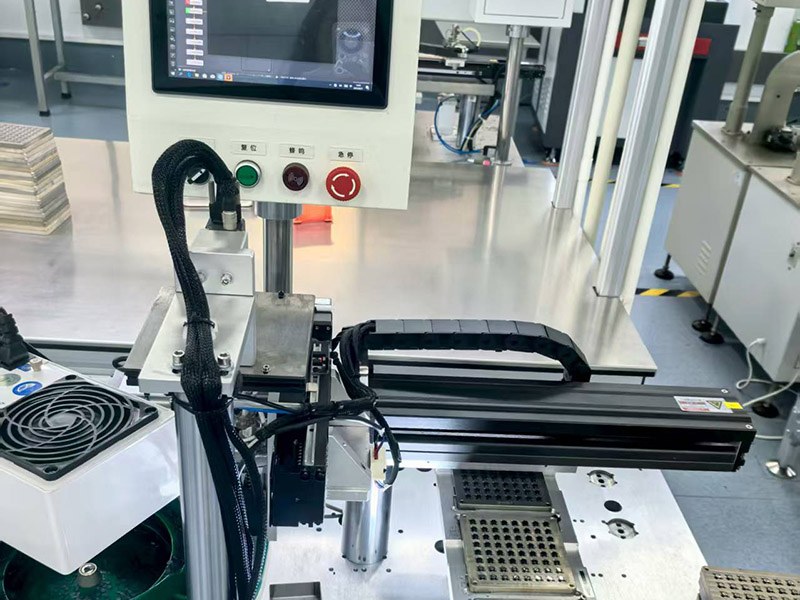

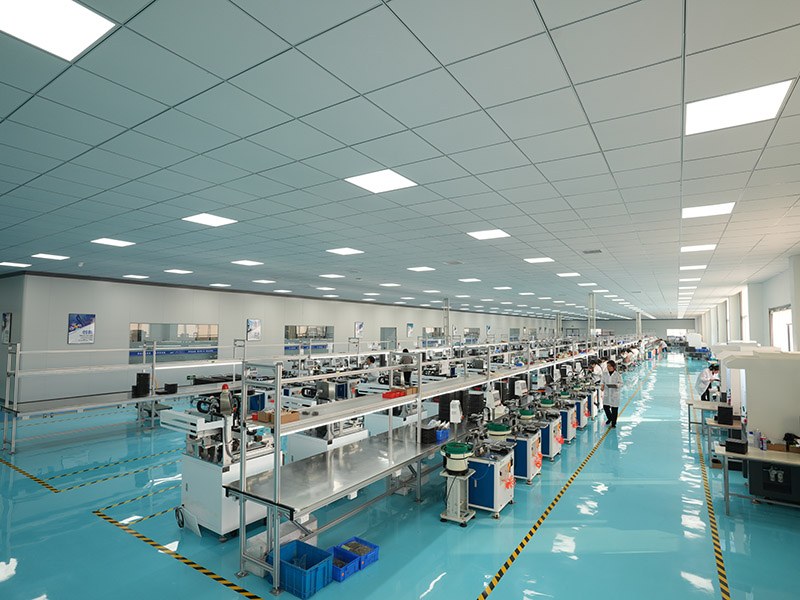

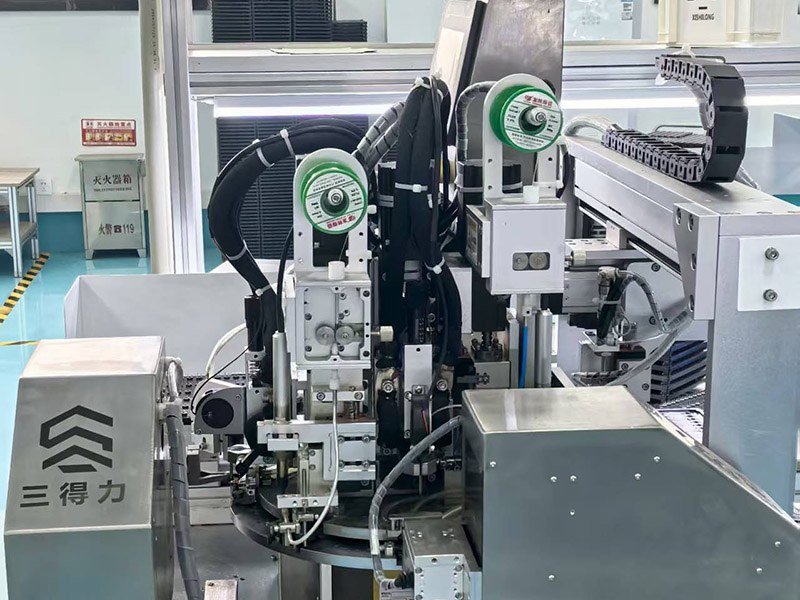

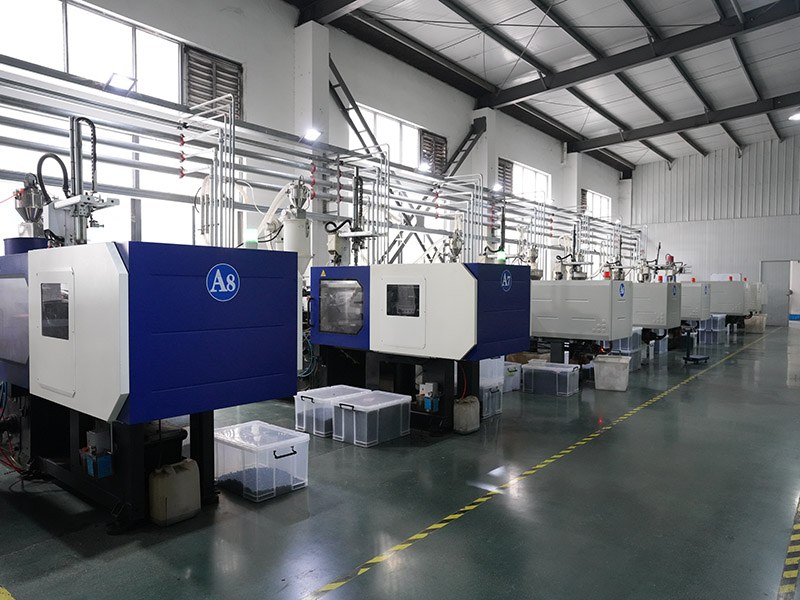

MEIDI produziert den aktiven piezoelektrischen Summer 2316 mit Drahtleitungen in seinem Werk in Jiangsu, wo auch die Montage erfolgt umfasst Piezo-Keramik-Bonding, PCB-Einfügung, Gehäuseverschluss und eine spezielle Lösung Schritt zum Löten der Leitungsdrähte. Vorab abisolierte Drähte werden handgelötet oder widerstandsgelötet an die Summerklemmen unter überwachter Temperatur und Verweilzeit. Ein Zugtest ist Auf eine Probe jeder Charge aufgetragen, um die mechanische Integrität zu überprüfen. Folgender Draht Jedes Gerät ist akustisch abgeschirmt: Schalldruckpegel, Frequenz und Stromstärke sind vorhanden gemessen bei 12 Vp-p, 3000 Hz mit einer automatisierten Teststation. Pass-Through-Rate und SPL-Verteilung werden zur Chargenrückverfolgbarkeit aufgezeichnet.
Dieselbe Zuverlässigkeitssuite mit sieben Punkten, die auch für den HND-2316 verwendet wird (Feuchtigkeit, hohe Temperatur). Lagerung, Lagerung bei niedrigen Temperaturen, Temperaturwechsel, Sturz, Vibration, Löthitzebeständigkeit) wird auf HND-2316L-Proben angewendet. Für Kunden stehen Testergebnisse zur Verfügung Qualifizierungsdaten im Rahmen ihres Komponentengenehmigungsprozesses.
| Parameter | Wert | Testbedingungen / Hinweise |
| Produkttyp | Piezoelektrischer aktiver Summer mit Anschlusskabeln | — |
| Nennspannung | 12 VDC | — |
| Betriebsspannung | 3–24 VDC | — |
| Resonanzfrequenz | 3000 ± 500 Hz | — |
| Tonausgabe bei 10 cm | ≥90 dB | 3000 Hz Rechteckwelle, 12 Vp-p |
| Aktueller Verbrauch | ≤10 mA | 3000 Hz Rechteckwelle, 12 Vp-p; Parametertabelle ≤10mA; Die Kopfzeile des Testberichts kann auf ≤15 mA verweisen – siehe Zusammenfassung des Testberichts |
| Betriebstemperatur | -20 ℃ ~ +80 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +85 ℃ | Nicht betriebsbereit |

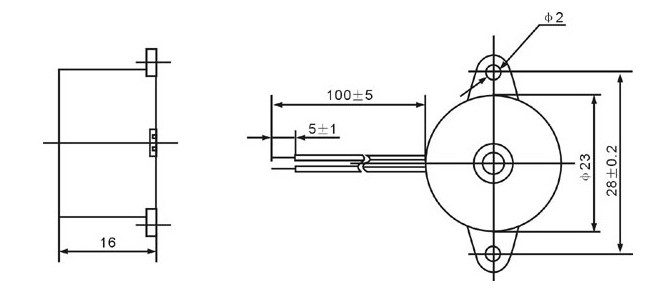

| Abmessungen (Durchmesser × H) | Φ23 ± 0,5 × 16 ± 0,3 mm | Nur Körper; Zeichnungstoleranz ±0,5 mm, sofern nicht anders angegeben |
| Gewicht | 5 g | — |
| Gehäusematerial | Schwarzes ABS | — |
| Kapazität | 12 ± 40 % nF | Referenzwert pro Spezifikationskopf; nicht pro Probe überprüft |
| Verbindungstyp | Anschlussdrähte | Manuelles Löten der Leitungen |
Da der 2316 Active Piezoelectric Buzzer with Wire Leads nicht durch einen PCB-Footprint eingeschränkt ist, haben Designer die Freiheit, dies zu tun Positionieren Sie den Summer für maximale Hörbarkeit oder um ihn an unregelmäßige Gehäusegeometrien anzupassen. Einige Vorgehensweisen tragen dazu bei, die Zuverlässigkeit langfristig zu gewährleisten:
Drahtankerpunkte:Führen Sie die Leitungen innerhalb des Hostgehäuses zu a Feste Klemmenleiste oder verwenden Sie einen Kabelbinder, der an einem Abstandshalter im Abstand von 20–30 mm angebracht ist Summerkörper. Dadurch werden die Lötstellen vor Vibrationen und unbeabsichtigtem Ziehen geschützt.
Überlegungen zur Leitungslänge:Es werden Standarddrahtlängen angeboten; länger Es können kundenspezifische Optionen bereitgestellt werden. Berücksichtigen Sie bei der Angabe erweiterter Leads das Hinzugefügte Serienwiderstand und seine vernachlässigbare Auswirkung auf den hochohmigen Piezoeingang, aber außerdem besteht die Möglichkeit einer elektromagnetischen Strahlung durch den internen Oszillator des Summers. A Eine Twisted-Pair-Anordnung oder eine kleine Ferritperle können dies in empfindlichen Schaltkreisen abmildern.
Gehäuseakustik:Wenn der Summer hinter einer perforierten Platte platziert wird Stellen Sie sicher, dass die offene Fläche mindestens dem Durchmesser der Schallöffnung entspricht. Eine stark eingeschränkte Öffnung kann den Schalldruckpegel um mehrere Dezibel dämpfen.
Manuelles Löten an Leitungen:Eisentemperatur von 350 ± 10 ℃ für 2–5 Sekunden wird empfohlen, wobei die Wärme hauptsächlich auf den Draht ausgeübt wird. Vermeiden Sie es, das Gerät anzuheben oder zu biegen Kabel am Gehäuseausgang während der Handhabung.
Gerätetafeln, bei denen der Summer an der Frontverkleidung montiert und mit einem Kabel zurückverdrahtet ist Die Steuerplatine befindet sich tiefer im Gehäuse.
Sicherheitsmelder, die bei einer bestimmten Höhe einen akustischen Alarm erfordern, getrennt von der Sensorelektronik.
Industriemaschinen mit verteilten Alarmpunkten, alle über einen Kabelbaum verbunden an einen einzelnen Logikcontroller.
Add-ons für den Kfz-Ersatzteilmarkt (Parksensor-Kits, Toter-Winkel-Blinker) wo Der Summer wird in einen vorhandenen 12-V-Stromkreis eingebunden.
Bei Retrofit-Projekten wird ein defekter, auf Leiterplatten montierter Summer durch ein drahtgebundenes Äquivalent ersetzt wenn eine Nachbearbeitung der Platine unpraktisch ist.

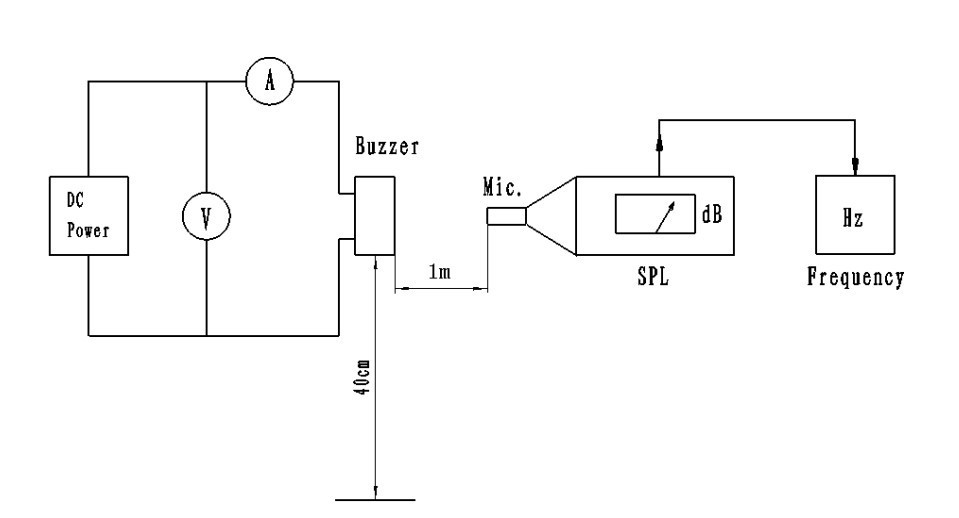

Der aktive piezoelektrische Summer 2316 mit Drahtleitungen folgt dem gleichen akustischen Testprotokoll wie der HND-2316: 12 Vp-p quadratisch Welle bei 3000 Hz, gemessen bei 10 cm. Beispieldaten bestätigen Schalldruckpegel ≥90 dB und Frequenz innerhalb von 3000 ± 500 Hz. In den Kopfzeilen einiger Testberichte ist ein Stromgrenzwert von ≤15 mA aufgeführt weicht vom ≤10mA-Wert in der Parametertabelle ab. In der Praxis gemessener Strom Die Werte liegen durchweg deutlich unter beiden Grenzwerten. Für die Testdokumentation Wenn Sie Informationen zu einem bestimmten Lieferlos benötigen, wenden Sie sich an MEIDI.
Fazit: PASS. Aussehen, Polarität und Kabelbefestigung entsprechen den Akzeptanzstandards.
1. Legen Sie Gleichspannung nur innerhalb des 3–24-V-Fensters an. Transienten außerhalb dieses Bereichs kann den Oszillator-IC beschädigen.
2. Das Gehäuse ist offen und nicht gegen das Eindringen von Flüssigkeiten ausgelegt. Behalten Sie den Ton Port trocken und frei von Flussmittelrückständen.
3. Platzieren Sie das Gerät in Umgebungen mit korrosiven Gasen (Ammoniak, Schwefelverbindungen). Bewahren Sie den Summer in einem geschützten Fach auf oder tragen Sie eine Schutzbeschichtung nur auf den auf Endbereich unter Vermeidung der akustischen Membran.
4. SPL ist angebotsabhängig. Überprüfen Sie die Antriebsspannung und den verfügbaren Strom die Anforderungen des Summers unter Last erfüllen.
5. Blockieren Sie nicht den Soundanschluss. Selbst eine teilweise Abdeckung kann zu Leistungseinbußen führen 3–6 dB und verschieben Sie die Resonanzspitze.
6. Mit Trockenmittel verschlossen lagern. Durch Feuchtigkeitsaufnahme können Leitungsdrähte oxidiert werden und die Lötbarkeit verringern.
7. Sichern Sie die Leitungen nach der Installation mit einer Zugentlastung. Ungebremste Drähte kann mechanische Erschütterungen auf die Lötstellen übertragen und letztendlich zu Schäden führen intermittierender Kontakt.
F1: Ist der HND-2316L elektrisch mit dem HND-2316 identisch?
Ja. Beide haben die gleiche Nennspannung, den gleichen Betriebsbereich, die gleiche Frequenz, den gleichen Schalldruckpegel und aktuelle Spezifikationen. Der einzige Unterschied besteht in der Anschlussart: Anschlussdrähte im Vergleich zu Durchgangslochstiften.
F2: Kann ich den HND-2316L mit benutzerdefinierten Kabellängen oder Steckerenden erhalten?
Kundenspezifische Leitungslängen, Drahtstärken und Steckverbinderanschlüsse sind verfügbar. Es gelten die üblichen Mindestbestellmengen. Kontaktieren Sie MEIDI mit Ihren genauen Angaben Anforderungen an eine Machbarkeitsantwort.
F3: Der Testbericht zeigt manchmal ≤15 mA. Welche Strombegrenzung soll ich verwenden?
In der Produktparametertabelle ist ≤10 mA angegeben, und die tatsächlichen Probenmessungen lauten typischerweise etwa 5 mA. Bei der Angabe „≤15 mA“ in einigen Berichtsköpfen handelt es sich um eine Dokumentation Inkonsistenz. Für Ihre spezifische Bestellung gilt der Wert ≤10 mA, sofern nicht anders angegeben bestätigt durch MEIDI.
F4: Wie weit kann ich den Summer maximal vom Fahrkreis entfernt platzieren?
Für Kleinauflagen gibt es keine strikte Funktionsbeschränkung. Für Kabellängen größer als Berücksichtigen Sie bei einer Länge von ca. 1 Meter den Spannungsabfall im Kabel (vernachlässigbar für die Lautstärke des Summers). Strom) und die Möglichkeit einer elektromagnetischen Strahlung. Ein verdrilltes Paar oder eine Ferritperle wird für lange Kabelwege in geräuschempfindlichen Anlagen empfohlen.
F5: Sind die Anschlussdrähte für automatisches Crimpen oder IDC-Anschließen geeignet?
Der Standarddraht besteht aus Litzenleitern, die entsprechend gecrimpt werden können Terminals. Eine Schneidklemmverbindung (IDC) wird aus folgenden Gründen nicht empfohlen: den Drahtquerschnitt und den Isolationstyp. Kontaktieren Sie MEIDI für ein Kabelspezifikationsblatt.
F6: Kann der HND-2316L im Freien verwendet werden?
Der Betriebstemperaturbereich ermöglicht jedoch den Einsatz im Freien in gemäßigten Klimazonen Das Gehäuse ist nicht wetterfest. Direkte Einwirkung von Regen, Staub oder Kondenswasser Feuchtigkeit sollte vermieden werden. Platzieren Sie den Summer bei Installationen im Freien im Inneren ein belüftetes, wasserbeständiges Gehäuse.

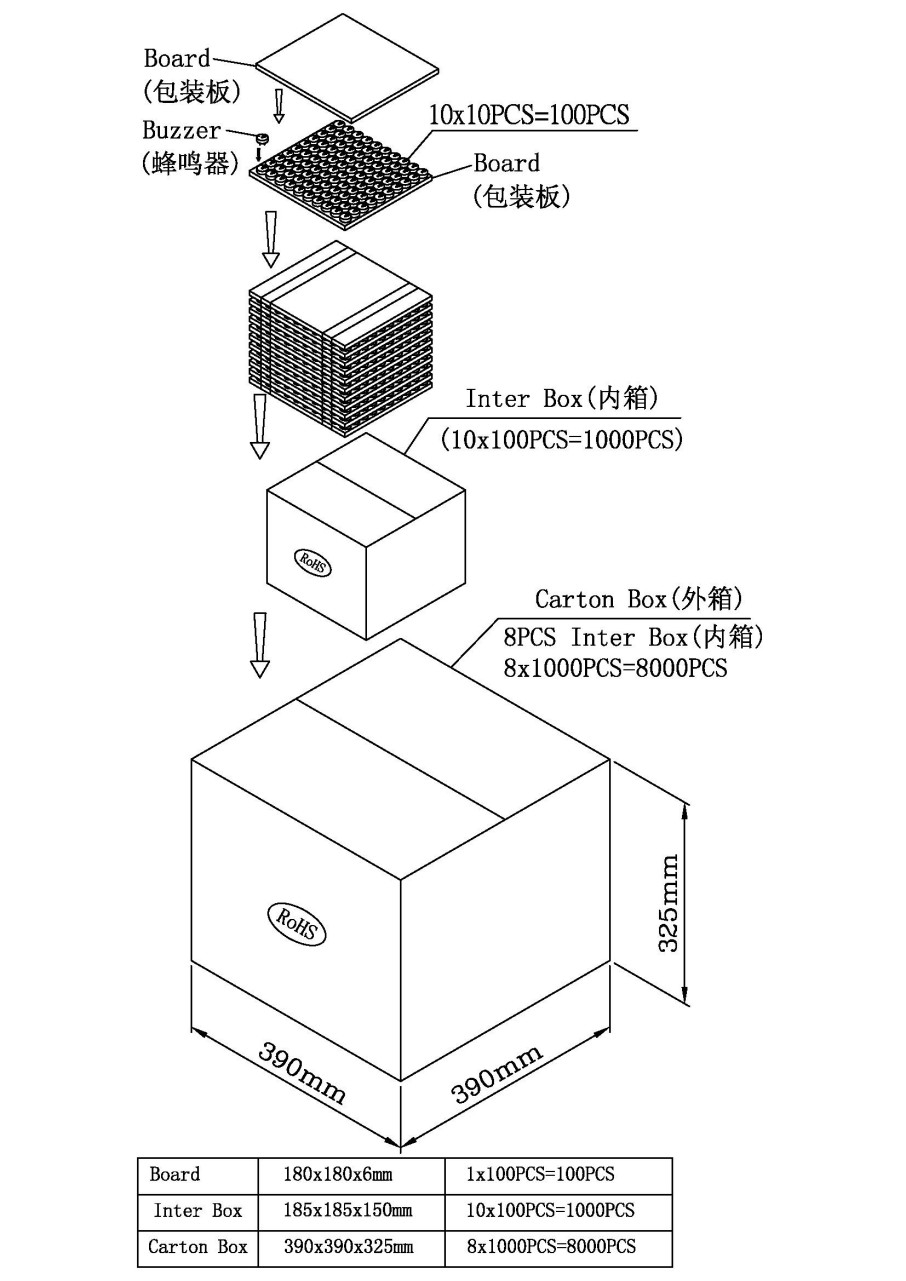

Um vollständige Datenblätter, Kabelkonfigurationszeichnungen oder Zuverlässigkeitstests zu erhalten Wenn Sie Berichte für den HND-2316L benötigen, wenden Sie sich mit Ihren Projektdetails an MEIDI. Der technische Support antwortet in der Regel innerhalb eines Werktages.
