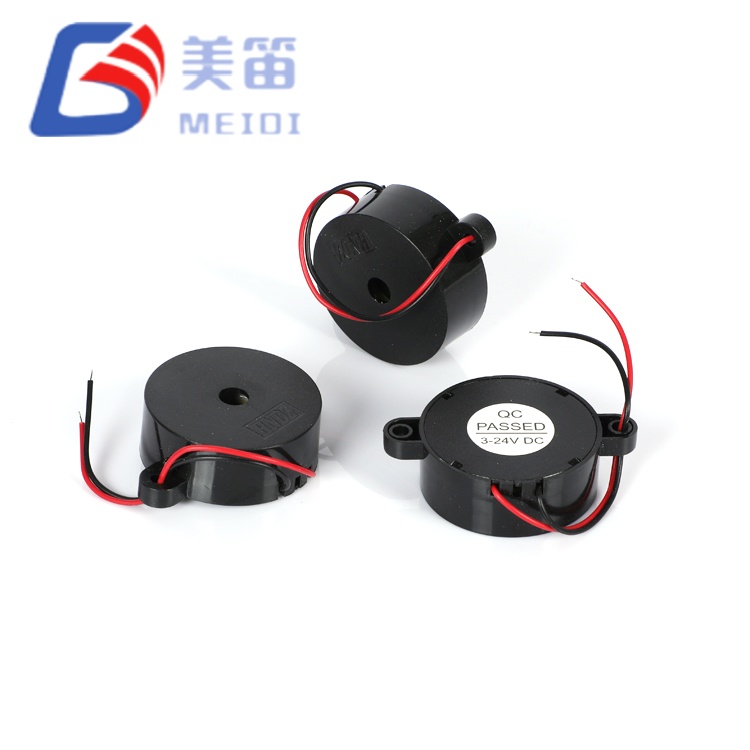

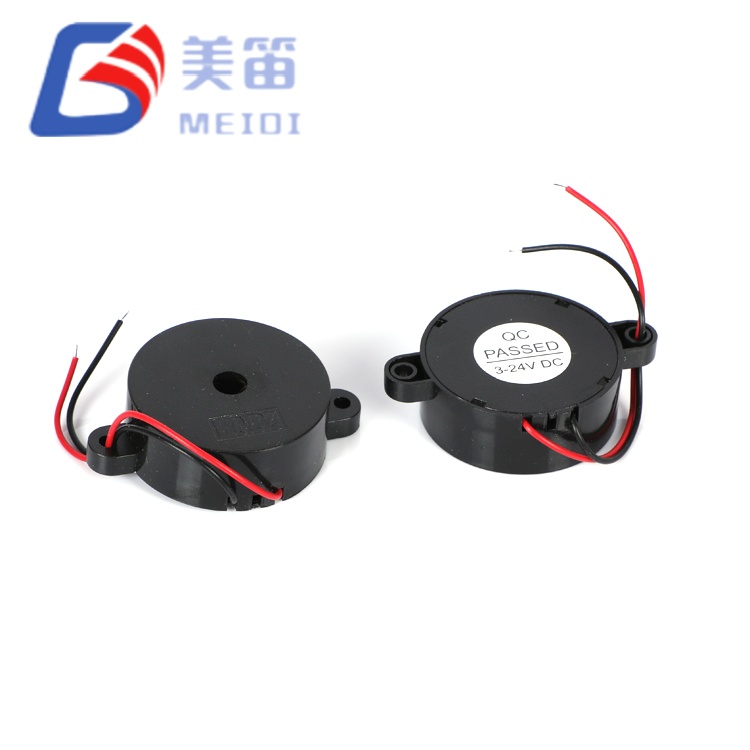

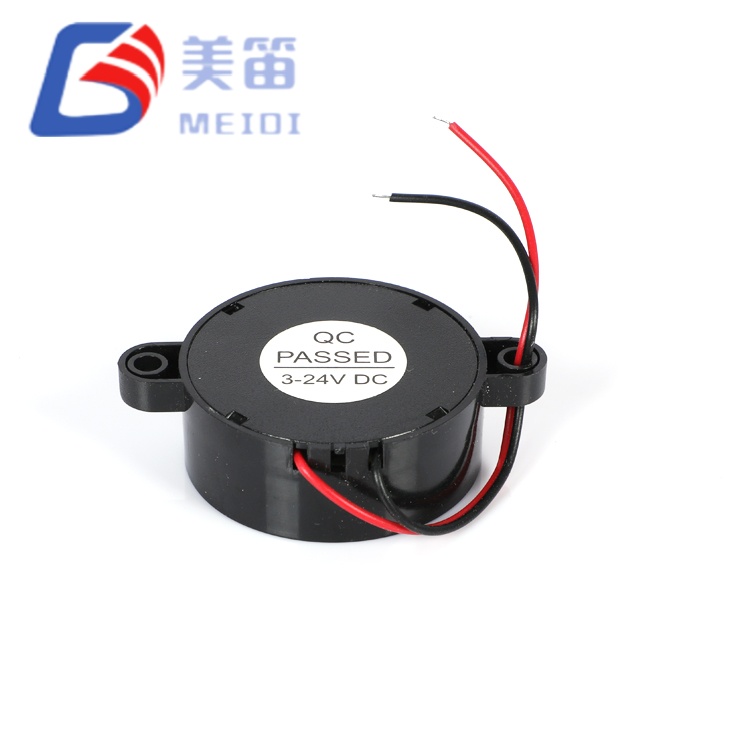

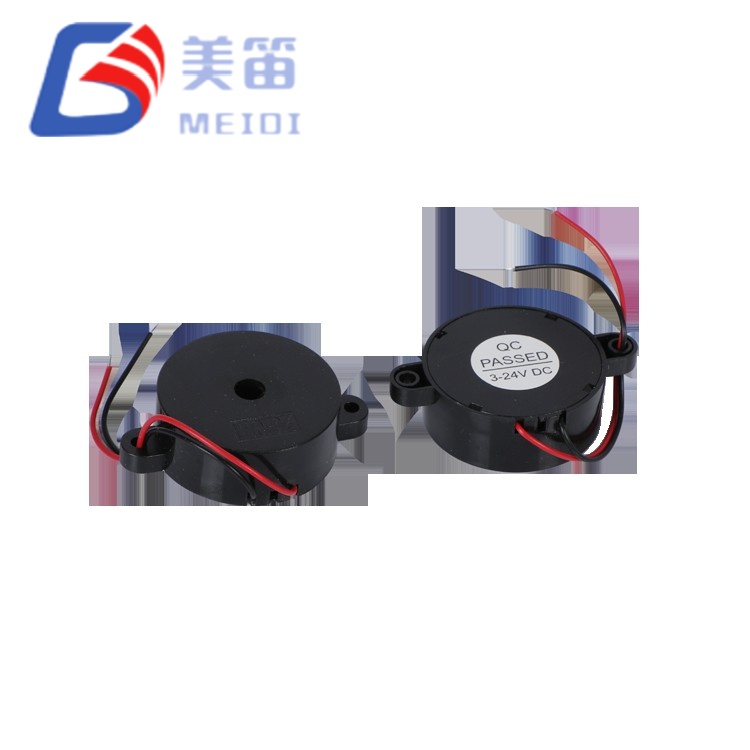

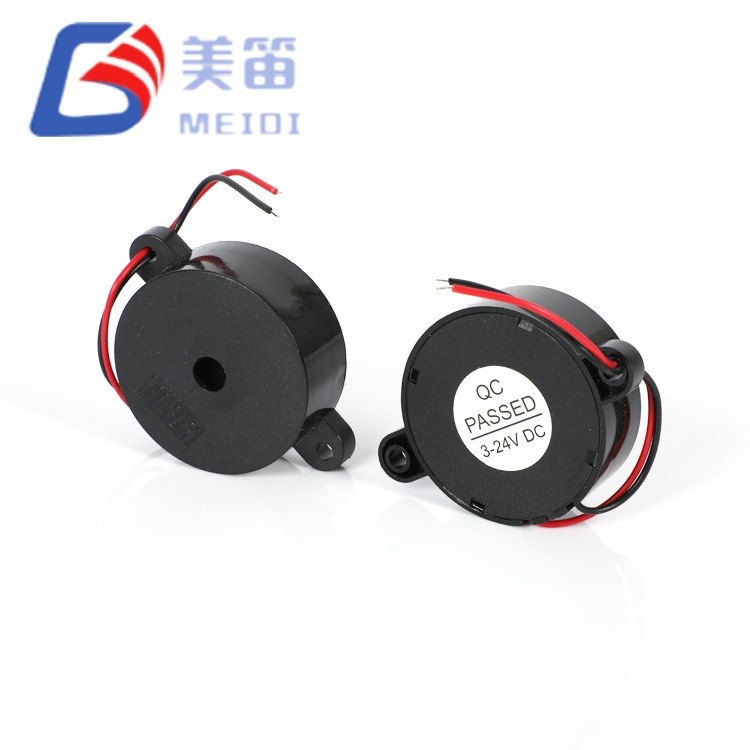

Der HND-4216 ist ein aktiver piezoelektrischer Summer der 42-mm-Klasse mit einer integrierten Antriebsschaltung. untergebracht in einem schwarzen ABS-Gehäuse. Der aktive piezoelektrische Summer 4216 wird direkt mit einer Gleichstromversorgung im Bereich von 3 V bis 24 V betrieben und erzeugt einen Nennton von 2800 Hz, ohne dass ein externer Oszillator erforderlich ist. Die Φ41,8-mm-Membran sorgt in Kombination mit einem 16-mm-Profil für eine größere Strahlungsfläche als typische 23-mm-Modelle, was eine breitere Schallverteilung unterstützt. Bei der Nennspannung von 12 VDC Die Stromaufnahme ist mit 8 mA angegeben. Diese Durchgangslochkomponente ist üblicherweise integriert in industriellen Alarmtafeln, Kfz-Warnsystemen, Alarmen für medizinische Geräte usw öffentliche Durchsagegeräte, bei denen ein akustisches Signal mit niedrigerer Frequenz bevorzugt wird.
Eingebaute Oszillation – Gleichspannung erzeugt direkt einen 2800-Hz-Ton
Nennspannung 12 VDC, Betriebsbereich 3–24 VDC
8 mA Stromaufnahme bei Nennspannung
2800 ± 500 Hz Resonanzfrequenz – niedrigere Tonhöhe als Varianten mit 3000 Hz+

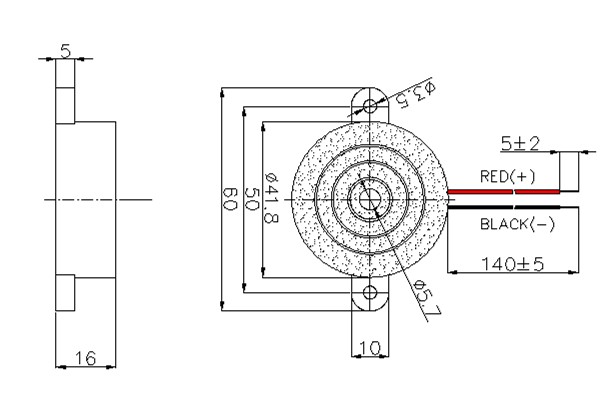

12 g Masse, Φ41,8×16 mm Abmessungen, Durchsteckmontage
Φ41,8-mm-Membran – bietet eine größere effektive Abstrahlfläche im Vergleich zu Summern der 23-mm-Klasse, Dies führt zu einer breiteren akustischen Abdeckung bei offener Montage
2800-Hz-Mittenfrequenz – geringerer Klangcharakter als 3000-Hz- oder 3700-Hz-Varianten, Geeignet für Anwendungen, bei denen ein weniger scharfer Alarm gewünscht ist
Fester Stromverbrauch von 8 mA bei 12 VDC – vereinfacht die Energiebudgetplanung Mehrlastausführungen
Großer DC-Versorgungsbereich von 3 V bis 24 V – kompatibel mit batteriebetriebenen Geräten und 12V/24V Industriestromschienen
Unterstützt Wellen- und manuelles Löten – erfüllt standardmäßige Durchgangsmontageprozesse
| Parameter | Wert | Testbedingungen / Hinweise |
| Produkttyp | Piezoelektrischer aktiver Summer | — |
| Nennspannung | 12 VDC | — |
| Betriebsspannung | 3–24 VDC | — |
| Resonanzfrequenz | 2800 ± 500 Hz | — |
| Tonausgabe bei 10 cm | ≥90 dB (Min. 90) | Getestet mit 12 Vp-p Rechteckwelle, 2800 Hz, 10 cm; Leistungsdaten für Gleichstromantriebe auf Anfrage erhältlich |
| Aktueller Verbrauch | 8 mA (typ.) | Bei Nennspannung; Testberichte können ≤8 mA anzeigen; Kontaktieren Sie MEIDI für Chargendaten |
| Betriebstemperatur | -20 ℃ ~ +80 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +85 ℃ | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | Φ41,8 ± 0,3 × 16 ± 0,2 mm | Nur Körper |
| Gewicht | 12 g | — |
| Gehäusematerial | Schwarzes ABS | — |
| Kapazität | 12 ± 40 % nF | Referenzwert pro Spezifikationskopf; nicht an Einzelproben gemessen |
| Montageart | Durchgangsloch | Wellen-/Handlöten |
Industrielle Bedienfelder und Maschinenstatusanzeigen, die eine Warnung mit niedrigerer Frequenz erfordern
Akustische Signale für Kraftfahrzeuge (Sicherheitsgurt-Erinnerungen, Warnungen beim Einschalten der Scheinwerfer, Parksensor-Pieptöne)
Alarme für medizinische Geräte (Patientenmonitore, Infusionspumpen, Diagnosegeräte)
Sicherheits- und Feueralarmgeber, bei denen eine breitere Schallabdeckung von Vorteil ist
Unterbrechungsfreie Stromversorgungen (USV) und Stromverteiler mit DC-Busspannung
Öffentliche Informationskioske, Warteschlangenmanagement-Anzeigen und Verkehrsankündigungstafeln
MEIDI produziert den aktiven piezoelektrischen Summer 4216 in seiner Produktionsstätte in Jiangsu, die mit ausgestattet ist automatisierte Montagelinien für piezoelektrische Summer, Spritzgussmaschinen für ABS-Gehäuse, und spezielle akustische Teststationen. Jede Produktionscharge wird einem Sieben-Punkte-Verfahren unterzogen Zuverlässigkeitsprotokoll, das Feuchtigkeitseinwirkung, Lagerung bei hohen und niedrigen Temperaturen umfasst, Temperaturwechsel, Falltests, Vibrationsbeständigkeit und Löthitzebeständigkeit. Die Testparameter sind auf die HND-4216-Spezifikationsstufen eingestellt.
Das Qualitätsmanagementsystem arbeitet nach ISO 9001. Eingehende Materialien werden geprüft, Es werden prozessbegleitende Kontrollen durchgeführt und es werden 100 % abschließende akustische Tests durchgeführt. Schalldruckpegel, Resonanzfrequenz und Stromverbrauch werden überprüft Stellen Sie sicher, dass die veröffentlichte Spezifikation eingehalten wird. Bei Nachbestellungen stapeln Die Konsistenz wird durch statistische Prozessüberwachung gewährleistet.

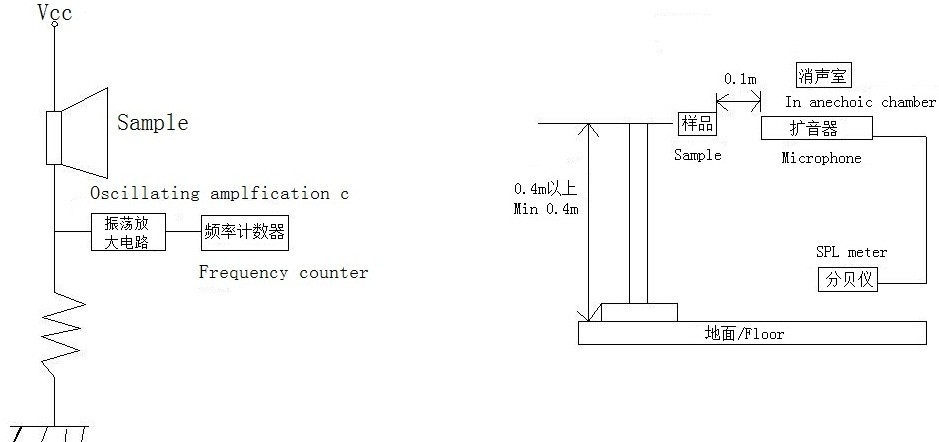

Für das Modell HND-4216 ist ein Testbericht mit zehn Proben verfügbar. Es wurden Messungen vorgenommen mit einer 12Vp-p Rechteckwelle bei 2800Hz, bei 10cm. Die aufgezeichneten SPL-Werte reichen von 101 dB bis 107 dB, alles über der Mindestspezifikation von 90 dB. Resonanzfrequenzen liegen zwischen 2860 Hz und 2950 Hz, innerhalb des 2800 ± 500 Hz-Fensters. Dimensional Messungen bestätigen die Einhaltung des Φ41,8×16mm-Designs.
| Probe | Schalldruck (dB) | Frequenz (Hz) | Durchmesser (mm) | Höhe (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Fazit: PASS. Aussehen und Polarität sind akzeptabel. Aktuelle Verbrauchsdaten ist in diesem Prüfbericht nicht enthalten; siehe Parametertabelle für 8mA Spezifikation. Kontaktieren Sie MEIDI für chargenspezifische Strommessungen.
1. Nur im Bereich von 3–24 VDC betreiben. Spannungen außerhalb dieses Bereichs können zu Schäden führen der interne Oszillator oder die Piezomembran.
2. Das Gehäuse ist nicht versiegelt. Vermeiden Sie das Eindringen von Wasser, Flussmittelrückständen oder Klebstoff in den Sound-Port gelangen, wodurch die Frequenz verschoben und die Ausgabe verringert werden kann.
3. Vermeiden Sie den Kontakt mit korrosiven Gasen (H₂S, SO₂ usw.) und hoher Luftfeuchtigkeit. Solche Bedingungen können interne Kontakte oxidieren und die Leistung beeinträchtigen.

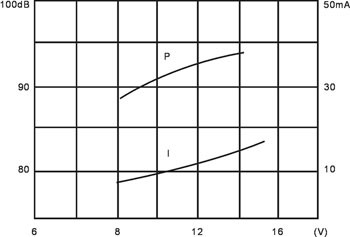

4. Der Schalldruckpegel wird durch die Versorgungsspannung und den Quellenstrom beeinflusst Fähigkeit. Stellen Sie sicher, dass Ihre Antriebsschaltung die erforderlichen Parameter erfüllt.
5. Stellen Sie sicher, dass der vordere Akustikanschluss frei bleibt. Die Blockade wird reduziert SPL und ändern Sie die effektive Frequenz.
6. Bis zum Zusammenbau in der trockenen Originalverpackung aufbewahren, um Feuchtigkeit zu vermeiden Aufnahme und Pin-Oxidation.
1. Wie unterscheidet sich der HND-4216 von Modellen mit kleinerem Durchmesser in der MEIDI-Reihe?
Der aktive piezoelektrische Summer 4216 verwendet eine 41,8-mm-Membran und wiegt 12 g, verglichen mit 23,0 mm und 5 g für die HND-2316-Serie. Seine Resonanzfrequenz beträgt 2800 ± 500 Hz und ist damit niedriger als die 3000-Hz- oder 3700-Hz-Optionen. Der Stromverbrauch wird mit 8mA angegeben, wohingegen der Die 23-mm-Serie kann bis zu 10 mA verbrauchen.
2. Was sind die genauen Schalldrucktestbedingungen für den HND-4216?
Die Spezifikation gibt ≥90 dB an. Das Testprotokoll verwendet eine 12-Vp-p-Rechteckwelle bei 2800 Hz, gemessen bei 10cm. Für Schalldruckkurven für Gleichstromantriebe oder alternative Testaufbauten wenden Sie sich bitte an MEIDI mit Ihren Anforderungen.
3. Warum fehlen im Testbericht aktuelle Verbrauchsdaten?
Der Standardprüfbericht umfasst Schalldruck-, Frequenz- und Dimensionsprüfungen. Aktuell Der Verbrauch ist in der Produktparametertabelle mit 8 mA angegeben. Chargenstrom Ein Nachweis kann auf Anfrage erbracht werden.
4. Welcher Platzbedarf auf der Leiterplatte ist für den HND-4216 erforderlich?
Der Körperdurchmesser beträgt Φ41,8 ± 0,3 mm. Kontaktieren Sie MEIDI für das empfohlene Loch Muster und Sperrzonenzeichnung, um den richtigen Abstand und die akustische Leistung sicherzustellen.
5. Wie wirkt sich die Masse von 12 g auf die Montagesicherheit aus?
Die 12g-Masse ist höher als bei kleineren Buzzern. In Umgebungen mit starken Vibrationen Die Durchgangslötverbindungen sollten auf mechanische Belastung untersucht werden. MEIDI kann auf Anfrage Montagerichtlinien bereitstellen.
6. Warum wird im Testbericht eine Rechteckwelle für einen aktiven Summer verwendet?
Der HND-4216 ist für den Gleichstrombetrieb mit interner Oszillation ausgelegt. Der 12Vp-p Eine Rechteckwelle bei 2800 Hz ist die Standardcharakterisierungsbedingung. DC-Leistung Daten sind separat erhältlich.
Um vollständige Datenblätter, mechanische Zeichnungen, SPL-Frequenzgangdiagramme zu erhalten, Für Zuverlässigkeitstestdaten für den HND-4216 wenden Sie sich bitte an MEIDI Bewerbungsdetails. Der technische Support antwortet in der Regel innerhalb eines Werktages.
