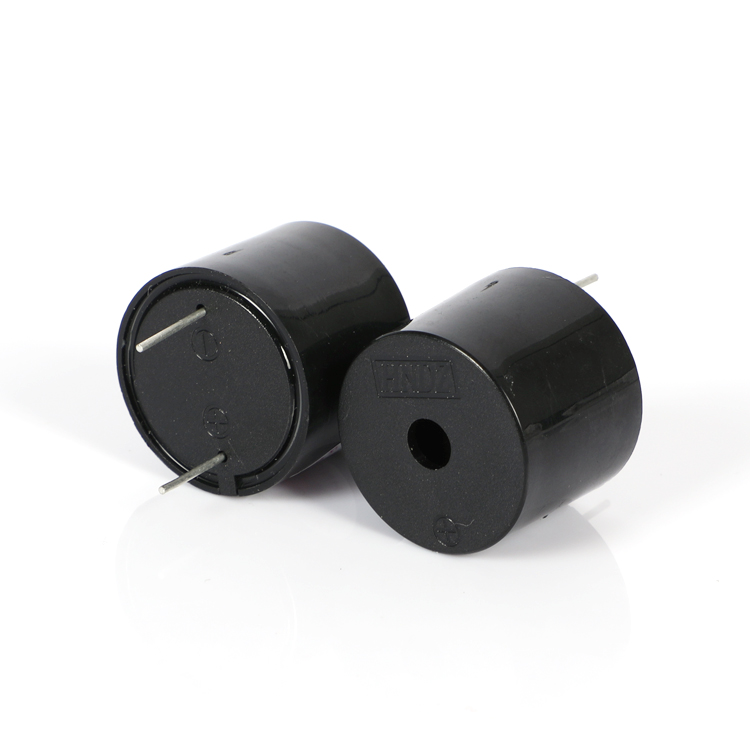

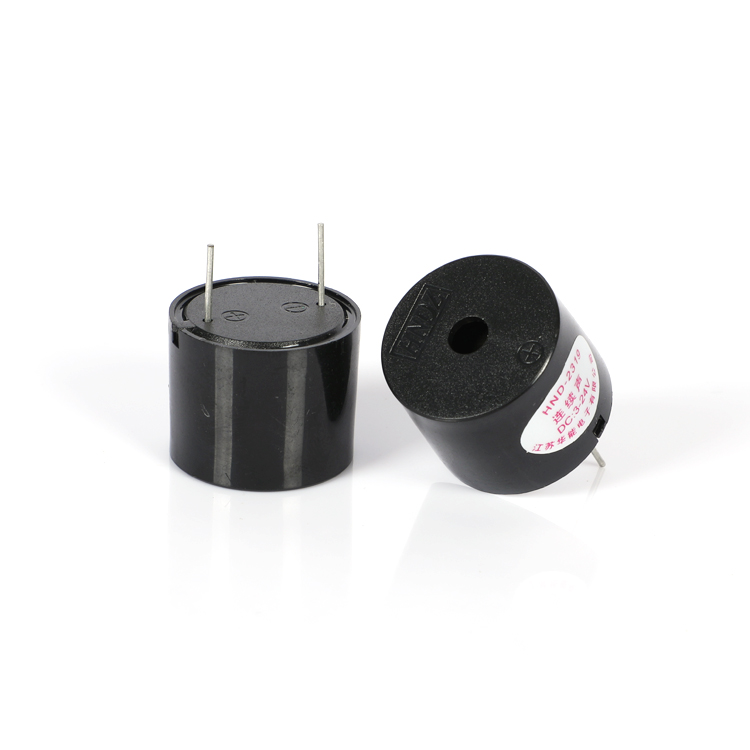

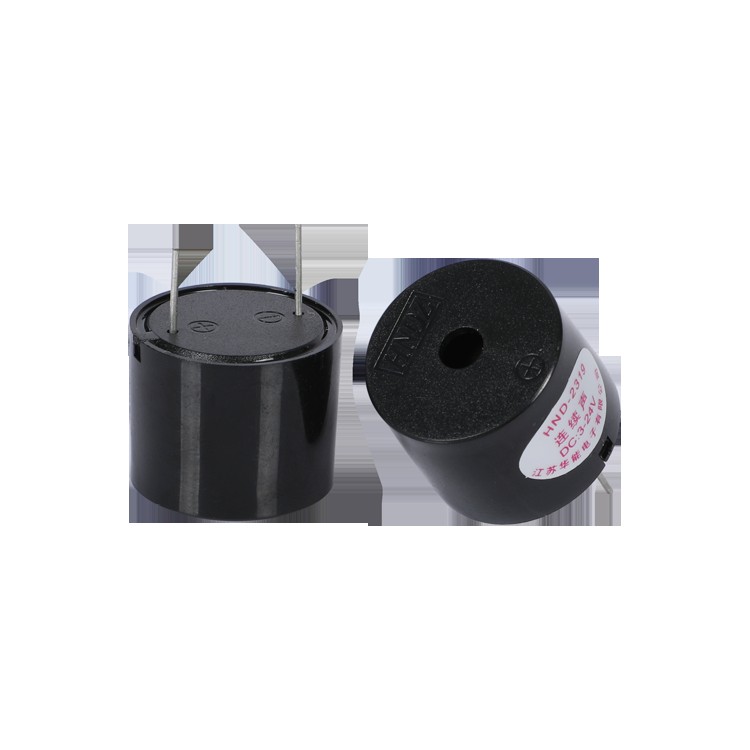

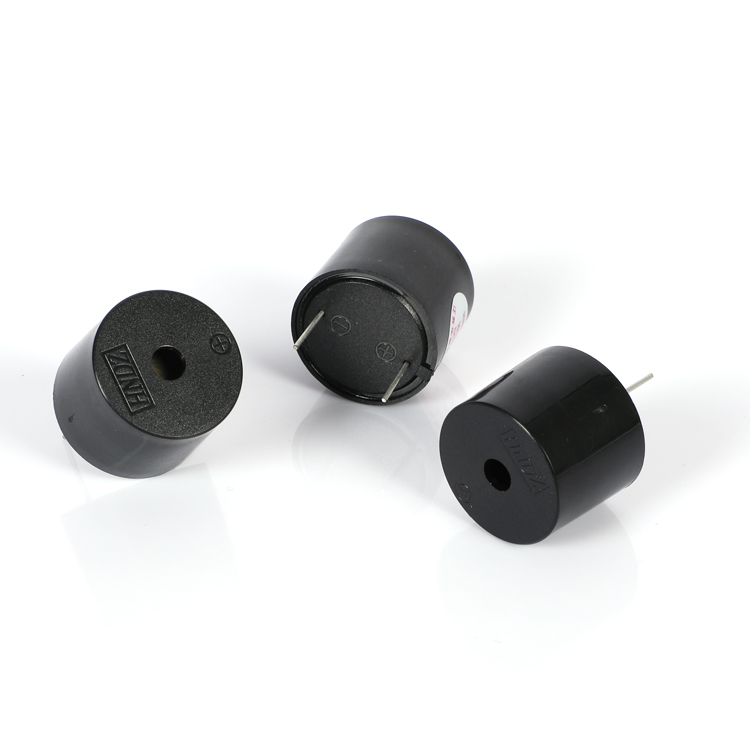

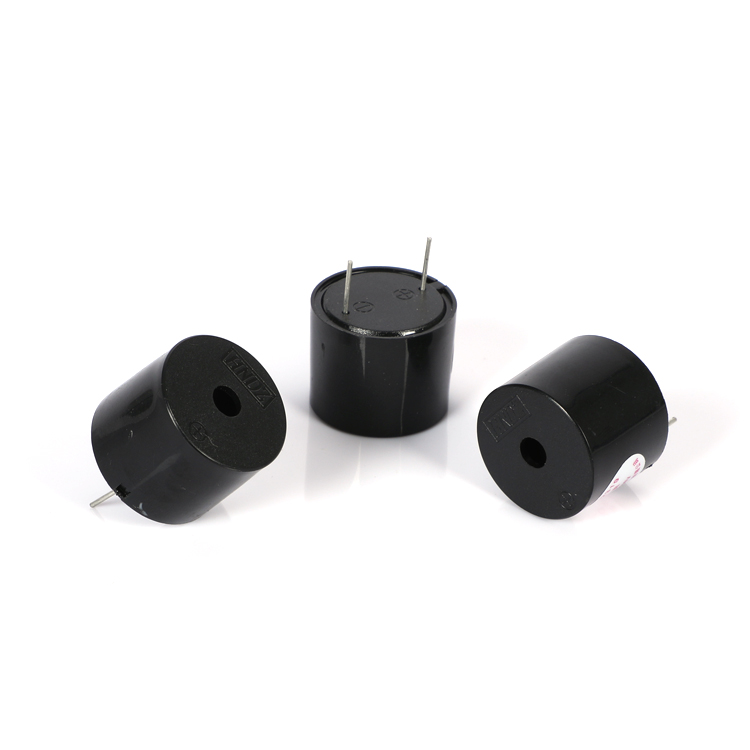

Der HND-2319 ist ein aktiver piezoelektrischer Summer mit 23 mm Durchmesser und integrierter Antriebsschaltung. untergebracht in einem schwarzen ABS-Gehäuse. Der aktive piezoelektrische Summer 2319 arbeitet in einem DC-Versorgungsbereich von 3 V bis 24 V und erzeugt ein Nennton 3700 Hz bei Nennspannung 12 VDC. Das höhere 19-mm-Gehäuse im Vergleich zu 16-mm-Varianten in der gleichen Durchmesserklasse bietet eine vergrößerte akustische Kammer, die zu einem beiträgt ausgeprägter Klangcharakter. Der Stromverbrauch ist laut Norm mit ≤10mA spezifiziert 12Vp-p, 3700Hz Testbedingung. Mit einer Masse von 5 g und einem identischen Durchgangsloch-Footprint Als Ergänzung zur HND-2316-Serie ist dieser Summer eine praktische Wahl für Designs, die eine höhere Leistung erfordern Alarmhäufigkeit ohne Änderung des PCB-Layouts.
Eingebauter Schwingkreis – Gleichspannung erzeugt direkt einen 3700-Hz-Ton
Nennspannung 12 VDC, Betriebsbereich 3–24 VDC
≥90 dB Tonausgabe bei 10 cm unter 12 Vp-p, 3700 Hz Rechteckwelle
Stromaufnahme ≤10 mA bei Nennfrequenz und Nennspannung
Φ23×19 mm schwarzes ABS-Gehäuse, Durchsteckmontage, 5 g
Der aktive piezoelektrische Summer H2319 ist auf eine Resonanzfrequenz von 3700 ± 500 Hz abgestimmt. Dadurch wird seine Ausgabe platziert in einem höheren hörbaren Band als der 3000-Hz-HND-2316, wodurch er besser geeignet ist für Umgebungen, in denen eine schärfere, durchdringendere Warnung bevorzugt wird – beispielsweise in offenen Räumen Industrieböden oder medizinische Stationen mit konkurrierender Hintergrundgeräusche. Die ±500Hz Das Toleranzband ermöglicht normale Produktionsschwankungen und behält gleichzeitig den Ton bei ein konsistenter Wahrnehmungsbereich.
Die Gehäusehöhe von 19 mm erzeugt ein größeres Innenhohlraumvolumen als die 16 mm Variante. Beim Design eines piezoelektrischen Summers beeinflusst das Hohlraumvolumen den Helmholtz-Wert Resonanz der eingeschlossenen Luftmasse und kann beide Schalldruckpegel beeinflussen und Frequenzformung. Während HND-2319 und HND-2316 die gleichen 23 mm haben Membrandurchmesser verschiebt das zusätzliche Innenvolumen im HND-2319 die akustische Impedanzeigenschaften, die zu seiner ausgeprägten Klangausgabe beitragen.
Beide Modelle haben den gleichen Pin-Abstand und den gleichen PCB-Footprint, was Designern die Möglichkeit gibt, ihre Anforderungen zu erfüllen um verschiedene Frequenzen ohne Platinenwechsel auszuwerten. Die 5g-Masse beträgt unter normalen Betriebsbedingungen für Standard-Durchgangslötverbindungen beherrschbar Vibrationsniveaus.
| Parameter | Wert | Testbedingungen / Hinweise |
| Produkttyp | Piezoelektrischer aktiver Summer | — |
| Nennspannung | 12 VDC | — |
| Betriebsspannung | 3–24 VDC | — |
| Resonanzfrequenz | 3700 ± 500 Hz | — |
| Tonausgabe bei 10 cm | ≥90 dB | 3700 Hz Rechteckwelle, 12 Vp-p |
| Aktueller Verbrauch | ≤10 mA | 3700 Hz Rechteckwelle, 12 Vp-p; In der Kopfzeile des Testberichts ist möglicherweise ein anderer Referenzwert aufgeführt – siehe Zusammenfassung des Testberichts |
| Betriebstemperatur | -20 ℃ ~ +80 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +85 ℃ | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | Φ23 ± 0,5 × 19 ± 0,3 mm | Nur Körper; Zeichnungstoleranz ±0,5 mm, sofern nicht anders angegeben |
| Gewicht | 5 g | — |
| Gehäusematerial | Schwarzes ABS | — |
| Kapazität | 12 ± 40 % nF | Referenzwert pro Spezifikationskopf; nicht pro Probe überprüft |
| Montageart | Durchgangsloch | Wellen-/Handlöten |
Statusanzeigen für Industriemaschinen, bei denen ein 3700-Hz-Alarm niederfrequente Hintergrundgeräusche durchdringt
Medizinische Überwachungsgeräte, die einen deutlichen akustischen Alarm erfordern, der von den 3000-Hz-Gerätetönen getrennt ist
Sicherheitsalarmtafeln und Zugangskontrollsysteme mit Leiterplattenbestückung mit Durchgangsbohrung
Warnungen auf dem Armaturenbrett für Kraftfahrzeuge (Türöffnungsglocken, Scheinwerfererinnerungen) mit 12-V-Gleichstromversorgung
Unterbrechungsfreie Stromversorgungen und Stromverteilungseinheiten, die auf einem 12–24-V-Gleichstrombus betrieben werden
Verbrauchergeräte und Verkaufsautomaten profitieren von einem höheren Rückmeldungston
Der aktive piezoelektrische Summer 2319 wird in der Produktionsstätte von MEIDI in Jiangsu zusammengebaut, wo auch die Fertigung erfolgt Flow umfasst ABS-Gehäuse-Spritzguss, Piezo-Membran-Bonding, Leiterplattenmontage mit des Antriebskreises und abschließendes Ultraschallschweißen oder mechanische Befestigung des Gehäuses. Automatisierte Prüfstationen messen dann den Schalldruckpegel, die Resonanzfrequenz und den Strom Verbrauch für jede Einheit unter der angegebenen Bedingung von 12 Vp-p, 3700 Hz.
Jede Produktionscharge wird anhand einer siebenstufigen Zuverlässigkeitssequenz beprobt: Feuchtigkeitseinwirkung, Hochtemperaturlagerung, Niedertemperaturlagerung, Temperaturwechsel, Falltests, Vibration Haltbarkeit und Löthitzebeständigkeit. Die Testparameter sind auf die des HND-2319 abgestimmt 3700-Hz-Frequenz und 19-mm-Gehäusespezifikation. Diese Tests sind Teil von MEIDIs ISO9001 Qualitätssystem und sollen die Leistungsstabilität unter den Umgebungsbedingungen überprüfen Belastungen, die typischerweise beim Transport, bei der Lagerung und beim Endverbrauch auftreten.
Für das Modell HND-2319 ist ein Testbericht mit zehn Proben verfügbar. Der Test wurde durchgeführt mit einer 12Vp-p Rechteckwelle bei 3700Hz. Die gemessenen Schalldruckwerte liegen zwischen 99 dB und 105 dB, alle über dem Minimum von ≥90 dB. Die aktuellen Messwerte reichen von 5,00 mA bis 5,33 mA, was unter der ≤10 mA-Spezifikation in der Parametertabelle liegt. Die Frequenzmessungen liegen innerhalb des Bereichs zwischen 3620 Hz und 3780 Hz 3700 ± 500 Hz Fenster. Maßkontrollen bestätigen die Einhaltung Φ23×19mm Designtoleranzen.
Hinweis: Die Kopfzeile des Testberichts verweist auf einen Stromgrenzwert von ≤15 mA, der unterschiedlich ist vom ≤10mA-Wert, der in der Produktparametertabelle angegeben ist. Für das Richtige Bitte wenden Sie sich an MEIDI, um die aktuelle Spezifikation für Ihre Bestellung zu erfahren Anforderungen. Beispieldaten veranschaulichen die typische Verteilung und tun dies nicht stellen einen garantierten Leistungsbereich dar.
| Probe | Schalldruck (dB) | Strom (mA) | Frequenz (Hz) | Durchmesser (mm) | Höhe (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Fazit: PASS. Aussehen, Polarität und Bandrichtung entsprechen der Spezifikation.
1. Betreiben Sie das Gerät ausschließlich im Bereich von 3–24 VDC. Eine darüber hinausgehende Spannung kann zu Störungen führen kann zu dauerhaften Schäden am internen Schwingkreis führen.
2. Dieses Produkt ist nicht versiegelt. Vermeiden Sie das Eindringen von Wasser, Flussmittelrückständen oder Klebstoff durch den Sound-Port, was den Frequenzgang verändern und die Ausgabe reduzieren kann.
3. Die Einwirkung korrosiver Gase oder hoher Luftfeuchtigkeit kann zu einer Beschädigung des Piezoelements führen und Messingkontakte im Laufe der Zeit. In kontrollierten Umgebungen lagern und betreiben.
4. Der Schalldruckpegel hängt von der Versorgungsspannung und der Stromstärke der Quelle ab. Stellen Sie sicher, dass Ihre Antriebsschaltung unter Last ausreichend Strom liefern kann.
5. Halten Sie den vorderen Akustikanschluss frei. Hindernisse, Leitbleche oder Enge Angebrachte Abdeckungen reduzieren den Schalldruckpegel und verschieben die effektive Frequenz.
6. Bis zum Zusammenbau in der trockenen Originalverpackung aufbewahren, um Feuchtigkeit zu vermeiden Absorption und Pin-Oxidation.
1. Wie unterscheidet sich der HND-2319 vom HND-2316 in der MEIDI-Reihe?
Der aktive piezoelektrische Summer 2319 ist auf 3700 ± 500 Hz abgestimmt und hat eine Gehäusehöhe von 19 mm. während der HND-2316 mit 3000 ± 500 Hz und einer Höhe von 16 mm arbeitet. Beide haben den gleichen Durchmesser von 23 mm, eine Nennspannung von 12 VDC und einen Betrieb von 3–24 VDC Reichweite und Durchgangsloch-Footprint. Die Hauptunterschiede liegen in der Häufigkeit Band und vertikaler Abstand.
2. Welche Bedeutung hat die Resonanzfrequenz von 3700 Hz?
Der 3700-Hz-Ton belegt ein höheres hörbares Band als 3000 Hz und ist daher nicht geeignet wahrnehmungsmäßig schärfer. Dies kann in lauten Umgebungen von Vorteil sein oder Anwendungen, bei denen mehrere Summer eine unterschiedliche Frequenztrennung benötigen. Frequenz-Sweep-Daten können auf Anfrage bereitgestellt werden.
3. Warum zeigt der Prüfbericht einen Strom von ≤15 mA an, während in der Parametertabelle ein Strom von ≤10 mA angegeben ist?
Die Diskrepanz zwischen der Kopfzeile des Testberichts (≤15 mA) und dem Produkt Parametertabelle (≤10mA) ist eine Dokumentationsinkonsistenz. Gemessene Probe Die Werte liegen konstant bei etwa 5 mA. Kontaktieren Sie MEIDI, um die Richtigkeit zu bestätigen Spezifikation für Ihre Beschaffung.
4. Welcher vertikale Abstand ist für den HND-2319 erforderlich?
Die Körperhöhe beträgt 19,0 ± 0,3 mm. Zusätzlicher Platz sollte eingeplant werden Durchgangsloch-Leitungsvorsprung und Lötkehlen. Detaillierte Mechanik Zeichnungen sind bei MEIDI erhältlich.
5. Kann ich den HND-2319 in einen vorhandenen HND-2316-Footprint austauschen?
Ja. Pinabstand und Leiterplattenlochmuster sind identisch. Der einzige physische Änderung ist die Erhöhung der Höhe um 3 mm. Überprüfen Sie, ob Ihr Gehäuse Passt sich dem höheren Profil vor dem Austausch an.
6. Warum wird im Testbericht eine Rechteckwelle für einen aktiven Summer verwendet?
Der HND-2319 ist für den Gleichstrombetrieb mit integrierter Oszillation ausgelegt. Die 12Vp-p-Rechteckwelle ist die standardisierte Charakterisierungsbedingung im Prüfbericht verwendet. Leistungsdaten für Gleichstromantriebe sind separat erhältlich.
Für vollständige Datenblätter, Frequenzcharakterisierungskurven, Strom Spezifikationsklärung oder PCB-Footprint-Zeichnungen für die HND-2319, kontaktieren Sie MEIDI mit Ihren Bewerbungsdaten. Der technische Support antwortet in der Regel innerhalb eines Werktages.
