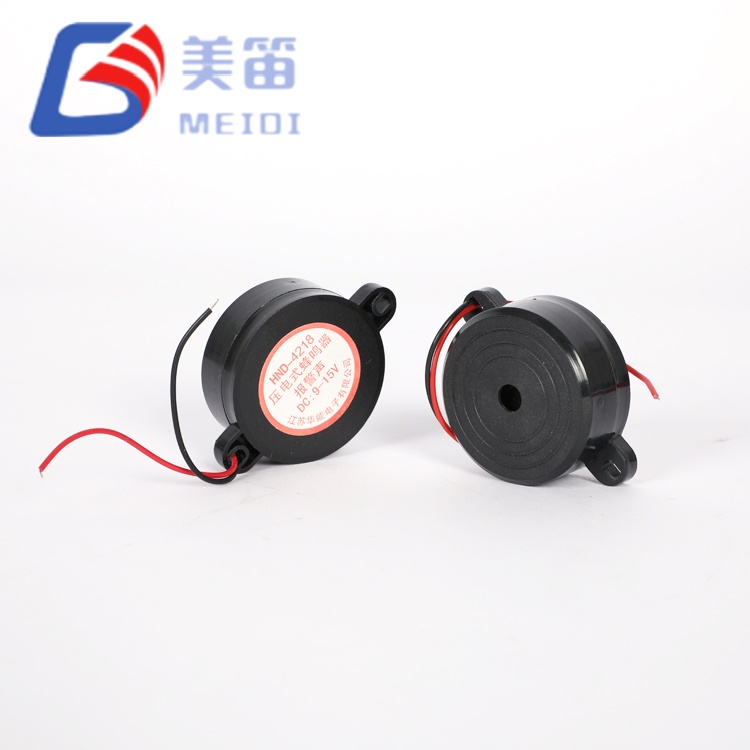

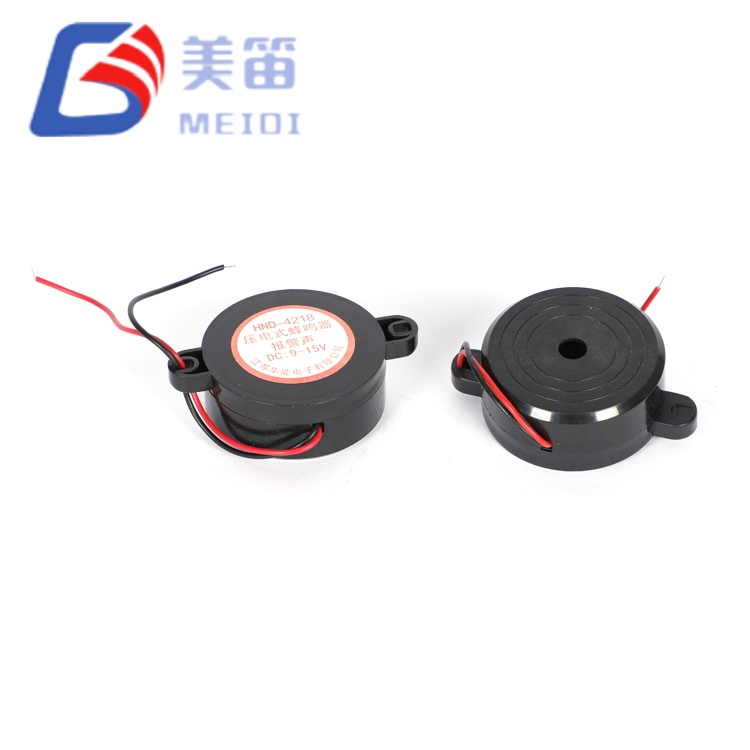

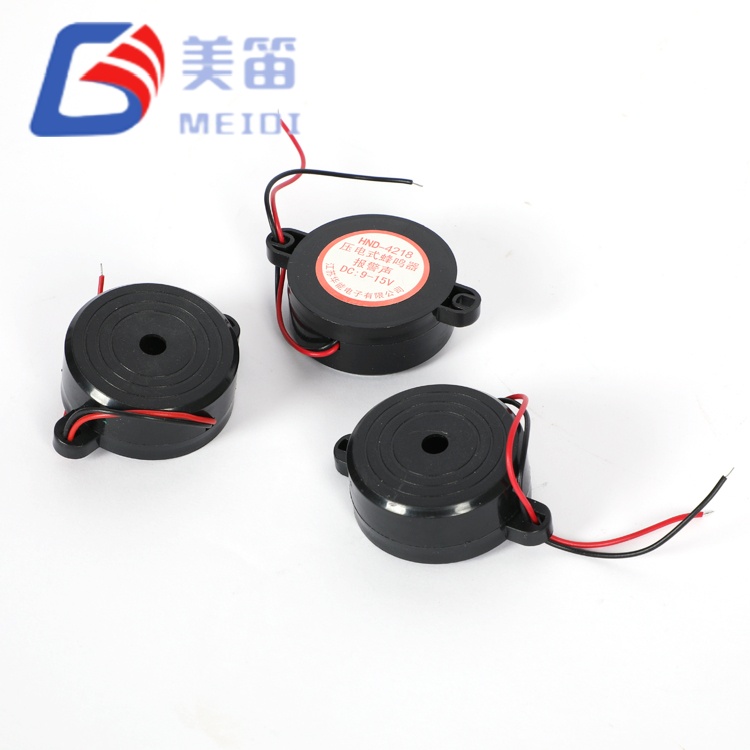

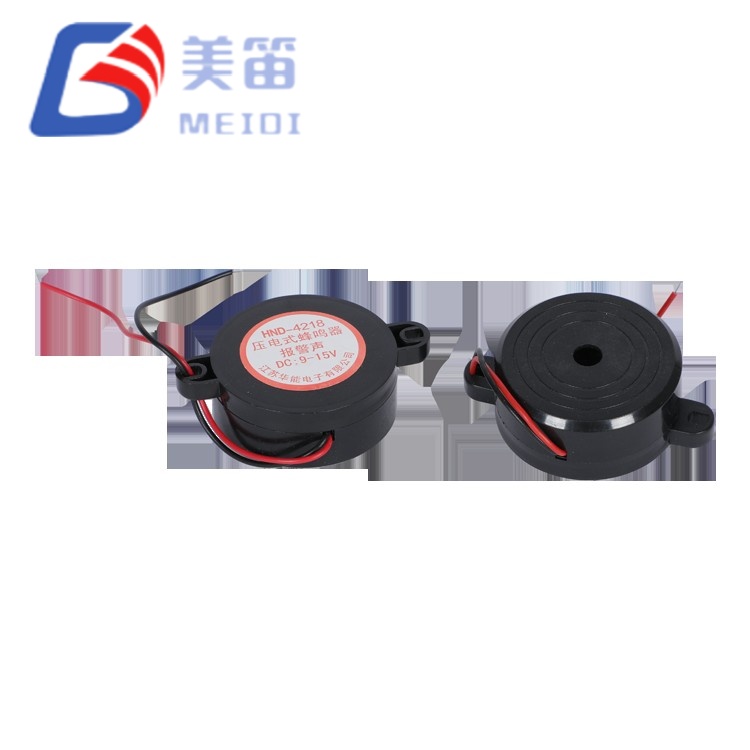

Der HND-4218 ist ein aktiver piezoelektrischer Summer mit 42 mm Durchmesser und integriertem Schwingkreis. untergebracht in einem schwarzen ABS-Gehäuse. Direktes Anlegen einer Gleichspannung im Bereich von 3 V bis 24 V erzeugt einen nominalen 2800-Hz-Hörton, sodass keine externe Signalquelle erforderlich ist. Seine im Vergleich zu Summern der 23-mm-Klasse größere Abstrahlfläche trägt zu einem Schalldruck bei Pegel von mindestens 90 dB bei 10 cm unter Nennfahrbedingungen. Diese Durchgangslochkomponente ist Wird häufig für industrielle Schalttafeln, Kfz-Warnanzeigen und medizinische Geräte verwendet Alarme und Sicherheitssystemanzeigen, bei denen ein lauter, gleichmäßiger Ton erforderlich ist.
Eingebauter Schwingkreis – direkt angelegte Gleichspannung erzeugt akustische Ausgabe
Nennspannung 12 VDC, Betriebsbereich 3–24 VDC
8 mA Stromverbrauch pro Spezifikation
2800 ± 500 Hz Resonanzfrequenz

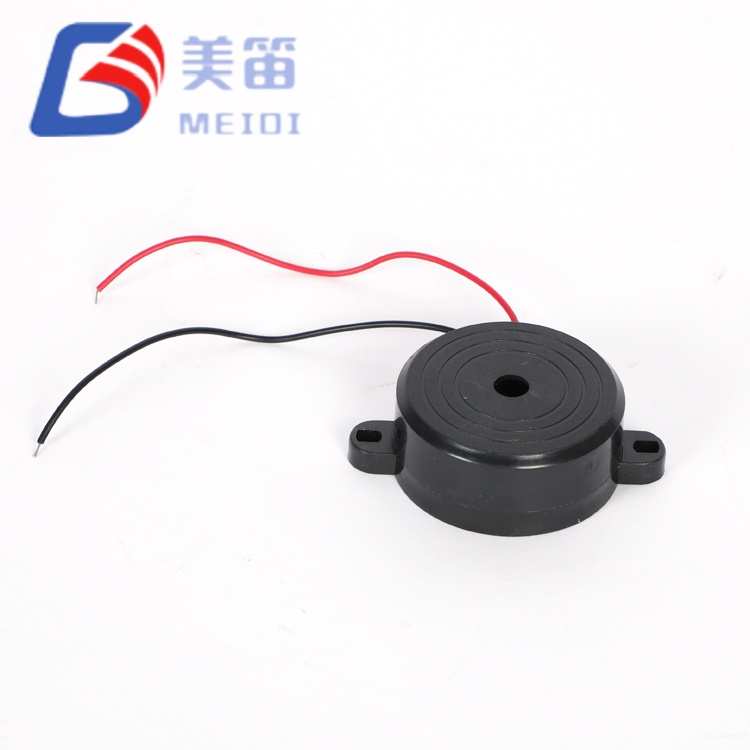

42 × 18 mm ABS-Gehäuse, Durchsteckmontage
Integrierter Treiberschaltkreis – akzeptiert Gleichspannung direkt und gibt einen 2800-Hz-Ton aus externe Oszillatorkomponenten
42-mm-Membran in einem starren ABS-Gehäuse untergebracht – bietet eine größere effektive Strahlungsfläche als typische 23-mm-Summer, die eine höhere Tonausgabe bei offener Montage ermöglichen
Großer Versorgungsbereich – Betrieb von 3 V bis 24 V Gleichstrom, geeignet sowohl für batteriebetriebene als auch für batteriebetriebene Geräte Industrielle Spannungsschienenkonstruktionen
Kompatibel mit Wellenlöten (260 °C) und Handlöten (350 °C), bis zu 2–3 thermisch Zyklen pro Spezifikation
| Parameter | Wert | Testbedingungen / Hinweise |
| Produkttyp | Piezoelektrischer aktiver Summer | — |
| Nennspannung | 12 VDC | — |
| Betriebsspannung | 3–24 VDC | — |
| Resonanzfrequenz | 2800 ± 500 Hz | — |
| Tonausgabe bei 10 cm | Mindestens 90 dB | 12 Vp-p Rechteckwelle, 2800 Hz, 10 cm (gemäß Testprotokoll); Schalldruckpegel für DC-Antriebe auf Anfrage erhältlich |
| Aktueller Verbrauch | 8 mA (typ.) | Getestet bei Nennspannung; Einzelne Testberichte können ≤8 mA anzeigen |
| Betriebstemperatur | -20 ℃ ~ +80 ℃ | Dauerbetrieb |
| Lagertemperatur | -30 ℃ ~ +85 ℃ | Nicht betriebsbereit |

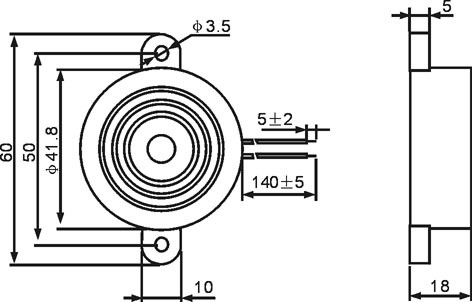

| Abmessungen (Durchmesser × H) | 42 × 18 mm | Nur Körper; Zeichnungstoleranzen ±0,5 mm, sofern nicht anders angegeben |
| Gewicht | 12 g | — |
| Gehäusematerial | Schwarzes ABS | — |
| Montageart | Durchgangsloch | Wellen- oder Handlöten |
| Verfahren | Temperatur | Zeit | Maximale Zyklen |
| Wellenlöten ★ | 260 ± 5 ℃ | 4–6 Sek | 2–3 |
| Manuelles Löten | 350 ± 10 ℃ | 2–5 s | 2–3 |
★ Empfohlener Prozess für die Massenproduktion
Industrielle Bedienfelder und Maschinenstatusanzeigen
Akustische Warnungen für Kraftfahrzeuge (Sicherheitsgurt-Erinnerungen, Parksensor-Warnungen)
Alarme für medizinische Geräte (Patientenmonitore, Infusionspumpen)
Signalgeber für Sicherheitssysteme und Feueralarmgeber
Fehleranzeigen für unterbrechungsfreie Stromversorgung (USV).
Öffentliche Informationsdisplays und akustische Signale am Kiosk
MEIDI stellt den aktiven piezoelektrischen Summer 4218 in seiner Produktionsbasis in Jiangsu her, wo auch die automatisierte Montage stattfindet Linien für piezoelektrische Summer, firmeninternes Spritzgießen für ABS-Gehäuse und spezielle Akustische Teststationen. Jedes Produktionslos durchläuft ein Protokoll zur Zuverlässigkeitsüberprüfung umfasst Feuchtigkeitseinwirkung, Lagerung bei hohen/niedrigen Temperaturen, Temperaturwechsel, Falltests, Vibrationsfestigkeit und Lötwärmebeständigkeit – alles gemäß HND-4218-Spezifikationsniveau.
Unser Qualitätsmanagementsystem arbeitet nach ISO9001, mit eingehender Materialkontrolle, In-Prozess-Überwachung und 100 % abschließende akustische Prüfung vor dem Versand. Für die Mengenbeschaffung Wir können chargenspezifische Testdaten bereitstellen, einschließlich SPL-Frequenzgangkurven und Stromstärke Verbrauchsaufzeichnungen.

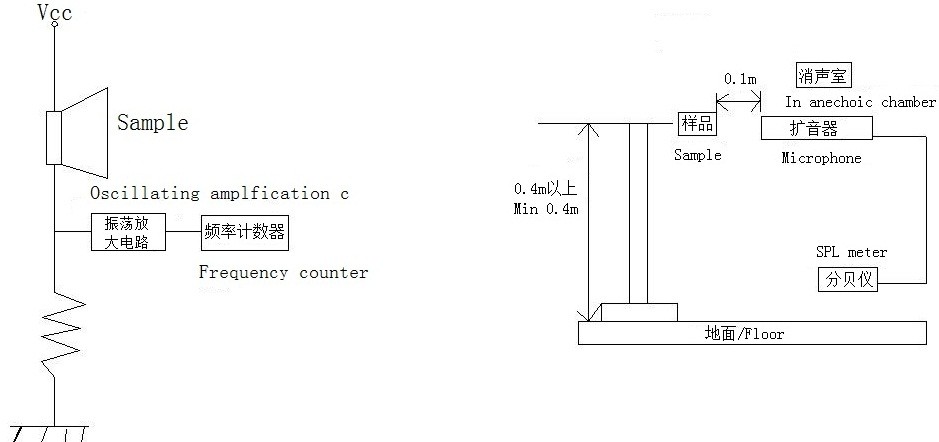

Die folgenden Daten spiegeln die HND-4218-Spezifikation wider. Ein produktspezifischer Testbericht mit Beispielmessdaten sind auf Anfrage erhältlich. Das Testprotokoll wendet 12Vp-p im Quadrat an Welle bei 2800 Hz, gemessen bei 10 cm. Für die Charakterisierung von Gleichstromantrieben wenden Sie sich bitte an MEIDI technische Unterstützung.
| Artikel | Spezifikation |
| Schalldruckpegel | Mindestens 90 dB |
| Frequenz | 2800 ± 500 Hz |
| Aktuell | 8 mA (typisch) |
| Abmessungen | 42 × 18 mm |
Für den vollständigen HND-4218-Testbericht oder Zuverlässigkeitstestdaten senden Sie eine technische Anfrage.
1. Nur im Bereich von 3–24 VDC betreiben. Spannungen außerhalb dieses Bereichs können das Innere beschädigen Oszillator oder Piezoelement.
2. Dieser Summer ist nicht versiegelt. Vermeiden Sie das Eindringen von Wasser, Flussmittelrückständen oder Klebstoff durch den Schall Port, der die Frequenz verändern und die Leistung reduzieren kann.
3. Eine längere Einwirkung von korrosiven Gasen (z. B. H₂S, SO₂) oder hoher Luftfeuchtigkeit kann zu einer Verschlechterung des Produkts führen Messingsubstrat und Elektrodenanschlüsse.
4. Der Schalldruckpegel hängt von der Versorgungsspannung und der Stromstärke der Quelle ab. Überprüfen Sie das Ihre Antriebsschaltung kann unter Last ausreichend Strom liefern.
5. Halten Sie den vorderen Akustikanschluss frei von Hindernissen. Selbst eine teilweise Blockierung verringert den Schalldruckpegel und verschieben Sie die wahrgenommene Frequenz.
6. In der trockenen Originalverpackung aufbewahren, um Feuchtigkeitsaufnahme und Oxidation der Stifte zu verhindern vor dem Löten.
1. Benötigt der HND-4218 eine externe Oszillatorschaltung?
Nein. Der aktive piezoelektrische Summer 4218 ist ein aktiver piezoelektrischer Summer mit integriertem Schwingkreis. Das Anlegen einer Gleichspannung innerhalb des Nennbereichs erzeugt direkt einen hörbaren 2800-Hz-Ton.
2. Bei welcher Mindestspannung funktioniert der Summer zuverlässig?

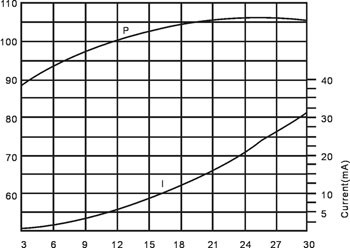

Der spezifizierte Betriebsspannungsbereich beträgt 3 VDC bis 24 VDC. Das Gerät funktioniert mit 3 VDC; Allerdings steigt der Schalldruckpegel mit der angelegten Spannung. Für Niederspannungsleistung Kurven, kontaktieren Sie MEIDI für Anwendungscharakterisierungsdaten.
3. Kann dieser Summer im Freien oder in Umgebungen mit hoher Luftfeuchtigkeit verwendet werden?
Der HND-4218 hat eine offene Struktur und ist nicht für Wasserdichtigkeit oder hohe Luftfeuchtigkeit ausgelegt Anwendungen. Der Kontakt mit Feuchtigkeit, Kondensation oder korrosiven Atmosphären kann zu Schäden führen Leistungsdrift. Informationen zu umweltgeschützten Installationen finden Sie in den Anwendungshinweisen oder wenden Sie sich an MEIDI für alternative Dichtungsoptionen.
4. Welche Lötmethode wird für diesen Durchsteck-Summer empfohlen?
Wellenlöten bei 260 °C für 4–6 Sekunden ist die empfohlene Methode für die Massenproduktion. Auch manuelles Löten bei 350 °C für 2–5 Sekunden ist akzeptabel. Begrenzen Sie die thermische Belastung auf 2–3 Zyklen wie angegeben, um Gehäuseverformungen zu vermeiden.
5. Ist die Ausgangsfrequenz fest oder variiert sie mit der Spannung?
Der interne Oszillator behält während des gesamten Betriebs eine stabile Frequenz nahe 2800 Hz bei Spannungsbereich. Während der Schalldruck je nach Spannung und Last variiert, ist die Frequenzverschiebung minimal innerhalb des angegebenen Lieferbereichs.
6. Warum verwendet das Testprotokoll eine 12-Vp-p-Rechteckwelle für einen aktiven Summer?
Die 12-Vp-p-Rechteckwelle bei 2800 Hz ist die Standardcharakterisierungsbedingung für Spezifikationskonsistenz. Der HND-4218 ist für den 12-V-Gleichstrombetrieb mit interner Stromversorgung ausgelegt fahren; DC-Leistungsdaten sind auf Anfrage erhältlich.
Um das vollständige Datenblatt, mechanische Zeichnungen, SPL-Frequenzgangkurven anzufordern, Wenn Sie Zuverlässigkeitstestdaten für den HND-4218 benötigen, wenden Sie sich mit Ihrer Anwendung an MEIDI Anforderungen. Der technische Support antwortet in der Regel innerhalb eines Werktages.
