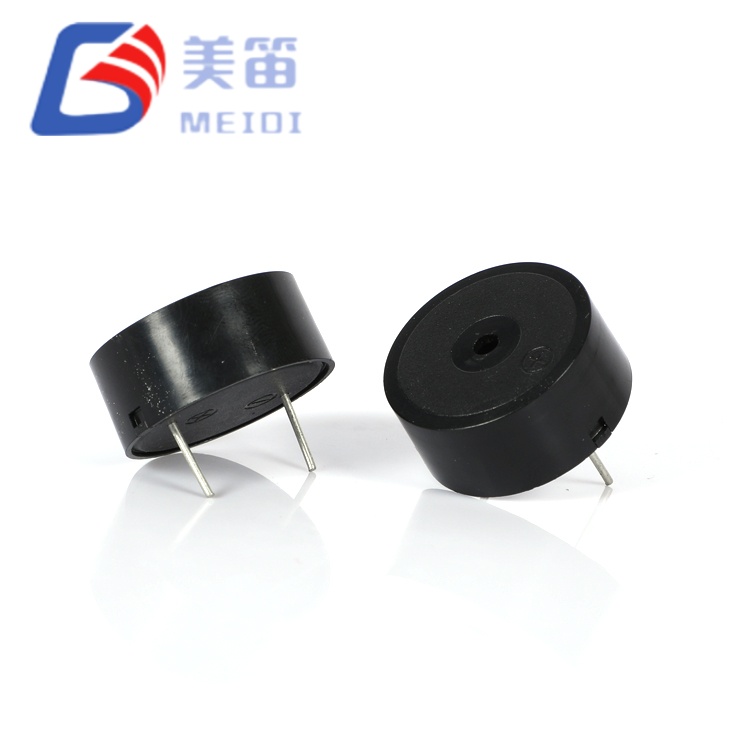

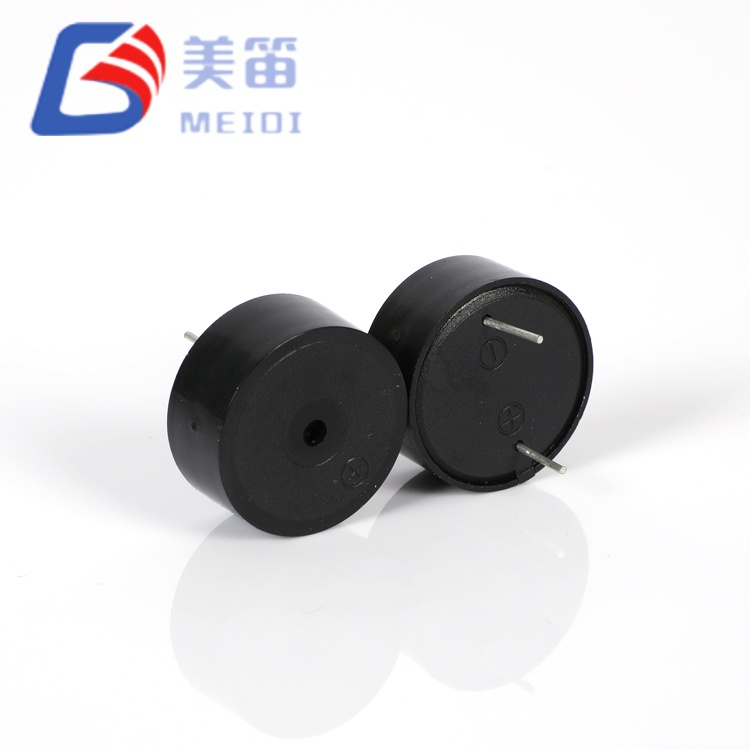

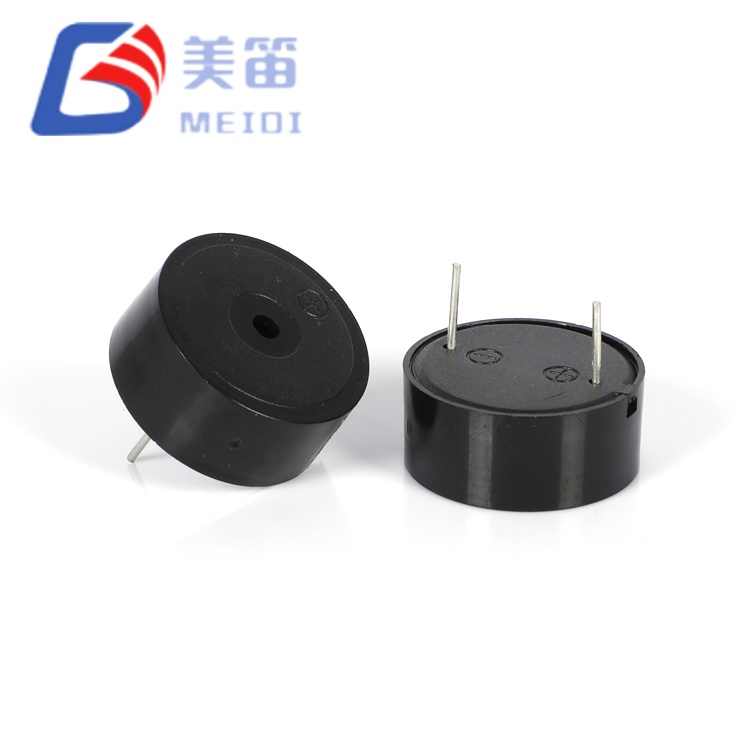

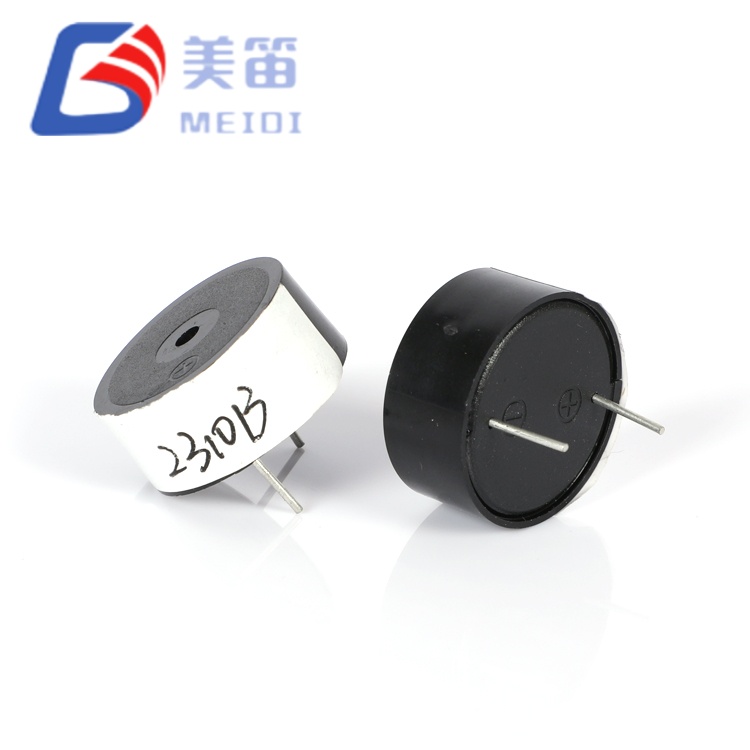

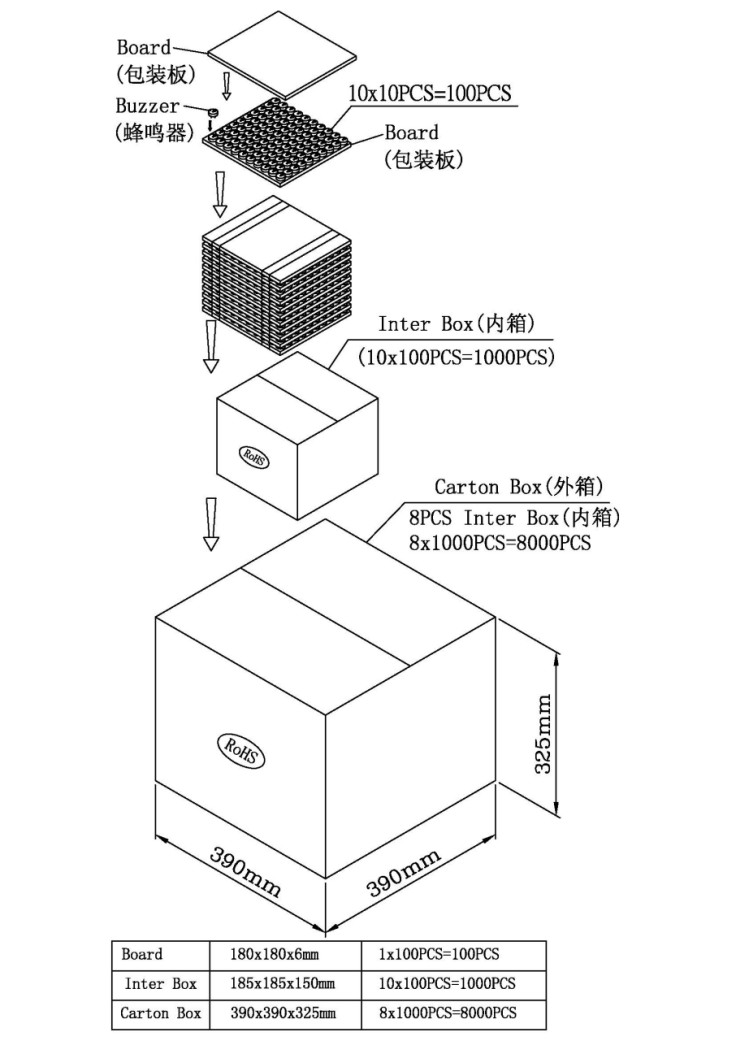

2310E Aktiver piezoelektrischer Aktivsummer

Hochspannungs-Piezo-Aktivakustikmodul für die industrielle Busintegration:

Nativer 12-V-Gleichstrombetrieb mit einem Überlebensbereich von 3 bis 24 V – deckt Automobil-, Industrie- und Batterie-Backup-Architekturen ohne Spannungsumwandlung ab

Eingebauter Oszillatorschaltkreis – fester 3500-Hz-Ton bei Gleichstromanwendung; Keine MCU-PWM-Ressourcen oder externe Antriebskomponenten erforderlich

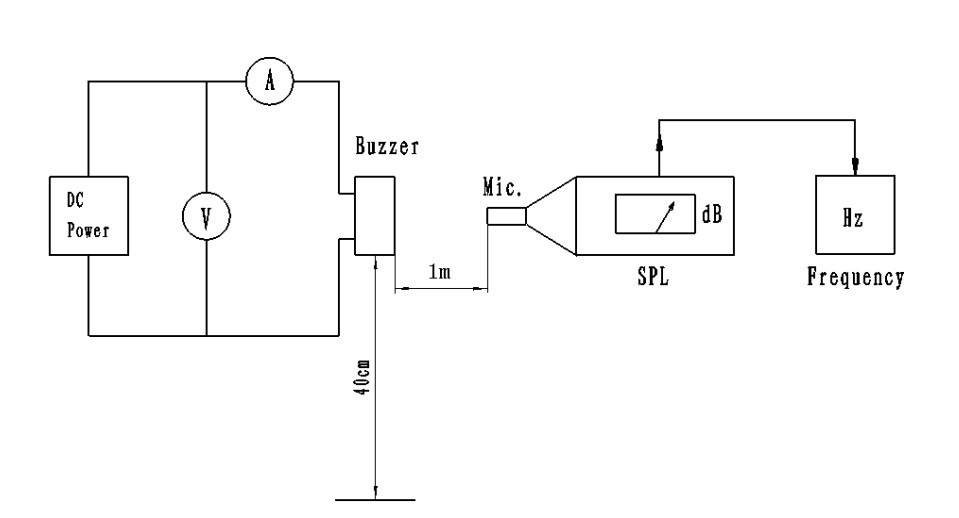

Außergewöhnliche akustische Effizienz – Probencharge misst 91–94 dB, 6–9 dB über ≥85 dB Spezifikationsschwelle

Extrem niedrige Stromaufnahme von 4 mA bei 12 V – 96 % geringere Strombelastung als elektromagnetische aktive Alternativen mit vergleichbarer Leistung

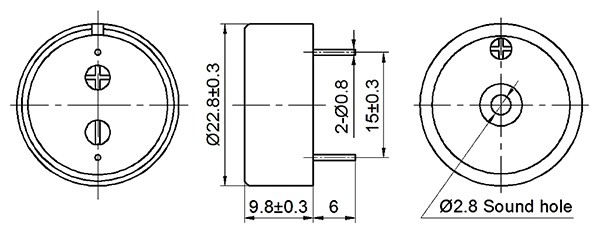

Piezoelektrische Membran mit 23 mm Durchmesser, Kabelanschluss und Befestigungsösen – flexible Installation für Schalttafeleinbau- und Chassis-Anwendungen

Schwarzes ABS-Gehäuse mit 260 °C Wellenlötung und 350 °C manueller Nacharbeitstoleranz

Typische Anwendungen

Industrielle SPS- und HMI-Alarmmodule – Fehleranzeige, Zyklusabschluss und akustische Not-Aus-Rückmeldung auf 12-V-/24-V-Steuerbussen; Null EMI bewahrt die Genauigkeit des analogen Sensors

12-V-Zubehörsysteme für Kraftfahrzeuge – Sicherheitsgurtwarnungen, Warnungen bei geöffneter Tür und Signaltöne bei eingeschalteter Zündung; Das 3-V-Kaltstart-Überleben gewährleistet eine zuverlässige Aktivierung beim Motorstart

Unterbrechungsfreie Stromversorgungseinheiten (USV) – Aktivierung des Batteriemodus, Überlastwarnungen und Wartungswarnungen; Der Stromverbrauch von 4 mA schont die Kapazität der Backup-Batterie

Solarladeregler und Wechselrichter – Array-Fehlertöne, Batterietrennwarnungen und Lastabwurfbenachrichtigungen in netzunabhängigen 12-V-/24-V-Installationen

Land- und Baumaschinen – Bedieneranwesenheitsalarme und hydraulische Fehleranzeigen; Die Betriebsgrenze von 75 °C berücksichtigt die Nähe zum Motorraum

Medizinische und Laborgeräte – Abschluss des Sterilisationszyklus, Kalibrierungs-Timeout und Fehlerzustandswarnungen; Die piezoelektrische Konstruktion verhindert magnetische Störungen bei empfindlichen Instrumenten

FAQ

1. Benötigt der aktive piezoelektrische Aktiv-Summer 2310E ein externes Oszillator- oder Mikrocontroller-Ansteuersignal?

Nein. Der HND-2310E ist ein vollständig eigenständiger aktiver Summer. Eine interne Oszillatorschaltung erzeugt das 3500-Hz-Antriebssignal bei Anlegen einer Gleichspannung im Bereich von 3–24 V. Es sind kein PWM-Ausgang, kein Rechteckgenerator oder Timing-Komponenten erforderlich. Schließen Sie einfach das Pluskabel an Ihre Spannungsquelle und das Minuskabel an Masse (oder einen Schalttransistor) an, um eine akustische Ausgabe zu erzeugen.

2. Wie wirkt sich der Betriebsbereich von 3–24 V auf Schalldruck und Strom bei verschiedenen Spannungen aus?

Der Schalldruck steigt ungefähr linear mit der Spannung von 3 V auf 12 V und erreicht den Nennwert von ≥85 dB bei 12 V. Unter 6 V kann die Ausgangsleistung in lauten Umgebungen marginal sein; Oberhalb von 12 V steigt der Schalldruckpegel weiterhin leicht an, aber der Stromverbrauch bleibt aufgrund der piezoelektrischen kapazitiven Last unter 4 mA. Bei 24 V begrenzt der interne Oszillator den Strom, um den Treiber-IC zu schützen. Der Schalldruckpegel beträgt etwa 3–4 dB über der 12-V-Nennspannung. Für eine konstante Leistung empfiehlt MEIDI einen Betriebsbereich von 9–15 V.

3. Kann ich den HND-2310E ohne zusätzliche Komponenten in einem 24V-Industriesystem verwenden?

Ja, direkt. Das 24-V-Maximum ist eine Dauerbetriebsnennleistung und nicht nur eine Überlebensgrenze. Bei 24 VDC bleibt der Stromverbrauch ≤4 mA und der interne Oszillator behält die Ausgangsfrequenz von 3500 Hz bei. Es ist kein Vorwiderstand, keine Zenerklemme oder kein Regler erforderlich. Dies unterscheidet den HND-2310E von elektromagnetischen aktiven Summern, die normalerweise einen Spannungsabfall über ihren Maximalwert von 12 V oder 16 V erfordern.

4. Wie hoch ist die praktische akustische Lebensdauer bei Dauerbetrieb mit 12 V und 75 °C?

Erwartete Mindestlebensdauer von 5.000 Stunden bei 12 V und einer Umgebungstemperatur von +75 °C. Der primäre Verschleißmechanismus ist die Depolarisation der piezoelektrischen Keramik unter anhaltender Gleichstromvorspannung und thermischer Belastung. Bei intermittierendem Betrieb (z. B. 2-Sekunden-Alarm alle 60 Sekunden) verlängert sich die Lebensdauer proportional auf über 50.000 Stunden. Für kontinuierliche Alarmanwendungen in Umgebungen mit hohen Temperaturen empfiehlt MEIDI die Implementierung eines Arbeitszyklus von 50 % (1 Sekunde ein, 1 Sekunde aus), um die Keramikpolarisierung zu bewahren und die Lebensdauer auf über 15.000 Stunden zu verlängern.

5. Welche Montagemöglichkeiten bietet die Kabelführung mit Montageösen?

Der HND-2310E verfügt über flexible Anschlusskabel (typischerweise 80–100 mm) mit in das ABS-Gehäuse integrierten Montageösen. Diese Konfiguration unterstützt:
Schalttafelmontage – Befestigung mit M2,5- oder M3-Schrauben durch die Montageösen für Alarmanzeigen auf der Vorderseite
Chassismontage – Befestigung an Metallrahmen oder Halterungen in Automobil- und Maschinenanwendungen
Installation neben der Leiterplatte – Verlegen Sie die Leitungen durch Gehäuseöffnungen zu Leiterplatten-Klemmenblöcken oder Steckerleisten, wodurch eine direkte Belastung durch das Leiterplattenlöten vermieden wird
Freihängend – Leitungen mit Anschlussklemmen zum modularen Austausch in wartungsfähigen Geräten
Die Montageösen sorgen unabhängig von den elektrischen Anschlüssen für eine mechanische Zugentlastung und reduzieren so vibrationsbedingte Ermüdung im Vergleich zu Stiftmontagen mit Durchgangsloch.
