Ein magnetisch aktiver Summer ist eine kompakte Soundkomponente, die über eine Gleichstromversorgung einen akustischen Alarm erzeugt, ohne dass eine externe Antriebswellenform erforderlich ist. Diese einzige Eigenschaft sorgt dafür, dass der Summer in Alarmanlagen, Bedienfeldern, Haushaltsgeräten, Kfz-Anzeigen, medizinischen Geräten und Industrieanlagen ständig gefragt ist – überall dort, wo ein Designer einen zuverlässigen Ton wünscht, ohne dafür einen Mikrocontroller-Ausgang oder eine Treiberstufe aufzuwenden.
In diesem Artikel wird erklärt, wie ein magnetisch aktiver Summer funktioniert, woraus er besteht, wo er verwendet wird, wie man ihn nach Spannung, Frequenz und Schalldruck auswählt und wie er im Vergleich dazu abschneidetmagnetischer passiver Summerund die Piezo-Alternativen. Alle angegebenen Spezifikationen stammen aus unserem eigenen Produktionskatalog und sind keine Schätzungen.
Ein magnetisch aktiver Summer ist eine elektromagnetische Audiokomponente, die durch magnetische Vibration Schall erzeugt. Im Gegensatz zupassive Summerdie ein externes Frequenzsignal von der Host-Schaltung erfordern, enthält ein aktiver Summer einen eingebauten Oszillator. Sobald die richtige Gleichspannung anliegt, erzeugt der magnetisch aktive Summer ohne zusätzliche Steuerkomponenten sofort einen Dauerton. Aus diesem Grund ist der aktive Summer oft der einfachste akustische Alarm, den eine Platine tragen kann, und der magnetische Summer bleibt die Standardwahl für Designer, die einen Piepton ohne Treiberstufe wünschen.
„Magnetisch“ bezieht sich auf den Antriebsmechanismus – eine Spule, einen Permanentmagneten und eine Stahlmembran. „Aktiv“ bedeutet, dass sich der Oszillator im Paket befindet. Bei der Beschaffung spielen beide Namenshälften eine Rolle: Die magnetische Konstruktion legt den Klangcharakter und die Stromaufnahme fest, und das aktive Design legt fest, was der Host-Schaltkreis bereitstellen muss, nämlich einfach eine geschaltete Gleichstromschiene. Derelektromagnetischer SummerDie Familie umfasst sowohl die aktive als auch die passive Version dieser Konstruktion.
Das Funktionsprinzip eines magnetisch aktiven Summers ist die elektromagnetische Umwandlung. Wenn Gleichstrom angelegt wird, erzeugt der interne Oszillator ein elektrisches Impulssignal. Dieses Signal durchläuft die Spule und erzeugt ein sich änderndes Magnetfeld, das mit dem Permanentmagneten und der Membran im Inneren des Summers interagiert. Die Membran bewegt sich unter der elektromagnetischen Kraft hin und her, und diese Vibrationen erzeugen Druckänderungen in der Luft – den Klang, den Sie hören.
| Arbeitsphase | Was im Inneren passiert |
|---|---|
| Leistungsaufnahme | Den Summeranschlüssen wird Gleichspannung zugeführt – es ist keine Wellenform erforderlich |
| Signalerzeugung | Der interne Oszillator erzeugt periodische elektrische Impulse |
| Magnetische Umwandlung | Die Spule wandelt die Impulse in ein sich veränderndes Magnetfeld um |
| Mechanische Vibration | Die Membran wird durch die elektromagnetische Kraft gezogen und freigegeben |
| Tonausgabe | Die Vibration strahlt einen hörbaren Ton aus, typischerweise 2–4 kHz |
Da sich der Oszillator bereits im Bauteil befindet, muss der Entwickler überhaupt keine Summerfrequenz erzeugen. Dadurch entfallen ein Timer-Kanal, ein PWM-Ausgang und die Firmware für deren Ansteuerung, und es bedeutet, dass der Summerton nicht durch einen Softwarefehler verloren gehen kann. Der Kompromiss besteht in der festen Tonhöhe: Ein magnetischer aktiver Summer ertönt mit einer Frequenz, während ein passiver Summer mit jeder von der Firmware gewählten Tonhöhe oder jedem beliebigen Muster betrieben werden kann. Entscheiden Sie sich vor dem Layout zwischen dem aktiven und dem passiven Summer, nicht danach.
Das Verständnis der internen Struktur hilft Ingenieuren, einen magnetisch aktiven Summer an eine Leistungsanforderung anzupassen, und es erklärt, warum zwei Summer derselben Größe sehr unterschiedlich klingen können. Ein typischer Teil besteht aus den folgenden Elementen.
| Komponente | Rolle | Was es für den Käufer bedeutet |
|---|---|---|
| Oszillatorschaltung | Erzeugt die Impulsfolge, die die Spule antreibt | Fixiert den Ton; kein externes Laufwerk erforderlich |
| Elektromagnetische Spule | Wandelt elektrische Energie in ein Magnetfeld um | Legt die Stromaufnahme fest – typischerweise 30 mA bei Nennspannung |
| Permanentmagnet | Stellt das statische Feld bereit, gegen das die Spule arbeitet | Beeinflusst Effizienz und Leistung |
| Membran | Vibriert, um Ton zu erzeugen | Größe und Material bestimmen die Resonanzfrequenz und den Schalldruckpegel |
| Gehäuse und Anschlüsse | Schützt die Baugruppe und sorgt für die Halterung | Bestimmt die Grundfläche, den Pinabstand und die Abdichtung |
Die auf einem Datenblatt aufgedruckte Resonanzfrequenz ist die mechanische Resonanz dieses Membran-Gehäuse-Systems und dort ist der magnetisch aktive Summer am lautesten. Jeder Summer im Katalog wird an diesem Punkt gemessen. Fahren Sie weit von diesem Punkt entfernt, sinkt die Ausgangsleistung schnell, weshalb die Frequenzspalte beim Vergleich von Teilen genauso wichtig ist wie die Spannungsspalte.
Da ein magnetisch aktiver Summer nur eine geschaltete Gleichstromleitung von der Hostplatine benötigt, kommt er in fast jeder Kategorie elektronischer Produkte vor, die warnen, bestätigen oder benachrichtigen müssen.
| Anwendung | Was der Summer macht | Typische Anforderung |
|---|---|---|
| Haushaltsgeräte | Tastenbestätigung, Zyklusende, Fehlerwarnung | 5 oder 12 V, moderater Schalldruckpegel, kompakte Stellfläche |
| Sicherheits- und Brandmeldezentralen | Alarm- und Statustöne | Hoher Schalldruckpegel, Dauerbetrieb, stabiler Ton |
| Automobilelektronik | Anzeigen, Erinnerungen, Parkwarnungen | 12 V, großer Temperaturbereich |
| Medizinische Geräte | Alarm und Benutzer-Feedback | Konsistenter Output von Charge zu Charge, dokumentierte Qualität |
| Industrielle Steuerung | Fehler- und Prozessalarme | 24 V, hoher Schalldruckpegel in lauten Umgebungen |
| Verbraucher- und IoT-Produkte | Benachrichtigungs- und Kopplungshinweise | 3 V, kleine Größe, geringer Strom |
Die Auswahl beginnt mit dem Material, über das Sie tatsächlich verfügen, und erstreckt sich dann auf die Akustik und die Mechanik des Summers selbst. Beantworten Sie diese fünf Fragen und die Buzzer-Shortlist beschränkt sich normalerweise auf zwei oder drei Teile.

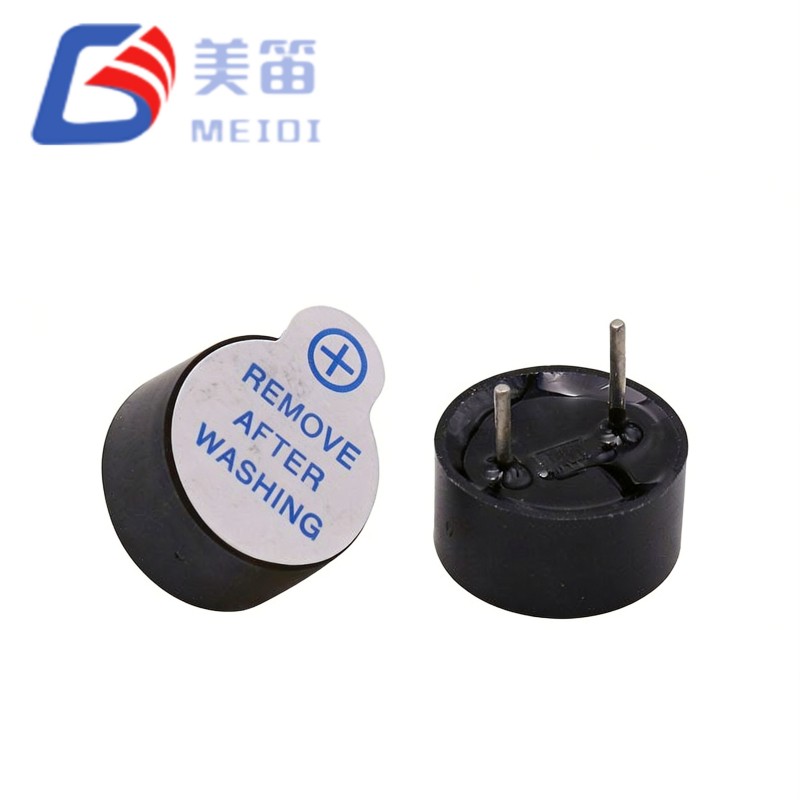

In der folgenden Tabelle sind repräsentative magnetisch-aktive Summermodelle von Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI) aufgeführt, wobei die Werte unseren eigenen Spezifikationsblättern entnommen wurden. Beachten Sie, dass die gleiche mechanische Familie – 9,0 × 5,5 mm, 9,0 × 4,2 mm oder 12,0 × 9,5 mm – für mehrere Spannungen angeboten wird, sodass sich eine Plattform zwischen den Schienen bewegen kann, ohne dass sich die Grundfläche des Summers oder das Platinenlayout ändert.
| Modell | Typ | Nennspannung | Resonanzfrequenz. | Min. SPL | Aktuell | Abmessungen (mm) | Temp. Reichweite |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Magnetisch aktiv | 3 V Gleichstrom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 bis +70 °C |
| HNB09A05 | Magnetisch aktiv | 5 V Gleichstrom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 bis +70 °C |
| HNB09A12 | Magnetisch aktiv | 12 V Gleichstrom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 5,5 | −20 bis +70 °C |
| HNT-9042-03 | Magnetisch aktiv | 3 V Gleichstrom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 bis +70 °C |
| HNT-9042-05 | Magnetisch aktiv | 5 V Gleichstrom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9,0 × 4,2 | −20 bis +70 °C |
| HMB1275-05B | Magnetisch aktiv | 5 V Gleichstrom | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 7,5 | −20 bis +70 °C |
| TMB12A03 | Magnetisch aktiv | 3 V Gleichstrom | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 bis +70 °C |
| TMB12A05 | Magnetisch aktiv | 5 V Gleichstrom | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 bis +70 °C |
| TMB12A12 | Magnetisch aktiv | 12 V Gleichstrom | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 bis +70 °C |
| TMB12A24 | Magnetisch aktiv | 24 V DC | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12,0 × 9,5 | −20 bis +70 °C |
| MLT-9650Y-5V | SMD magnetisch aktiv | 5 V Gleichstrom | 3000 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | 9,6 × 9,6 × 5,0 | −30 bis +70 °C |
Die beiden Summer sehen ähnlich aus und werden oft nebeneinander angeordnet, stellen jedoch völlig unterschiedliche Anforderungen an die Host-Schaltung. Der folgende Vergleich ist derjenige, der die meisten Fehler bei der Beschaffung aufdeckt.
| Vergleichsbereich | Magnetischer aktiver Summer | Magnetischer passiver Summer |
|---|---|---|
| Antriebsanforderung | Nur Gleichstromversorgung – Oszillator ist intern | Externe Rechteckwelle oder PWM vom Host |
| Klangflexibilität | Einzelton behoben | Jede Tonhöhe, jedes Muster oder jede Melodie, die die Firmware erzeugen kann |
| Firmware- und Hardwarekosten | Am niedrigsten – eine geschaltete Leitung | Benötigt einen Timer-Kanal und einen Treibercode |
| Aktuelle Auslosung | Etwa 30 mA bei Nennspannung | Ähnlich, aber nur während der Fahrt |
| Typische Verwendung | Einfache Alarme, Bestätigungen, Statusanzeigen | Abgestufte Alarme, Mehrton- und Musikhinweise |
Es lohnt sich auch, einen magnetisch aktiven Summer mit der Piezo-Route zu vergleichen, bevor das Design eingefroren wird. Piezo-Summer verbrauchen weniger Strom und eignen sich für Batteriedesigns, aber das Keramikelement bietet dem Treiber eine statische Kapazität und benötigt eine angetriebene Wellenform, sodass es sich bei ihnen um eine völlig andere Designübung handelt. Wenn die Platine über keinen freien PWM-Ausgang verfügt und die Meldung lediglich „Piepton, wenn dies geschieht“ lautet, ist der aktive magnetische Summer normalerweise die kostengünstigste Antwort auf eine einfache Alarmanforderung.
Zwei Datenblätter können jeweils 85 dB beanspruchen und sehr unterschiedliche Summer beschreiben. Ohne die Antriebsspannung und den Messabstand ist ein Schalldruckpegel nicht vergleichbar – 85 dB bei 10 cm und 85 dB bei 30 cm sind nicht dasselbe. Bitten Sie jeden Lieferanten um die gleichen drei Zahlen und beurteilen Sie diese dann gemeinsam. Gleiches gilt für die Frequenz: Ein magnetisch aktiver Summer, der mit „2–4 kHz“ ohne Resonanzpunkt angegeben wird, sagt nichts darüber aus, wo er tatsächlich am lautesten ist.
Der zweite häufige Fehler ist die Genehmigung eines Summers im Freien. Ein Gehäuse, eine Dichtung und eine Frontplatte können leicht 5 bis 10 dB abbauen, und ein Teil, das auf der Werkbank passiert ist, kann im Produkt versagen. Testen Sie den magnetisch aktiven Summer im letzten Gehäuse bei der niedrigsten Versorgungsspannung, die das Produkt sehen kann, bevor Sie das Design sperren.
| Fehler | Was es kostet | Was stattdessen zu tun ist |
|---|---|---|
| Die Spannung wird aus Gewohnheit gewählt, nicht mit der Bahn | Ein leiser oder stiller Summer im Feld | Bestätigen Sie, dass die Schiene an den Summerklemmen unter Last steht |
| SPL im Vergleich ohne Distanz | Eine schwächere Warnung als im Datenblatt vorgeschlagen | Fragen Sie bei jeder Figur nach Abstand, Spannung und Wellenform |
| Probe außerhalb des Gehäuses genehmigt | 5 bis 10 dB Verlust bei der Produktion | Hören Sie auf den Summer im fertigen Gehäuse |
| Aktuelles Budget nicht überprüft | Spannungsabfälle oder ein heißer Schalttransistor | Planen Sie etwa 30 mA ein und dimensionieren Sie den Schalter entsprechend |
| Nach der Bearbeitung ist eine Tonänderung erforderlich | Ein zweiter Qualifizierungszyklus | Entscheiden Sie sich für aktiv oder passiv, bevor das Board ausgelegt wird |
Für die meisten Exportmärkte ist die Dokumentation hinter einem Summer klein und nicht verhandelbar, und sie ist genauso wichtig wie die Akustik. Die Grundvoraussetzung für einen Anbieter magnetischer aktiver Summer ist:
Ein Zertifikat zeigt, dass das System existiert, nicht, dass die aktuelle Charge gemessen wurde. Was einen qualifizierten Lieferanten von magnetischen aktiven Summern von einem lediglich zertifizierten Anbieter unterscheidet, ist die Routine auf der Produktionslinie: ob jede Charge akustisch getestet wird, ob das Ergebnis aufgezeichnet wird und ob eine fehlerhafte Charge zurückgehalten wird. Fragen Sie nach dem Ausgangskontrollprotokoll der letzten Lieferung – die Antwort sagt Ihnen mehr als nur ein Scan des Zertifikats.
MEIDI entwickelt und fertigt elektromagnetische Summerprodukte für unterschiedliche Spannungsanforderungen, Montagemethoden und Anwendungsumgebungen. Jeder Summer verlässt das Werk akustisch getestet und unterstützt kundenspezifische Arbeiten an elektrischer Leistung, akustischer Leistung und mechanischem Design.
Normalerweise nicht direkt. Ein magnetisch aktiver Summer verbraucht bei Nennspannung etwa 30 mA, was mehr ist, als ein typischer GPIO liefern kann. Verwenden Sie daher einen kleinen Transistor oder MOSFET als Schalter und versorgen Sie den Summer über die Schiene. Das Steuersignal wird dann einfach ein- oder ausgeschaltet – es ist keine Wellenform erforderlich.
Zwei Gründe, und beide sind häufig. Das Gehäuse dämpft und blockiert den Schallweg, was typischerweise 5 bis 10 dB kostet, und die Versorgung kann unter der Nennspannung liegen. Messen Sie den Schalldruckpegel im Inneren des Gehäuses und nicht in freier Luft und prüfen Sie, ob die Schiene an den Summeranschlüssen unter Last steht.
Ein magnetisch aktiver Summer verwendet eine Spule, einen Magneten und eine Membran und wird mit reinem Gleichstrom und einem eingebauten Oszillator betrieben, der etwa 30 mA verbraucht und einen vollen, abgerundeten Ton erzeugt. Ein Piezo-Summer verwendet ein Keramikelement, zieht viel weniger Strom und ist dünner, benötigt aber eine angetriebene Wellenform und stellt eine kapazitive Last dar. Wählen Sie magnetisch, wenn Sie das einfachste Laufwerk wünschen; Wählen Sie Piezo, wenn Leistung und Höhe die entscheidenden Faktoren sind.
Nein – der Oszillator ist im Gehäuse befestigt, sodass die Tonhöhe werkseitig eingestellt wird. Wenn Sie verschiedene Töne, abgestufte Alarme oder eine Melodie benötigen, geben Sie a anmagnetischer passiver Summerund treiben Sie es stattdessen vom Host-Schaltkreis an.
Ja. DerMagnetischer aktiver SMD-SummerDas Sortiment ist für das Reflow-Löten konzipiert und umfasst Teile wie den MLT-9650Y-5V mit 9,6 × 9,6 × 5,0 mm. Bestätigen Sie das Reflow-Profil mit dem Lieferanten, da Membran und Gehäuse die Spitzentemperatur überstehen müssen.
Magnetisch aktive Summer im Katalog sind typischerweise in 3-V-, 5-V-, 12-V- und 24-V-Versionen erhältlich, oft innerhalb derselben mechanischen Familie – zum Beispiel umfasst die 12,0 × 9,5-mm-Serie alle vier. Dadurch kann ein Platinenlayout mehrere Versorgungsschienen bedienen.
Die magnetisch aktiven Summer des Katalogs erreichen typischerweise 85 bis 90 dB, was für Schalttafelanzeigen, Geräte und Bestätigungen geeignet ist. Wenn die Umgebung laut ist oder der Alarm durch einen Raum getragen werden muss, ist dies der FallAlarmsummerEine Nennleistung von 95 dB oder mehr ist stattdessen die richtige Kategorie. Entscheiden Sie dies anhand der Installation, nicht allein anhand des Datenblatts.
Oft ja. Mehrere mechanische Familien im Katalog – einschließlich der 12,0 × 9,5 mm-Serie – werden mit 3 V, 5 V, 12 V und 24 V mit demselben Design angeboten. Dadurch kann ein Platinenlayout mehrere Produktvarianten bedienen und ein einziger qualifizierter magnetisch aktiver Summer auf der gesamten Plattform bleiben.
Standardmodelle beginnen in der Regel bei 1.000 Stück mit kostenlosen Mustern zur Bewertung. Bei kundenspezifischen Spannungs-, Frequenz- oder Gehäuseanforderungen ist eine höhere Mindestbestellmenge erforderlich, da Werkzeuge und akustische Validierung eingerichtet werden müssen. Die Lieferzeit hängt von der Saison ab. Bestätigen Sie sie daher bereits in der Anfragephase und nicht erst in der Bestellphase.
