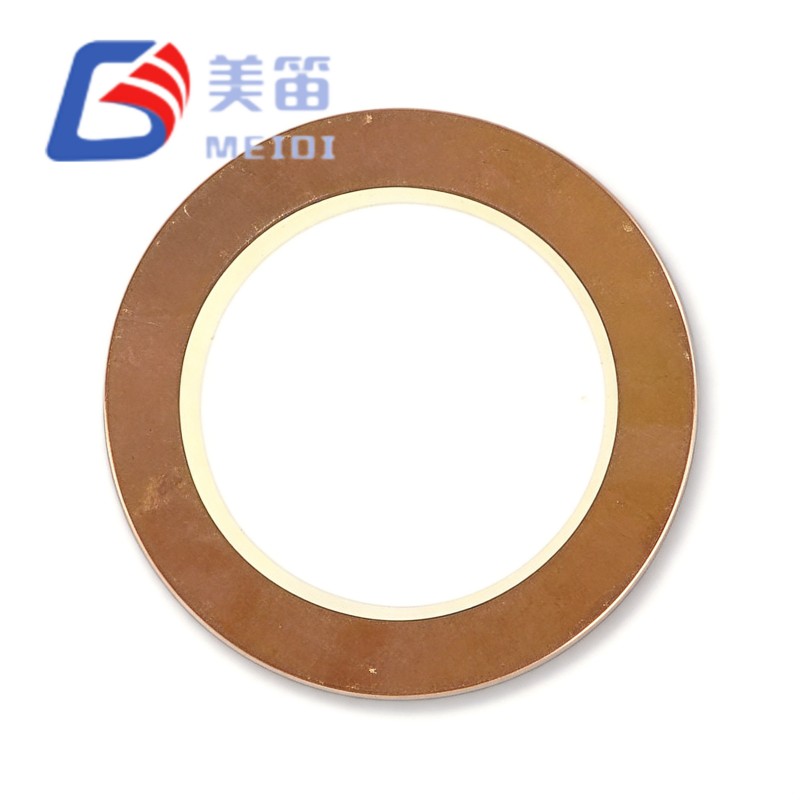

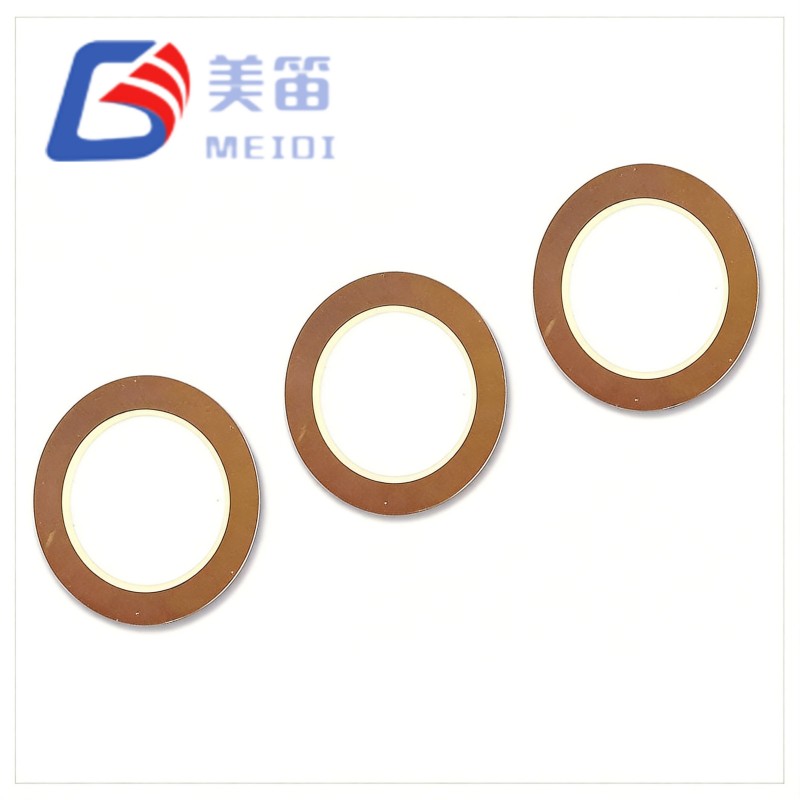

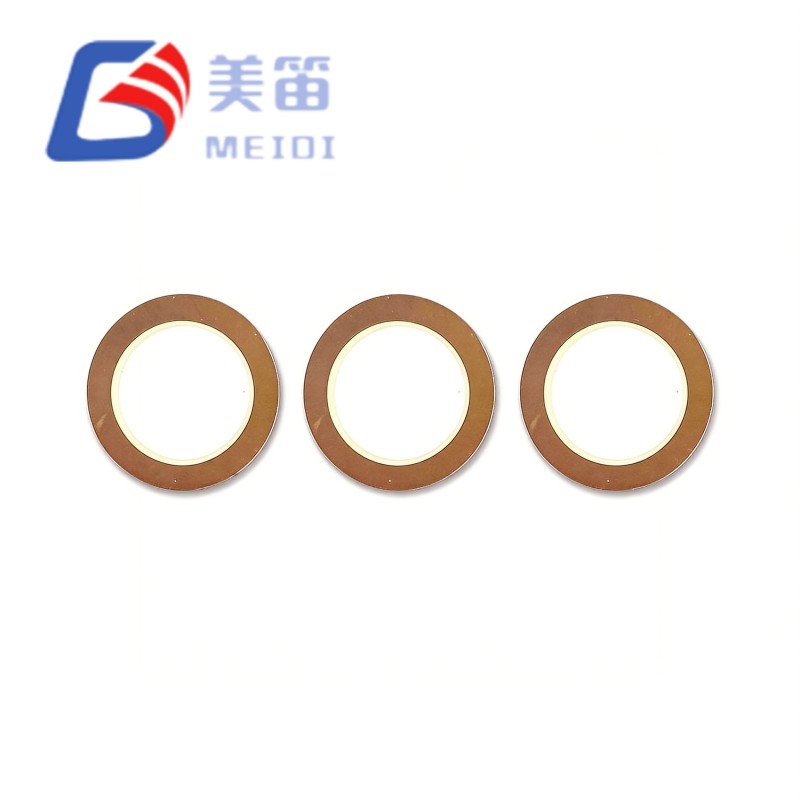

Das 11-mm-Piezokeramikelement aus Messing ist ein piezoelektrisches Element mit Messingsubstrat, das auf 9,0 kHz abgestimmt ist und für eingebettete Akustikmodule entwickelt wurde, die von einem höheren, klareren Alarmton profitieren. Sein Durchmesser von 11,0 mm und seine Dicke von 0,18 mm entsprechen dem mechanischen Platzbedarf der 7,8-kHz-FT-11T-Variante, sodass ein einziges PCB-Layout und ein Gehäusehohlraum beide Frequenzen unterstützen können. Die Kapazität von 12.000 pF und der äquivalente Widerstand von ≤ 500 Ω ermöglichen die effiziente Ansteuerung des Elements über eine Niederspannungsversorgung, entweder direkt über einen 3,3-V-MCU-Pin oder über eine einfache LC-Boost-Schaltung.
Die Resonanzfrequenz ist auf 9,0 kHz mit einer Chargentoleranz von ±11,1 % eingestellt und liefert einen Ton, der wahrnehmbar schärfer und eindringlicher ist als Alternativen mit niedrigerer Frequenz, was die Alarmunterscheidung in Mehrtonsystemen unterstützen kann.
Ein Durchmesser von 11,0 mm und eine Gesamtdicke von 0,18 mm machen dieses Element mechanisch mit dem FT-11T-7.8A1 austauschbar und ermöglichen eine A/B-Frequenzbewertung ohne Änderung des PCB-Anschlussmusters oder Gehäuses.
Die Nennkapazität von 12.000 pF bei 120 Hz sorgt für eine hohe kapazitive Last, die den Bedarf an Antriebsspannung reduziert und direktes 3,3-V-MCU-PWM in batteriebetriebenen Modulen mit begrenztem Platzangebot möglich macht.
Ein aktiver Elektrodendurchmesser von 8,0 mm, der gegenüber den 9,0 mm beim 7,8-kHz-Modell reduziert wurde, konzentriert das elektrische Feld, um die elektromechanische Kopplung bei der höheren Resonanz zu verbessern.
Das Messingsubstrat mit einer gebrannten Silberelektrode behält den gleichen Wärmeleitfähigkeits- und Lötbarkeitsstandard wie der Rest der FT-11T-Serie bei und gewährleistet so ein vorhersehbares Montageverhalten.
Ein äquivalenter Widerstand von ≤500 Ω unterstützt LC-Resonanz-Boost-Schaltkreise mit hoher Güte, wodurch Schalldruckpegel über 75 dB bei minimaler Antriebsleistung erreicht werden können.
| Parameter | Wert | Testbedingungen |
| Produkttyp | Piezoelektrisches Keramikelement | — |
| Modell | FT-11T-9.0A1 | — |
| Resonanzfrequenz | 9,0 ± 1,0 kHz | Freiluft, 25 ℃ |
| Frequenztoleranz | ±11,1 % | Chargenkonsistenz |
| Freie Kapazität | 12000 ± 30 % pF | Bei 120 Hz, 1 Vrms, 25 ℃ |
| Äquivalenter Widerstand | ≤ 500 Ω | Bei Resonanzfrequenz |
| Dielektrischer Verlust (tanδ) | ≤ 5 % | Bei 120 Hz, 1 Vrms |
| Substratmaterial | Messing | — |

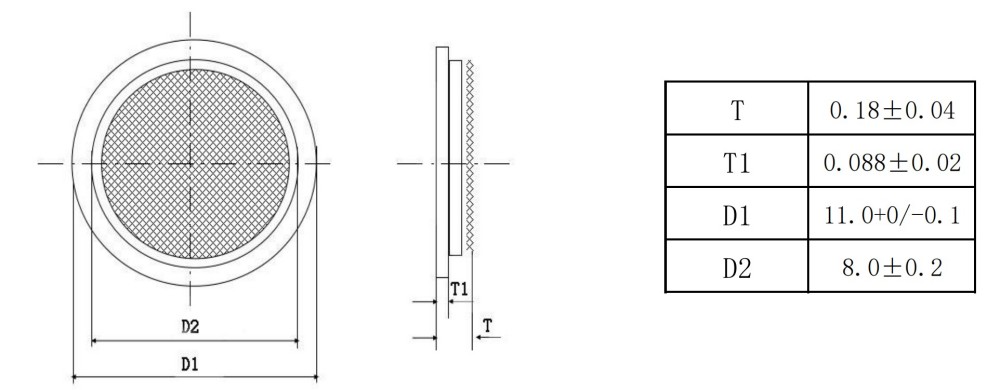

| Durchmesser der Keramikscheibe (D1) | 11,0 +0 / -0,1 mm | — |
| Aktiver Elektrodendurchmesser (D2) | 8,0 ± 0,2 mm | — |
| Gesamtdicke (T) | 0,18 ± 0,04 mm | Keramik + Substrat |
| Keramikdicke (T1) | 0,088 ± 0,02 mm | PZT-Schicht |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +80 ℃ | Nicht betriebsbereit |
| Elektrodenmaterial | Silber (Standard) | Gebrannte Silberpaste |
| Isolationswiderstand | ≥ 100 MΩ (typisch) | Bei 100 VDC, 25 ℃ |
Tragbare Mehrtongeräte wie Fitness-Tracker und Smartwatches, bei denen der 9,0-kHz-Ton neben einem Summer mit niedrigerer Frequenz als deutlicher Hochfrequenzalarm für Prioritätsbenachrichtigungen dient.
Tragbare medizinische Diagnosegeräte, die von der Tonhierarchie profitieren und 9,0 kHz für kritische Alarme und 7,8 kHz für Informationssignale auf derselben Leiterplatte verwenden.
IoT-Sensorknoten mit hoher Dichte, einschließlich Tür-/Fenstersensoren und Wasserleckdetektoren, bei denen die 9,0-kHz-Grundfrequenz dazu beiträgt, akustische Interferenzen mit 2,4-GHz-Funkharmonischen zu reduzieren.
Industrielle HMI-Touchpanels, die zwei Frequenzen für die Bedienerrückmeldung verwenden, zum Beispiel einen 7,8-kHz-Bestätigungston und einen 9,0-kHz-Fehleralarm, erzeugt aus identischen mechanischen Grundflächen.
Steuerplatinen für Verbrauchergeräte in Mikrowellenherden, Waschmaschinen und Kühlschränken, bei denen die höhere Tonhöhe die Umgebungsgeräusche in der Küche effektiver durchdringt.
Lern- und Spielzeugelektronik, die einen einfachen hohen Ton für musikalische Tastenreaktionen oder interaktives Lernfeedback erfordert.
| Designziel | FT-11T-9.0A1 Vorteil |
| Fügen Sie einen zweiten Ton hinzu, ohne dass eine mechanische Neugestaltung erforderlich ist | Das Element teilt seine 11,0 × 0,18 mm große Hülle mit der 7,8-kHz-Variante, sodass für beide Frequenzen das gleiche Stegmuster und der gleiche Hohlraum verwendet werden können. |
| Erzielen Sie eine schärfere, eindringlichere Wahrnehmungsqualität | Die 9,0-kHz-Resonanz erzeugt einen schärferen Ton, der leicht vom niederfrequenten Brummen zu unterscheiden ist und sich daher für Fehler- und Prioritätswarnungen eignet. |
| Reduzieren Sie elektromagnetische Störungen mit HF-Systemen | Die Grundwelle und ihre Harmonischen niedriger Ordnung liegen deutlich unterhalb der typischen ISM-Bänder; Die tatsächliche EMV-Leistung hängt vom Layout der Antriebsschaltung ab, die Wahl der Frequenz ist jedoch von Natur aus harmlos. |
| Behalten Sie eine effiziente Kopplung bei höherer Resonanz bei | Die 8,0-mm-Aktivelektrode ist für den 9,0-kHz-Modus optimiert und konzentriert das elektrische Feld, um den Kopplungskoeffizienten trotz der erhöhten Frequenz hoch zu halten. |
| Vereinfachen Sie die Dual-Frequenz-Stücklistenverwaltung | Sowohl die 7,8-kHz- als auch die 9,0-kHz-Modelle haben die gleichen Kapazitäts- und Widerstandsspezifikationen, sodass ein einziger LC-Boost-Induktivitätswert mit geringfügigen Abstimmungsanpassungen verwendet werden kann. |
| Passt in ultradünne Baugruppen | Durch das 0,18-mm-Profil in Kombination mit einem 0,5-mm-Messingsubstrat bleibt die Höhe des gesamten Akustikstapels unter 1 mm. |
MEIDI Intelligent Technology produziert seit 2011 piezoelektrische Keramikkomponenten. Das Unternehmen betreibt eine vertikal integrierte Anlage in Jiangsu, China, wo Keramikpulververarbeitung, Bandguss, Elektroden-Siebdruck, Hochtemperatursintern und Polarisation alle im eigenen Haus durchgeführt werden. Diese Integration gewährleistet in Verbindung mit einem ISO9001-zertifizierten Qualitätssystem wiederholbare elektrische Eigenschaften und eine vollständige Chargenrückverfolgbarkeit für jedes versendete Element.
Das 11-mm-Piezokeramikelement aus Messing wird auf derselben Produktionsplattform wie der FT-11T-7.8A1 hergestellt, mit statistischen Prozesskontrollen, die auf das 9,0-kHz-Ziel zugeschnitten sind. Jede Produktionscharge wird einem 100 %igen Resonanzfrequenztest in einem Freiluft-Impedanzanalysator unterzogen und Einheiten, die außerhalb des 9,0 ± 1,0 kHz-Fensters liegen, werden aussortiert. Die Kapazität wird bei 120 Hz und 1 Veff abgeschirmt, der äquivalente Widerstand wird bei ≤500 Ω überprüft und der dielektrische Verlust wird unter 5 % gehalten. Die Maßkontrollen umfassen den Keramikdurchmesser, den Elektrodendurchmesser und die Gesamtdicke. Die thermische Alterung bei +70 °C für 48 Stunden bestätigt die Polarisationsstabilität und die Lötbarkeit wird gemäß J-STD-002 verifiziert. Ein in die Substratkante eingeätzter Chargencode verknüpft jede Einheit mit ihrer Presscharge, ihrem Sinterprofil und ihren Testaufzeichnungen, die zehn Jahre lang archiviert werden.
1. Kann ich den FT-11T-9.0A1 direkt in eine Platine einstecken, die für die 7,8-kHz-Version ausgelegt ist?
Mechanisch ja. Beide Elemente haben den gleichen Durchmesser von 11,0 mm und eine Dicke von 0,18 mm, sodass keine Änderungen an der Platine oder am Gehäuse erforderlich sind. Elektrisch sollte der Antriebskreis neu abgestimmt werden. Wenn Ihr bestehendes Design einen 6,8-mH-Induktor verwendet, der für 7,8 kHz optimiert ist, passt ein Wert näher an 4,7 mH besser zur 9,0-kHz-Resonanz; Alternativ kann der parallele Abstimmkondensator von 330 pF auf 220 pF reduziert werden. Ohne Neuabstimmung kann der Schalldruckpegel um 8–12 dB sinken.
2. Warum ist die aktive Elektrode kleiner als beim 7,8-kHz-Modell?
Die 8,0-mm-Elektrode (im Vergleich zu 9,0 mm beim FT-11T-7.8A1) optimiert die elektromechanische Kopplung für eine höhere Resonanz. Eine kleinere Elektrodenfläche im Verhältnis zum Keramikvolumen verbessert die Gleichmäßigkeit des elektrischen Feldes und reduziert Radialmode-Interferenzen, wodurch das Element trotz der höheren Frequenz eine vergleichbare akustische Leistung beibehält.
3. Verursacht der Betrieb bei 9,0 kHz EMV-Probleme für drahtlose IoT-Geräte?
Die Grundschwingung und ihre Harmonischen niedriger Ordnung liegen weit unter den üblichen HF-Bändern, sodass die Frequenz selbst keine direkte Störquelle darstellt. Allerdings können die schnellen Schaltflanken eines Rechteckwellen-PWM-Antriebs Breitbandrauschen erzeugen. Es werden Standard-EMV-Praktiken empfohlen, z. B. die Platzierung eines keramischen Entkopplungskondensators über dem Element und das Hinzufügen eines Vorwiderstands am Treiberausgang, um die Flanken zu verlangsamen. Ein Nahfeldsondenscan rund um den Antriebsschaltkreis während der Vorabprüfung ist ein kluger Schritt für die FCC- oder CE-Zertifizierung.
4. Wie schneidet der 9,0-kHz-Ton subjektiv im Vergleich zu 7,8 kHz ab?
Der Unterschied in der wahrgenommenen Lautstärke ist minimal. Der 9,0-kHz-Ton wird im Allgemeinen als schärfer und aufmerksamkeitsstärker beschrieben, was für Alarme nützlich sein kann, während der 7,8-kHz-Ton etwas weicher und weniger aufdringlich ist. In Umgebungen, die von niederfrequentem Lärm dominiert werden, bietet 9,0 kHz möglicherweise eine etwas bessere Hörbarkeit.
5. Eignet sich dieses Element zum Abspielen von Melodien oder mehreren Frequenzen?
Das 11-mm-Piezokeramikelement aus Messing ist ein Schmalband-Resonanzgerät und seine Leistung sinkt erheblich, wenn es außerhalb der Resonanz betrieben wird. Einfache Pieptonmuster mit Ein-/Aus-Tasten eines 9,0-kHz-Trägers sind erreichbar, aber die Erzeugung einer Reihe von Musiknoten mit gleichmäßiger Lautstärke ist nicht praktikabel. Für melodische Anwendungen wäre ein piezoelektrischer Schallgeber mit breiterem Frequenzgang oder ein dynamischer Miniaturlautsprecher die bessere Wahl.
Für Anleitungen zur PCB-Integration, Empfehlungen zum Hohlraumdesign, zur Abstimmung der LC-Boost-Schaltung auf 9,0 kHz, Ratschläge zur Zweifrequenz-Implementierung oder Mengenpreise senden Sie Ihre Anforderungen über das Kontaktformular. Die Anwendungstechnik von MEIDI antwortet in der Regel innerhalb eines Werktages mit technischer Dokumentation, Simulationsmodellen und Musterauswertungseinheiten sowie individuellen Testdaten.
