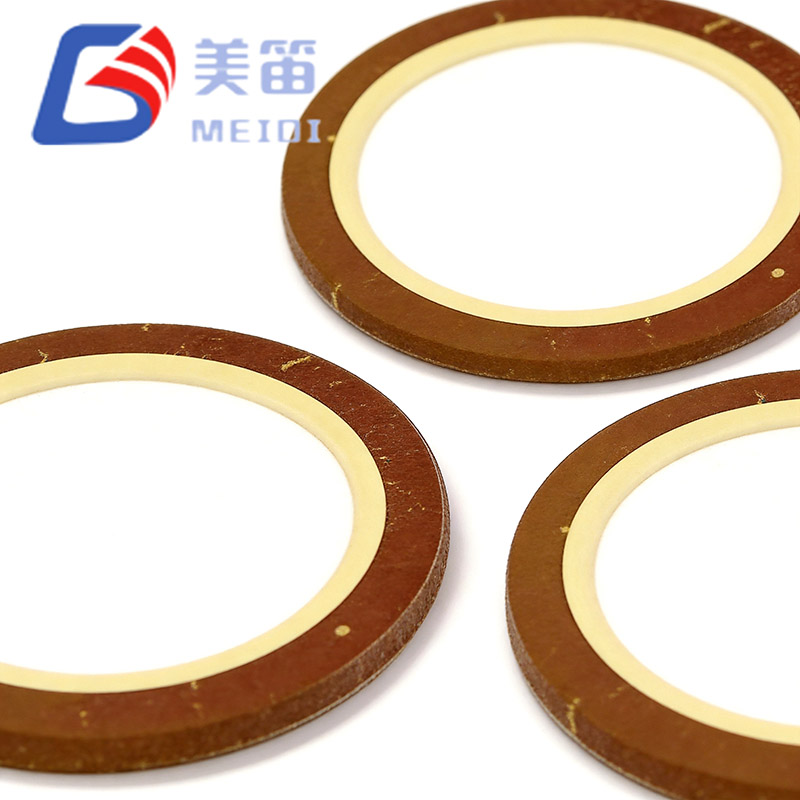

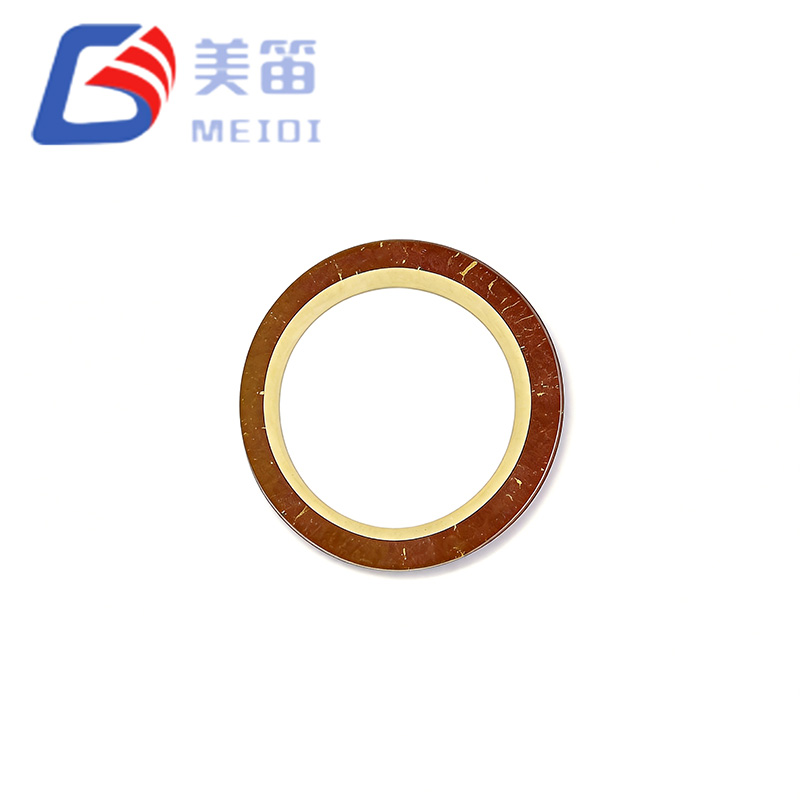

11 mm Piezo-Keramik-Summerelement

Kernmerkmale

Eine Resonanzfrequenz von 7,8 kHz liegt in einem Bereich, der sowohl leicht wahrnehmbar ist als auch weniger wahrscheinlich durch niederfrequente Umgebungsgeräusche überdeckt wird, was für Verbraucher- und Medizinprodukte in Innenräumen nützlich ist.

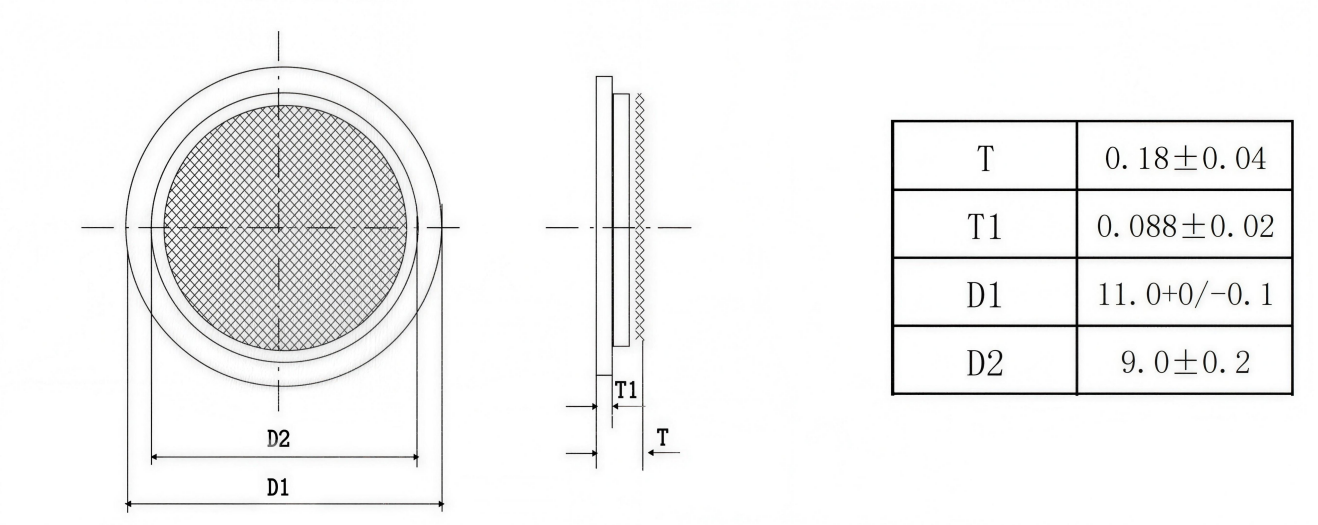

Mit einer Dicke von nur 0,18 mm kann der Keramik- und Substratstapel direkt auf eine Leiterplatte oder eine dünne Metallmembran geklebt werden, sodass die gesamte klangerzeugende Baugruppe weniger als 1 mm hoch bleibt.

Die Kapazität von 12000 pF, gemessen bei 120 Hz, stellt eine hohe kapazitive Last dar, die den Spannungshub reduziert, der zum Erreichen eines bestimmten Schalldruckpegels erforderlich ist, wodurch ein direkter 3,3-V-PWM-Antrieb realisierbar wird.

Ein Messingsubstrat sorgt für eine gute Wärmeleitfähigkeit, trägt zur Stabilisierung der Resonanzfrequenz im Dauerbetrieb bei und bietet eine zuverlässige Oberfläche zum Löten oder zur Befestigung von leitfähigem Epoxidharz.

Ein äquivalenter Widerstand von ≤500 Ω begrenzt die mechanische Dämpfung, wodurch LC-Resonanz-Boost-Schaltkreise höhere Q-Faktoren erreichen und eine größere akustische Leistung bei niedriger Versorgungsspannung erzeugen können.

Der Betriebstemperaturbereich von -20 °C bis +70 °C deckt die typischen Umgebungen von Unterhaltungselektronik, medizinischen Geräten und Industriesensoren ab.

Typische Anwendungen

Intelligente tragbare Geräte, darunter Fitness-Tracker und Smartwatches, bei denen das 0,18-mm-Profil dazu beiträgt, eine schlanke Gesamtdicke des Produkts beizubehalten und gleichzeitig klare Benachrichtigungstöne zu liefern.

Tragbare medizinische Diagnosegeräte wie Blutzuckermessgeräte, Pulsoximeter und digitale Thermometer, die über einen einfachen, akustischen Niederspannungsindikator verfügen, der nicht aufträgt.

IoT-Sensorknoten, von Tür-/Fenstersensoren bis hin zu Wasserleckdetektoren, bei denen das Element direkt von einer 3,3-V-MCU angesteuert werden kann und der Ton deutlich genug ist, um in einer häuslichen Umgebung wahrgenommen zu werden.

Industrielle Näherungssensoren und kleine Automatisierungspanels, die ein kompaktes akustisches Rückkopplungselement benötigen, das mit Standard-SMD- und Durchsteckmontageprozessen kompatibel ist.

Steuerplatinen für Verbrauchergeräte in Produkten wie Mikrowellenherden, Waschmaschinen und Induktionskochfeldern, bei denen das bloße Element kostengünstig in die vorhandene Leiterplatte integriert werden kann.

Spielzeug- und Neuheitselektronik, die einen einfachen, kostengünstigen Echolot für interaktives Feedback, Musiktöne oder Alarmtöne erfordert.

Häufig gestellte Fragen

1. Welche Montagemethode wird für den FT-11T-7.8A1 empfohlen?

Leitfähiges Silberepoxidharz ist die häufigste Wahl für die dauerhafte Leiterplattenbefestigung, da es die thermische Belastung vermeidet, die das Löten auf die dünne Keramikschicht ausüben kann. Wenn eine Lötverbindung bevorzugt wird, sollte die Wärme nur auf die Kante des Messingsubstrats ausgeübt werden und die Spitzentemperatur nicht länger als drei Sekunden unter 280 °C gehalten werden. Die Federkontaktsicherung wird auch verwendet, wenn das Element vor Ort austauschbar sein muss.

2. Wie schneidet der 7,8-kHz-Ton im Vergleich zu Summern mit niedrigerer Frequenz ab?

Mit 7,8 kHz ist die Wellenlänge kurz genug, um aus sehr kleinen Hohlräumen effizient zu arbeiten, dennoch liegt die Frequenz immer noch deutlich unterhalb des Ultraschallbereichs, wo die Richtwirkung extrem wird und die Wahrnehmung abnimmt. In der Praxis ist der Ton in einem typischen Raum deutlich hörbar und lässt sich nicht so leicht mit mechanischem Brummen von Ventilatoren oder Motoren verwechseln.

3. Kann der FT-11T-7.8A1 im Dauerbetrieb betrieben werden?

Ja, ein Dauerbetrieb ist im gesamten Bereich von -20 °C bis +70 °C möglich. Bei direkter Ansteuerung über einen 3,3-V-GPIO ohne LC-Boost ist die Eigenerwärmung vernachlässigbar. Bei höheren Antriebsspannungen, die durch Resonanzverstärkung erreicht werden, leitet das Messingsubstrat die Wärme effizient genug ab, um Frequenzdrift in offenen oder belüfteten Gehäusen zu verhindern. Bei abgedichteten Designs kann ein reduzierter Arbeitszyklus oder eine niedrigere Antriebsspannung ratsam sein; MEIDI kann Lebensdauerdaten für bestimmte Betriebsbedingungen bereitstellen.

4. Sind kundenspezifische Elektrodenmuster oder Substratmaterialien verfügbar?

Ja. Während die Standardkonfiguration eine vollflächige Silberelektrode auf einer Messingscheibe verwendet, kann MEIDI segmentierte Elektrodenmuster, alternative Durchmesser, Nickel- oder Goldelektrodenoberflächen für verbesserte Korrosionsbeständigkeit und Substrate aus Edelstahl oder Phosphorbronze liefern. Sonderanfertigungen unterliegen einer technischen Prüfung, Mindestmengen und verlängerten Lieferzeiten.

5. Wie wirkt sich die Kapazitätstoleranz auf den LC-Resonanz-Boost-Schaltkreis aus?

Die Nennkapazität von 12000 pF ist bei 120 Hz angegeben; bei 7,8 kHz sinkt die effektive Kapazität leicht. Für ein praktisches LC-Boost-Design wird typischerweise eine Induktivität von etwa 4,7 mH bis 10 mH zusammen mit einem kleinen Parallelkondensator verwendet, um die Toleranz von ±30 % auszugleichen. MEIDI stellt die tatsächlich gemessene Kapazität jeder Mustereinheit bereit, sodass Designer einen präzisen Induktorwert für ihren Prototyp auswählen können.
