Resonanzfrequenz: 2,9 ± 0,5 kHz.
Freie Kapazität: 30.000 / 3.300 pF ± 30 % bei 120 Hz.
Äquivalenter Widerstand: ≤ 500 Ω.
Dielektrischer Verlust: ≤ 5 %.
Betriebstemperatur: -20 °C bis +70 °C.
Lagertemperatur: -30 °C bis +80 °C.

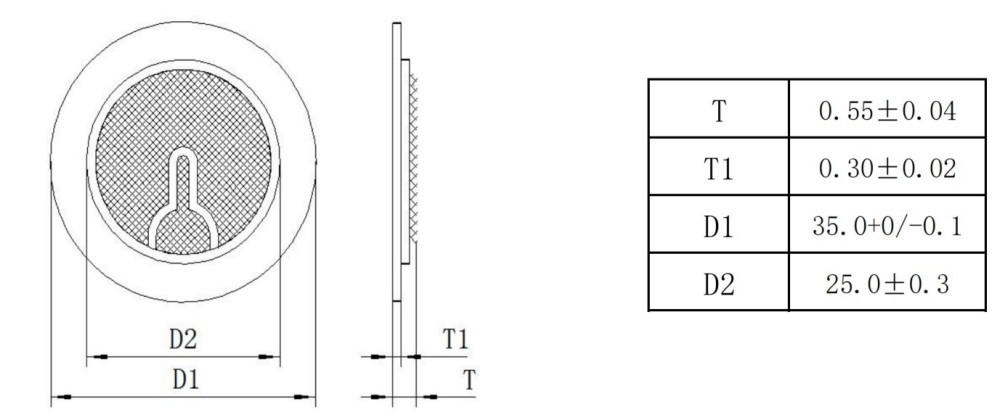

Abmessungen: T 0,55 ± 0,04 mm, T1 0,30 ± 0,02 mm, D1 35,0 +0/-0,1 mm, D2 25,0 ± 0,3 mm.

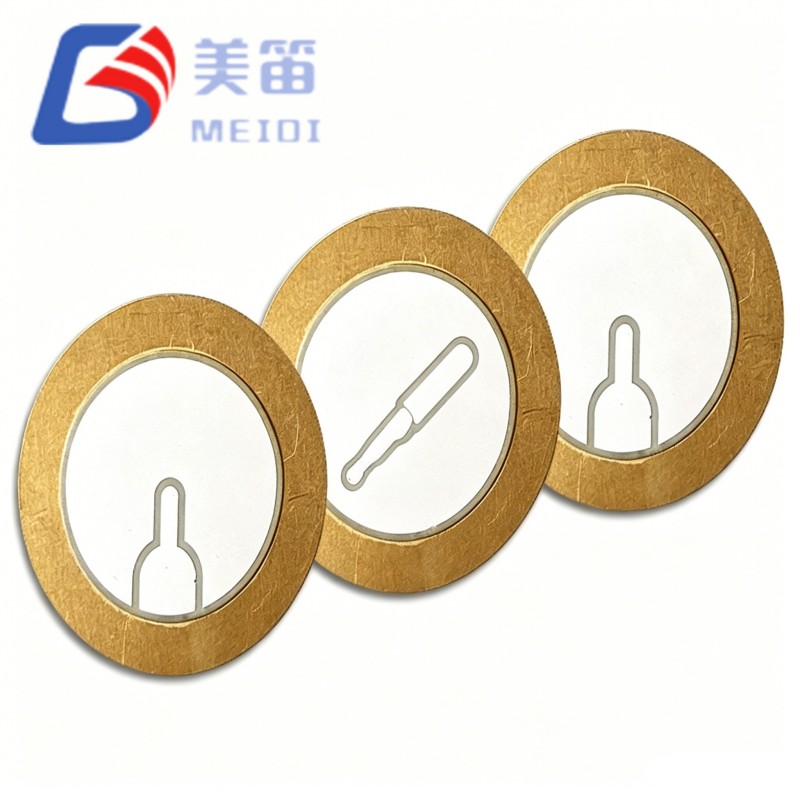

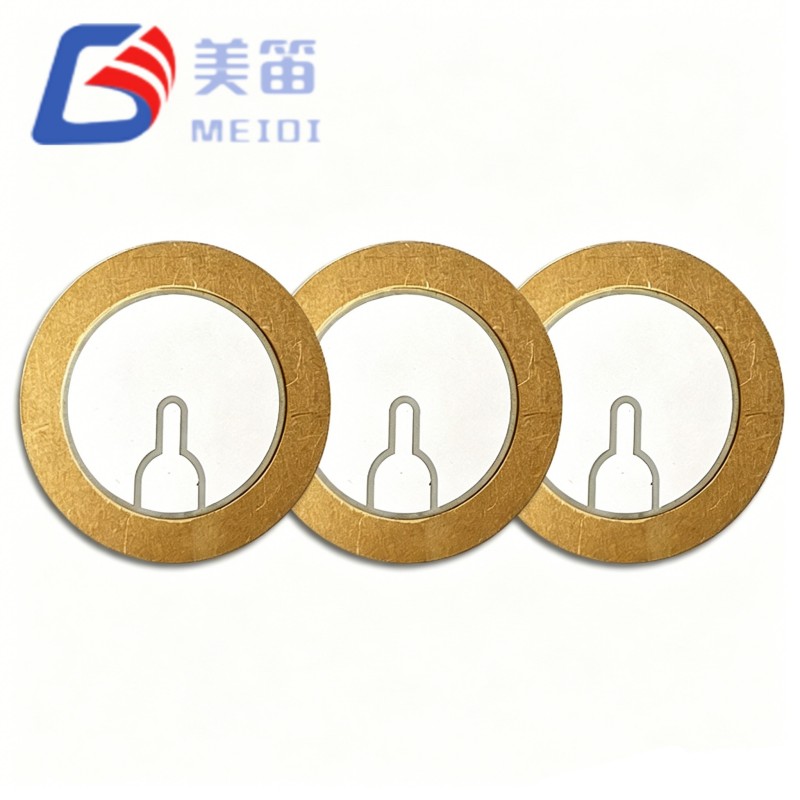

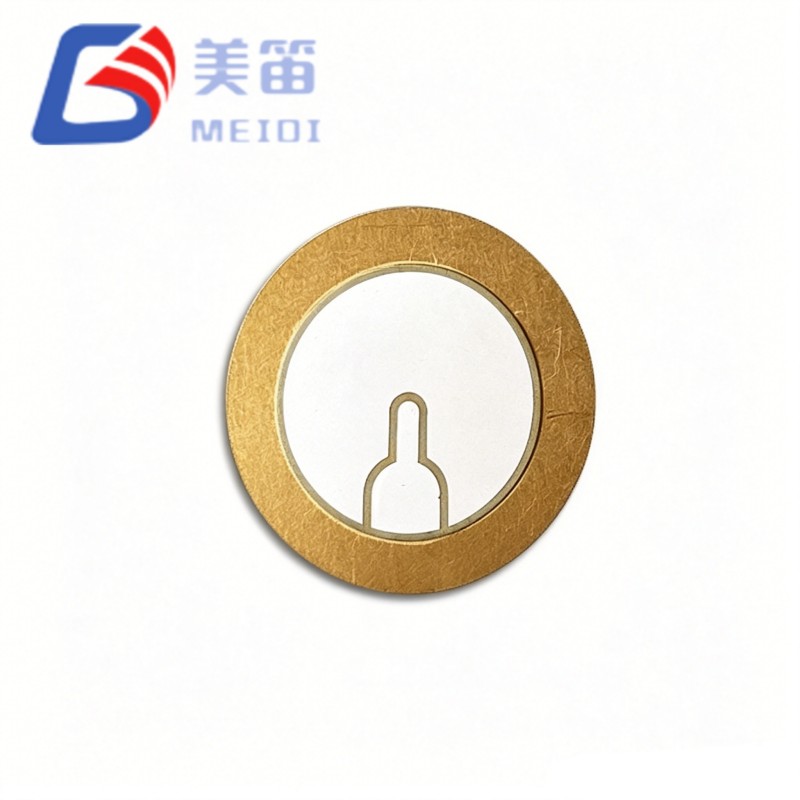

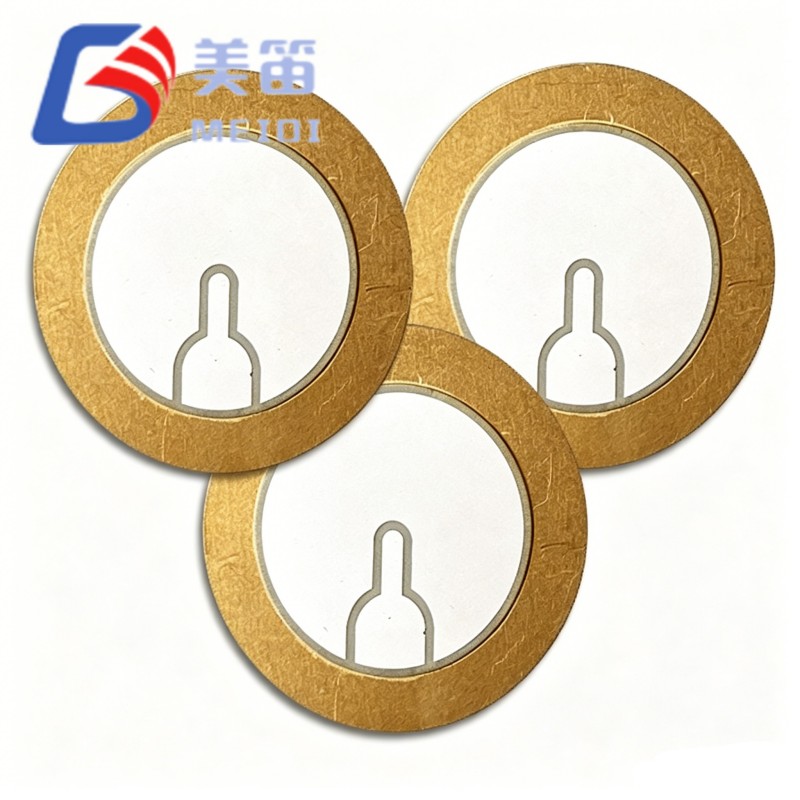

Das MEIDI FT-35T-2.9B1-C30 ist ein 35-mm-Piezo-Keramik-Summerelement, das auf einem Messingsubstrat aufgebaut ist. Es liefert eine stabile Resonanzfrequenz von 2,9 kHz und eine hohe Kapazität, was es zu einem zuverlässigen Akustiker macht Treiber für Summer, Alarme und Tongeneratoren. Diese Komponente eignet sich für die Volumenbeschaffung, OEM/ODM-Integration und langfristige Lieferverträge. MEIDI, als Hersteller mit über einem Jahrzehnt Erfahrung Fachliche Erfahrung unterstützt eine gleichbleibende Chargenqualität und flexible Lieferpläne.
Resonanzfrequenz: 2,9 ± 0,5 kHz gemäß Spezifikation
Freie Kapazität: 30.000 / 3.300 pF ± 30 % bei 120 Hz gemäß Spezifikation
Abmessungen: 35,0 mm Außendurchmesser, 0,55 mm Gesamtdicke gemäß Spezifikation
Messingsubstrat für robuste akustische Kopplung
Betriebstemperatur: -20 °C bis +70 °C gemäß Spezifikation
| Parameter | Wert | Einheit |
| Produkttyp | Piezoelektrisches Keramikelement | — |
| Resonanzfrequenz | 2,9 ± 0,5 | kHz |
| Freie Kapazität | 30.000 / 3.300 ± 30 % | pF (bei 120 Hz) |
| Äquivalenter Widerstand | ≤ 500 | Ω |
| Dielektrischer Verlust (tanδ) | ≤ 5 % | — |
| Betriebstemperatur | -20 ~ +70 | °C |
| Lagertemperatur | -30 ~ +80 | °C |
| Substratmaterial | Messing | — |
| Gesamtdicke (T) | 0,55 ± 0,04 | mm |
| Keramikdicke (T1) | 0,30 ± 0,02 | mm |
| Außendurchmesser (D1) | 35,0 +0 / -0,1 | mm |
| Innendurchmesser (D2) | 25,0 ± 0,3 | mm |
Industrielle Alarmtafeln und Sicherheitswarnsysteme
Akustische Anzeigen für Kraftfahrzeuge (Rückfahralarm, Sicherheitsgurt-Erinnerung)
Warntöne für medizinische Geräte (Patientenmonitore, tragbare Diagnosegeräte)
Smart-Home-Sensoren und IoT-Sicherheitshubs
Unterhaltungselektronik, die kompakte akustische Signale mit hoher Ausgangsleistung erfordert
1. Legen Sie keine Spannung an, die über den angegebenen Betriebsbereich des FT-35T-2.9B1-C30 hinausgeht. Übermäßiger Antrieb kann zu einer Verschlechterung oder Delaminierung der Keramik führen.
2. Gehen Sie vorsichtig vor, um mechanische Stöße oder Biegungen zu vermeiden, die zu Rissen in der Keramikschicht oder zur Ablösung des Messingsubstrats führen könnten.
3. Vermeiden Sie eine längere Einwirkung korrosiver Atmosphären, hoher Luftfeuchtigkeit oder Kondensation, da diese das Messingsubstrat oxidieren und die Elektrodenhaftung beeinträchtigen können.
4. In der Originalverpackung trocken lagern, um das Eindringen von Feuchtigkeit zu verhindern und die Lötbarkeit aufrechtzuerhalten.
5. Die Montageunterstützung sollte nur am Rand des Untergrunds angebracht werden. Beschränken Sie den zentralen Vibrationsbereich nicht, da dies die Resonanzfrequenz und den Schalldruckpegel verändert.
MEIDI produziert 35-mm-Piezo-Keramik-Summerelemente in einer ISO9001-zertifizierten Anlage mit speziellen automatisierten Linien für Keramikbrennen, Elektrodendruck, Polarisation und abschließende akustische Prüfung. Jede Charge des FT-35T-2.9B1-C30 wird einem Resonanzfrequenzdurchlauf, einer Kapazitätsüberprüfung und einer Sichtprüfung unterzogen. Mit einer etablierten Lieferkette Dank der vollständigen internen Kontrolle gewährleisten wir eine wiederholbare Leistung und unterstützen Lieferungen mittlerer bis großer Stückzahlen.
A: Ja, Großbestellungen sind willkommen. Die Standardvorlaufzeit beträgt je nach Menge 2–4 Wochen. Für größere Mengen oder dringenden Bedarf wenden Sie sich bitte an unser Vertriebsteam, um einen bestätigten Zeitplan zu erhalten.
A: Wir stellen qualifizierten Käufern kostenlose Muster dieses 35-mm-Piezoelements zur Verfügung. Je nach Bestimmungsort können Versandkosten anfallen. Musteranfragen können direkt über das Anfrageformular gestellt werden.
A: Eine individuelle Anpassung von Resonanzfrequenz, Kapazität, Substratdicke und Drahtanschluss ist möglich. Unser Forschungs- und Entwicklungsteam arbeitet eng mit Kunden zusammen, um Parameter innerhalb möglicher Bereiche anzupassen und gleichzeitig die Zuverlässigkeit zu gewährleisten.
A: MEIDI arbeitet unter dem Qualitätsmanagement ISO9001. Auf Anfrage stellen wir Materialzertifikate, Prüfberichte und RoHS/REACH-Konformitätserklärungen zur Verfügung.
A: Die Elemente sind in antistatischen Schalen und vakuumversiegelten Beuteln mit Trockenmittel verpackt. Um Transportschäden zu vermeiden, sind die Umkartons verstärkt. Für Großaufträge werden benutzerdefinierte Etikettierung und Barcodes unterstützt.
Um das vollständige Datenblatt anzufordern, Konfigurationsoptionen zu besprechen oder ein Angebot für den FT-35T-2.9B1-C30 zu erhalten 35 mm großes piezoelektrisches Keramikelement. Kontaktieren Sie MEIDI mit Ihren technischen Anforderungen oder Ihrer Zielanwendung. Unser technisches Support-Team wird innerhalb eines Werktages mit detaillierten Empfehlungen antworten.
