Resonanzfrequenz: 4,0 ± 0,5 kHz.
Freie Kapazität: 25.000 / 2.600 pF ± 30 % bei 120 Hz.
Äquivalenter Widerstand: ≤ 500 Ω.
Dielektrischer Verlust: ≤ 5 %. Betriebstemperatur: -20 °C bis +70 °C.
Lagertemperatur: -30 °C bis +80 °C.

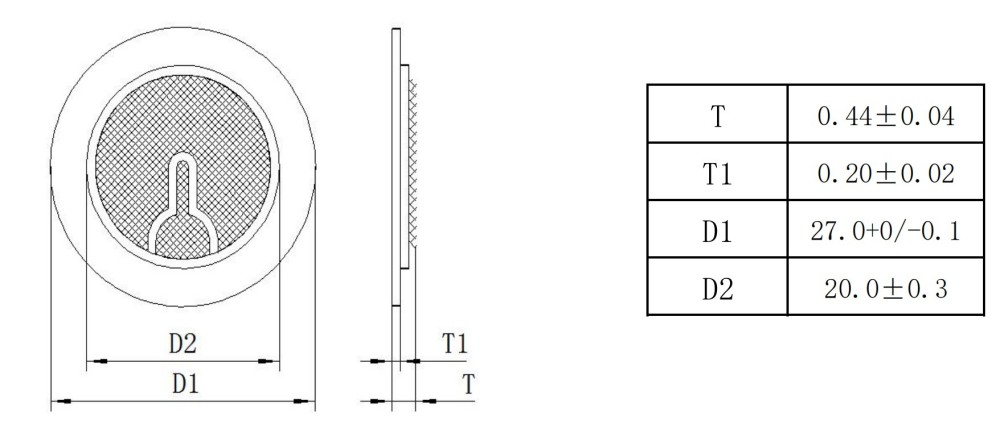

Abmessungen: T 0,44 ± 0,04 mm, T1 0,20 ± 0,02 mm, D1 27,0 +0/-0,1 mm, D2 20,0 ± 0,3 mm.
Kontaktieren Sie MEIDI für Mengenpreise, kostenlose Testmuster oder ein individuelles Konfigurationsangebot.

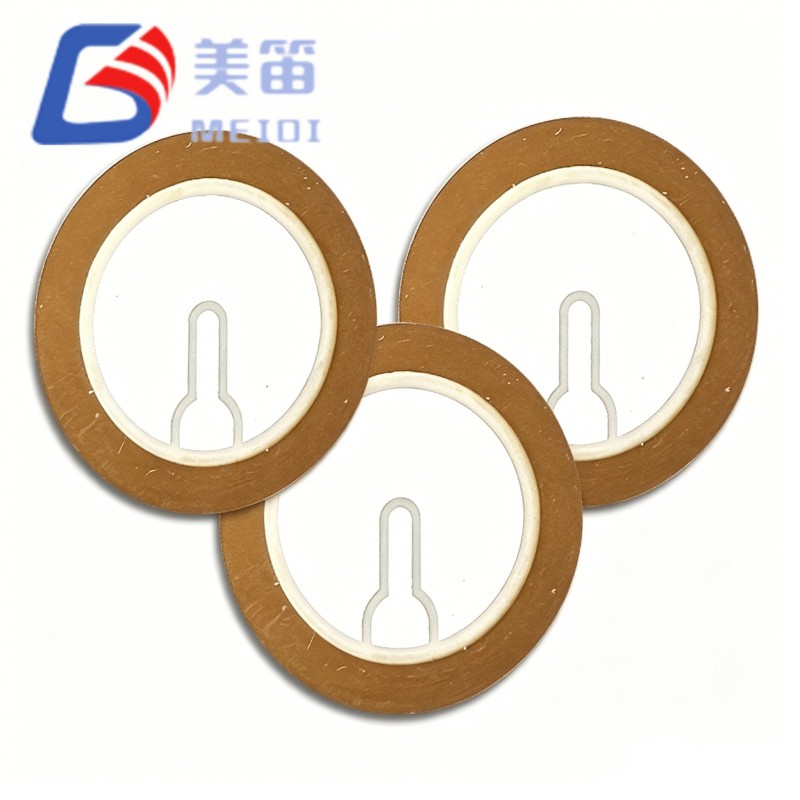

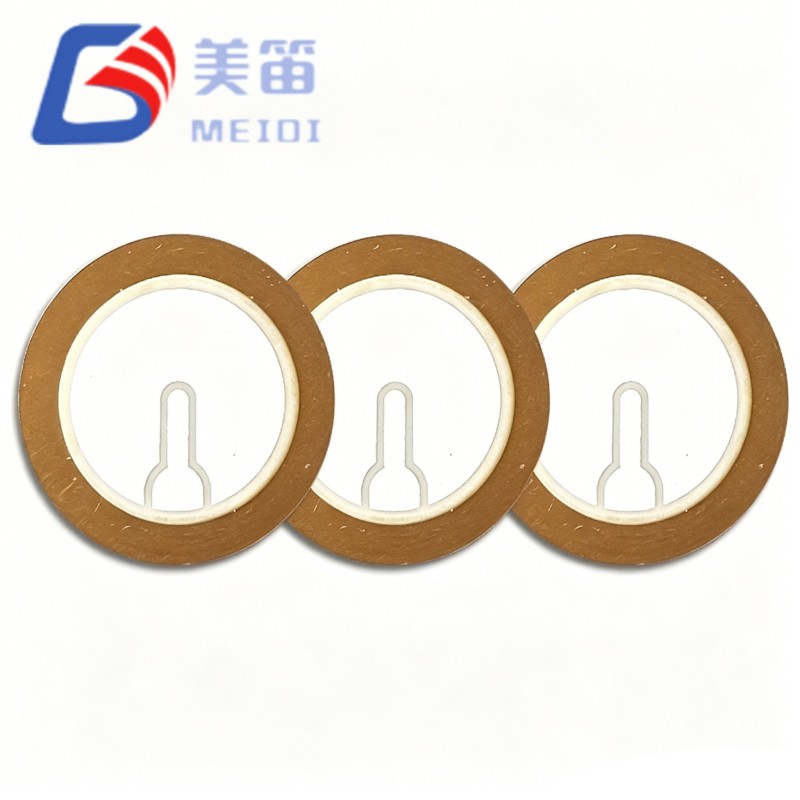

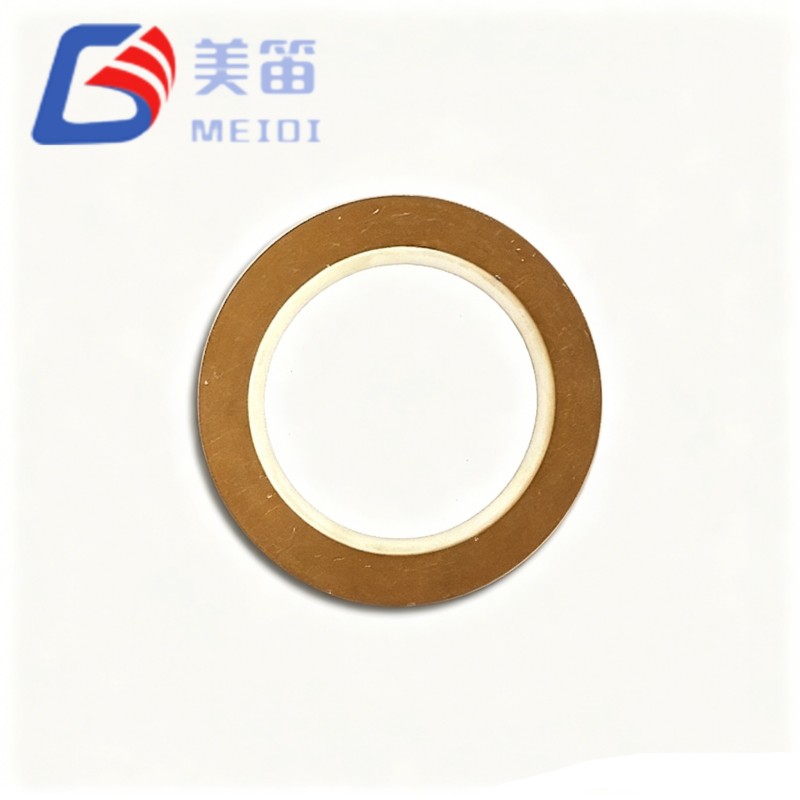

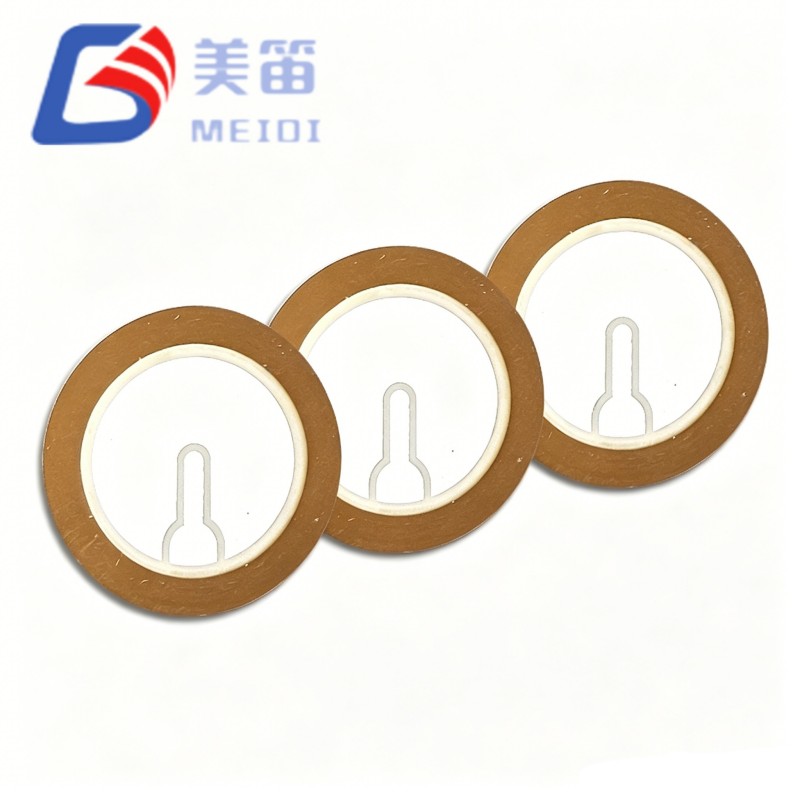

Das FT-27T-4.0B1-C25 ist ein 27-mm-Piezo-Keramik-Summerelement, das mit einem Messingsubstrat verbunden ist. Entwickelt für die Tonerzeugung in akustischen Alarmsystemen. Mit einer Resonanzfrequenz von 4,0 kHz und Mit seinem kompakten 0,44-mm-Profil passt es problemlos in platzbeschränkte Akustikgehäuse. MEIDI stellt dieses Element unter kontrollierten keramischen Polarisations- und Elektrodenadhäsionsprozessen her, Gewährleistung einer stabilen Leistung über alle Produktionschargen hinweg. Es wird üblicherweise von Herstellern von bezogen Sicherheitsalarme, Summer für medizinische Rufe und industrielle Schalttafelanzeigen.
Resonanzfrequenz: 4,0 ± 0,5 kHz gemäß Spezifikation
Freie Kapazität: 25.000 / 2.600 pF ± 30 % bei 120 Hz gemäß Spezifikation
Abmessungen: 27,0 mm Durchmesser, 0,44 mm Dicke gemäß Spezifikation
Messingsubstrat für gleichmäßige akustische Schwingungskopplung
Betriebstemperatur: -20 °C bis +70 °C gemäß Spezifikation
| Parameter | Wert | Einheit |
| Produkttyp | Piezoelektrisches Keramikelement | — |
| Resonanzfrequenz | 4,0 ± 0,5 | kHz |
| Freie Kapazität | 25.000 / 2.600 ± 30 % | pF (bei 120 Hz) |
| Äquivalenter Widerstand | ≤ 500 | Ω |
| Dielektrischer Verlust (tanδ) | ≤ 5 % | — |
| Betriebstemperatur | -20 ~ +70 | °C |
| Lagertemperatur | -30 ~ +80 | °C |
| Substratmaterial | Messing | — |
| Gesamtdicke (T) | 0,44 ± 0,04 | mm |
| Keramikdicke (T1) | 0,20 ± 0,02 | mm |
| Außendurchmesser (D1) | 27,0 +0 / -0,1 | mm |
| Innendurchmesser (D2) | 20,0 ± 0,3 | mm |
Sicherheitsalarmtafeln und Warnsysteme für die Zugangskontrolle
Akustische Alarme für medizinische Geräte (Patientenmonitore, Infusionspumpen)
Armaturenbrettglocken und Parksensoranzeigen für Kraftfahrzeuge
Statuspiepser für industrielle Schalttafeln
Smart-Home-Geräte (Tür-/Fenstersensoren, Wasserleckdetektoren)
Tragbare Unterhaltungselektronik mit akustischer Rückmeldung

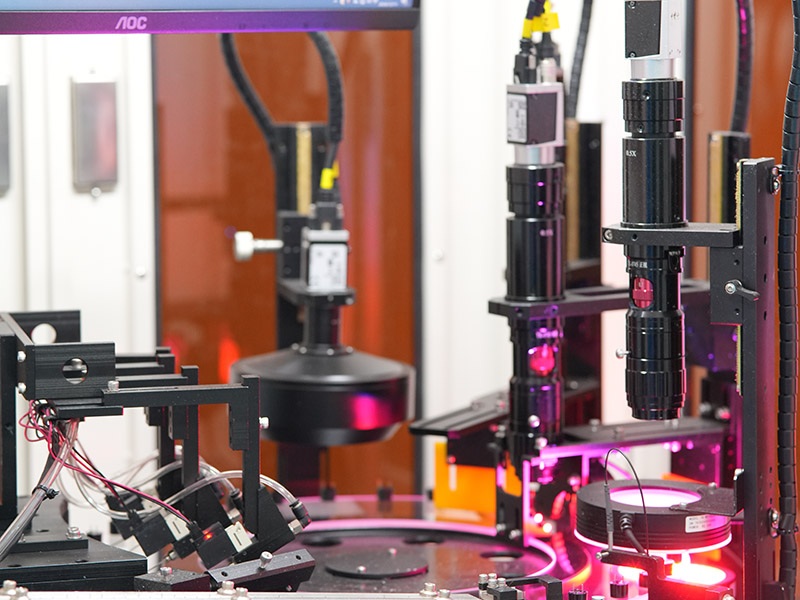

Das 27-mm-Piezo-Keramik-Summerelement wird in der ISO9001-zertifizierten Anlage von MEIDI hergestellt. Unser Prozess umfasst Herstellung von Keramikpulver, Bandgießen, Elektrodendruck, Polarisation und Kleben Messingsubstrate. Jede Produktionscharge wird auf Resonanzfrequenz, Kapazität usw. getestet mechanische Integrität. Mit automatisierter optischer Inspektion und akustischer Reaktionsverifizierung, Wir sorgen für eine konstante Produktion, die für die Lieferung mittlerer bis großer Mengen geeignet ist. Langfristige Inventur Die Planung gewährleistet stabile Durchlaufzeiten für Nachbestellungen.
1. Legen Sie keine Antriebsspannung an, die über den für den FT-27T-4.0B1-C25 angegebenen Nennbetriebsbereich hinausgeht. Überspannung kann zu irreversibler Depolarisation oder Substrattrennung führen.
2. Nur an der Messingkante anfassen; Vermeiden Sie direkten Druck auf die Keramikoberfläche, um dies zu verhindern Mikrorisse, die die Resonanzfrequenz verschieben können.
3. Während der Lagerung und Montage vor korrosiven Gasen, Salznebel und Kondensation schützen. Korrosion des Messingsubstrats kann die mechanische Güte und den Ausgangspegel verringern.
4. Bewahren Sie die Elemente bis zur Montage in der versiegelten Originalverpackung auf. Hohe Luftfeuchtigkeit ausgesetzt kann den dielektrischen Verlust erhöhen und die Lötbarkeit beeinträchtigen.
5. Stützen Sie den Untergrund bei der Montage nur umlaufend ab. Einschränkung der Zentrale Ein vibrierender Bereich beeinträchtigt die akustische Leistung und kann zu einem vorzeitigen Ausfall führen.
A: Die Standardbestellmenge beträgt 1.000 Stück. Für Probeläufe oder Prototypenbau können wir mit einer leichten Preisanpassung kleinere Mengen liefern. Bitte fragen Sie nach einem maßgeschneiderten Angebot.
A: Ja, wir bieten qualifizierten OEMs und Händlern kostenlose Muster dieses 27-mm-Piezoelements an. Je nach Zielort können Expressversandgebühren anfallen.
A: In bestimmten Bereichen ist eine individuelle Anpassung möglich. Unser Forschungs- und Entwicklungsteam kann die Keramikzusammensetzung, -dicke und das Elektrodenmuster anpassen, um Ihre Zielfrequenz oder -kapazität zu erreichen. Kontaktieren Sie uns mit Ihren Anforderungen.
A: Das Produkt wird gemäß ISO9001 hergestellt und kann mit RoHS- und REACH-Konformitätszertifikaten geliefert werden. Sicherheitsdatenblätter und Prüfberichte sind auf Anfrage erhältlich.
A: Die Elemente werden in antistatisch leitfähigen Schalen verpackt, mit Trockenmittel vakuumversiegelt und in verstärkten Exportkartons untergebracht. Für Sendungen mit hohem Volumen werden benutzerdefinierte Etikettierungs- und Barcode-Optionen unterstützt.
Für ein vollständiges Datenblatt, eine Zeichnung oder Integrationshinweise für den FT-27T-4.0B1-C25 27 mm Wenn Sie ein piezoelektrisches Keramikelement benötigen, wenden Sie sich bitte mit Ihren Anwendungsdetails an MEIDI. Unser Engineering-Team wird innerhalb eines Werktages mit konkreten Empfehlungen antworten.
