9 mm × 4 mm großes SMD-Gehäuse
2730Hz Resonanzfrequenz zur Tonerzeugung mit externer Rechteckwellenanregung
40-Ω-Spulenimpedanz für 5-V-Logikpegel- und gepufferte Treiberschaltungen
Min. 83 dB Schalldruck bei 10 cm bei Betrieb mit 5 Vo-p, 2730 Hz, 50 % Einschaltdauer
3-8Vo-p Betriebsbereich
Schwarzes Noryl-Gehäuse für stabile Abmessungen beim Reflow-Löten und im Betrieb

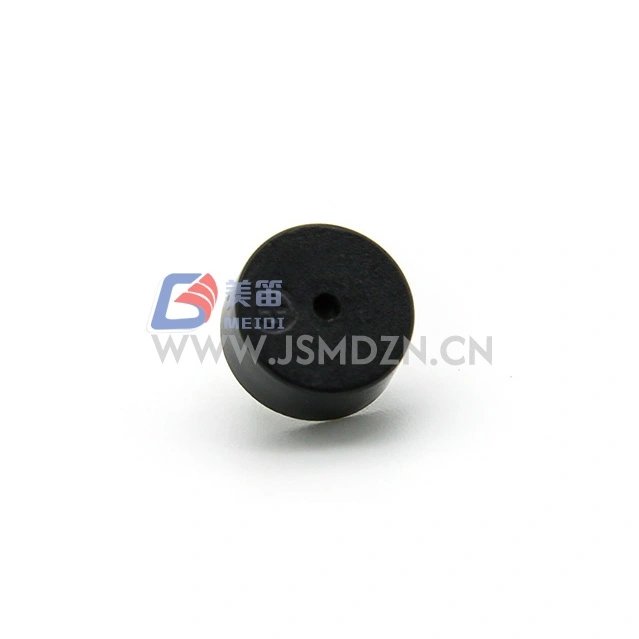

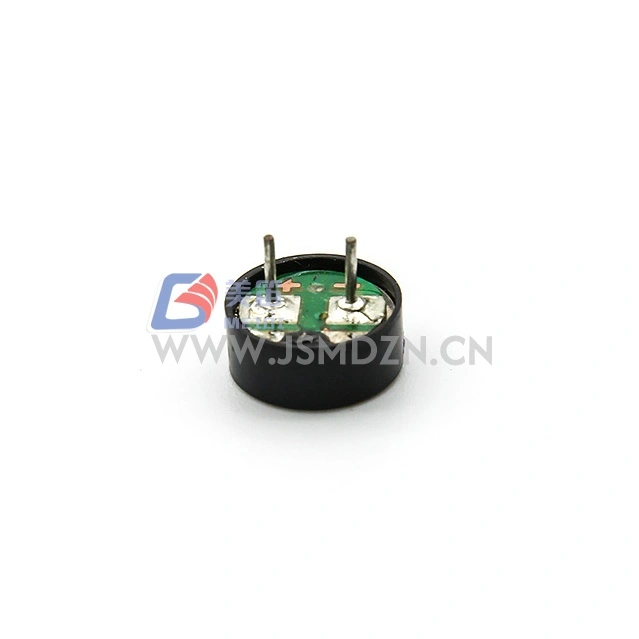

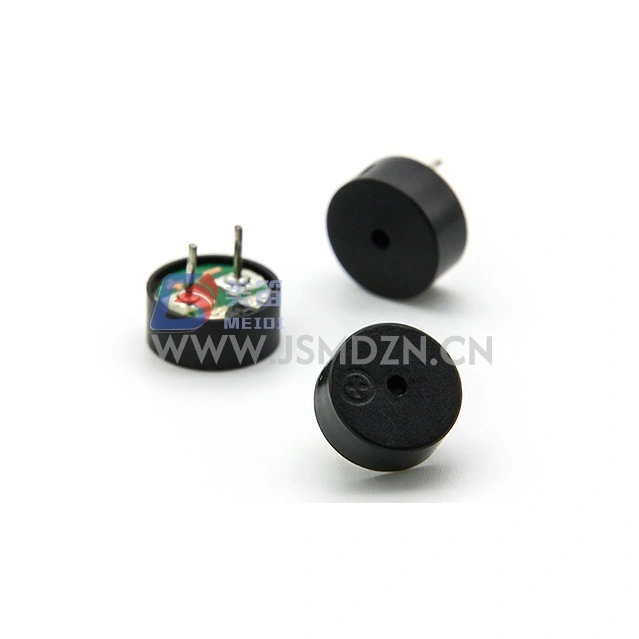

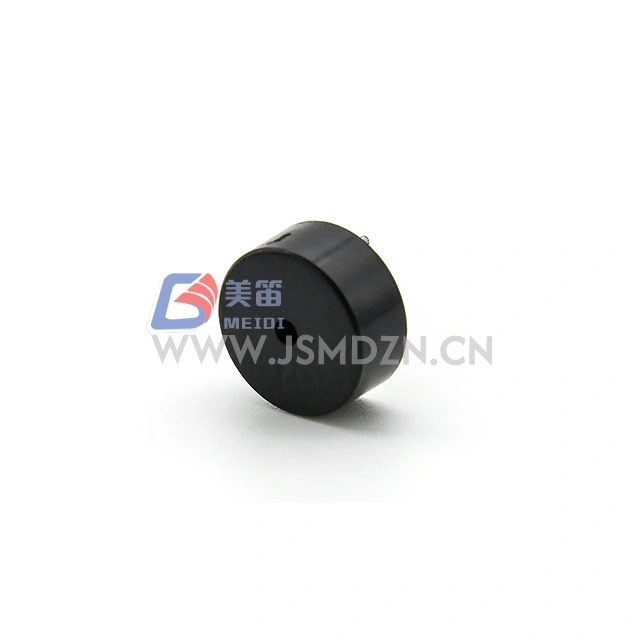

Der MEIDI HN-9040 9x4mm SMD elektromagnetische passive Summer ist ein oberflächenmontierter elektromagnetischer passiver Summer mit einer Grundfläche von 9 mm × 4 mm. Die Resonanzfrequenz von 2730 Hz erzeugt einen Ton, der für Alarm-, Alarm- und Statusanzeigefunktionen in elektronischen Gehäusen geeignet ist.
Mit einer Nennspannung von 5 Vo-p und einem Betriebsbereich von 3–8 Vo-p eignet sich der HN-9040 für 5-V-Systeme. Der 40-Ω-Spulenwiderstand lässt sich mit standardmäßigen Open-Collector-Transistortreibern und Mikrocontroller-GPIO-Ports verbinden, wenn die Strombelastbarkeit überprüft wird. Das schwarze Noryl-Gehäuse behält seine Formstabilität über den gesamten Betriebstemperaturbereich hinweg bei.
Für Systeme, die einen höheren Schalldruckpegel als Miniatur-SMD-Summer erfordern, bietet der HN-9040 eine höhere Ausgangsleistung ohne den Höhennachteil zylindrischer Durchgangslochtypen. Kontaktieren Sie MEIDI für eine Anleitung zur Auswahl des SMD-Summers.
Mittelgroßer SMD-Formfaktor --- 9 mm × 4 mm Gehäuse für oberflächenmontierte Leiterplattenbaugruppen
2730 Hz Resonanzfrequenz --- externer Rechteckwellenantrieb erzeugt bei Nennfrequenz eine tonale Ausgabe; Gleichspannung allein erzeugt keinen Ton
40 Ω Spulenimpedanz --- für 5-V-Systemintegration mit Transistor- oder Logikpegel-Treiberstufen
Definierter Schalldruck --- Min. 83 dB bei 10 cm unter 5 Vo-p, 2730 Hz, 50 % Einschaltdauer
Erweiterte Betriebsspannung --- 3-8Vo-p-Bereich für 5V-Versorgungsvariation
Noryl-Gehäusekonstruktion --- schwarzes Thermoplastgehäuse, ausgelegt für den Betrieb bei -20 °C bis +70 °C

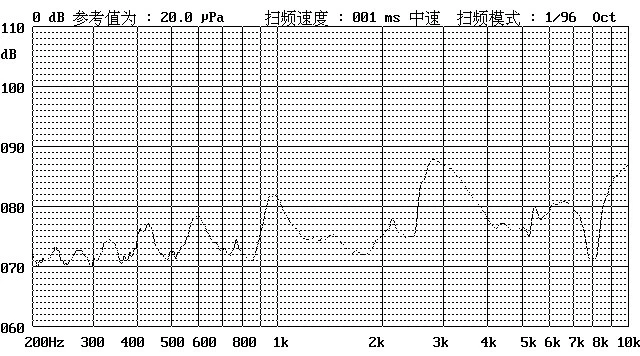

| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer passiver Summer | — |
| Nennspannung | 5Vo-p | Resonanzfrequenzreferenz |
| Betriebsspannung | 3–8Vo-p | Antriebssignalspitze |
| Nennstrom | Max. 80mA | Bei 2730 Hz, 50 % Einschaltdauer, 5 Vo-p Rechteckwelle |
| Schalldruckpegel | Min. 83 dB | Bei 2730 Hz, 50 % Einschaltdauer, 5 Vo-p, 10 cm |
| Spulenwiderstand | 40 ± 4Ω | — |
| Resonanzfrequenz | 2730Hz | Bei Nennspannung |
| Betriebstemperatur | -20℃ ~ +70℃ | — |
| Lagertemperatur | -30℃ ~ +80℃ | — |
| Nettogewicht | Ca. 0,8g | — |
| Gehäusematerial | Schwarzes Noryl | — |
| Umweltschutz | RoHS | — |
Standardtestbedingungen: Temperatur 25 ± 3 °C, Luftfeuchtigkeit 60 ± 10 % relative Luftfeuchtigkeit, Druck 860–1060 hPa
Netzwerkgeräte und Servergehäuse für akustische Fehler- und Statuswarnungen
Industrielle HMI-Panels und Bedienoberflächen mit oberflächenmontierbaren Komponenten
Telekommunikationsinfrastrukturgeräte für Alarm- und Wartungsanzeigetöne
Kommerzielle Anzeigesysteme und Digital Signage für zeitgesteuerte Alarmfunktionen
Fabrikautomatisierungssteuerungen mit 5-V-E/A-Modulen, die eine akustische Rückmeldung erfordern
Stromverteilungs- und Energiemanagementeinheiten zur Warnung bei Grenzwertüberschreitungen
| Designanforderung | HN-9040 Vorteil |
| Akustische Ausgabe im SMD-Format | Min. 83 dB Schalldruckpegel im oberflächenmontierten Gehäuse |
| 5V-Systemkompatibilität | 5Vo-p-Bewertung mit 3-8Vo-p-Bereich |
| Automatisierte Produktionsintegration | SMD-Gehäuse für Pick-and-Place- und Reflow-Löten |
| Toleranz gegenüber Angebotsschwankungen | 8Vo-p maximale Betriebsspannung |
| Thermische Stabilität | Norylgehäuse für -20℃ bis +70℃ |
MEIDI fertigt den HN-9040 mit Qualitätskontrollprozessen, einschließlich eingehender Materialkontrolle, prozessbegleitender Maßüberwachung und abschließender elektrischer Überprüfung unter Standardtestbedingungen von 25 ± 3 °C, 60 ± 10 % relativer Luftfeuchtigkeit und 860–1060 hPa.
Nach einem der folgenden Tests muss das Produkt die Abnahmekriterien erfüllen: keine Mängel oder Beeinträchtigungen im Aussehen und in den elektrischen Eigenschaften (außer SPL); Der Schalldruckpegel darf nicht um mehr als 10 dB gegenüber dem im Datenblatt angegebenen Mindestschalldruckpegel sinken.
| Testgegenstand | Testbedingungen |
| Lebenstest | 25 ± 10 ℃, Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | Lagerung bei -40 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 ℃, 90 %–95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung, alle 6 Seiten und 3 Kanten, fällt aus 1,2 m Höhe auf eine dicke Holzplatte |
| Vibrationstest | 1000 Zyklen/Minute, Amplitude 1,5 mm, 1 Stunde pro Achse, insgesamt 3 Achsen |
Achtung: Vermeiden Sie das Eindringen von Fremdstoffen in das Produkt, einschließlich magnetischer Materialien, wasserlöslicher Materialien und korrosiver Gase, da diese die elektrische Leistung des Produkts beeinträchtigen.
1. Was ist der Unterschied zwischen dem Betrieb des HN-9040 mit 3 Vo-p und 5 Vo-p?
Bei 5Vo-p erreicht der Summer den Nennwert von Min. 83 dB Schalldruck. Bei 3Vo-p wird die Leistung aufgrund der geringeren Spulenerregung reduziert. Der Betriebsbereich von 3–8 Vo-p weist auf einen funktionsfähigen Betrieb über diesen Bereich hin, der maximale Schalldruckpegel wird jedoch bei der Nennspannung von 5 Vo-p mit 50 % Einschaltdauer einer Rechteckwelle bei 2730 Hz erreicht.
2. Kann ich ein PWM-Signal von einem Mikrocontroller verwenden, um diesen Summer anzusteuern?
Ja, ein PWM-Signal bei oder nahe 2730 Hz mit 50 % Tastverhältnis ist eine geeignete Antriebswellenform, vorausgesetzt, der Mikrocontroller-Pin oder die Treiberstufe kann den erforderlichen Strom liefern. Überprüfen Sie die Portstromkapazität oder verwenden Sie eine Transistorpufferstufe.
3. Wie wirkt sich der 40-Ω-Spulenwiderstand auf das Design der Treiberschaltung aus?
Die 40-Ω-Spule verbraucht maximal 80 mA bei 5 Vo-p. Überprüfen Sie die Sättigungsspannung Ihrer Treiberstufe, um einen ausreichenden Spannungshub an der Spule sicherzustellen.
4. Welches Reflow-Temperaturprofil ist mit dem Noryl-Gehäuse kompatibel?
Der HN-9040 ist für standardmäßige bleifreie Reflow-Prozesse konzipiert. Für spezifische Empfehlungen zur Spitzentemperatur und zur Zeit über der Flüssigkeit wenden Sie sich bitte an MEIDI, um das Dokument zum Reflow-Lötprofil zu erhalten.
5. Ist der HN-9040 Pin-kompatibel mit anderen 9-mm-SMD-Summern auf dem Markt?
Kontaktieren Sie MEIDI für eine mechanische Zeichnung und ein empfohlenes Anschlussflächenmuster, um die Footprint-Kompatibilität mit Ihrem vorhandenen PCB-Layout zu überprüfen.
Für technische Datenblätter, Reflow-Lötprofile, Anwendungshinweise für Antriebsschaltungen oder Diskussionen zur OEM-Konfiguration wenden Sie sich bitte an die Anwendungstechnik von MEIDI.
