Duale Spannungsoptionen: 5Vo-p (30Ω) und 12Vo-p (120Ω)
800Hz Resonanzfrequenz für externen Rechteckantrieb
Min. 85 dB Schalldruck bei 10 cm unter Nenn-Fahrbedingungen
PBT-Gehäuse für strukturelle Stabilität
Betriebstemperaturbereich -20℃ bis +70℃
Zwei Spulenwiderstandsoptionen zur Anpassung an unterschiedliche Treiberschaltungsdesigns

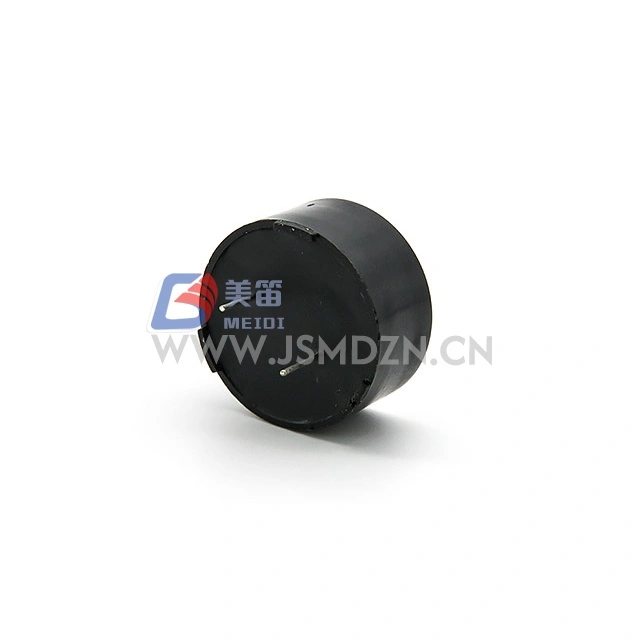

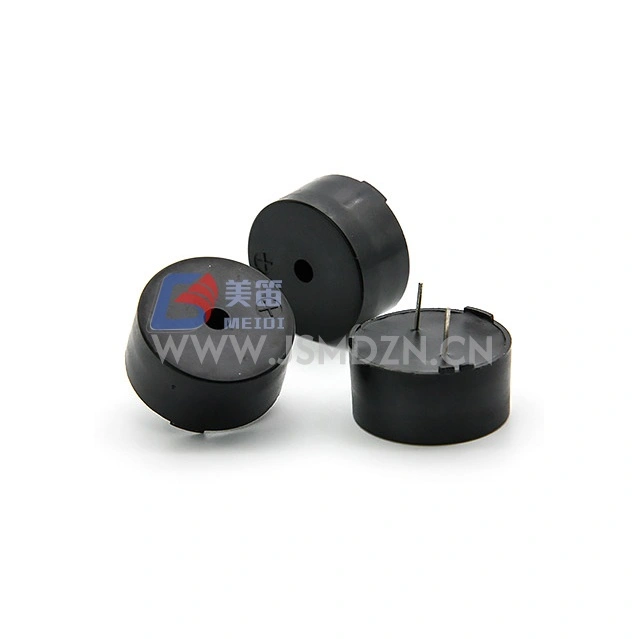

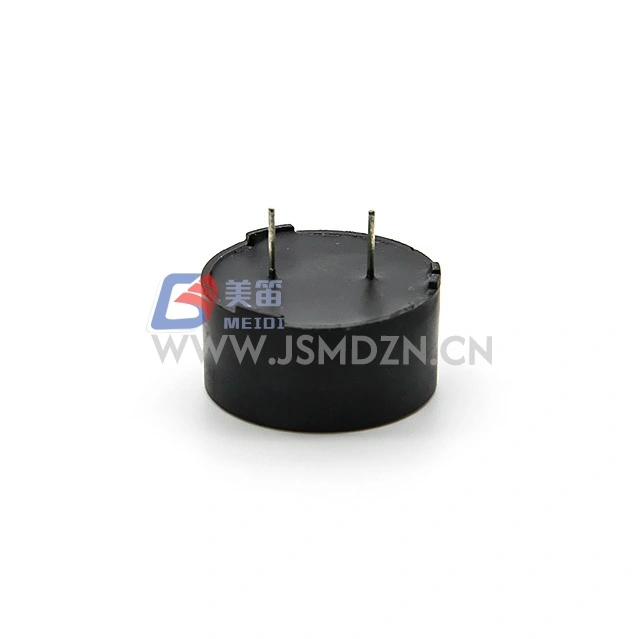

Der MEIDI KC2512 25 mm elektromagnetische passive Summer ist ein elektromagnetischer passiver Summer, der für Anwendungen entwickelt wurde, die ein externes Antriebssignal zur Tonerzeugung erfordern. Mit einem Gehäusedurchmesser von 25 mm bietet dieser Summer zwei unterschiedliche Spulenkonfigurationen, um unterschiedlichen Spannungsschienen und Treiberschaltungsanforderungen gerecht zu werden.
Die KC2512-30R-Variante arbeitet mit 5 Vo-p und einer 30-Ω-Spule. Die KC2512-120R-Variante arbeitet mit 12 Vo-p und einer 120-Ω-Spule. Beide Varianten schwingen bei 800 Hz und erfordern für eine optimale akustische Leistung eine externe Rechteckwellenanregung bei oder nahe dieser Frequenz.
Das PBT-Gehäuse bietet Dimensionsstabilität über den gesamten Nennbetriebstemperaturbereich. Für Anwendungen, die alternative Spulenwiderstände oder Spannungswerte erfordern, wenden Sie sich für kundenspezifische Summerkonfigurationen an MEIDI.
Doppelspulenkonfiguration --- 30 Ω (5 V) und 120 Ω (12 V) Optionen zur Anpassung an verschiedene Systemspannungsschienen
Externe Laufwerksarchitektur --- akzeptiert Rechtecksignale mit 800 Hz; erfordert Wechselstrom-Erregung, Gleichspannung allein erzeugt keine hörbare Ausgabe

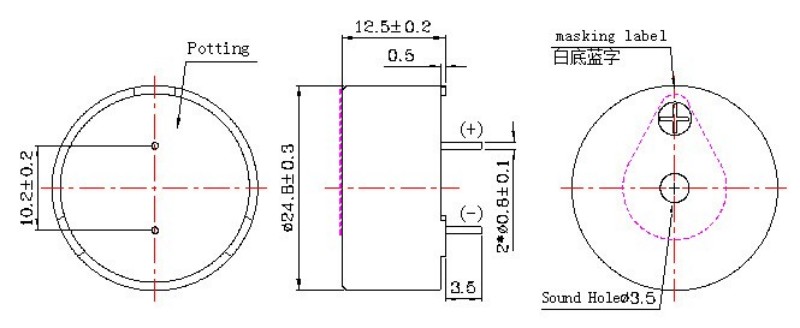

25-mm-Formfaktor --- Standarddurchmesser für gängige Panel- und PCB-Montagelayouts
Stabile akustische Ausgabe --- Min. 85 dB bei 10 cm bei Betrieb mit Nennspannung und Resonanzfrequenz mit 50 % Einschaltdauer einer Rechteckwelle
PBT-Gehäusematerial --- sorgt für strukturelle Integrität über den gesamten Betriebstemperaturbereich
Breiter Betriebstemperaturbereich --- -20℃ bis +70℃
| Parameter | KC2512-30R | KC2512-120R |
| Produkttyp | Elektromagnetischer passiver Summer | Elektromagnetischer passiver Summer |
| Nennspannung | 5Vo-p | 12Vo-p |
| Betriebsspannung | 3--7Vo-p | 9--14Vo-p |
| Nennstrom (MAX) | 30mA | 40mA |
| Min. Tonausgabe bei 10 cm | 85 dB | 85 dB |
| Spulenwiderstand | 30 ± 5Ω | 120 ± 15 Ω |
| Resonanzfrequenz | 800Hz | 800Hz |
| Gehäusematerial | PBT | PBT |
| Betriebstemperatur | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| Lagertemperatur | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| Nettogewicht | 8g | 8g |
Industrielle Schalttafeln und SPS-Systeme, die eine akustische Statusanzeige mit externen Antriebsschaltkreisen erfordern
Steuerplatinen für Verbrauchergeräte mit 5-V- oder 12-V-Logikausgängen für Alarm- und Alarmfunktionen
Sicherheits- und Zugangskontrollsysteme mit speziellen Summer-Antriebsausgängen
Test- und Messgeräte, die während der Betriebsabläufe eine akustische Rückmeldung benötigen
Stromversorgungs- und USV-Einheiten für akustische Warnungen bei Fehlerzuständen
Gebäudeautomationssysteme mit zentralisierten Alarmbenachrichtigungsmodulen
| Designanforderung | KC2512 Vorteil |
| Flexible Spannungsschienenkompatibilität | Dual-Varianten (5V/30Ω und 12V/120Ω) |
| Konsistenter akustischer Charakter | 800Hz Resonanzfrequenz |
| Standardmäßige Montageintegration | 25 mm Durchmesser für gängige Schalttafelausschnitte und Leiterplattenlayouts |
| Anpassung der Treiberschaltung | Zwei Spulenwiderstandsoptionen für unterschiedliche Quellen-/Senkenfähigkeiten |
| Umweltverträglichkeit | Das PBT-Gehäuse ist für den Betrieb bei -20℃ bis +70℃ ausgelegt |

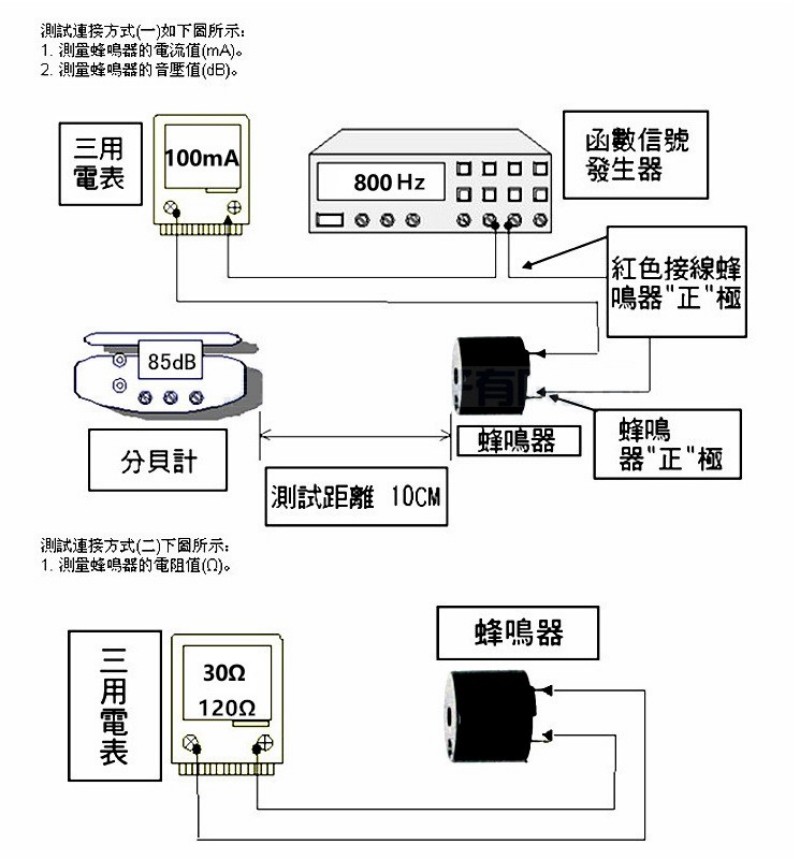

MEIDI fertigt die KC2512-Serie mit Qualitätskontrollprozessen, die die Eingangsprüfung des Materials, die In-Prozess-Überwachung und die abschließende elektrische Prüfung umfassen. Jede Produktionscharge wird einer Überprüfung der Resonanzfrequenz, des Spulenwiderstands und des Schalldruckpegels unterzogen, um die Übereinstimmung mit den Datenblattspezifikationen zu bestätigen.
Die KC2512-Serie wird Umwelt- und mechanischen Belastungstests unterzogen, um die Haltbarkeit unter typischen Betriebs- und Lagerbedingungen zu überprüfen. Nach der Prüfung muss das Produkt die Abnahmekriterien erfüllen und keine Mängel im Aussehen oder in den elektrischen Eigenschaften aufweisen.
| Testgegenstand | Testbedingungen |
| Lebenstest | Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden bei 25 ± 10 °C |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | Lagerung bei -40 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 °C, 90 % bis 95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung, alle 6 Seiten und 3 Kanten, fällt aus 1,2 m Höhe auf eine dicke Holzplatte |
| Vibrationstest | 1000 Zyklen/Minute, Amplitude 1,5 mm, 1 Stunde pro Achse, insgesamt 3 Achsen |
Achtung: Vermeiden Sie das Eindringen von Fremdstoffen in das Produkt, einschließlich magnetischer Materialien, wasserlöslicher Materialien und korrosiver Gase, da diese die elektrische Leistung beeinträchtigen.
1. Benötigt der KC2512 ein externes Antriebssignal oder kann er mit Gleichspannung betrieben werden?
Als passiver elektromagnetischer Summer benötigt der KC2512 ein externes Wechselstromsignal – typischerweise eine Rechteckwelle bei oder nahe 800 Hz –, um eine akustische Ausgabe zu erzeugen. Gleichspannung allein erzeugt keinen Ton und kann die Spule durch kontinuierlichen Stromfluss beschädigen.
2. Welche KC2512-Variante sollte ich für ein 5V-Mikrocontrollersystem wählen?
Wählen Sie den KC2512-30R für 5-V-Systeme. Der Spulenwiderstand von 30 Ω ist für den Betrieb mit 5 Vo-p und einer maximalen Stromaufnahme von 30 mA ausgelegt. Stellen Sie sicher, dass Ihre Treiberschaltung den erforderlichen Strom liefern oder aufnehmen kann, oder verwenden Sie eine Transistorpufferstufe.
3. Was ist die empfohlene Antriebsfrequenz für maximale Schalldruckabgabe?
Der maximale Schalldruckpegel liegt bei der Resonanzfrequenz von 800 Hz. Der Schalldruckpegel nimmt ab, wenn er außerhalb der Resonanz betrieben wird. Für konstante Min. 85-dB-Ausgang, Antrieb bei 800 Hz mit 50 % Tastverhältnis-Rechteckwelle bei der Nennspannung für die ausgewählte Variante.
4. Welche Treiberschaltung ist für die 120-Ω-Variante KC2512-120R geeignet?
Standardkonfigurationen mit offenem Kollektor oder Push-Pull-Transistor sind kompatibel. Die 120-Ω-Spule verbraucht maximal 40 mA bei 12 Vo-p. Überprüfen Sie für den GPIO-Direktantrieb des Mikrocontrollers die Portstromkapazität. Bei der Ansteuerung induktiver Lasten wird eine Flyback-Diode empfohlen.
5. Sind kundenspezifische Spulenwiderstände oder Resonanzfrequenzen für den 25-mm-Formfaktor verfügbar?
Kontaktieren Sie MEIDI für technische Anfragen zu kundenspezifischen Konfigurationen innerhalb der KC2512-Serie oder verwandten elektromagnetischen Summerprodukten.
Für technische Datenblätter, Anwendungshinweise zu Antriebsschaltungen oder OEM-Konfigurationsdiskussionen wenden Sie sich an die Anwendungstechnik von MEIDI.
| Artikel | Spezifikation |
| Produkttyp | ELEKTROMAGNETISCHER SUMMER |
| Menge | Kontaktieren Sie MEIDI für Verpackungsdetails |
| Kartonvolumen | Kontaktieren Sie MEIDI für Verpackungsdetails |
