6,5 mm × 3,5 mm Grundfläche für Leiterplattenlayouts mit hoher Dichte
2731Hz Resonanzfrequenz zur Tonerzeugung mit externem Rechteckantrieb
16-Ω-Spulenimpedanz für Niederspannungs-Logikpegel-Treiberschaltungen
Min. 70 dB Schalldruck bei 10 cm unter Nenn-3Vo-p-Antriebsbedingungen
Oberflächenmontiertes Paket für die automatisierte Pick-and-Place-Montage
Betriebstemperaturbereich -20℃ bis +70℃

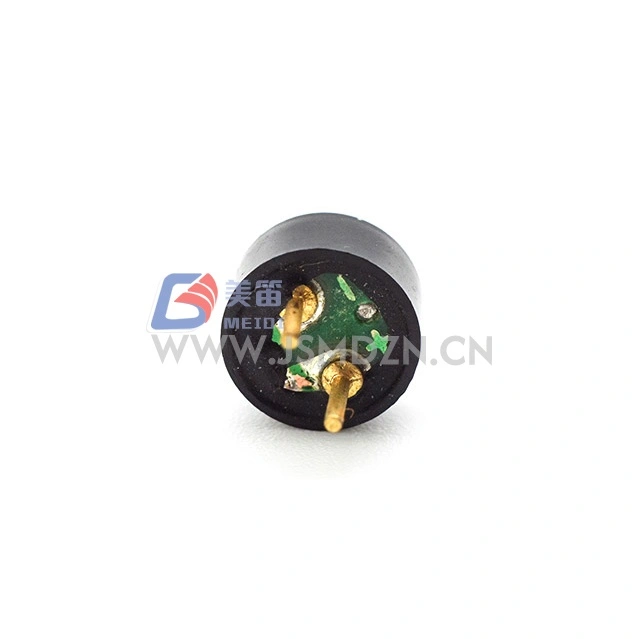

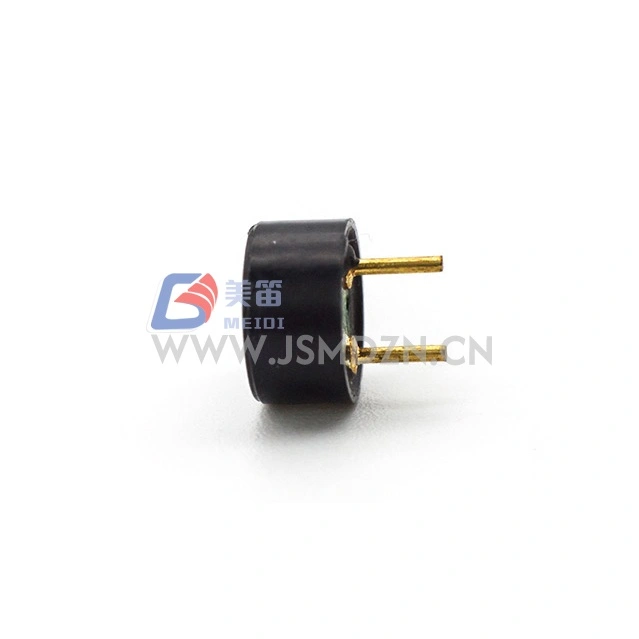

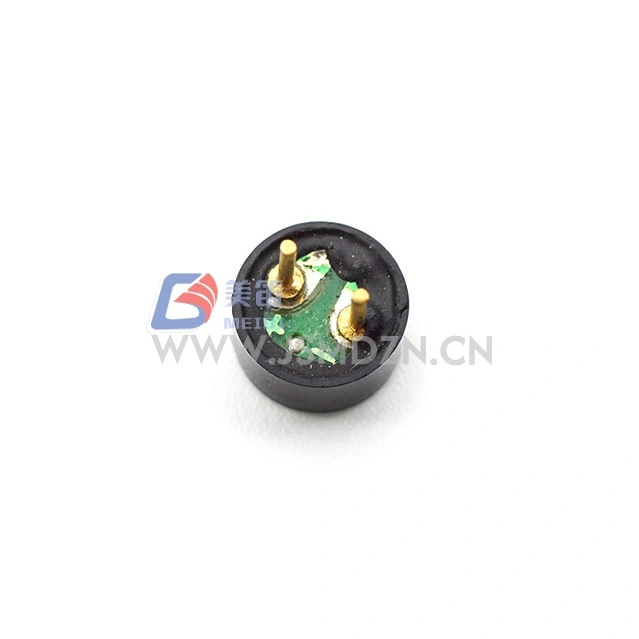

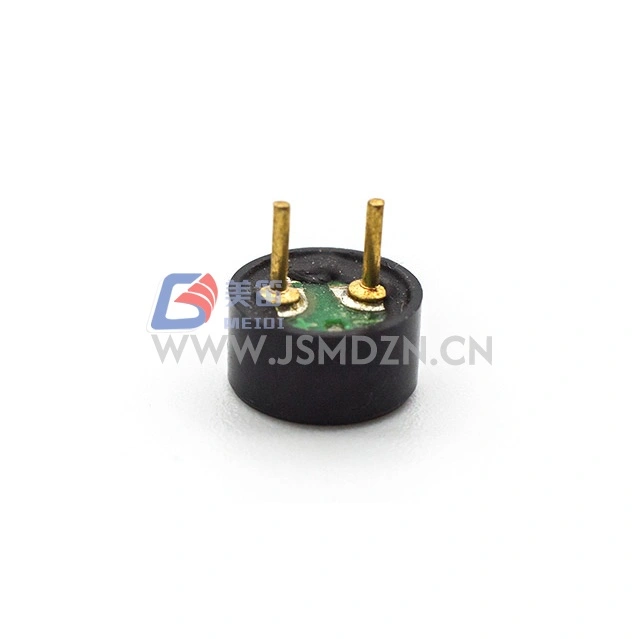

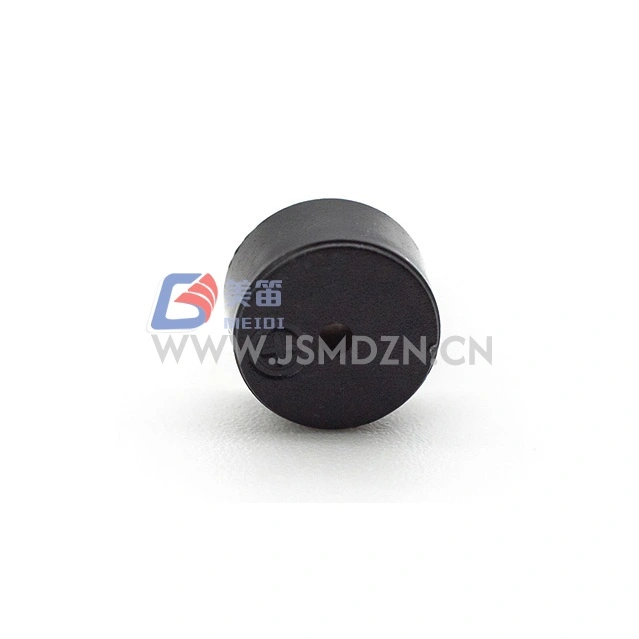

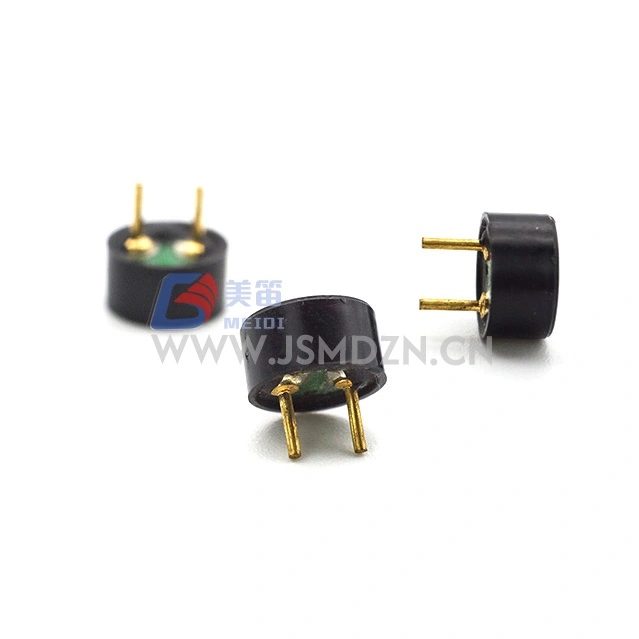

Der MEIDI HN-6535 6,5 x 3,5 mm SMD elektromagnetische passive Summer ist ein elektromagnetischer passiver Miniatur-Summer zur Oberflächenmontage, der für Anwendungen entwickelt wurde, bei denen die Leiterplattenfläche knapp ist. Mit 6,5 mm × 3,5 mm nimmt dieser Summer nur minimalen Platz auf der Platine ein und liefert gleichzeitig eine akustische Rückmeldung durch externe Rechteckwellenanregung.
Die Resonanzfrequenz von 2731 Hz erzeugt einen Ton, der für Annäherungsalarme, Statusanzeigen und Rückmeldungen zur Benutzeroberfläche geeignet ist. Mit einer Nennspannung von 3 Vo-p und einem Betriebsbereich von 2–5 Vo-p lässt sich der HN-6535 in 3,3 V- und 5 V-Logikschienen integrieren.
Der Spulenwiderstand von 16 Ω ermöglicht die Ansteuerung über GPIO-Pins des Mikrocontrollers oder Low-Side-Transistorschalter in platzbeschränkten Designs. Das schwarze Noryl-Gehäuse sorgt für Formstabilität bei Reflow-Lötprozessen. Für Anwendungen, die alternative Resonanzfrequenzen in kompakten Formfaktoren erfordern, kontaktieren Sie MEIDI für SMD-Summer-Lösungen.

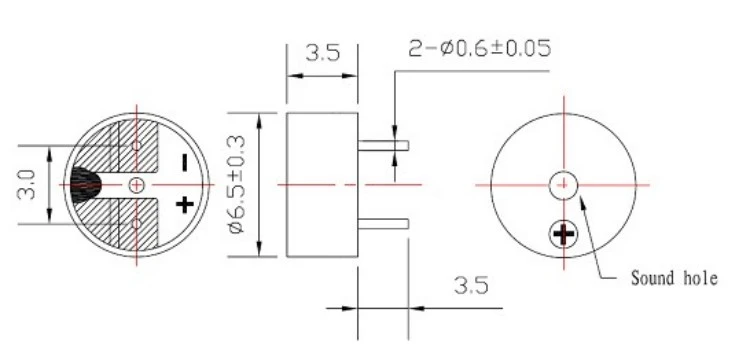

Miniatur-SMD-Footprint --- 6,5 mm × 3,5 mm Gehäusegröße für Leiterplattenbaugruppen mit hoher Dichte, bei denen eine Durchsteckmontage unpraktisch ist
2731 Hz Resonanzfrequenz --- Tonerzeugung bei Ansteuerung mit externer Rechteckwelle bei Nennfrequenz; Erfordert Wechselstromerregung, Gleichspannung allein erzeugt keinen Ton
Niedrige Spulenimpedanz --- 16 Ω Widerstand für den Anschluss an 3-V-Logikpegelausgänge
Definierte akustische Leistung --- Min. 70 dB bei 10 cm bei Betrieb mit 3 Vo-p, 2731 Hz, 50 % Einschaltdauer, Rechteckwelle
Noryl-Gehäusematerial --- schwarzes Thermoplastgehäuse, kompatibel mit standardmäßigen oberflächenmontierten Reflow-Profilen
Leichte Konstruktion --- ca. 0,5 g pro Einheit
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer passiver Summer | --- |
| Nennspannung | 3Vo-p | Resonanzfrequenzreferenz |
| Betriebsspannung | 2-5Vo-p | Antriebssignalspitze |
| Nennstrom | Max. 80mA | Bei 2731 Hz, 50 % Einschaltdauer, 3 Vo-p Rechteckwelle |
| Schalldruckpegel | Min. 70 dB | Bei 2731 Hz, 50 % Einschaltdauer, 3 Vo-p, 10 cm |
| Spulenwiderstand | 16 ± 3Ω | --- |

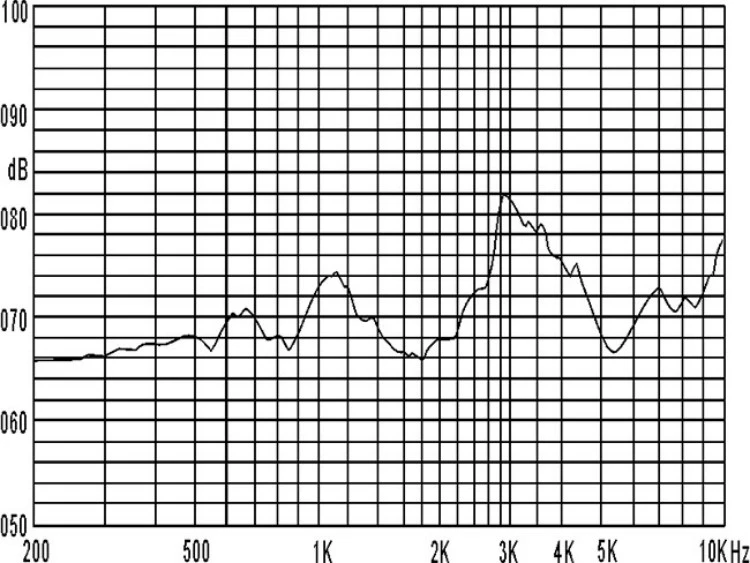

| Resonanzfrequenz | 2731Hz | Bei Nennspannung |
| Betriebstemperatur | -20℃ ~ +70℃ | --- |
| Lagertemperatur | -30℃ ~ +80℃ | --- |
| Nettogewicht | Ca. 0,5g | --- |
| Gehäusematerial | Schwarzes Noryl | --- |
| Umweltschutz | RoHS | --- |

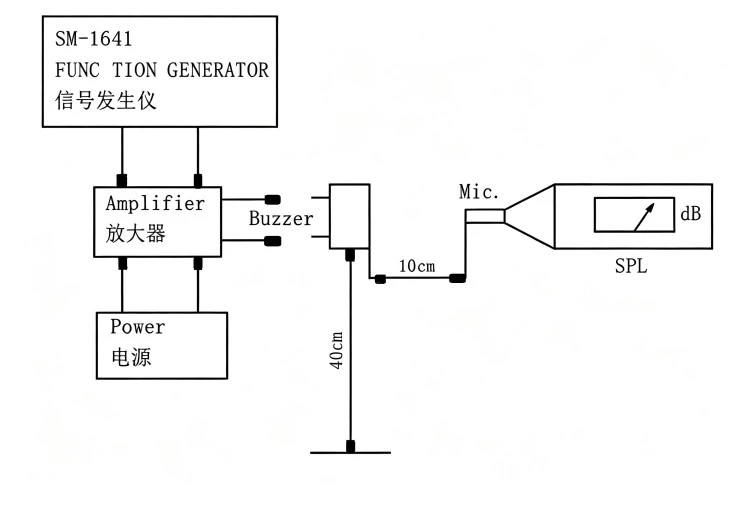

Standardtestbedingungen: Temperatur 25 ± 3 °C, Luftfeuchtigkeit 60 ± 10 % relative Luftfeuchtigkeit, Druck 860–1060 hPa
Tragbare medizinische Geräte und Gesundheitsmonitore, die kompakte akustische Alarme in batteriebetriebenen Gehäusen erfordern
Smart-Home-Sensoren und IoT-Gateways mit begrenztem PCB-Platz für Audio-Feedback-Komponenten
Handinstrumente und Messgeräte für Betriebsbestätigungstöne
Tragbare Elektronik- und Fitness-Tracker, bei denen die Komponentenhöhe und das Gewicht begrenzt sind
Kompakte Gerätesteuerplatinen in Küchen- und Haushaltsgeräten für Timer- und Alarmfunktionen
POS-Terminals und Zahlungsgeräte zur akustischen Anzeige des Transaktionsstatus
| Designanforderung | HN-6535 Vorteil |
| Platzbeschränkte PCB-Layouts | 6,5 mm × 3,5 mm SMD-Footprint minimiert den Flächenverbrauch auf der Platine |
| Integration von Niederspannungssystemen | 3Vo-p-Bewertung mit 2-5Vo-p-Bereich für 3,3V/5V-Logikkompatibilität |
| Automatisierte Großserienmontage | Oberflächenmontiertes Gehäuse, kompatibel mit Standard-Pick-and-Place- und Reflow-Prozessen |
| Anwendungen mit geringer Masse | Ca. 0,5 g pro Einheit, geeignet für tragbare und handgehaltene Designs |
| Umweltkonformität | RoHS-konform |
MEIDI fertigt den HN-6535 mit Qualitätskontrollprozessen, die die Inspektion des eingehenden Materials, die Überprüfung der Abmessungen während des Prozesses und die abschließende Prüfung der elektrischen Parameter umfassen. Standardtestbedingungen werden bei einer Temperatur von 25 ± 3 °C, einer relativen Luftfeuchtigkeit von 60 ± 10 % und einem Luftdruck von 860–1060 hPa eingehalten, um eine konsistente Wiederholbarkeit der Messungen zu gewährleisten.
Nach einem der folgenden Tests muss das Produkt die Abnahmekriterien erfüllen: keine Mängel oder Beeinträchtigungen im Aussehen und in den elektrischen Eigenschaften (außer SPL); Der Schalldruckpegel darf nicht um mehr als 10 dB gegenüber dem im Datenblatt angegebenen Mindestschalldruckpegel sinken.
| Testgegenstand | Testbedingungen |
| Lebenstest | 25 ± 10 ℃, Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | Lagerung bei -30 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 ℃, 90 %–95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung, alle 6 Seiten und 3 Kanten, fällt aus 1,2 m Höhe auf eine dicke Holzplatte |
| Vibrationstest | 1000 Zyklen/Minute, Amplitude 1,5 mm, 1 Stunde pro Achse, insgesamt 3 Achsen |
Achtung: Vermeiden Sie das Eindringen von Fremdstoffen in das Produkt, einschließlich magnetischer Materialien, wasserlöslicher Materialien und korrosiver Gase, da diese die elektrische Leistung des Produkts beeinträchtigen.
1. Welcher Lötprozess wird für den SMD-Summer HN-6535 empfohlen?
Kontaktieren Sie MEIDI für das empfohlene Reflow-Lötprofil. Das schwarze Noryl-Gehäuse ist mit Standard-Reflow-Prozessen für die Oberflächenmontage kompatibel.
2. Kann der HN-6535 direkt über einen Mikrocontroller-GPIO-Pin angesteuert werden?

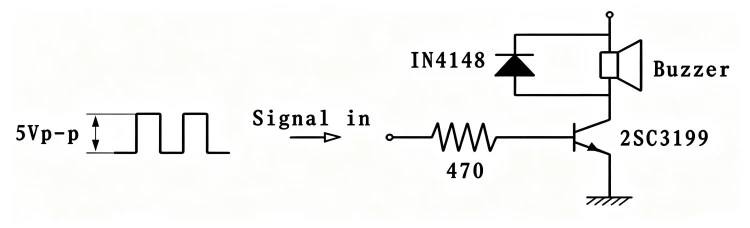

Die 16-Ω-Spule verbraucht maximal 80 mA bei 3 Vo-p. Stellen Sie sicher, dass der GPIO Ihres Mikrocontrollers diesen Strom kontinuierlich liefern oder aufnehmen kann. Wenn der GPIO-Nennstrom nicht ausreicht, verwenden Sie einen Low-Side-NPN- oder MOSFET-Schalter mit einem Strombegrenzungswiderstand.
3. Was passiert, wenn der Summer mit einer anderen Frequenz als 2731 Hz betrieben wird?
Der Schalldruckpegel nimmt ab, wenn der Antrieb außerhalb der Resonanz erfolgt. Für konstante Min. 70-dB-Ausgang, Antrieb bei 2731 Hz mit 50 % Tastverhältnis, Rechteckwelle bei 3 Vo-p. Der Betrieb fernab von Resonanzen kann zu einer erheblich verringerten Hörleistung führen.
4. Ist der HN-6535 für Anwendungen zur kontinuierlichen Tonerzeugung geeignet?
Die Lebensdauertestbedingung spezifiziert einen Dauerbetrieb von 96 Stunden bei Nennspannung und Resonanzfrequenz. Für Anwendungen, die längere Dauerbetriebszeiten erfordern, wenden Sie sich an MEIDI, um Zuverlässigkeitsdaten speziell für Ihren Arbeitszyklus und Ihre Umgebungsbedingungen zu erhalten.
5. Sind alternative Gehäusegrößen mit derselben Resonanzfrequenz von 2731 Hz verfügbar?
Kontaktieren Sie MEIDI für technische Anfragen zu alternativen Formfaktoren und Spulenkonfigurationen innerhalb der Produktpalette elektromagnetischer passiver Summer.
Für technische Datenblätter, Reflow-Lötprofile, Anwendungshinweise für Antriebsschaltungen oder Diskussionen zur OEM-Konfiguration wenden Sie sich bitte an die Anwendungstechnik von MEIDI.
| Artikel | Spezifikation |
| Produkttyp | ELEKTROMAGNETISCHER SUMMER |
| Menge | Kontaktieren Sie MEIDI für Verpackungsdetails |
| Kartonvolumen | Kontaktieren Sie MEIDI für Verpackungsdetails |
