Externer Rechteckwellenantrieb mit 2730 Hz für gleichmäßige akustische Ausgabe
Spulenimpedanz von 16 Ω, kompatibel mit Standard-Transistor- und MCU-Treiberschaltungen
12-mm-Industriestandard-Footprint für etablierte Durchsteck-PCB-Layouts
Min. 85 dB Schalldruck bei 10 cm unter Nenn-Fahrbedingungen
-20℃ bis +70℃ Betriebstemperaturbereich für industrielle Innenumgebungen
Schwarzes PPO-Gehäuse, kompatibel mit Wellenlöten und manueller Montage

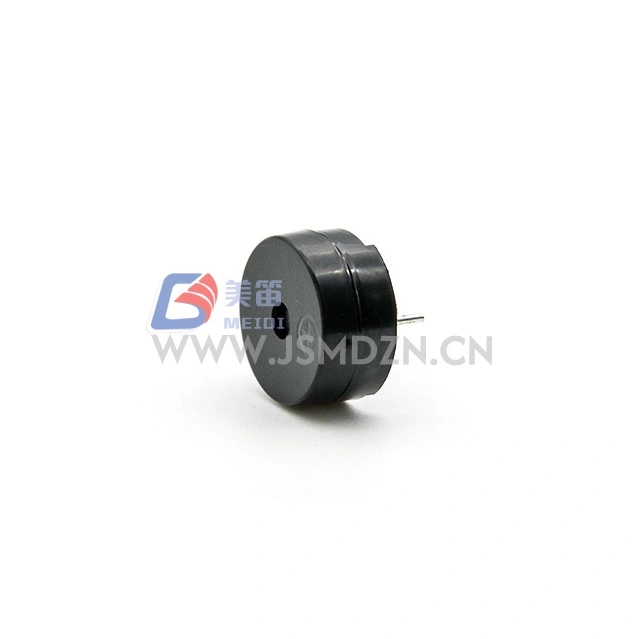

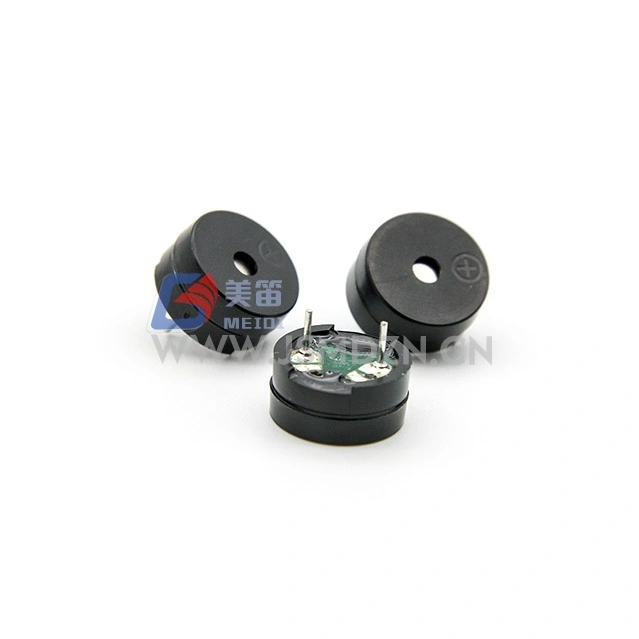

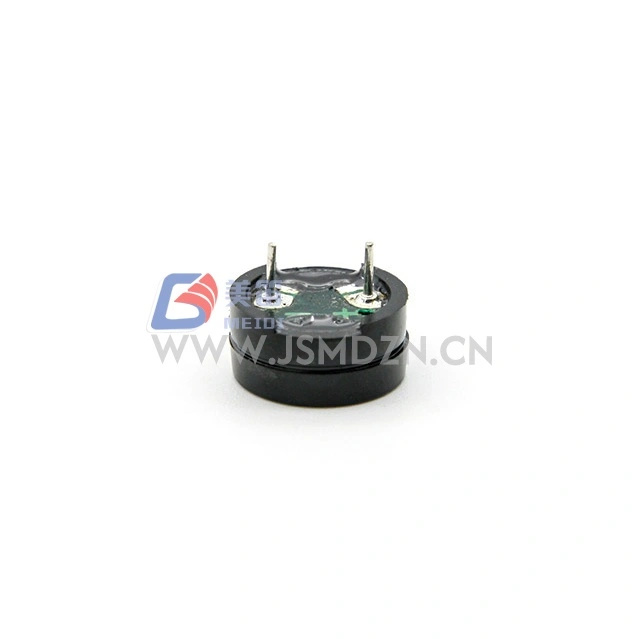

Der 12-mm-2730-Hz-Durchgangs-Elektromagnetischer-Passiv-Summer von MEIDI ist ein elektromagnetischer Passiv-Summer, der für die Durchsteckmontage in elektronischen Systemen entwickelt wurde, die ein externes Antriebssignal zur Tonerzeugung erfordern. Mit einem Gehäusedurchmesser von 12 mm lässt sich dieser Summer in Standard-PCB-Layouts integrieren, die häufig in industriellen Schalttafeln, Sicherheitsalarmsystemen, Verbrauchergeräten und Diagnosegeräten verwendet werden.
Die Resonanzfrequenz von 2730 Hz akzeptiert externe Rechteckwellen-Antriebssignale und ermöglicht eine konsistente akustische Rückmeldung, wenn der Antrieb mit oder nahe der Nennfrequenz betrieben wird. Mit einer Nennspannung von 3 Vo-p und einem Betriebsbereich von 2–4 Vo-p bietet der HN-1260B Flexibilität beim Treiberschaltungsdesign für 3-V- und 5-V-Logiksysteme.
Der 16-Ω-Spulenwiderstand ist so ausgewählt, dass er zu gängigen Open-Collector-Transistor- und Mikrocontroller-GPIO-Treiberkonfigurationen passt, wodurch der Bedarf an speziellen Treiberschaltkreisen minimiert wird. Das schwarze PPO-Gehäuse bietet strukturelle Stabilität für Durchsteckwellenlöten und manuelle Nachbearbeitungsprozesse.
Externe Laufwerksarchitektur --- akzeptiert Rechtecksignale bei 2730 Hz zur programmierbaren Tonerzeugung; Erfordert Wechselstromerregung, Gleichspannung allein erzeugt keinen Ton
Standard-Durchgangsloch-Formfaktor --- 12 mm Durchmesser mit branchenüblichem Pin-Raster, passend für bestehende PCB-Layouts und Frontplattenausschnitte
16 Ω Spulenimpedanz --- passt zu gängigen NPN/PNP-Transistortreiberschaltungen und 3,3 V/5 V Mikrocontroller-GPIO-Ausgängen mit ausreichender Strombelastbarkeit
Stabile akustische Ausgabe --- Min. 85 dB bei 10 cm bei Betrieb mit 3 Vo-p, 2731 Hz, 50 % Einschaltdauer, Rechteckwelle
PPO-Gehäusematerial --- Das schwarze Gehäuse verträgt Wellenlöten und manuelle Nachlötung ohne Verformung
RoHS-Umweltkonformität --- erfüllt die Anforderungen an eingeschränkte Substanzen für den weltweiten Marktvertrieb
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer passiver Summer | --- |
| Nennspannung | 3Vo-p | Resonanzfrequenzreferenz |
| Betriebsspannung | 2--4Vo-p | Antriebssignalspitze |

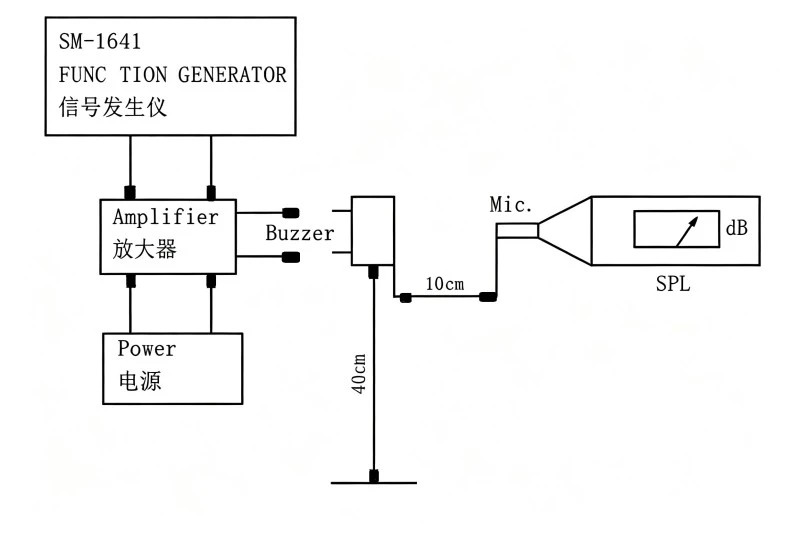

| Schalldruckpegel | Min. 85 dB | Bei 3Vo-p, 2731Hz, 50% Einschaltdauer, 10cm |
| Resonanzfrequenz | 2730Hz | Bei Nennspannung |
| Spulenwiderstand | 16 ± 4Ω | Gleichstrom, 25℃ |
| Nennstrom | Max. 60mA | Bei 3Vo-p, 2731Hz, 50% Einschaltdauer |
| Betriebstemperatur | -20℃ ~ +70℃ | Kontinuierlich |
| Lagertemperatur | -30℃ ~ +80℃ | Nicht betriebsbereit |

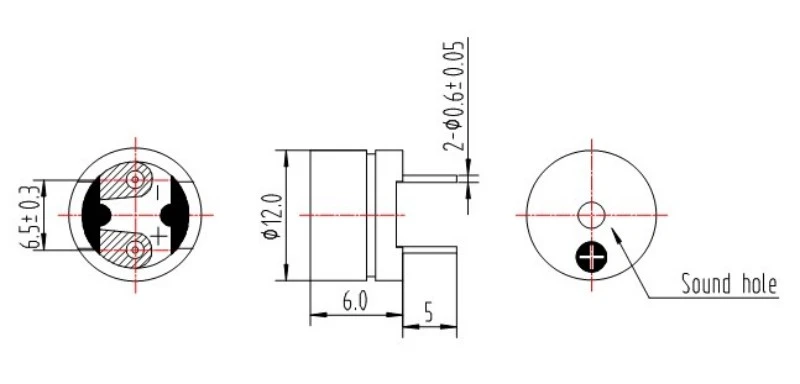

| Äußere Größe | 12mm (Durchmesser) | Körper ohne Stifte |
| Nettogewicht | Ca. 1,0g | Typisch |
| Gehäusematerial | Schwarzes PPO | --- |
| Umweltschutzverordnung | RoHS | --- |
Alarmmodule für industrielle Schalttafeln, die akustische Alarme in Standardfrequenz erfordern
Sicherheits- und Einbruchmeldesysteme mit vorhandenen 12-mm-Summer-Montagelöchern
Steuerplatinen für Verbrauchergeräte, die Durchgangsmontageprozesse nutzen
Diagnose- und Testgeräte, die eine akustische Statusanzeige benötigen
SPS- und Automatisierungssysteme mit 5-V- oder 3,3-V-Logikpegel-Antriebsausgängen
Unterbrechungsfreie Stromversorgungseinheiten für Warnungen bei niedrigem Batteriestand und Fehlerzuständen
| Designanforderung | HN-1260B Vorteil |
| Etablierte Durchsteck-PCB-Layouts | Der 12-mm-Durchmesser entspricht der branchenüblichen Grundfläche und den Frontplattenausschnitten |
| Kompatibilität mit Standard-Treiberschaltungen | Die Spulenimpedanz von 16 Ω funktioniert mit gängigen Transistor- und MCU-GPIO-Konfigurationen |
| Gleichbleibende Alarmtonfrequenz | Die Resonanzfrequenz von 2730 Hz gewährleistet einen einheitlichen akustischen Charakter über alle Produktionschargen hinweg |
| Flexibilität im Montageprozess | Schwarzes PPO-Gehäuse, kompatibel mit Wellenlöten und manueller Nacharbeit |
| Umweltkonformität | RoHS-Zulassung für den weltweiten Vertrieb und Vorschriften für eingeschränkte Stoffe |
MEIDI fertigt HN-1260B mit Qualitätskontrolle in jeder Produktionsphase vom Produktdesign über den Einkauf bis hin zum Testen. Die Produktionsanlagen sind nach ISO 9001, ISO 14001 und QS 9000 zertifiziert. Alle Produkte tragen das CE-Zeichen und RoHS-Zulassungen.
Nach einem der folgenden Tests muss das Produkt die Abnahmekriterien erfüllen: keine Mängel oder Beeinträchtigungen im Aussehen und in den elektrischen Eigenschaften (außer SPL); Der Schalldruckpegel darf nicht weniger als 10 dB unter dem im Datenblatt angegebenen Mindestschalldruckpegel liegen.
| Testgegenstand | Testbedingungen |
| Lebenstest | 25 ± 10 ℃, Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | Lagerung bei -40 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 °C, 90 % bis 95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung (3 Kanten, 6 Seiten der Schachtel), Fall aus 1,2 m Höhe auf dickes Holzbrett oder 5 cm Hartholzbrett |
| Vibrationstest | 1000 Zyklen/Min., Amplitude 1,5 mm, 1 Stunde pro Richtung, 3 Freiheitsgrade |
Achtung: Vermeiden Sie das Eindringen von Fremdkörpern in das Produkt, einschließlich magnetischer Materialien, wasserlöslicher Materialien und korrosiver Gase, da diese die elektrische Leistung des Produkts beeinträchtigen.
1. Benötigt dieser Summer ein externes Antriebssignal oder kann er mit Gleichspannung betrieben werden?
Als passiver elektromagnetischer Summer benötigt der HN-1260B ein externes Wechselstromsignal – typischerweise eine Rechteckwelle bei oder nahe 2730 Hz –, um eine akustische Ausgabe zu erzeugen. Gleichspannung allein erzeugt keinen Ton und kann die Spule durch kontinuierlichen Stromfluss beschädigen.
2. Welche Ansteuerfrequenz wird für eine maximale Schalldruckabgabe empfohlen?

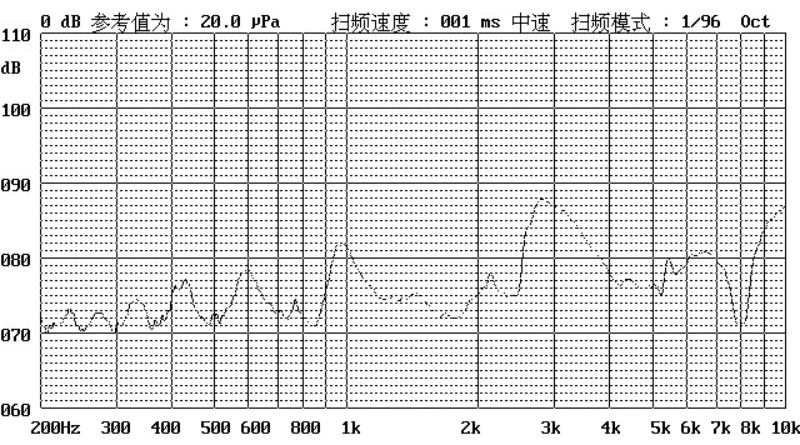

Der maximale Schalldruckpegel liegt bei der Resonanzfrequenz von 2730 Hz. Der Schalldruckpegel nimmt erheblich ab, wenn er außerhalb der Resonanz betrieben wird. Für konstante Min. 85-dB-Ausgang, Antrieb bei 2731 Hz mit 50 % Tastverhältnis, Rechteckwelle bei 3 Vo-p.
3. Welche Treiberschaltung ist für die Spulenimpedanz von 16 Ω geeignet?
Standard-NPN/PNP-Transistorkonfigurationen mit offenem Kollektor und Pull-up-Widerständen sind kompatibel. Stellen Sie bei Mikrocontroller-GPIO-Direktantrieben sicher, dass der Port ≥60 mA liefern oder aufnehmen kann. Beim Fahren mit induktiven Lasten oder Relaisschaltungen empfiehlt sich eine Flyback-Diode.
4. Welche Lötmethode wird für diesen Durchsteck-Summer empfohlen?
HN-1260B ist mit Standard-Durchgangswellenlötprozessen kompatibel. Für manuelles Löten wenden Sie sich an MEIDI, um die empfohlenen Temperatur- und Dauerangaben zu erhalten, um eine Verformung des Gehäuses zu vermeiden.
5. Sind kundenspezifische Resonanzfrequenzen oder Spulenwiderstände verfügbar?
Kontaktieren Sie MEIDI für technische Anfragen zu kundenspezifischen Konfigurationen.
Für technische Datenblätter, Anwendungshinweise zu Antriebsschaltungen oder OEM-Konfigurationsdiskussionen wenden Sie sich an die Anwendungstechnik von MEIDI.
