Elektronischer Alarm mit 95 dB Tonausgabe

Hauptmerkmale

Hochspannungs-AC/DC-Antrieb – Nennspannung 110 VDC/VAC mit einem Betriebsbereich von 60–150 VDC/VAC für den direkten Anschluss an Hochspannungsversorgungskreise

95 dB Schalldruckausgang – min. 95 dB bei 110 VDC/VAC, 10 cm für akustische Warnung in Industrieumgebungen

2800 Hz Resonanzfrequenz – werkseitig auf 2800 ± 500 Hz mit kontinuierlicher Tonausgabe eingestellt

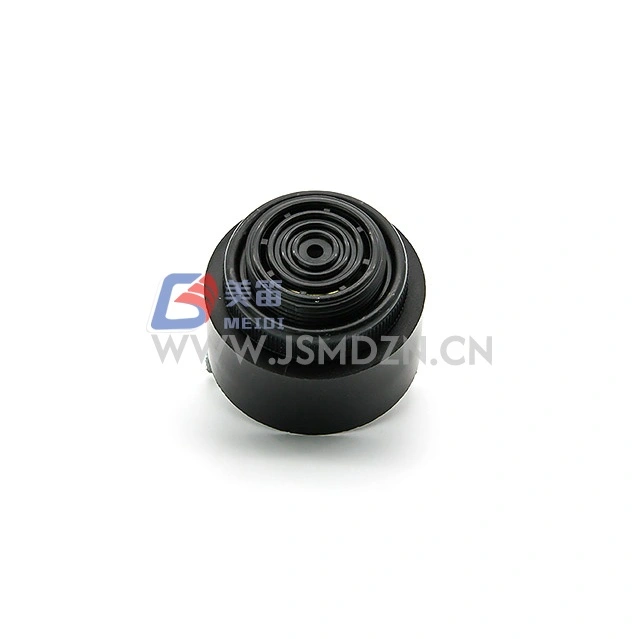

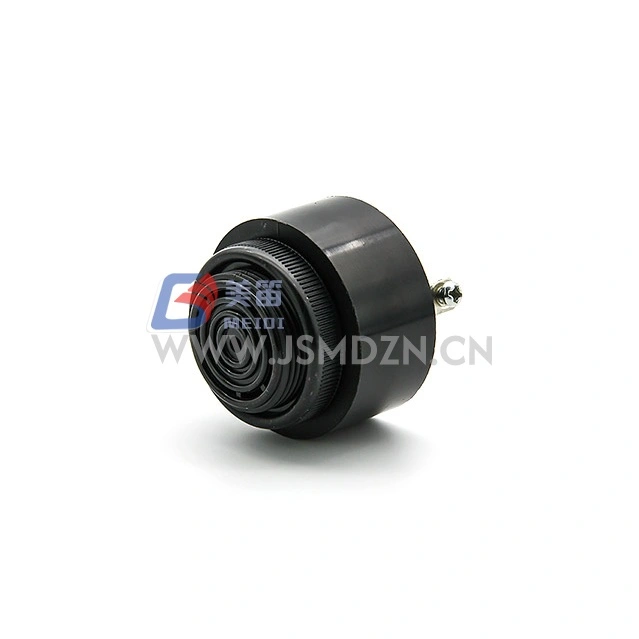

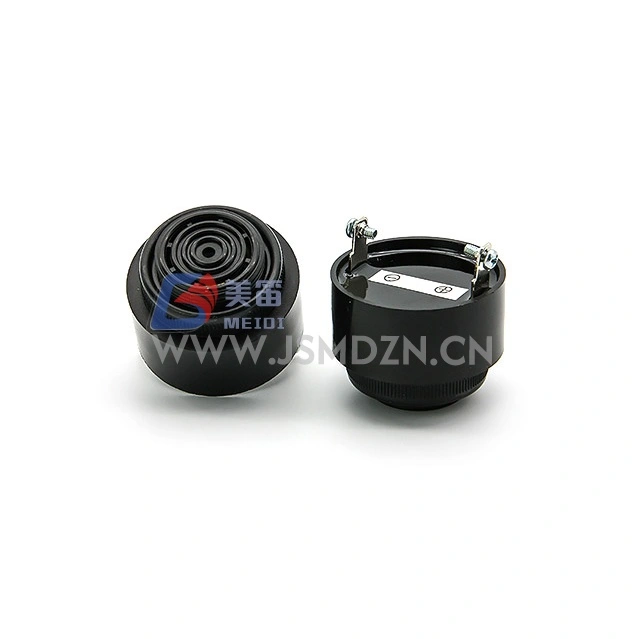

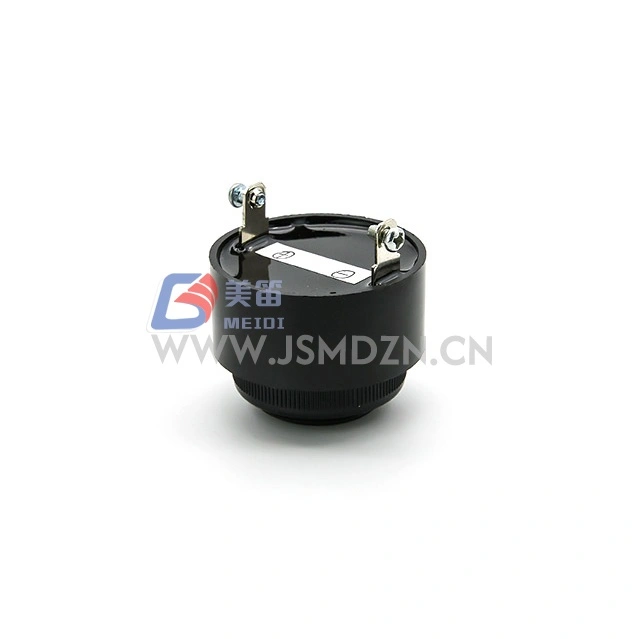

Schwarzes ABS-Gehäuse – Konstruktion mit Φ43,0 mm Durchmesser, ca. 36 g Nettogewicht

Großer Temperaturbereich – -20℃~+70℃ im Betrieb, -30℃~+80℃ Lagerung

Allgemeine Anwendungen

Hochspannungs-Alarmkreise – Systeme mit 110-V-AC/DC-Versorgung für akustische Warnungen mit Direktantrieb

Industrielle Schalttafeln – Fehler- und Statusalarme in netzgebundenen Geräten

Brand- und Sicherheitsmeldung – akustische Alarmgeräte in Gebäudesicherheitsanlagen mit 110-V-Versorgung

Warnung vor Prozessgefahren – Geräteüberlastung und Fehlerbenachrichtigung in industriellen Umgebungen

Allgemeine elektronische Warnsysteme – Anwendungen, die einen Hochspannungsantrieb und eine Tonausgabe von 95 dB erfordern

FAQ

1. Was bedeutet „intermittierend“ in der Frequenzangabe und in welcher Beziehung steht es zum „kontinuierlichen“ Ton?

In der Quellenspezifikation wird die Resonanzfrequenz als „2800 ± 500 Hz/intermittierend“ und die Tonart als „Kontinuierlich“ aufgeführt. Die intermittierende Notation erscheint im Frequenzparameterfeld, während der Ton als kontinuierlich angegeben ist. Wenden Sie sich an MEIDI, um die Beziehung zwischen Arbeitszyklus und Tonmuster für Ihre Anwendung zu klären.

2. Kann der HND-4333M sowohl mit Wechsel- als auch mit Gleichspannung betrieben werden?

Ja. Die Nennspannung ist mit 110 VDC/VAC angegeben und der Betriebsspannungsbereich beträgt 60–150 VDC/VAC. Der Alarm akzeptiert innerhalb dieses Bereichs sowohl AC- als auch DC-Eingang. Stellen Sie sicher, dass Ihre Versorgungsspannung innerhalb des angegebenen Betriebsbereichs liegt.

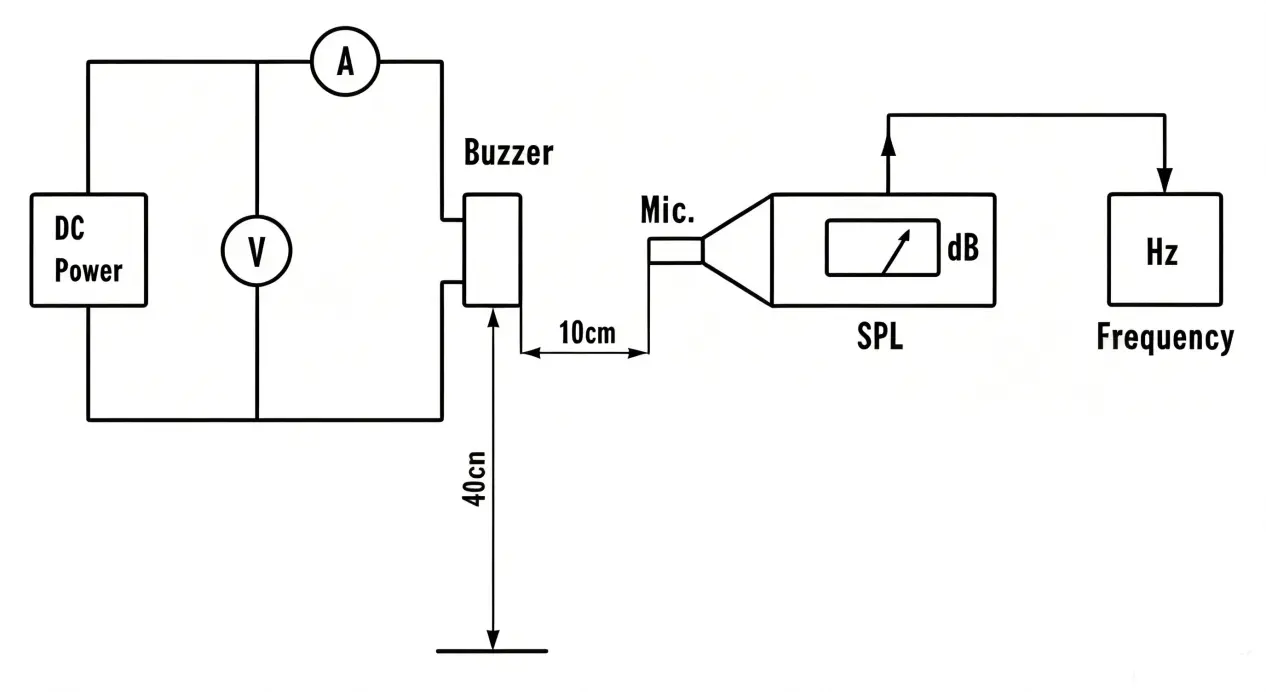

3. Wie ist die Entfernung und der Zustand der Schalldruckpegelmessung?

In der Quellspezifikation ist Min. angegeben. 95 dB bei 110 VDC/VAC, 10 cm. Die Messung erfolgt im Abstand von 10 cm unter Nennspannung. Verwenden Sie diese Messbedingung, wenn Sie die akustische Ausgabe mit anderen Alarmgeräten vergleichen.

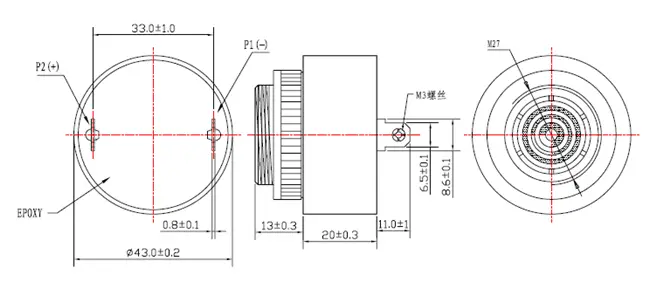

4. Welches Gehäusematerial und welche Abmessungen verwendet der HND-4333M?

Der HND-4333M verwendet ein schwarzes ABS-Gehäuse mit einem Durchmesser von Φ43,0 mm und einem Nettogewicht von ca. 36 g. Kontaktieren Sie MEIDI für die offizielle Maßzeichnung mit den vollständigen mechanischen Abmessungen und Montagedetails.
