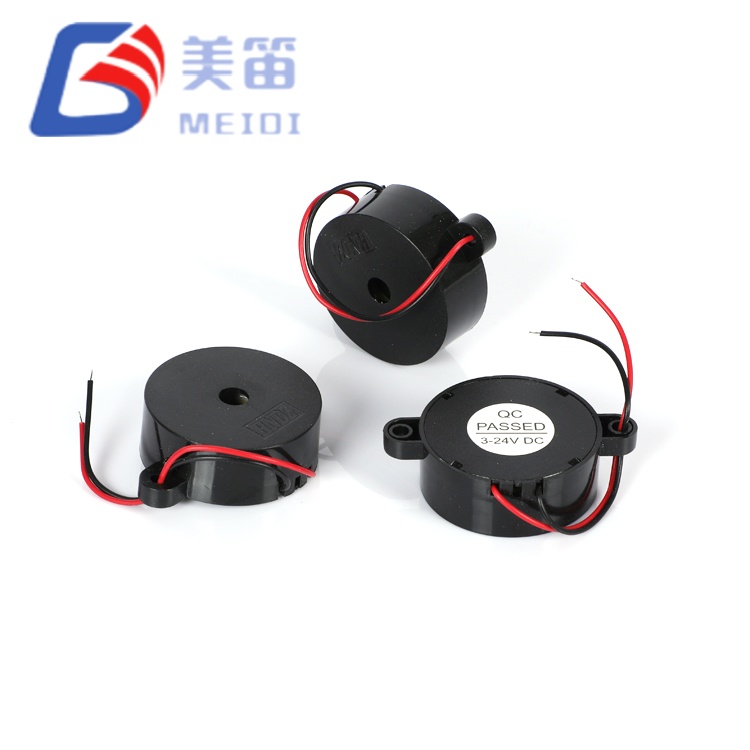

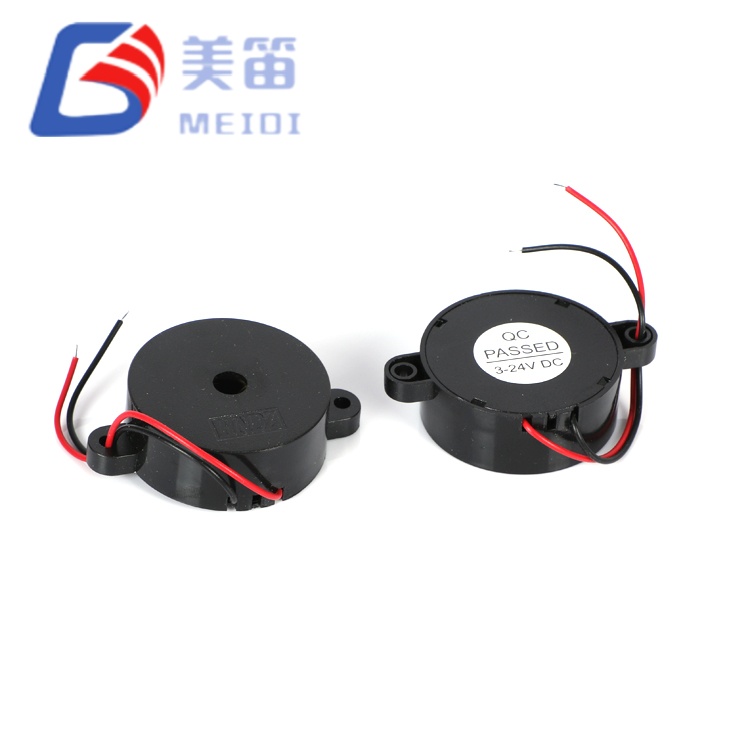

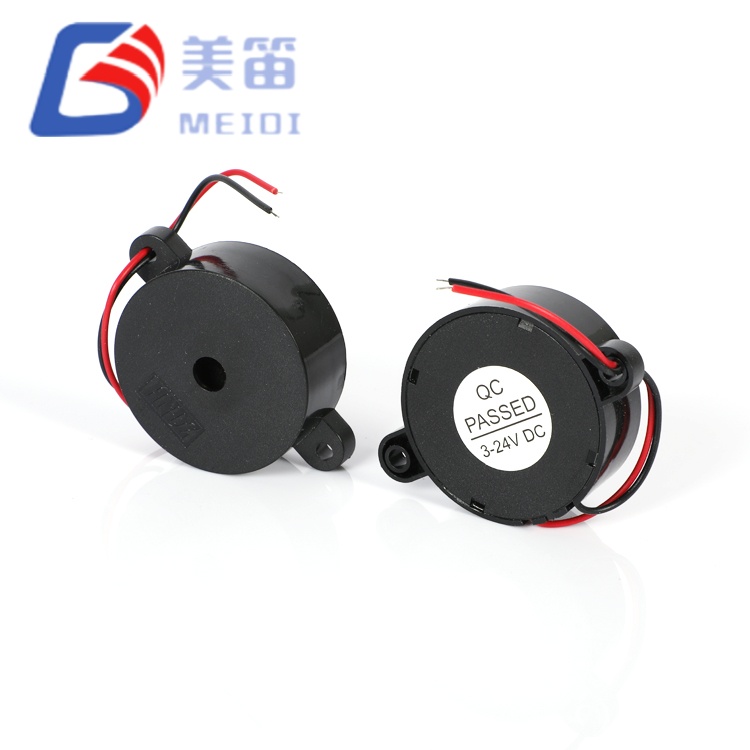

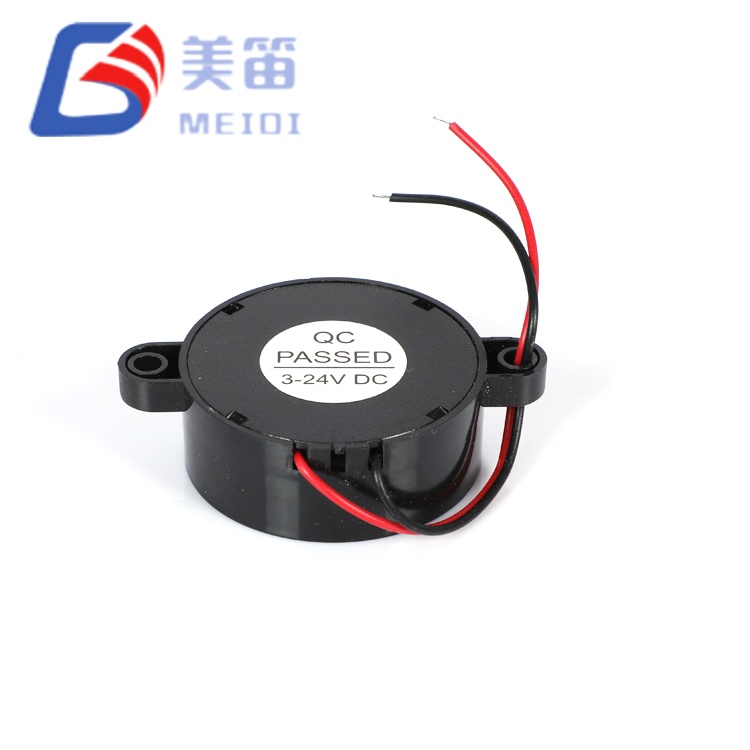

Der aktive Piezo-Alarmsummer 4216 ist ein selbstgesteuerter piezoelektrischer Alarm, der eine 41,8-mm-Membran mit einem eingebauten Oszillator kombiniert und einen festen 2800-Hz-Ton erzeugt, sobald Gleichstrom angelegt wird. Der gemessene Schalldruck in 10 cm Entfernung erreicht 101–107 dB und liegt damit deutlich über dem garantierten Minimum von 90 dB. Der Alarm arbeitet in einem DC-Bereich von 3 bis 24 V und verbraucht bei 12 V weniger als 8 mA. Sein Gewindegehäuse kann sicher an Schalttafeln oder Maschinen montiert werden, die Vibrationen ausgesetzt sind.
Die Akustikleistung wurde bei 101–107 dB anhand einer Mustercharge von 10 Einheiten verifiziert und bietet erheblichen Spielraum für laute Industrieböden und geschlossene Paneele.
Der 3–24-V-Versorgungsbereich macht externe Wandler überflüssig und deckt 12-V-Fahrzeugsysteme, 24-V-Brandmeldeschleifen und tiefentladene Batterieversorgungen ab.
Eine große 41,8 mm große piezoelektrische Keramik sorgt für einen sauberen Klangcharakter mit minimalen Obertönen und unterscheidet sie von spulenbetriebenen elektromagnetischen Sirenen.
Der integrierte Oszillator erzeugt den Warnton sofort beim Anlegen der Spannung, sodass keine Mikrocontroller-PWM-Ressourcen oder externen Treibertransistoren erforderlich sind.
Die Montage mit Gewinderahmen bietet eine stärkere mechanische Halterung als Pin-Through-Konstruktionen, ein wichtiger Gesichtspunkt für Geräte, die ständigen Vibrationen oder Außenbedingungen ausgesetzt sind.
Die Stromaufnahme bleibt bei der Nennspannung von 12 V unter 8 mA, wodurch die Stromkreise der Backup-Batterie bei längeren Ausfällen nur sehr wenig belastet werden.
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektronischer Alarm / Sirene | — |
| Nennspannung | 12 VDC | Nominell |
| Betriebsspannung | 3 – 24 VDC | Kontinuierlich |

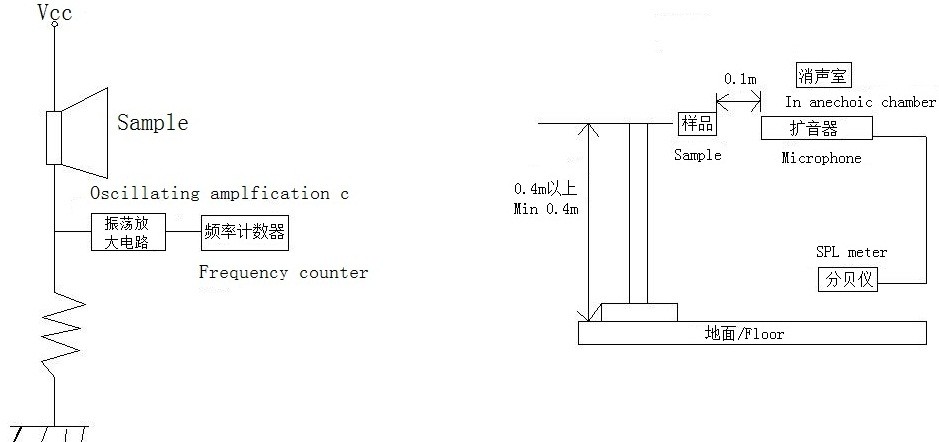

| Tonausgabe bei 10 cm | ≥ 90 dB | Bei 12 VDC, 2800 Hz, Freifeld |
| Beispiel für den Schalldruckbereich | 101 – 107 dB | 10-Einheiten-Charge, 12 Vp-p, 10 cm |
| Resonanzfrequenz | 2800 ± 500 Hz | Eingebauter Oszillator |
| Sample-Frequenzbereich | 2860 – 2950 Hz | Batch-Clustering |
| Betriebsstrom | ≤ 8mA | Bei 12 VDC |
| Kapazität | 12 ± 40 % nF | Bei 1 kHz, 25 ℃ |
| Betriebstemperatur | -20 ℃ ~ +80 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +85 ℃ | Nicht betriebsbereit |

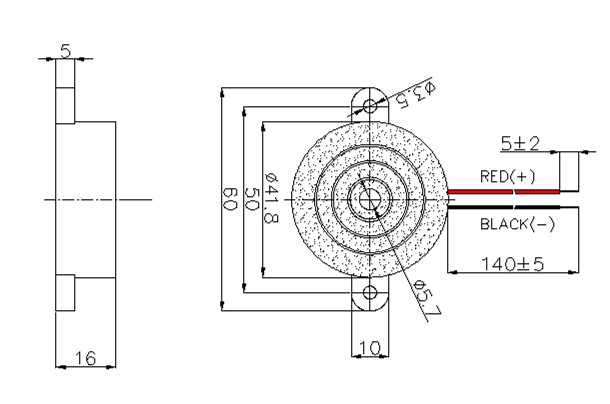

| Abmessungen (Durchmesser × H) | 41,8 × 16 mm | Körper ohne Gewindeabschnitt |
| Gewicht | 12 g | Typisch |
| Gehäusematerial | Schwarzes ABS | — |
| Montageart | Durchgangsloch mit Gewindering | Geeignet für den Schalttafeleinbau |
| Löten (Welle) | 260 ± 5 ℃, 4–6 s | 2–3 Durchgänge max |
| Löten (manuell) | 350 ± 10 ℃, 2–5 s | 2–3 Durchgänge max |
Schalldruck: 101 – 107 dB (Mittelwert 103,2 dB)
Frequenz: 2860 – 2950 Hz (alle innerhalb einer Toleranz von ±500 Hz)
Durchmesser: 41,79 – 42,00 mm
Höhe: 15,99 – 16,05 mm
Alarmsysteme für Industriemaschinen, deren 101+dB-Ausgang 85–90 dB Fabriklärm durchdringt und dafür sorgt, dass Fehler- und Notstoppwarnungen sofort erkannt werden.
Warnung vor der Nähe schwerer Geräte an Kränen, Gabelstaplern und Pressen, bei denen die Gewindebefestigung einer Lockerung durch kontinuierliche Vibrationen entgegenwirkt.
Sicherheits- und Perimetererkennungspanels, die von der Fähigkeit des 2800-Hz-Tons profitieren, eine Reichweite von über 50 Metern in offenen Höfen zu erreichen.
Fahrzeug- und Schiffsgefahrensignalisierung, direkt über 12-V- oder 24-V-Busse ohne zusätzliche Regelung mit Strom versorgt.
USV- und Backup-Batteriesysteme, die bei thermischem Durchgehen oder Überlastung einen Alarm bei niedrigem Stromverbrauch erfordern und nur 8 mA verbrauchen, um gespeicherte Energie zu sparen.
Solar- und netzunabhängige Strominstallationen, bei denen die Mindestbetriebsspannung von 3 V den Alarm auch bei tiefer Batterieentladung funktionsfähig hält.
| Anforderungen an das Sicherheitssystem | HND-4216 Vorteil |
| Gefahrenhörbarkeit über große Entfernungen | Der gemessene Wert von 101–107 dB gewährleistet die Hörbarkeit des Alarms in 40–60 Metern Entfernung bei Umgebungsgeräuschen von 85 dB. |
| Eliminieren Sie die Komplexität externer Laufwerke | Eingebauter Oszillator; Zum Starten des Tons ist lediglich eine Gleichspannung erforderlich, wodurch E/A- und Treiberkomponenten eingespart werden. |
| Überstehen Sie schwankende Stromqualität | Der 3–24-V-Bereich eignet sich für Kfz-Kaltstart-, 12-V-Nenn- und 24-V-Industrieschienen ohne Wandler. |
| Widersteht Vibrationen und mechanischer Beanspruchung | Die Panelmontage mit Gewindeblende bietet einen stärkeren Halt als Pin-Through-Designs; ABS-Gehäuse verträgt manuelle Nacharbeit bei 350 °C. |
| Minimieren Sie die Strombelastung von Backup-Systemen | ≤8 mA bei 12 V verbraucht etwa 75 % weniger Strom als vergleichbare elektromagnetische Sirenen und verlängert so die Batterielaufzeit. |
MEIDI Intelligent Technology stellt seit 2011 akustische Warngeräte her. Das Werk in Jiangsu, China, integriert interne ABS-Formung, automatische Oszillatorkalibrierung und 100 % akustische Verifizierung im Rahmen eines ISO 9001-zertifizierten Qualitätssystems. Diese vertikale Integration ermöglicht eine genaue Kontrolle über die Leistung und Zuverlässigkeit des HND-4216.
Jede Produktionscharge durchläuft die folgenden Kontrollen. Der Schalldruck wird an jedem Gerät gemessen, um den Mindestwert von ≥90 dB zu bestätigen. typische Chargendurchschnitte übersteigen 103 dB. Es wird überprüft, dass die Oszillatorfrequenz innerhalb von 2800 ± 500 Hz bleibt, und der Stromverbrauch wird auf ≤ 8 mA bei 12 V abgeschirmt. Bei einem thermischen Dauertest werden die Geräte 48 Stunden lang bei +80 °C betrieben, um die Stabilität des Oszillators zu bestätigen. Durch 96-stündige Luftfeuchtigkeitseinwirkung bei 40 °C und 93 % relativer Luftfeuchtigkeit werden das ABS-Gehäuse und die Anschlussbeschichtung validiert. Die Lötbarkeit wird gemäß J-STD-002 getestet und Vibrationstests bei 10–55 Hz und einer Amplitude von 1,0 mm stellen sicher, dass die Gewindebefestigung sicher bleibt.
Ein auf dem Gehäuse aufgedruckter Chargencode verknüpft jeden HND-4216 mit seinem Produktionsdatum, der Oszillatorcharge und den vollständigen Testaufzeichnungen, die zehn Jahre lang aufbewahrt werden.
1. Kann der aktive Piezo-Alarmsummer 4216 im Freien bei Regen oder hoher Luftfeuchtigkeit verwendet werden?
Das Standard-ABS-Gehäuse ist für den Innen- und geschützten Außenbereich konzipiert. Bei direkter Einwirkung von Regen, Spritzwasser oder starkem Staub kontaktieren Sie MEIDI bezüglich einer IP-zertifizierten Version mit versiegelter Blende und Abflussweg. Die Montage des Alarms mit der Schallöffnung nach unten kann auch zum Schutz der Innenteile beitragen.
2. Wie groß ist die effektive Alarmierungsentfernung in einer lauten Fabrik?
Mit einer gemessenen Ausgangsleistung von 101–107 dB liefert der HND-4216 typischerweise ein klares Signal in einer Entfernung von bis zu 40–60 Metern, wenn das Hintergrundgeräusch etwa 85 dB beträgt. In sehr lauten Bereichen (95 dB und mehr) kann sich die Reichweite auf 25–35 Meter verringern. Für große Räume werden mehrere Alarme im Abstand von 30–40 Metern empfohlen.
3. Kann der Ton individuell angepasst werden oder ist er werksseitig festgelegt?
Das Standardgerät erzeugt einen gleichmäßigen 2800-Hz-Ton. Für OEM-Großprojekte kann MEIDI alternative Frequenzen innerhalb des piezoelektrischen Resonanzbandes bewerten oder Modulationsmuster hinzufügen. Es gelten Mindestbestellmengen und technische Vorlaufzeiten.
4. Kann der HND-4216 24 Stunden lang ununterbrochen betrieben werden?
Ja. Der Alarm ist für den Dauerbetrieb ausgelegt und sein niedriger Strom von 8 mA erzeugt nur sehr wenig interne Wärme. Sowohl das piezoelektrische Element als auch die Oszillatorschaltung bleiben bei längerem Betrieb im gesamten Umgebungsbereich von -20 °C bis +80 °C deutlich innerhalb ihrer thermischen Grenzen.
5. Funktioniert der Alarm mit 48-V-Gleichstrom- oder 110-V-Wechselstromversorgung?
Die maximale Dauerspannung beträgt 24V DC. Bei 48-V-Systemen kann eine einfache Zenerklemme oder ein Vorwiderstand die Spannung auf ein sicheres Niveau reduzieren. Für 110 V Wechselstrom ist ein Brückengleichrichter mit 24 V-Regelung erforderlich. Anwendungshinweise für diese Setups sind bei MEIDI erhältlich. Für dieses Modell werden keine kundenspezifischen Hochvoltvarianten produziert.
Für Berechnungen der akustischen Abdeckung, IP-Abdichtungsoptionen, OEM-Anpassungsanfragen oder Mengenpreise senden Sie Ihre Anforderungen über das Anfrageformular. Das Anwendungstechnik-Team von MEIDI antwortet normalerweise innerhalb eines Werktages mit Datenblättern, Montagezeichnungen und Musterverfügbarkeit.
