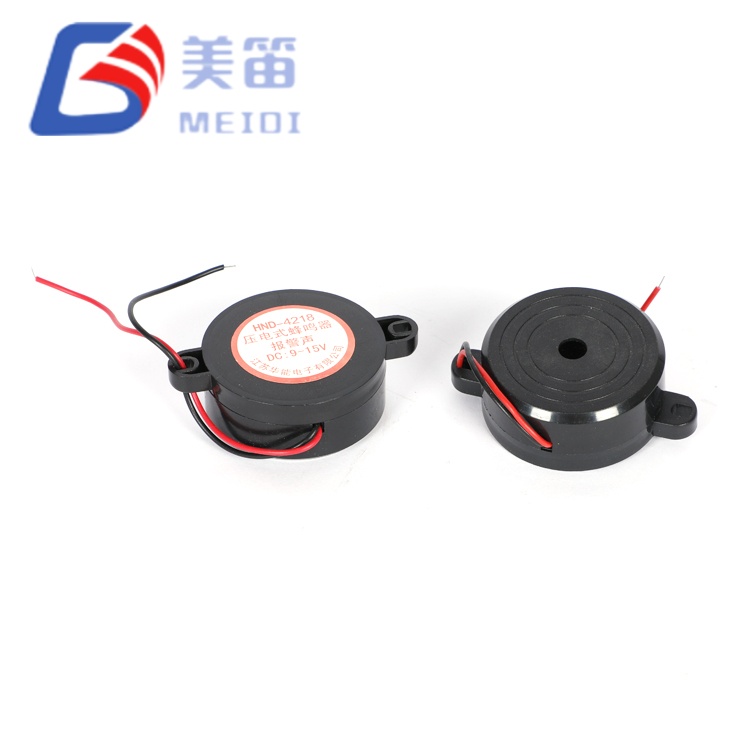

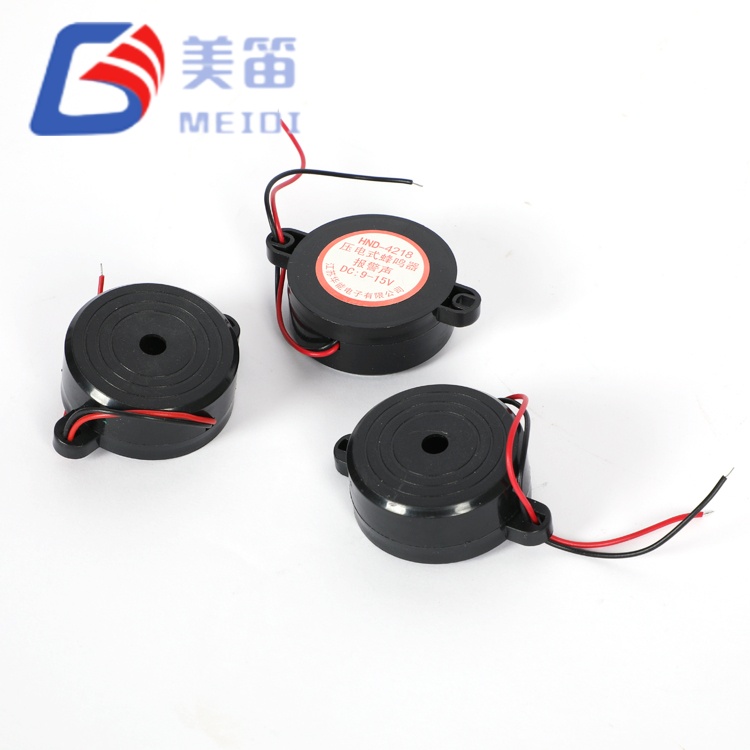

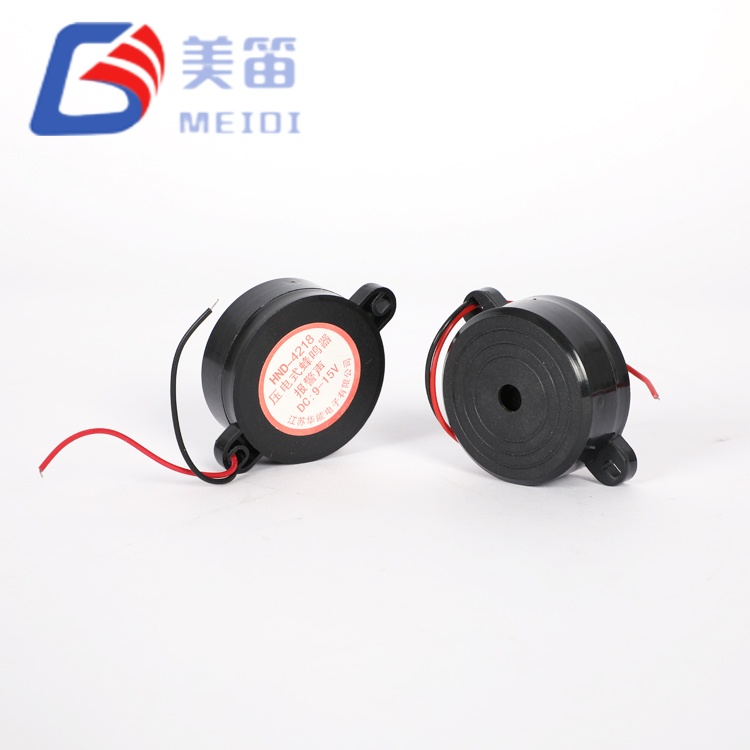

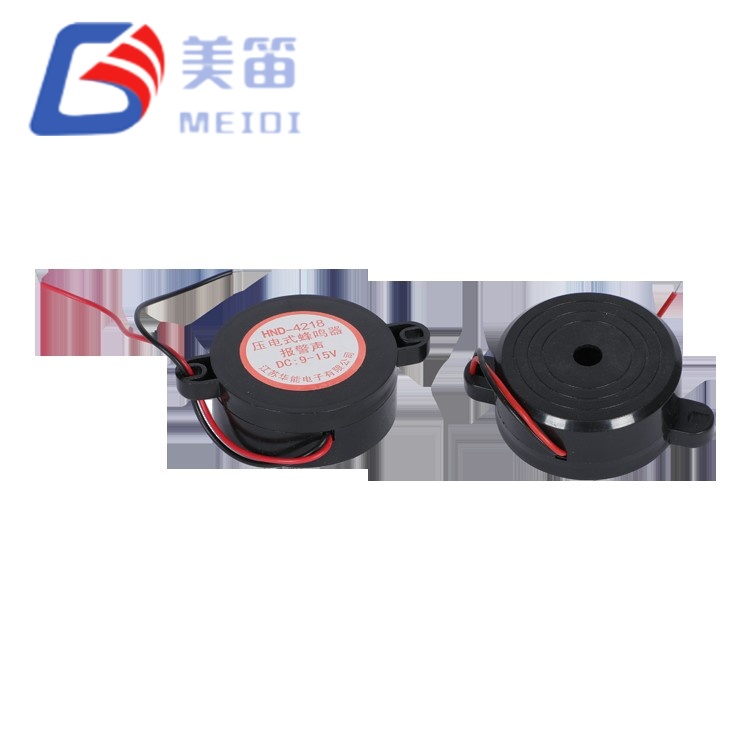

Der Piezo-Alarmsummer 4218 ist ein elektronischer Daueralarm, der einen durchdringenden 2800-Hz-Ton für sicherheitskritische und industrielle Warnanwendungen liefert. Es ist in einem ABS-Gehäuse mit 42 mm Durchmesser untergebracht und akzeptiert eine breite 3–24-V-Gleichstromversorgung, wodurch es mit 12-V-Batteriebänken, 24-V-Brandschutzzentralen und gleichgerichteten Netzquellen ohne externe Regulierung kompatibel ist. Der Alarm ist für einen längeren Betrieb ausgelegt und verfügt über thermische Eigenschaften, die es ihm ermöglichen, während eines längeren Notfallereignisses ohne Leistungseinbußen aktiv zu bleiben.
Ein 2800-Hz-Grundton durchdringt industrielle Hintergrundgeräusche von 85–90 dB und sorgt für eine deutliche Gefahrenmeldung auch aus der Entfernung.
Die Dauerbetriebsbewertung stellt sicher, dass die Spule und der Antriebskreis bei längeren Alarmereignissen, einschließlich 24-Stunden-Burn-in-Szenarien, innerhalb sicherer thermischer Grenzen bleiben.
Das 3–24-V-Betriebsfenster unterstützt den direkten Anschluss an 12-V- und 24-V-Bedienfelder sowie batteriegepufferte Systeme, sodass keine separaten Spannungsadapter erforderlich sind.
Durchkontaktierte Lötstifte und ein optionaler Gewindesockel ermöglichen eine schnelle Panel- oder Oberflächeninstallation, wobei das robuste ABS-Gehäuse sowohl für den Innen- als auch für den geschützten Außenbereich geeignet ist.
Die Frequenz liegt zwischen herkömmlichen 2-kHz-Statusanzeigen und piezoelektrischen 4-kHz-Summern und verleiht ihm einen unverwechselbaren Alarmcharakter, der sich leicht von anderen Maschinengeräuschen unterscheiden lässt.
| Parameter | Wert | Notizen |
| Produkttyp | Elektronischer Alarm / Sirene | — |
| Schalldruckpegel | Mindestens 90 dB | Bei 10 cm, gemäß Testprotokoll |
| Resonanzfrequenz | 2800 ± 500 Hz | Grundton |
| Betriebsspannung | 3–24 VDC | Kontinuierliche Reichweite |
| Nennspannung | 12 VDC | Nominell |
| Aktueller Verbrauch | ≤ 8mA | Bei Nennspannung |
| Arbeitszyklus | Kontinuierlich | Erweiterte Alarmereignisse |
| Betriebstemperatur | -20 ℃ ~ +80 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +85 ℃ | Nicht betriebsbereit |
| Gehäusematerial | Schwarzes ABS | — |
| Montageart | Durchgangsloch | Wellen-/Handlöten; optionaler Gewindesockel |

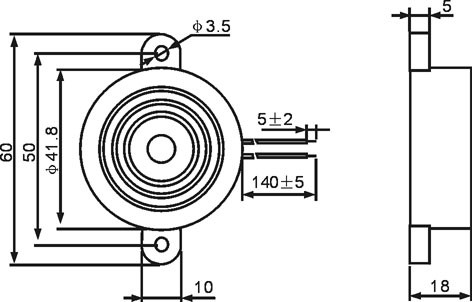

| Abmessungen (Durchmesser × H) | 42 × 18 mm | Nur Körper |
| Gewicht | 12 g | — |
| Kabel / Klemme | Pin-Leitungen | Durchgehende Lötverbindung |
Feueralarm- und Evakuierungssysteme, die in Gewerbegebäuden, Lagerhäusern und Industrieanlagen einen kontinuierlichen, aufmerksamkeitserregenden Ton erfordern.
Gefahrenwarnungen für Industrieprozesse, wie z. B. Warnungen vor chemischen Lecks, Druckentlastungsalarme und Maschinenüberlaufsignale, bei denen sich ein 2800-Hz-Ton vom Maschinenlärm mit niedrigerer Frequenz abhebt.
Sicherheits- und Perimeterschutzanlagen, die von einer hochintensiven Sirene zur Einbrucherkennung und Benachrichtigung über unbefugten Zutritt profitieren.
Auf Baustellen und im Bergbau im Freien, wo der Alarm zur Warnung vor der Nähe schwerer Maschinen und zur Warnung vor Explosionen eingesetzt wird, geschützt durch ein optionales wetterbeständiges Gehäuse.
Hilfswarnung für Einsatzfahrzeuge auf Nutzfahrzeugen und mobilen Kommandozentralen, direkt mit 12-V- oder 24-V-Fahrzeugversorgung versorgt.
| Anforderungen an das Sicherheitssystem | HND-4218 Vorteil |
| Weitreichende Hörbarkeit | Der 2800-Hz-Ausgang durchdringt Umgebungsgeräusche mit mehr als 85 dB und sorgt so für eine effektive Alarmierung auf großen Bodenflächen |
| Verlängerte Veranstaltungsdauer | Die Dauerbetriebsbewertung ermöglicht stundenlangen ununterbrochenen Betrieb ohne thermische Abschaltung |
| Flexibilität bei der Stromversorgung | Der 3–24-V-DC-Eingang deckt Batterie-, Panel- und gleichgerichtete Netzversorgungen ohne externe Adapter ab |
| Schnelle Installation | Durchgangslochstifte und ein optionaler Gewindesockel verkürzen die Montagezeit an Schalttafeln und Maschinen |
| Alarmdifferenzierung | Der 2800-Hz-Ton ist deutlich von den 2-kHz- und 4-kHz-Statusanzeigen zu unterscheiden |
MEIDI stellt dem Piezo-Alarmsummer 4218 eine separate Montagelinie zur Verfügung, in der jede Einheit vor dem Versand auf akustische Leistung, Tonfrequenz und Stromaufnahme überprüft wird. Das ABS-Gehäuse wird im eigenen Haus geformt und der interne Oszillatorschaltkreis ist so kalibriert, dass die Grundfrequenz von 2800 Hz über den gesamten Spannungsbereich erhalten bleibt. Die Chargenrückverfolgbarkeit wird durch einen Chargencode auf dem Gehäuse gewährleistet, der auf das Produktionsdatum und die Testaufzeichnungen zurückgeht.
Die Zuverlässigkeitsprüfung erfolgt nach einem Standardprotokoll, das thermische Dauerläufe bei extremen hohen und niedrigen Temperaturen, Vibrationseinwirkungen zur Simulation von Transport- und Installationsbelastungen sowie einen 24-stündigen Dauerbetrieb bei Nennspannung zur Bestätigung der thermischen Stabilität umfasst. Der ausführliche Prüfbericht ist auf Anfrage erhältlich und dokumentiert Schalldruck-, Frequenz- und Strommessungen unter kontrollierten Laborbedingungen.

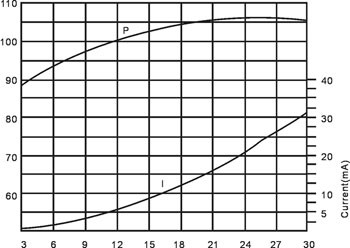

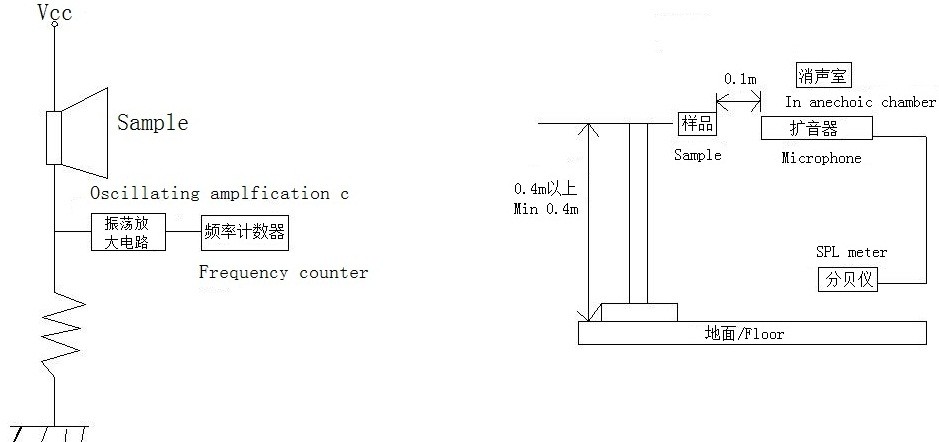

Der Piezo-Alarmsummer 4218 zeichnet sich durch eine 12-Vp-p-Rechteckwelle bei 2800 Hz aus, gemessen bei 10 cm in einer reflexionsarmen Kammer. Typische Produktionsmuster liefern einen Schalldruckpegel deutlich über dem Minimum von 90 dB, wobei die Stromaufnahme konstant bei oder unter 8 mA liegt. Die folgende Tabelle fasst den garantierten Leistungsumfang zusammen.
| Artikel | Garantierter Wert |
| Schalldruckpegel | ≥ 90 dB |
| Frequenz | 2800 ± 500 Hz |
| Aktuell | ≤ 8mA |
| Abmessungen | 42 × 18 mm |
Für das vollständige Produktionstestprotokoll und statistische Prozessdaten wenden Sie sich bitte an die Anwendungstechnik von MEIDI.
1. Kann der Piezo-Alarmsummer 4218 im Freien bei Nässe verwendet werden?
Das Standard-ABS-Gehäuse ist für den Innen- und geschützten Außenbereich konzipiert. Wenn der Alarm direktem Regen, Staub oder Spritzwasser ausgesetzt ist, kann MEIDI eine Version mit einem IP-geschützten Gehäuse und einer abgedichteten Konstruktion liefern. Besprechen Sie Ihre Umgebungsanforderungen mit dem Technikteam, um die geeignete Konfiguration auszuwählen.
2. Wie groß ist die effektive Reichweite in einer lauten Fabrik mit einem Hintergrundpegel von 85 dB?
Mit einer Mindestleistung von 90 dB bei 10 cm bietet der HND-4218 in den meisten industriellen Umgebungen einen spürbaren Signal-Rausch-Abstand. Die tatsächliche Reichweite hängt von den akustischen Eigenschaften des Raumes ab; Bei großen Flächen können in regelmäßigen Abständen mehrere Alarme installiert werden, um die Hörbarkeit im gesamten Gebäude sicherzustellen. Unterstützung bei der Akustikmodellierung ist bei MEIDI erhältlich.
3. Ist es sicher, den Alarm einen ganzen Tag oder länger ununterbrochen laufen zu lassen?
Ja. Der Alarm ist für den Dauerbetrieb ausgelegt und sein thermisches Design hält die Spule und die Elektronik auch bei längerer Aktivierung innerhalb sicherer Grenzen. Dadurch eignet es sich für Notsignalanwendungen, bei denen der Alarm möglicherweise ertönen muss, bis er manuell zurückgesetzt wird.
4. Kann die Tonfrequenz von 2800 Hz geändert werden?
Das Standardmodell arbeitet mit 2800 Hz. Bei OEM-Projekten mit einem spezifischen Frequenzbedarf kann MEIDI die Machbarkeit einer maßgeschneiderten Oszillatorschaltung prüfen. Es gelten Mindestbestellmengen.
5. Wie integriere ich den Alarm in ein 48V- oder 110V-System?
Der Standardeingangsbereich beträgt 3–24 V DC. Für höhere Spannungen kann ein einfacher Abwärtswandler oder Widerstandsteiler verwendet werden. Alternativ kann MEIDI eine Variante mit einer kundenspezifischen Spulenwicklung für den 48-V-DC-Betrieb anbieten. Kontaktieren Sie das Anwendungsteam mit der Spannung und Stromverfügbarkeit Ihres Systems.
6. Gibt es eine 12-V-DC-Antriebsoption, die keine externe Rechteckwelle erfordert?
Der HND-4218 verfügt über einen internen Oszillator, sodass zur Aktivierung des Alarms lediglich eine konstante Gleichspannung innerhalb des angegebenen Bereichs erforderlich ist. Die 12-Vp-p-Rechteckwellenreferenz im Testbericht bezieht sich auf den Messaufbau, der zur Charakterisierung der akustischen Leistung im Labor verwendet wird, und nicht auf ein erforderliches Antriebssignal für Endbenutzer.
Für Berechnungen der akustischen Abdeckung, Umweltschutzoptionen, Musteranfragen oder Mengenpreise senden Sie uns Ihre Anforderungen über das Kontaktformular. Das Alarmproduktteam von MEIDI stellt in der Regel innerhalb eines Werktages technische Empfehlungen, CAD-Dateien und Installationsanleitungen zur Verfügung.
