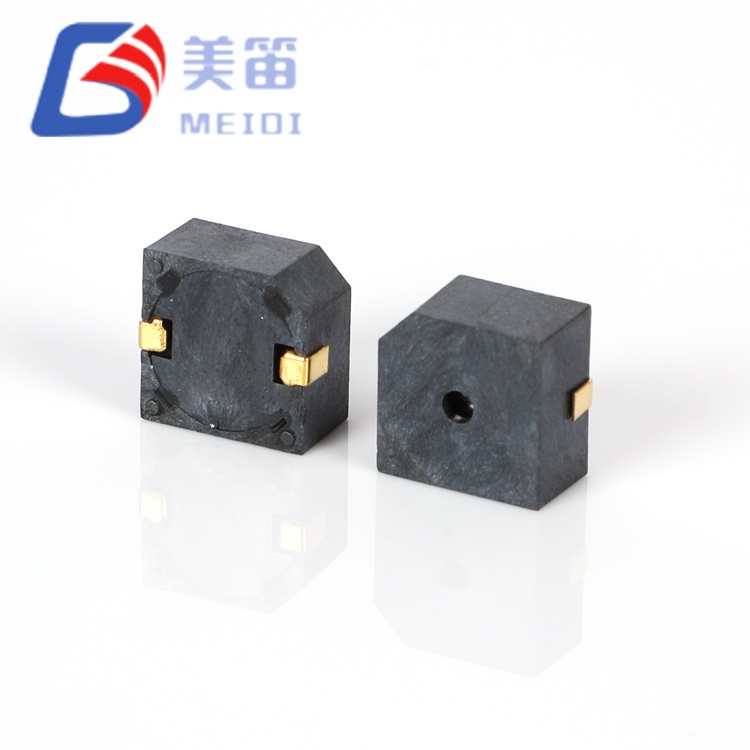

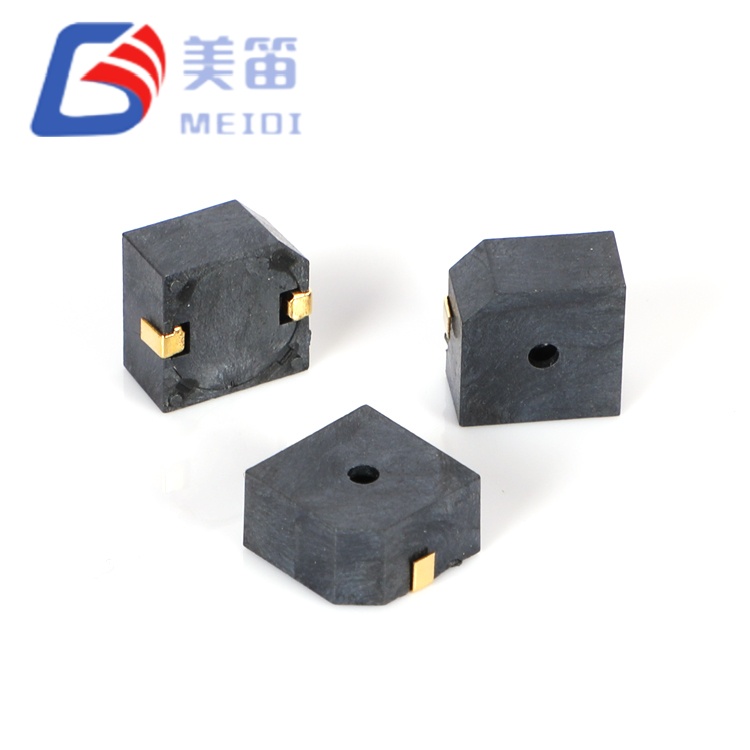

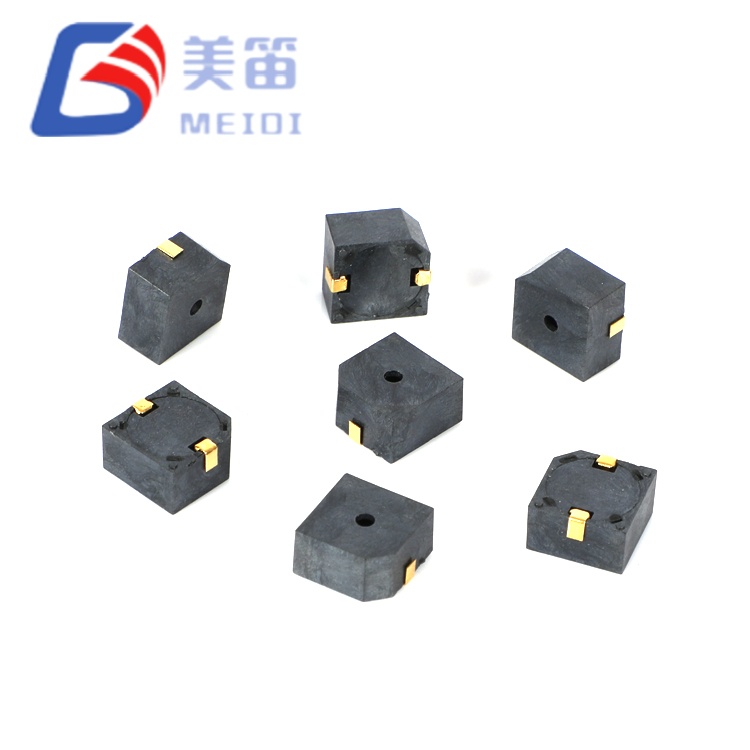

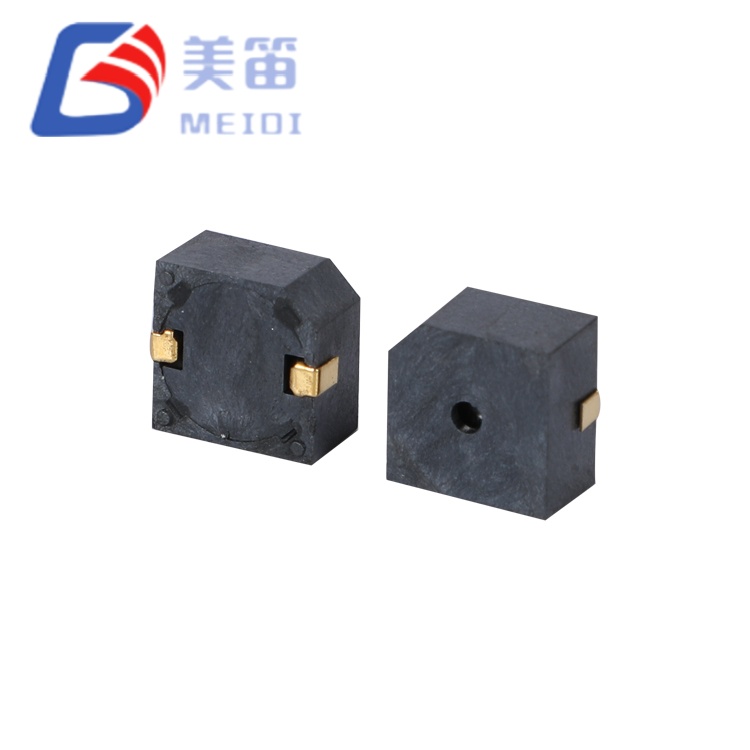

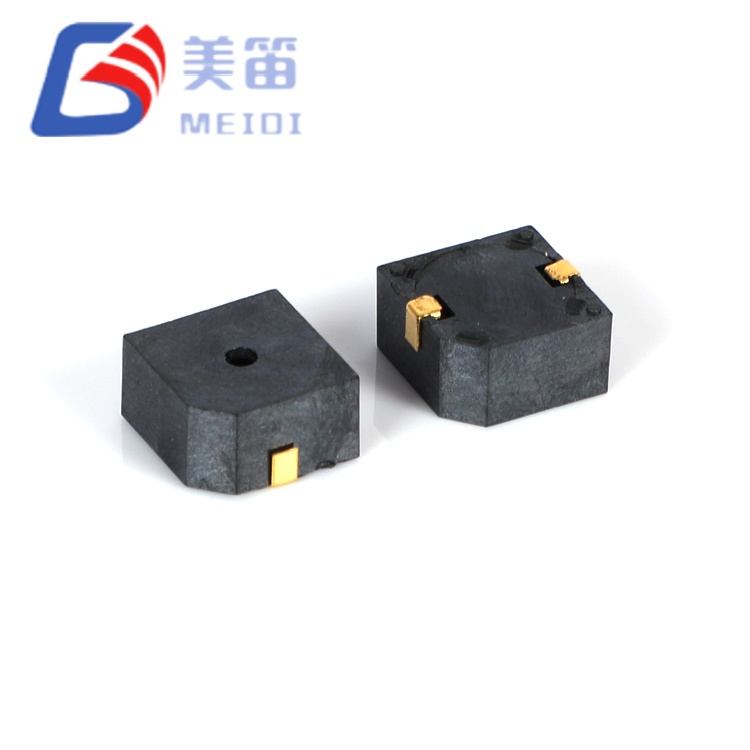

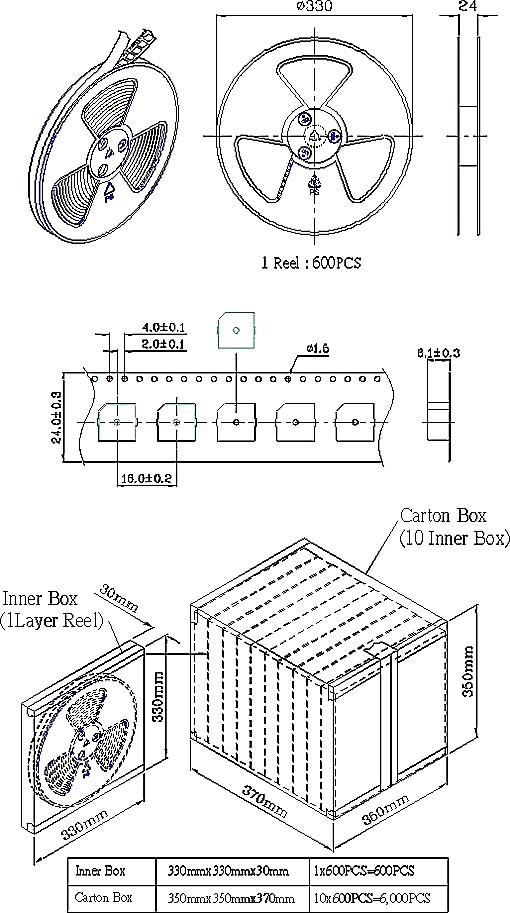

9,6 * 9,6 * 5 mm SMD magnetischer aktiver Summer

Produktübersicht

Der 9,6 x 9,6 x 5 mm große magnetische aktive SMD-Summer ist ein selbstgesteuerter elektromagnetischer aktiver Summer, der für Anwendungen entwickelt wurde, bei denen eine sofortige akustische Rückmeldung ohne externe Oszillatorschaltung erforderlich ist. Mit 9,6 × 9,6 × 5,0 mm nimmt dieser elektromagnetisch aktive 5-V-SMD-Summer eine mittelgroße Grundfläche ein, die die akustische Leistung mit den Platzbeschränkungen auf der Leiterplatte in Einklang bringt. Dadurch eignet er sich für industrielle Schalttafeln, medizinische Instrumente und kommerzielle Geräteschnittstellen, bei denen der Platinenplatz knapp ist, die Integrität der akustischen Alarme jedoch nicht beeinträchtigt werden darf.

Im Gegensatz zu passiven Summern, die eine PWM-Signalerzeugung und Treiberkomponenten erfordern, integriert der MLT-9650Y-5V eine werkseitig abgestimmte Oszillatorschaltung, die einen stabilen 3000-Hz-Ton bei ≥85 dB erzeugt, wenn eine Gleichspannung zwischen 4 V und 7 V angelegt wird. Diese Architektur macht Mikrocontroller-Timer-Ressourcen, Transistortreiberstufen und induktive Filterkomponenten überflüssig, wodurch sowohl die Stücklistenkomplexität als auch die Entwurfsvalidierungszyklen reduziert werden. Die Stromaufnahme von ≤30 mA bei 5 V ist mit Standard-Logikpegelausgängen und Relaiskontakten kompatibel und ermöglicht die direkte Ansteuerung über digitale SPS-Ausgänge, MCU-GPIO-Pins mit ausreichender Stromquellenfähigkeit oder einfache Schaltkreise.

Das schwarze LCP-Gehäuse bietet Dimensionsstabilität durch standardmäßige bleifreie Reflow-Profile mit einer Spitzentemperatur von 255 ± 5 °C und unterstützt automatisierte SMT-Montagelinien ohne spezielle Handhabungsprotokolle. Mit einem Betriebstemperaturbereich von -30 °C bis +70 °C und einer Lagertoleranz von bis zu -40 °C eignet sich der MLT-9650Y-5V für den Einsatz in unkontrollierten Umgebungen, einschließlich Telekommunikationsgehäusen im Freien, gekühlten Logistikgeräten und Subsystemen im Automobilinnenraum, in denen die thermischen Abweichungen die Verbrauchergrenzen überschreiten.

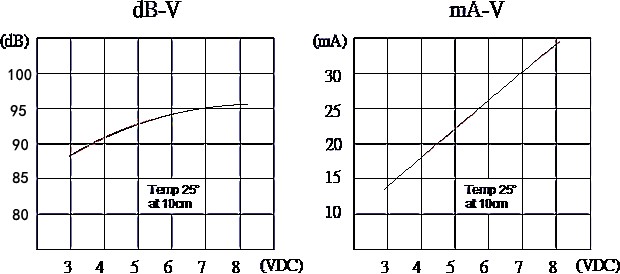

Elektrische Spezifikationen

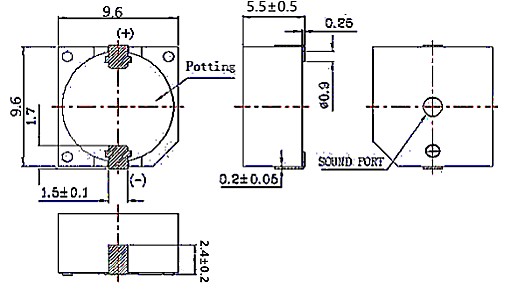

Physikalische und mechanische Spezifikationen

Typische Anwendungen

Industrielle SPS-Alarmmodule – Fehleranzeige und Notstoppalarme in speicherprogrammierbaren Steuerungen und Motorantriebssystemen, bei denen 5-V- oder 24-V-Logikschienen Standard sind und eine sofortige akustische Rückmeldung bei Auslösung obligatorisch ist

Medizinische Diagnoseinstrumente – Abschlusssignale, Fehlerwarnungen und Kalibrierungsstatustöne in Tischanalysegeräten, Patientenmonitoren und Dialysegeräten, bei denen elektromagnetische Verträglichkeit und eine konsistente Ausgabe gesetzliche Anforderungen sind

Gewerbliche Kühlung und Kühlkettenlogistik – Türöffnungsalarme, Benachrichtigungen über Temperaturverstöße und Kompressorfehlerwarnungen in begehbaren Gefrierschränken, Transportbehältern und pharmazeutischen Lagereinheiten, die bei Umgebungstemperaturen unter Null betrieben werden

Telekommunikations-Außengehäuse – Schrankeinbrucherkennung, Stromausfallalarme und Warnungen vor thermischen Abweichungen in Basisstations-Repeatern und Netzwerk-Edge-Knoten, die unkontrollierten Wetterbedingungen ausgesetzt sind

Subsysteme für den Innenraum von Kraftfahrzeugen – Sicherheitsgurt-Erinnerungen, Signaltöne beim Einschalten des Zündschlüssels und Ladestatusanzeige in Kombiinstrumenten von Elektrofahrzeugen und in der Kabine von Nutzfahrzeugen, in denen 5-V-Zubehörbusse vorherrschen

Warum dieses Modell angeben?

Die Masse von 1,5 g trägt zur mechanischen Stabilität unter Vibrationsbedingungen bei, die in Industriemaschinen und Fahrzeuganwendungen üblich sind. Die Membranbaugruppe sorgt für eine konstante akustische Leistung bei mechanischem Stoß, während die Höhe von 5,0 mm ein ausreichendes Innenhohlraumvolumen für eine effiziente 3-kHz-Resonanzerzeugung bietet.

Herstellung und Zuverlässigkeit

MEIDI fertigt den 9,6 x 9,6 x 5 mm großen magnetischen aktiven SMD-Summer auf automatisierten Montagelinien mit 100 % elektrischer und akustischer Funktionsprüfung. Jede Produktionscharge wird einer umfassenden Umwelt- und mechanischen Belastungsprüfung unterzogen:

•Hochtemperaturlagerung – 48 Stunden bei +80 ± 2 °C, gefolgt von 2 Stunden Erholung bei Umgebungstemperatur und vollständiger Parameterüberprüfung

•Lagerung bei niedriger Temperatur – 48 Stunden bei -30 ± 2 °C, gefolgt von einer 2-stündigen Erholung bei Umgebungstemperatur

•Wärmeschockzyklen – 5 Zyklen zwischen -30 °C und +80 °C mit 30-minütiger Verweildauer pro Extrem

•Vibrationsfestigkeit – Sinuskurve 10–55 Hz, 1,0 mm Amplitude, XYZ-Achsen, 0,5 Stunden kumulativ

•Mechanischer Schock – 75 cm freier Fall auf 10 mm Hartholz, 3 Stöße

•Feuchtigkeitsbeständigkeit – 48 Stunden bei 50 ± 5 °C / 90–95 % relative Luftfeuchtigkeit, gefolgt von einer 2-stündigen Umgebungserholung

•Wärmebeständigkeit des Lötmittels – 250 ± 5 °C für 10 ± 0,5 Sekunden mit 2,0 mm Abstand zwischen Gehäuse und Lötstelle

Probenchargentestdaten bestätigen eine konsistente Leistung innerhalb der Spezifikation: Schalldruck 94,1–96,1 dB, Strom 24,4–26,4 mA, Frequenz 2987–3011 Hz (alle innerhalb der 3000 ± 300 Hz-Spezifikation), ohne Dimensions- oder Polaritätsfehler.

Wenden Sie sich an den technischen Support

Für technische Datenblätter, CAD-Footprints, Musteranfragen oder Anleitungen zur OEM-Integration für den MLT-9650Y-5V wenden Sie sich an den technischen Support von MEIDI.

Die Anwendungstechnik von MEIDI beantwortet technische Anfragen in der Regel innerhalb eines Werktages
