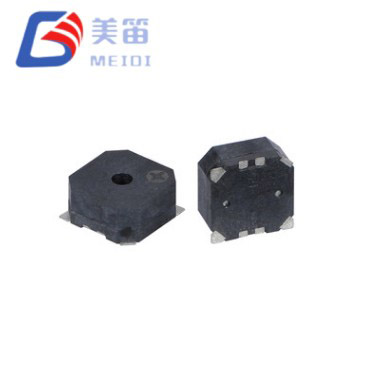

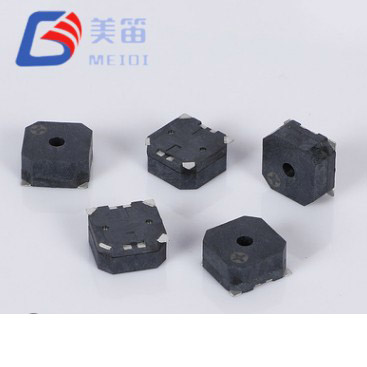

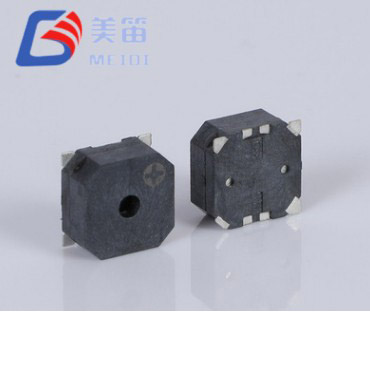

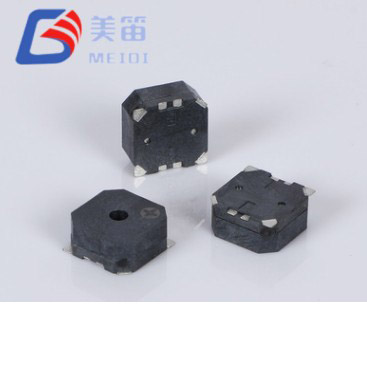

Der magnetische aktive 5-V-2700-Hz-SMD-Summer ist ein aktiver elektromagnetischer Summer für die Oberflächenmontage, der so konzipiert ist, dass er beim Anlegen einer Gleichspannung einen klaren 2700-Hz-Ton erzeugt. Da der Oszillator und die Treiberstufe in die Komponente integriert sind, ist kein externes PWM-Signal, kein Mikrocontroller-Timer oder Transistorpuffer erforderlich. Diese eigenständige Architektur reduziert sowohl die Anzahl der Komponenten als auch den Firmware-Overhead, wodurch der Summer besonders nützlich in eingebetteten Systemen ist, in denen I/O-Pins und Verarbeitungszyklen bereits anderen Aufgaben zugewiesen sind.
Eine nominale 5-V-Versorgung passt zu Standard-Logik- und Industrieschienen, während das Betriebsfenster von 4 V bis 7 V Reglertoleranzen und Batterieentladekurven ohne Leistungsdrift berücksichtigt. Bei der Nennspannung erreicht der Schalldruckpegel ein Minimum von 85 dB in 10 cm Entfernung, ein Wert, der die Hörbarkeit in einem breiten Spektrum von Umgebungsgeräuschen aufrechterhält. Mit einem kontinuierlichen Betriebstemperaturbereich von –40 °C bis +105 °C eignet sich der Summer für Gehäuse, die extremen Kaltstarts oder längerer Hochtemperatureinwirkung ausgesetzt sind.
Mit einer quadratischen Grundfläche von 12,8 mm und einer Höhe von 6,5 mm platziert sich diese Komponente zwischen ultrakompakten SMD-Summern und größeren Alarmgeräten mit Durchgangsbohrung. Sein schwarzes LCP-Gehäuse ist mit Reflow-, Wellen- und manuellen Lötprozessen kompatibel und unterstützt eine effiziente automatisierte Montage. In den folgenden Abschnitten werden die elektrischen und mechanischen Eigenschaften, Zuverlässigkeitstests und typische Integrationsszenarien detailliert beschrieben.
Eigenständiger elektromagnetischer Summer mit integriertem Oszillator: Gleichstrom anlegen, sofortiger Ton mit 2700 ± 300 Hz empfangen.
•Das aktive Design macht eine externe PWM-Quelle, einen Treiber-IC oder Timing-Komponenten überflüssig. Es ist lediglich eine Gleichspannung innerhalb des angegebenen Bereichs erforderlich
•Betriebsbereich 4–7 V, zentriert bei 5 V, deckt regulierte 5-V-Schienen und typische Batterieentladungsprofile ab
•≥85 dB Schalldruck bei 10 cm, die garantierte Mindestleistung für Industrie- und Sicherheitsalarmanwendungen
•≤50 mA Stromverbrauch bei Nennspannung, ein vorhersehbarer Wert für die Energiebudgetplanung in eingebetteten Systemen
•12,8×12,8×6,5 mm SMD-Footprint, geeignet für automatisierte Pick-and-Place- und schalttafelmontierte Designs
•Erweiterter Betriebsbereich von –40 °C bis +105 °C, unterstützt den Einsatz in thermisch anspruchsvollen Umgebungen
•Schwarzes LCP-Gehäuse, Reflow-kompatibel bis zu einer Spitzentemperatur von 255 ± 5 °C
Die integrierte Oszillatorschaltung macht eine externe Wellenformerzeugung überflüssig. Um den Ton zu starten, ist lediglich eine direkt an die Klemmen angeschlossene Gleichstromversorgung oder ein logisch hoher GPIO-Ausgang erforderlich. Diese aktive Topologie steht im Gegensatz zu passiven magnetischen Summern, die ein kontinuierliches AC-Antriebssignal und normalerweise einen dedizierten Treibertransistor erfordern. Da die Erregerelektronik im Bauteil verbleibt, reduziert der MLT-1365Y-5V die Stücklistenanzahl und vereinfacht das PCB-Layout.

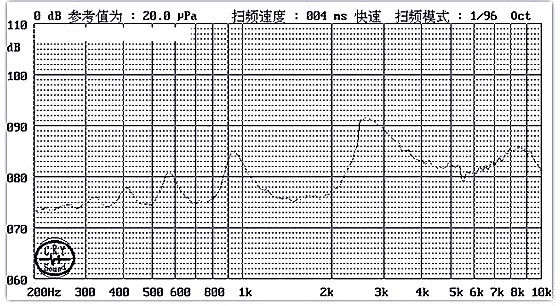

Der Betriebsspannungsbereich von 4V bis 7V ist bewusst breiter als ein einzelner Nennwert. Es berücksichtigt die Ausgangstoleranz von 5-V-Reglern und den Spannungsabfall beim Entladen von Batterien, sodass die akustische Ausgabe bei realen Versorgungsschwankungen konstant bleibt. Die Resonanzfrequenz wird mit 2700 ± 300 Hz angegeben, ein Band, das unterhalb der 4 kHz liegt, die bei Miniatur-SMD-Summern üblich sind. Diese niedrigere Mittenfrequenz kann einen anderen Klangcharakter bieten und sich innerhalb eines Gehäuses anders ausbreiten, ein Faktor, der bei Prototypentests bewertet werden sollte.
Der Schalldruck liegt garantiert bei mindestens 85 dB bei 10 cm bei 5-V-Betrieb und die typische Stromaufnahme bleibt bei oder unter 50 mA. Mithilfe dieser Zahlen können Entwickler die Stromversorgung und den thermischen Spielraum genau dimensionieren. Das 2,5-g-Gewicht und das LCP-Gehäuse sind für Standard-SMT-Prozesse konzipiert: Reflow-Löten mit einer Spitzentemperatur von 255 ± 5 °C, Wellen- und Handlöten werden gemäß der Produktspezifikation unterstützt.
Der integrierte Oszillator akzeptiert Gleichstrom und erzeugt sofort einen Ton; Es ist kein Mikrocontroller-Timer, keine PWM-Ressource oder ein externer Transistor erforderlich.
Ein 4–7-V-Versorgungsfenster mit einer 5-V-Mitte deckt regulierte Schienen und Batterieentladekurven ab, ohne dass eine Spannungskonditionierung erforderlich ist.
Die Resonanzfrequenz ist innerhalb einer Produktionstoleranz von ±300 Hz auf 2700 Hz festgelegt und sorgt so für eine vorhersehbare akustische Signatur.
Die Tonausgabe beträgt unter Nennbedingungen garantiert ≥85 dB bei 10 cm und erfüllt damit die Hörbarkeitsanforderungen von Industrie- und Sicherheitswarnungen.
Ein Stromverbrauch von ≤50 mA ermöglicht eine einfache Energiebudgetierung in eingebetteten Designs.
Die Betriebstemperaturspanne von −40 °C bis +105 °C geht weit über die typischen Verbrauchergrenzen hinaus und ermöglicht den Einsatz im Außenbereich, in der Automobilindustrie und in Schwerindustrieumgebungen.

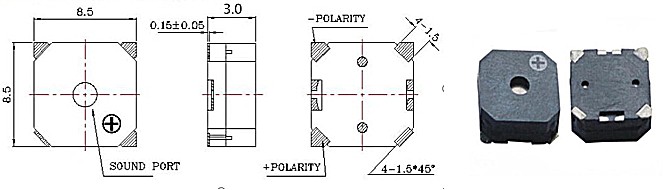

Der 12,8 mm große quadratische SMD-Footprint mit 6,5 mm Höhe und dem schwarzen LCP-Gehäuse ist mit Multiprozess-Löten kompatibel, einschließlich bis zu drei Reflow-Durchgängen.
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer aktiver SMD-Summer | — |
| Nennspannung | 5 V (Vo-p) | Nominell |
| Betriebsspannung | 4 – 7 V (Vo‑p) | Kontinuierlich |

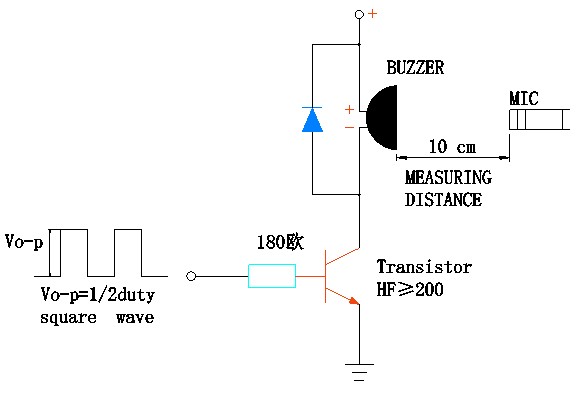

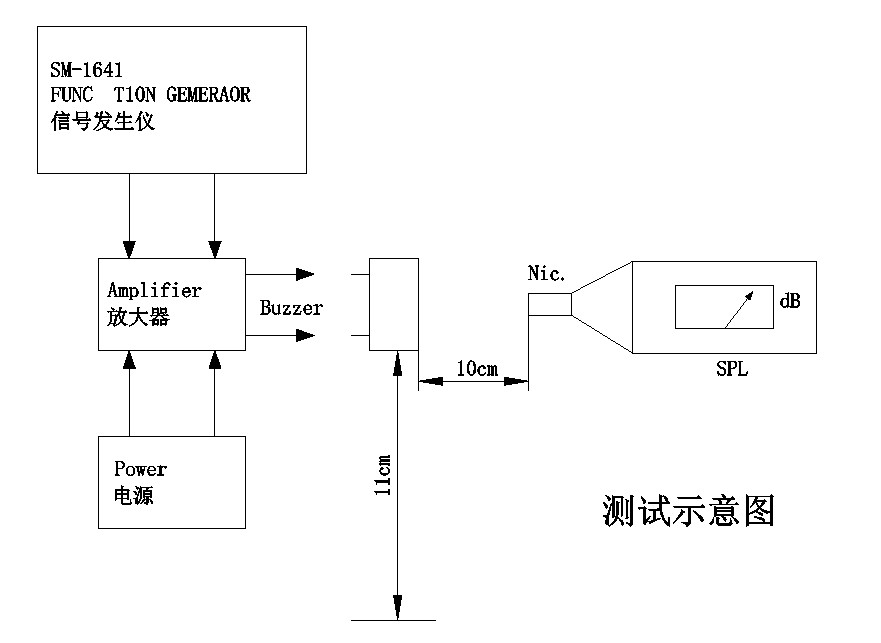

| Tonausgabe bei 10 cm | ≥ 85 dB | Bei 5V 10 cm |
| Betriebsstrom | ≤ 50 mA | Bei 5V |
| Resonanzfrequenz | 2700 ± 300 Hz | Bei Nennspannung |
| Betriebstemperatur | -40 °C ~ +105 °C | Kontinuierlich |
| Lagertemperatur | -40 °C ~ +120 °C | Nicht betriebsbereit |
| Abmessungen (L × B × H) | 12,8 × 12,8 × 6,5 mm | Nur Körper |
| Gewicht | 2,5 g | Typisch |
| Gehäusematerial | Schwarzes LCP | Reflow-kompatibel |
| Löten (empfohlen) | Reflow: 255 ± 5 °C, 3 s; Vorheizen 180 °C, 40–70 s | Je nach Spezifikation bis zu 3 Durchgänge |
| Löten (Welle) | 255 ± 15 °C, 4–6 s | 2–3 Durchgänge |
| Löten (manuell) | 360 ± 10 °C, 2–5 s | 2–3 Durchgänge |
MEIDI Intelligent Technology entwickelt und fertigt seit 2011 akustische Komponenten. Die vertikal integrierte Anlage des Unternehmens in Jiangsu, China, umfasst LCP-Formung, automatisierte SMD-Montage, elektromagnetische Spulenwicklung und vollständige akustische Inline-Tests. Das Werk arbeitet nach einem ISO 9001-zertifizierten Qualitätssystem und unterstützt die Großserienproduktion mit Rückverfolgbarkeit auf Chargenebene, was eine konsistente Lieferung an Kunden aus den Bereichen Automobil, Industrie, Sicherheit und Unterhaltungselektronik weltweit ermöglicht.
Der MLT-1365Y-5V wird nach derselben Fertigungsdisziplin hergestellt. Jede Charge durchläuft die folgende Zuverlässigkeitsüberprüfung, wie in der Produktdokumentation angegeben. Das Umweltstress-Screening umfasst eine 48-stündige Hochtemperaturlagerung bei +80 ± 2 °C, ein 48-stündiges Einweichen bei niedriger Temperatur bei –30 ± 2 °C und fünf Thermoschockzyklen zwischen diesen Extremen mit einer 30-minütigen Verweildauer pro Stufe. Die mechanische Robustheit wird durch Vibrationstests von 10 Hz bis 55 Hz bei 1,0 mm Amplitude über alle drei Achsen validiert, gefolgt von drei 75 cm langen Stürzen im freien Fall auf eine 10 mm dicke Hartholzoberfläche.
Die Feuchtigkeitsbeständigkeit wird durch eine 48-stündige Einwirkung von 50 ± 5 °C bei 90–95 % relativer Luftfeuchtigkeit bestätigt, mit einer 2-stündigen Umgebungserholung vor der Charakterisierung. Die Lötintegrität wird durch einen Lötwärmebeständigkeitstest bei 250 ± 5 °C für 10 Sekunden überprüft, wobei der Komponentenkörper 2,0 mm vom Lötpunkt entfernt ist, zusätzlich zu einer vollständigen Prüfung des Reflow-Profils. Alle Prüfkriterien sind in der Produktspezifikation dokumentiert, Chargenprüfberichte sind auf Anfrage erhältlich. Für Kunden, die über diese Standardprotokolle hinaus eine erweiterte Qualifizierung benötigen, kann das Qualitätstechnikteam von MEIDI zusätzliche Überprüfungen besprechen.
Die unten aufgeführten Szenarien basieren auf den elektrischen, akustischen und umweltbezogenen Bewertungen des MLT-1365Y-5V. Sie dienen als Integrationsleitfaden und implizieren keine bereits bestehende Sicherheits- oder behördliche Zertifizierung; Kontaktieren Sie MEIDI für eine Compliance-Bestätigung in Ihrem Zielmarkt.
•Industrielle Bedienfelder: Das aktive Design lässt sich direkt an SPS-Ausgänge oder 5-V-Logikschienen anschließen, wodurch die Notwendigkeit einer PWM-Generierung entfällt und Prozessorressourcen für zentrale Steuerungsaufgaben eingespart werden.
•Sicherheit und Zugangskontrolle: Einbruchmeldezentralen, Tastaturen und Kartenleser profitieren vom einfachen Zweidraht-Gleichstromantrieb und dem 85-dB-Ausgang, der moderate Umgebungsgeräusche unterdrückt.
•Gebäudeautomatisierungs-Gateways: Statusänderungswarnungen und Fehlerwarnungen können mit einem einzigen GPIO-Pin implementiert werden, wodurch die Firmware-Architektur in HVAC- und Energiemanagementsystemen vereinfacht wird.
•Gewerbliche Geräte: Timer, Zyklusabschlussanzeigen und Türöffnungsalarme auf 5-V-Steuerplatinen erhalten eine zuverlässige Audioquelle ohne zusätzliche Antriebskomponenten.
•Telekommunikationsinfrastruktur: Außenschränke und Netzwerkgeräte, die großen Temperaturschwankungen ausgesetzt sind, werden durch die Kaltstartfähigkeit von –40 °C und die obere Betriebsgrenze von +105 °C unterstützt.
•Ausrüstung für den Außenbereich und thermisch variable Geräte: Gehäuse in solarbetriebenen, kalten Klima- oder Motorraumanwendungen können sich auf die erweiterte Temperaturbewertung verlassen, um eine konsistente Alarmleistung zu gewährleisten.
| Designüberlegungen | MLT-1365Y-5V-Spezifikation |
| Eliminieren Sie externe Oszillatorschaltungen | Integrierte Antriebsschaltung; Durch Anlegen einer Gleichspannung wird der Ton ohne PWM, MCU-Timer oder Transistortreiber erzeugt |
| 5V-Systemkompatibilität | 4–7-V-Bereich, zentriert bei 5 V Nennspannung; Wird direkt über standardmäßige geregelte 5-V-Schienen betrieben |
| Thermisch anspruchsvolle Umgebungen | -40 °C bis +105 °C Betriebsbereich gemäß Spezifikation |
| Mäßiger akustischer Leistungsbedarf | Für die Alarmhörbarkeit sind ≥85 dB bei 10 cm angegeben |

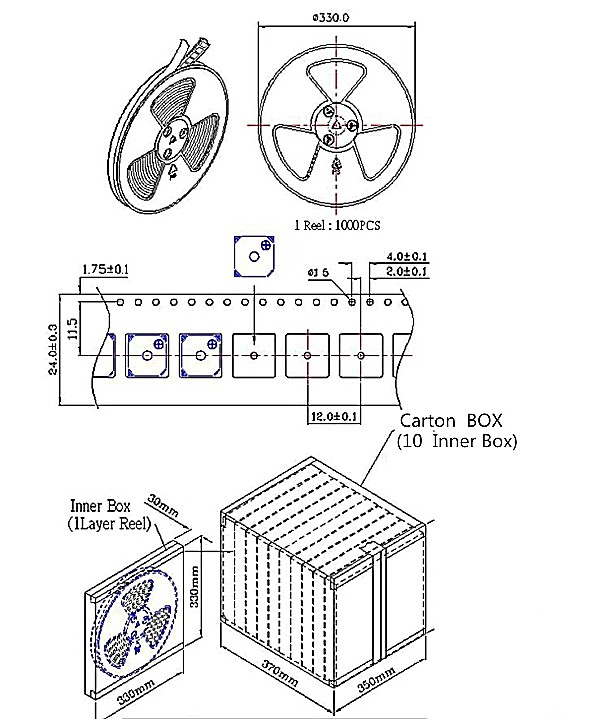

| Effizienz der SMT-Produktion | SMD-Footprint, kompatibel mit Tape-and-Reel-Zuführung und Standard-Reflow-Profilen |
| Aktuelle Budgetplanung | ≤50 mA spezifiziert für Stromversorgungs- und thermische Designberechnungen |
Der magnetische aktive 5-V-2700-Hz-SMD-Summer füllt die Lücke zwischen sehr kompakten SMD-Summern und größeren Durchgangsloch-Alarmeinheiten. Seine quadratische Grundfläche von 12,8 mm ist größer als bei den kleinsten SMD-Alternativen, aber das aktive Design eliminiert die Komplexität der Ansteuerschaltung, die normalerweise bei passiven Wandlern erforderlich ist. Die Höhe von 6,5 mm opfert vertikalen Platz für integrierte Elektronik und robuste akustische Ausgabe. Bei 2700 Hz ist die Resonanzfrequenz bewusst unterhalb der bei Miniaturgeräten üblichen 4-kHz-Mitte eingestellt; Dies kann den Klangcharakter beeinflussen und bei bestimmten Gehäuseakustiken zu einer besseren Leistung führen. Ingenieuren wird empfohlen, den 2,7-kHz-Ton während der Prototypenerstellung mit höherfrequenten Alternativen zu vergleichen.
Für die Laborbewertung stehen Muster zur Verfügung, damit Sie die akustische Leistung, den Stromverbrauch und das thermische Verhalten unter Ihren spezifischen Antriebs- und Umgebungsbedingungen messen können.
1. Benötigt der MLT-1365Y-5V einen externen Oszillator oder eine Treiberschaltung?
Nein. Der Summer ist aktiv, wobei ein Oszillator und Treiber in die Komponente integriert sind. Eine angelegte Gleichspannung im Bereich von 4–7 V erzeugt direkt einen Ton mit 2700 ± 300 Hz. Es ist kein externes PWM-Signal, kein Mikrocontroller-Timer oder Transistor erforderlich. Ein einfacher logisch hoher GPIO-Ausgang, das Schließen eines Relaiskontakts oder eine direkte Verbindung zu einer DC-Schiene reicht aus, um den Sound zu aktivieren.
2. Was ist der Unterschied zwischen diesem aktiven Summer und einem passiven elektromagnetischen Summer?
Ein passiver elektromagnetischer Summer enthält eine Spule und eine Membran, aber keine Antriebselektronik; Ihm muss ein Wechselstromsignal mit der Resonanzfrequenz zugeführt werden, typischerweise von einem PWM-Ausgang und einem Transistorpuffer. Der MLT-1365Y-5V verfügt über alle erforderlichen Antriebsschaltkreise und arbeitet daher mit einer konstanten Gleichspannung. Dieser Ansatz spart I/O-Pins, Firmware-Overhead und PCB-Platz auf Kosten eines etwas größeren Gehäuses und einer festen Frequenz.
3. Wie verhält sich die 2700-Hz-Frequenz im Vergleich zu 4000-Hz-Summern?
Die Mittenfrequenz von 2700 ± 300 Hz ist niedriger als der 4-kHz-Standard, der in vielen Miniatur-SMD-Summern zu finden ist. Beide Frequenzen liegen im Bereich einer guten menschlichen Hörempfindlichkeit. Die tiefere Tonhöhe bietet möglicherweise einen unterschiedlichen Klangcharakter und kann sich je nach Gehäusematerial und Hintergrundgeräuschspektren unterschiedlich ausbreiten. Die beste Wahl hängt von der akustischen Umgebung, den Anforderungen an die Alarmunterscheidung und den Benutzerpräferenzen ab; Prototypentests werden empfohlen.
4. Kann der Summer bei +105°C dauerhaft funktionieren?
Der Wert von +105 °C stellt die Obergrenze des angegebenen Betriebsbereichs dar. Der Dauerbetrieb bei dieser Temperatur liegt innerhalb der Spezifikation, aber wie bei allen elektronischen Bauteilen beschleunigt eine längere Einwirkung hoher Temperaturen die Alterung. Für Anwendungen, die einen dauerhaften Betrieb nahe dem Grenzwert erfordern, wenden Sie sich an MEIDI, um Ratschläge zur Leistungsreduzierung und Daten zur erwarteten Lebensdauer unter Ihrem thermischen Profil zu erhalten.
5. What drive circuit is recommended for microcontroller integration?
Der MLT-1365Y-5V benötigt lediglich eine Gleichspannungsquelle im Bereich von 4–7 V. Wenn ein 5-V-Mikrocontroller-GPIO ≤50 mA liefern kann, kann der Summer direkt angeschlossen werden. Wenn die GPIO-Strombelastbarkeit geringer ist, ist ein N-Kanal-MOSFET oder NPN-Transistor mit Logikpegel, der als Low-Side-Schalter verwendet wird, die typische Lösung. Der Summer verfügt über eine interne Antriebselektronik, sodass in der Stromleitung kein serienmäßiger Strombegrenzungswiderstand erforderlich ist. Stellen Sie sicher, dass die Versorgungsspannung niemals 7 V überschreitet, um den internen Oszillatorschaltkreis zu schützen.
Für technische Datenblätter, spannungsspezifische akustische Charakterisierung, Daten zur thermischen Leistungsreduzierung, Anwendungshinweise für Antriebsschaltungen oder OEM-Anpassungsgespräche senden Sie Ihre Anforderungen über das Kontaktformular. Die Anwendungstechnik von MEIDI antwortet in der Regel innerhalb eines Werktages mit Dokumentation und Mengenpreisen.
MEIDI Intelligent Technology liefert seit 2011 piezoelektrische und elektromagnetische akustische Komponenten. Der Produktionsbetrieb des Unternehmens in Jiangsu integriert LCP-Formung, automatisierte Spulenwicklung, SMD-Montage und 100 % akustische Inline-Prüfung. ISO 9001-Prozesse und ein spezielles Zuverlässigkeitslabor unterstützen die für jedes Produkt veröffentlichten Leistungsgarantien. Kunden in den Bereichen Automobil, Industrie, Sicherheit und Verbraucher verlassen sich auf MEIDI für gleichbleibende Qualität und reaktionsschnellen technischen Support.
