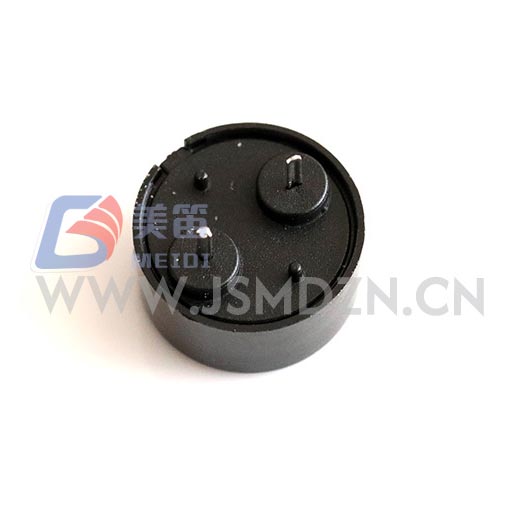

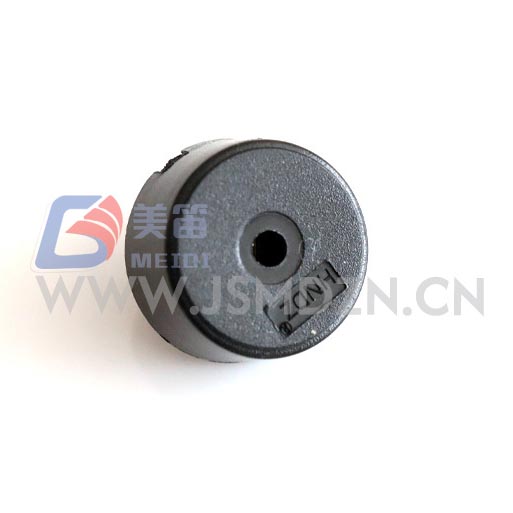

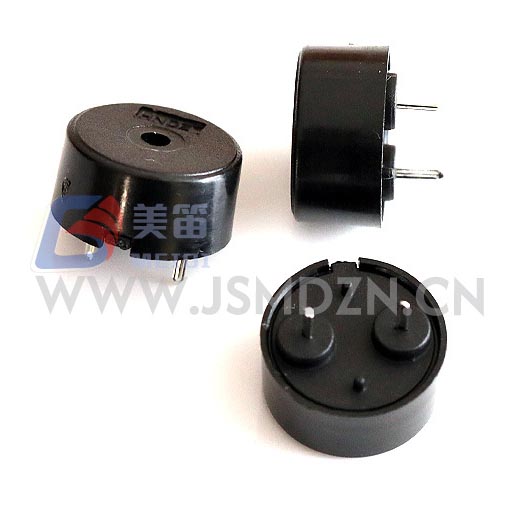

Für Designs, bei denen der Platz auf der Platine begrenzt ist, aber dennoch ein deutlicher akustischer Alarm erforderlich ist, Der 14 x 4 mm große piezoelektrische passive Summer bietet einen passiven 4000-Hz-Summer in einem Φ13,8 x 4,0 mm großen Durchgangsloch Paket. Zwei SPL-Optionen haben die gleiche Grundfläche: Die Standardvariante gibt ≥70 dB aus beim Stromverbrauch ≤5mA, und der HNR-1404 PA7.5 erhöht den Schallpegel auf ≥80dB ≤10mA. Beide Modelle akzeptieren ein AC-Antriebssignal von 1–30 Vp-p, sodass der Designer voll ausgelastet ist Steuerung von Frequenz und Lautstärke über die externe Wellenform. Das schwarze PBT-Gehäuse und unter 1 Gramm Gewicht eignen sich für tragbare Instrumente, kompakte Sensoren und platzkritische Geräte Industrieindikatoren, bei denen bereits ein Mikrocontroller oder ein dedizierter Oszillator vorhanden ist zur Tonerzeugung zur Verfügung.
Zwei Schalldruckpegel auf einer Grundfläche – ≥70 dB (Standard) oder ≥80 dB (PA7.5)
Passives Design – erfordert eine externe Rechteckwelle oder PWM bei 4000 Hz
5 Vp-p Nennleistung, 1–30 Vp-p Betriebsbereich
Φ13,8×4,0 mm schwarzes PBT-Durchgangsloch, 0,6 g (Standard) / 0,67 g (PA7.5)
| Parameter | HNR-1404 / HNR-1404L | HNR-1404 PA7.5 | Testbedingungen / Hinweise |
| Produkttyp | Piezoelektrischer passiver Summer | Piezoelektrischer passiver Summer | — |
| Nennspannung | 5 Vp-p | 5 Vp-p | Spitze-zu-Spitze |
| Betriebsspannung | 1–30 Vp-p | 1–30 Vp-p | Antriebssignalbereich |
| Resonanzfrequenz | 4000 Hz | 4000 Hz | Bei Nennspannung |
| Tonausgabe bei 10 cm | ≥70 dB | ≥80 dB | 4000 Hz Rechteckwelle, 5 Vp-p |
| Aktueller Verbrauch | ≤5mA | ≤10 mA | 4000 Hz Rechteckwelle, 5 Vp-p |
| Betriebstemperatur | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | Nicht betriebsbereit |

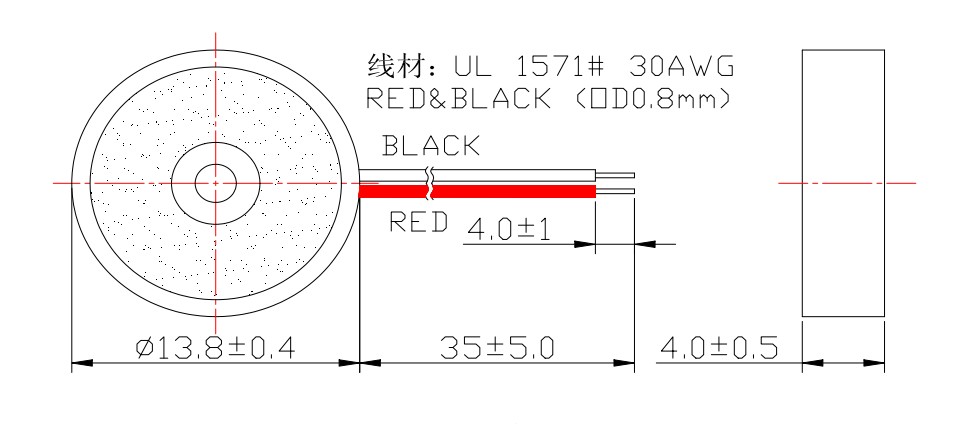

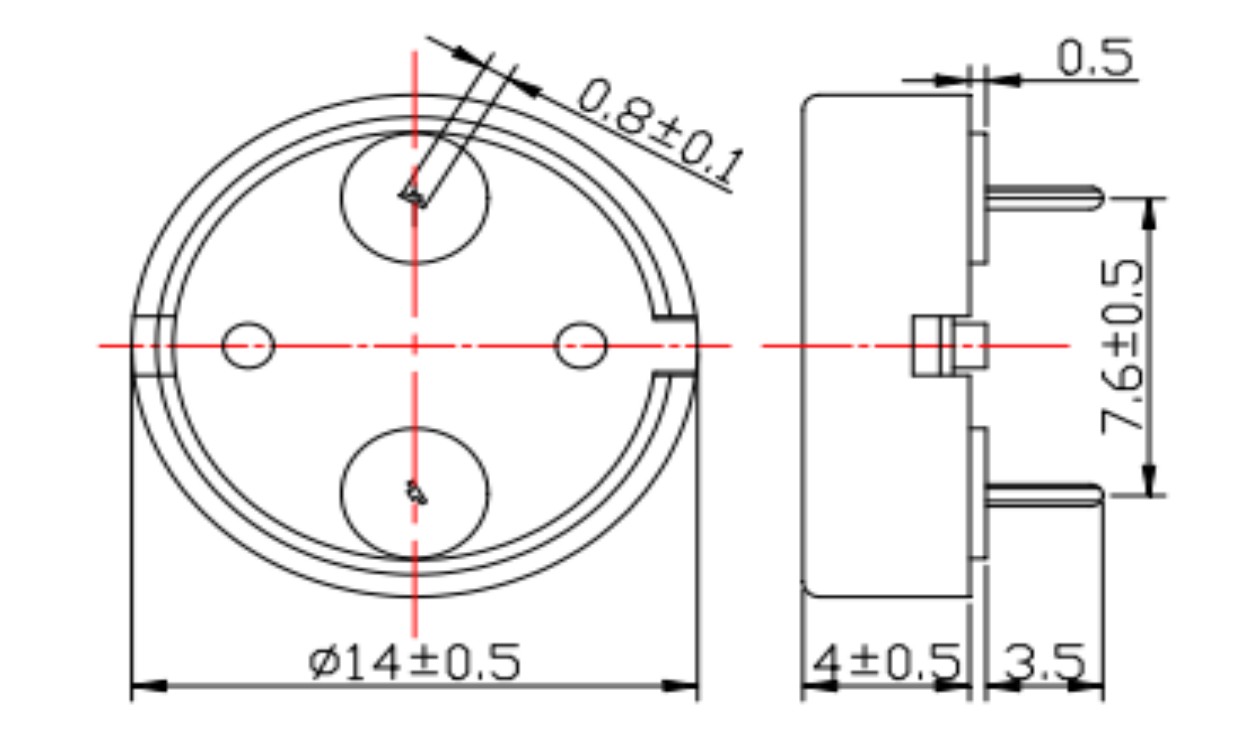

| Abmessungen (Durchmesser × H) | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Φ13,8 ± 0,4 × 4,0 ± 0,5 mm | Nur Körper |
| Gewicht | 0,6 ± 0,1 g | 0,67 ± 0,1 g | Typisch |
| Gehäusematerial | Schwarzes PBT | Schwarzes PBT | — |
| Kapazität | 12 ± 40 % nF | 12 ± 40 % nF | Nur Referenz; nicht pro Probe |
| Montageart | Durchgangsloch | Durchgangsloch | Handlöten empfohlen |
Der Hauptunterschied zwischen den beiden Modellen liegt im Schalldruck- und Temperaturbereich. Der Standard HNR-1404/L ist für Schwachstromanzeiger (≤5mA, ≥70dB) und ausgelegt Funktioniert bis +60℃. Der HNR-1404 PA7.5 tauscht einen höheren Strom (≤10 mA) gegen einen 10 dB Leistungssteigerung und erweiterte Betriebstemperatur auf +70 °C besser geeignet für Umgebungen, in denen Hörbarkeit oder thermischer Spielraum Priorität haben. Beide haben die gleiche Resonanzfrequenz, Pinbelegung und Gehäuseabmessungen Die Auswahl hat keinen Einfluss auf das PCB-Layout.
Als passive Signalgeber benötigen diese Summer eine externe Wechselstromwellenform. Ein Mikrocontroller-GPIO Die typische Konfiguration ist die Erzeugung einer 4000-Hz-Rechteckwelle mit 50 % Tastverhältnis. Die kapazitive Last (≈12 nF) zieht an jeder Kante Stromspitzen; ein kleiner Vorwiderstand (100–220 Ω) kann den Spitzenstrom ohne merklichen Schalldruckverlust begrenzen. Der 1–30 Vp-p-Eingang Der Bereich ermöglicht den direkten Anschluss an 3,3-V- oder 5-V-Logik, obwohl dies über einen Transistorpuffer möglich ist empfohlen, wenn ein höherer Schalldruckpegel erforderlich ist.
Manuelles Löten: Lötkolbentemperatur 350 ± 10 °C, 2–5 Sekunden Verweilzeit, bis zu 2–3 Zyklen. Halten Sie einen Abstand von ≥2,0 mm vom Gehäuse zur Lötstelle ein.
| Testgegenstand | Zustand | Akzeptanzkriterien |
| Luftfeuchtigkeit | 50 ± 5 ℃, 90–95 % relative Luftfeuchtigkeit, 48 h | Alle Spezifikationen nach der Wiederherstellung erfüllt |
| Hohe Temperatur | +80 ± 2 ℃, 48 Std | Alle Spezifikationen nach der Wiederherstellung erfüllt |
| Niedrige Temperatur | -30 ± 2 ℃, 48 Stunden | Alle Spezifikationen nach der Wiederherstellung erfüllt |
| Temperature Cycling | -30 ↔ +80 ℃, 30 Min. Verweilzeit, 5 Zyklen | Alle Spezifikationen nach der Wiederherstellung erfüllt |
| Fallen | 75 cm bis 10 mm Hartholz, 3 Tropfen | Aussehen und elektrische Leistung überprüft |
| Vibration | 10–55 Hz, 1,0 mm Amplitude, XYZ, 0,5 h | Keine mechanische oder elektrische Beeinträchtigung |
| Löthitzebeständigkeit | 250 ± 5 ℃, 10 ± 0,5 s, 2,0 mm Abstand | Abmessungen und Leistung entsprechen den Spezifikationen |
MEIDI führt an jeder Einheit eine 100-prozentige akustische Prüfung durch und bemustert jede Produktionscharge für das obige Protokoll unter seinem ISO9001-System.
Kompakte IoT-Sensoren und Wearables, bei denen die ≤5-mA-Standardvariante minimiert Stromverbrauch, direkt angesteuert von einem Niederspannungs-MCU-Pin.
Industrielle Handheld-Terminals und tragbare medizinische Geräte, die lauter sein müssen aufmerksam; Das Modell PA7.5 liefert ≥80 dB, passt aber trotzdem in diesen Bereich 4 mm hoher Umschlag.
Mehrton-Alarmplatinen verwenden zur Unterscheidung beider Varianten die gleiche Platine Warnpegel nach Schalldruckpegel und nicht nach Frequenz.
Referenzdaten des Modells HNR-1407 (gleiche Plattform) zeigen SPL-Werte dazwischen 83–86 dB bei 4000 Hz, 5 Vp-p, mehr als das Minimum von ≥70 dB. Aktuelle Messwerte unter 1mA bleiben. Die Kapazitätsmessungen liegen konsistent im Bereich von 11,2–12,9 nF mit dem Nennwert von 12nF. Kontaktieren Sie MEIDI für HNR-1404-spezifische Chargendaten.
| Probe | Schalldruck (dB) | Strom (mA) | Kapazität (nF) | Durchmesser (mm) | Höhe (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Fazit: PASS. Aussehen, Polarität und Bandrichtung überprüft.
1. Nur Frequenzumrichter verwenden. Gleichspannung erzeugt keinen Ton und kann das Element beschädigen.
2. Das Gehäuse ist nicht versiegelt. Halten Sie den Schallanschluss trocken und frei von Verunreinigungen.
3. In korrosiven Atmosphären in einem geschützten Gehäuse montieren.
4. Der Schalldruckpegel hängt von der Antriebsspannung und der Wellenform ab. unter tatsächlichen Lastbedingungen überprüfen.
5. Blockieren Sie nicht die Akustiköffnung.
6. In einer trockenen Verpackung aufbewahren, um eine Oxidation der Stifte zu verhindern.
1. Wie wähle ich zwischen dem Standard HNR-1404 und dem PA7.5?
Wählen Sie das Standardmodell für niedrigeren Strom (≤5 mA) und ≥70 dB Ausgang; Wählen Sie PA7.5 wenn 10 dB mehr Schalldruck oder eine Betriebsgrenze von +70 °C erforderlich sind. Beides passt gleiche PCB-Pads.
2. Kann ich diese Summer mit einer Gleichstromquelle betreiben?
Nein. Sie benötigen ein externes Wechselstromsignal (Rechteckwelle/PWM) mit 4000 Hz, um Ton zu erzeugen.
3. Welche Antriebsfrequenz ergibt den höchsten Schalldruckpegel?
Die Resonanzfrequenz beträgt 4000Hz. Ein Frequenzdurchlauf in der Nähe dieses Wertes wird identifiziert der genaue Höchstwert für ein bestimmtes Los.
4. Welche Löteinstellungen werden empfohlen?
Manuelles Löten: 350 ± 10 ℃ Eisen, 2–5 s pro Verbindung, maximal 2–3 Zyklen. Behalten Sie die Gehäuse mindestens 2,0 mm vom Lötpunkt entfernt.
Für Datenblätter, Frequenzgangkurven oder chargenspezifische Testberichte wenden Sie sich bitte an MEIDI mit Ihren Bewerbungsdaten. Technische Reaktion typischerweise innerhalb einer Werktag.
