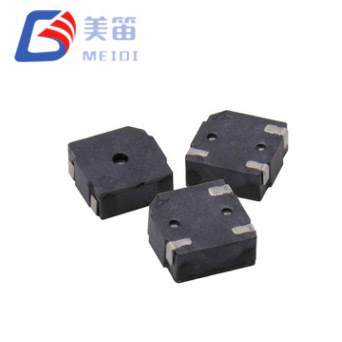

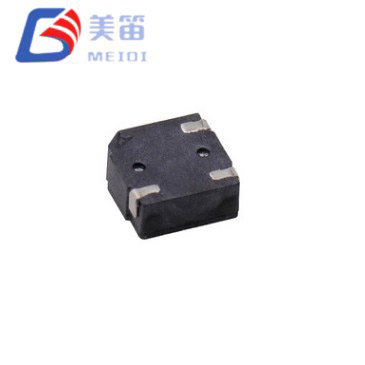

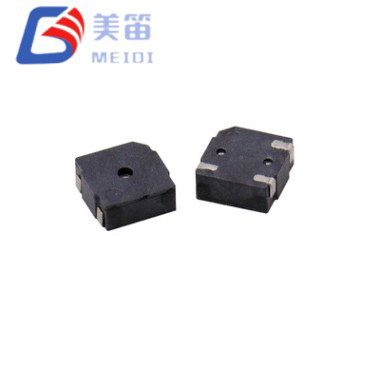

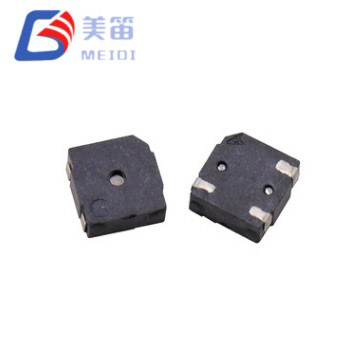

Der 5*5*2 mm große magnetische passive Summer zur Oberflächenmontage ist ein elektromagnetischer passiver Summer zur Oberflächenmontage, der eine kompakte Grundfläche von 5,0 × 5,0 mm mit einem akustischen Anschluss in der Mitte kombiniert. Diese symmetrische Öffnung trägt dazu bei, dass der Schall gleichmäßiger um die Komponente herum abgestrahlt wird, sodass die wahrgenommene Lautstärke weniger von der Ausrichtung des Endgeräts abhängt. Die elektrischen Eigenschaften sind identisch mit denen des Offset-Loch-MLT-5020: eine 12-Ω-Spule, die direkt von vielen 3,3-V-Mikrocontroller-Pins angesteuert werden kann, eine Nennspannung von 3,0 V und eine Resonanzfrequenz von 4000 Hz. Mit einer Höhe von 2,0 mm und einer Masse von 0,1 g ist das Teil mit Standard-Pick-and-Place-Geräten und Reflow-Löten kompatibel.
Die Wahl zwischen Mittelloch- und versetzter Lochkonfiguration ist in erster Linie eine akustische. Wenn der Summer hinter einem Gitter montiert ist, das auf die Mitte der Komponente ausgerichtet ist, oder wenn das Gerät in mehreren Ausrichtungen verwendet werden kann, kann das symmetrische Emissionsmuster des MLT-5020H eine gleichmäßigere Warnung liefern. MEIDI fertigt beide Varianten auf denselben automatisierten Produktionslinien mit identischen Zuverlässigkeitstests und Rückverfolgbarkeit, sodass die Entscheidung ausschließlich auf den Schallfeldanforderungen der Anwendung basieren kann.
Als passiver elektromagnetischer Wandler benötigt der 5*5*2 mm große magnetische passive Summer zur Oberflächenmontage ein externes Wechselstromsignal, um Ton zu erzeugen. Eine 4000-Hz-Rechteckwelle mit einem Arbeitszyklus von 50 % bei der Nennspannung erzeugt die angegebene Leistung. Der Spulenwiderstand von 12 Ω bedeutet, dass viele 3,3-V-Mikrocontroller den Summer ohne einen separaten Transistor ansteuern können, obwohl ein einfacher NPN-Puffer eine sichere Option bleibt, wenn die GPIO-Stromfähigkeit nicht garantiert ist. Das Betriebsfenster von 2 V bis 4 V deckt Einzelzellen-Lithiumbatterien, Knopfzellen und geregelte Logikversorgungen ab.
Die Mittellochöffnung befindet sich in der geometrischen Mitte des Gehäuses. Diese Anordnung führt tendenziell zu einem gleichmäßigeren Schallfeld in der vorderen Hemisphäre im Vergleich zu einem versetzten Port, wo der Pegel merklich sinken kann, wenn der Hörer von der Lochachse entfernt positioniert ist. Für einen Handscanner, einen tragbaren Monitor oder ein an der Wand montiertes Panel, das aus verschiedenen Winkeln betrachtet werden kann, kann dieses Merkmal ein nützliches Unterscheidungsmerkmal sein. Der garantierte Mindestschalldruck beträgt 80 dB bei 10 cm, und Produktionsmessungen an Musterchargen zeigen typischerweise Werte im mittleren 80-dB-Bereich.
Der Summer wird auf 330-mm-Rollen mit 2500 Stück pro Rolle geliefert und ist für die Hochgeschwindigkeits-SMT-Bestückung bereit. Der schwarze LCP-Körper hält nachweislich mehreren Reflow-Zyklen und den im Abschnitt „Zuverlässigkeit“ unten beschriebenen thermischen und mechanischen Belastungen stand.
Der Schallanschluss ist in der Mitte des Gehäuses positioniert, sodass die akustische Ausgabe weniger durch die Montageausrichtung beeinflusst wird. Dies ist hilfreich, wenn das Endgerät in verschiedenen Positionen gehalten oder installiert werden kann.
Ein Spulenwiderstand von 12 Ω ermöglicht den direkten Anschluss des Summers an einen 3,3-V-GPIO-Pin, der bis zu 100 mA liefern kann, sodass in vielen Designs kein externer Treibertransistor erforderlich ist.
Der Betriebsspannungsbereich von 2 V bis 4 V bietet Kompatibilität mit Lithium-Ionen-Zellen, Knopfzellen und Standard-3,3-V-Schienen ohne zusätzliche Regulierung.
Mit einer quadratischen Fläche von 5,0 mm und einer Höhe von 2,0 mm passt das Gehäuse auf die gleiche Leiterplattenfläche wie viele andere Miniatur-SMD-Summer und liefert gleichzeitig einen Nennschalldruck von mindestens 80 dB.

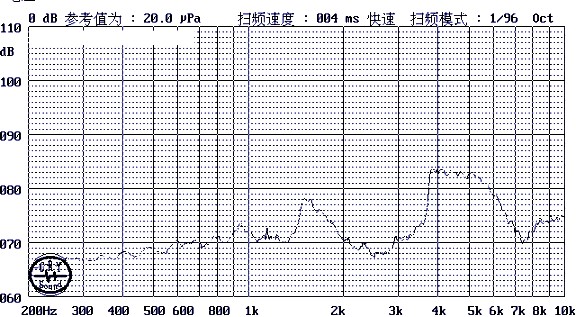

Die Resonanzfrequenz ist auf 4000 Hz mit einer Toleranz von ±300 Hz festgelegt, wodurch der Ton in den empfindlichsten Bereich des menschlichen Gehörs gelangt.
Das schwarze LCP-Gehäuse ist für bleifreies Reflow-Löten konzipiert und hält dem thermischen Profil einer doppelseitigen Leiterplattenbestückung stand.
Die Tape-and-Reel-Verpackung mit 2500 Einheiten pro Rolle unterstützt die automatische Platzierung und minimiert die Umrüstzeit bei Produktionslinien mit hohem Volumen.
| Parameter | Wert |
| Produkttyp | Elektromagnetischer passiver SMD-Summer |
| Nennspannung | 3,0 V (o‑p) |
| Betriebsspannung | 2 – 4 V (o‑p) |

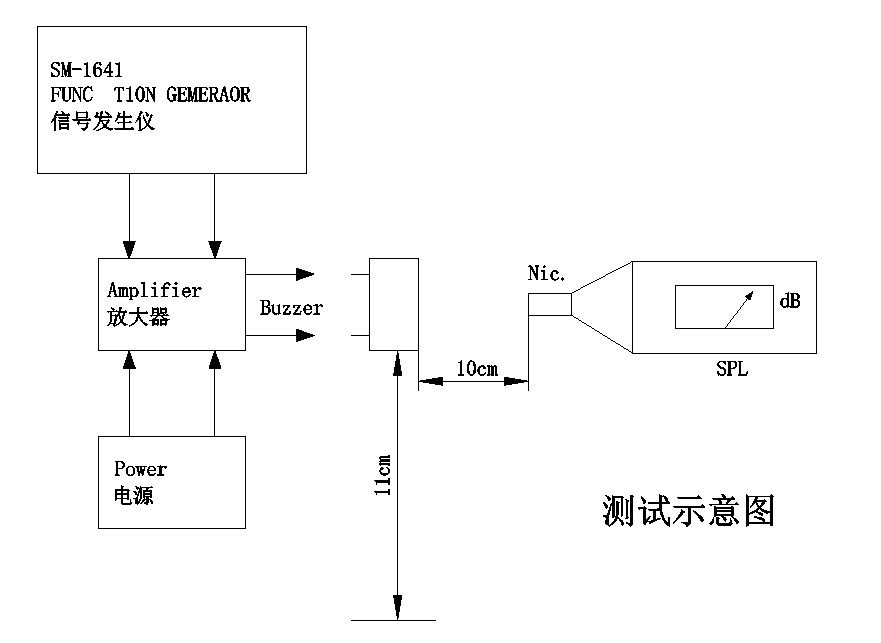

| Tonausgabe bei 10 cm | ≥ 80 dB |
| Betriebsstrom | ≤ 100 mA |
| Resonanzfrequenz | 4000 ± 300 Hz |
| Spulenwiderstand | 12 ± 3 Ω |
| Betriebstemperatur | -20 °C ~ +70 °C |
| Lagertemperatur | -30 °C ~ +80 °C |

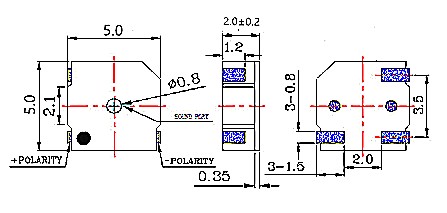

| Abmessungen (L × B × H) | 5,0 × 5,0 × 2,0 mm |
| Gewicht | 0,1 g |
| Gehäusematerial | Schwarzes LCP |
| Verpackung | Band und Rolle; 2500 Stück pro 330-mm-Rolle |
| Lötmethode (empfohlen) | Reflow: 255 ± 5 °C, 3 s; Vorheizen 180 °C, 40–70 s |
Die folgenden Anwendungsvorschläge leiten sich aus den elektrischen und mechanischen Spezifikationen der Komponente ab. Sie sind kein Ersatz für die Endproduktvalidierung anhand der relevanten Standards.
Handheld-Industrieterminals wie Barcode-Scanner und RFID-Lesegeräte, bei denen das Gerät während des Gebrauchs häufig gedreht wird und der Summer unabhängig von der Ausrichtung hörbar bleiben muss.
Medizinische Wearables und tragbare Diagnosegeräte, die eine kompakte Alarmquelle mit vorhersehbarer Schallverteilung benötigen, einschließlich Insulinpumpen, Patientenmonitoren und ambulanten Rekordern.
Smart-Home-Panels und an der Wand montierte Controller, deren nach vorne gerichtetes Gitter sich auf natürliche Weise an das Emissionsmuster in der Mitte anpasst und so für einen ausgewogenen Alarm im ganzen Raum sorgt.
Elektronik im Fahrzeuginnenraum, einschließlich Sicherheitsgurt-Erinnerung und Türklingel, wobei der Summer hinter einer kleinen Öffnung platziert werden kann und der symmetrische Ausgang dazu beiträgt, eine konstante Lautstärke aufrechtzuerhalten.
IoT-Gateway-Knoten und Sensor-Hubs, die eine akustische Statusanzeige auf sehr kleinem Raum benötigen; Der Versorgungsbereich von 2 V bis 4 V passt zu gängigen Batterie- und Energy-Harvesting-Architekturen.
Verbraucherzubehör wie Powerbanks, Bluetooth-Tracker und Ladekoffer, bei denen der Summer in einem platzbeschränkten Kunststoffgehäuse Warnungen beim Einschalten und bei niedrigem Batteriestand ausgibt.
Der 5*5*2 mm große magnetische passive Summer zur Oberflächenmontage ist im Wesentlichen der MLT-5020 mit einer anderen akustischen Anschlussgeometrie. Elektrisch und mechanisch sind die beiden Teile austauschbar. Der Vorteil des Mittellochdesigns ist ein gleichmäßigeres Strahlungsmuster: Beim Testen variiert der Schalldruckpegel weniger mit dem Winkel zwischen dem Summer und dem Messmikrofon. Dies kann von Vorteil sein, wenn das Gerät keine feste Hörposition hat oder wenn mehrere Benutzer den Alarm aus verschiedenen Richtungen hören müssen.
Die quadratische Grundfläche von 5,0 mm und die Höhe von 2,0 mm machen den MLT-5020H zu einer praktischen Wahl für Leiterplatten mit begrenztem Platzangebot. Die 12-Ω-Spule hält die Antriebsanforderungen einfach und das LCP-Gehäuse wurde durch das unten beschriebene umfassende Zuverlässigkeitsprogramm qualifiziert. Bei Projekten, die den MLT-5020 bereits verwenden, aber die akustische Wirkung eines Center-Ports bewerten möchten, kann die Änderung ohne Neugestaltung der Platine vorgenommen werden.
MEIDI Intelligent Technology produziert seit 2011 elektromagnetische und piezoelektrische Akustikkomponenten. Das Unternehmen betreibt eine vertikal integrierte Anlage in Jiangsu, China, die LCP-Formung, Präzisionsspulenwicklung, SMD-Montage und Inline-Akustiktests abdeckt. Die ISO 9001-Zertifizierung und ein spezielles Zuverlässigkeitslabor bilden den Rahmen für eine gleichbleibende Qualität, und die Rückverfolgbarkeit auf Chargenebene wird für alle Sendungen gewährleistet.
Der MLT-5020H wird auf denselben automatisierten Linien hergestellt, die MEIDIs Automobil- und Industriekunden beliefern. Jede Produktionscharge wird dem in der Produktspezifikation vorgeschriebenen Programm zur Zuverlässigkeitsüberprüfung unterzogen. Das Klimastress-Screening umfasst 48 Stunden bei +80 °C, 48 Stunden bei –30 °C und fünf Thermoschockzyklen zwischen diesen Extremen mit einer Verweildauer von 30 Minuten. Die mechanische Beständigkeit wird durch Vibrationen von 10 Hz bis 55 Hz bei einer Amplitude von 1,0 mm auf allen drei Achsen und durch drei Stürze aus 75 cm Höhe auf eine Hartholzoberfläche überprüft. Die Feuchtigkeitsbeständigkeit wird durch eine 48-stündige Einwirkung von 50 °C und 90–95 % relativer Luftfeuchtigkeit bestätigt, gefolgt von einer 2-stündigen Erholung. Die Lötintegrität wird durch einen Lötwärmetest bei 250 °C und eine vollständige Validierung des Reflow-Profils überprüft.
Produktionsmustermessungen für den MLT-5020H zeigen typischerweise einen Schalldruck zwischen 84,5 dB und 87,5 dB, mit aktuellen Werten zwischen 85,4 mA und 88,1 mA. Diese Zahlen sind repräsentativ für die Standardproduktion und werden in den den Kunden zur Verfügung stehenden Chargentestberichten dokumentiert. Die garantierten Grenzwerte liegen weiterhin bei mindestens 80 dB und maximal 100 mA.
1. Wie unterscheidet sich der MLT-5020H vom MLT-5020?
Der einzige Unterschied besteht in der Position der Schallaustrittsöffnung. Der MLT-5020H verfügt über ein Mittelloch, während der MLT-5020 über ein versetztes Loch verfügt. Alle elektrischen Parameter, Abmessungen und Löteigenschaften sind gleich. Die Wahl hängt davon ab, ob ein symmetrisches Strahlungsmuster für die Anwendung vorteilhaft ist.
2. Kann dieser Summer mit Standard-Bestückungsautomaten platziert werden?
Ja. Es wird im Tape-and-Reel-Format mit 2500 Stück pro 330-mm-Rolle geliefert. Die flache Oberseite und der 5,0-mm-Quadratkörper eignen sich gut für Standard-SMT-Düsen und Vision-Ausrichtungssysteme.
3. Welches Antriebssignal wird empfohlen?

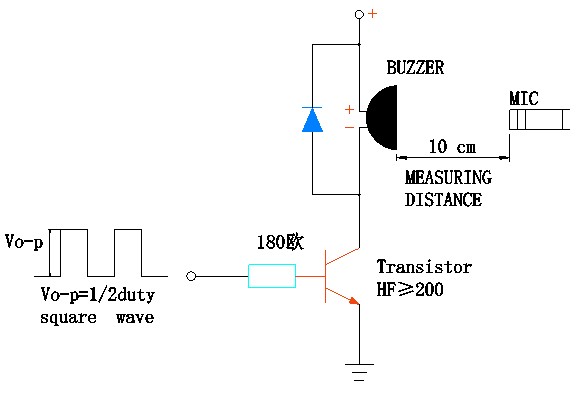

Eine 4000-Hz-Rechteckwelle bei 3,0 V Spitze-zu-Spitze, 50 % Arbeitszyklus. Da die Spule 12 Ω hat, kann ein 3,3-V-MCU-Pin, der 100 mA liefern kann, den Summer direkt ansteuern. Wenn der Pin-Strom niedriger ist, bietet ein NPN-Transistor mit Basiswiderstand eine robuste Alternative. Zum Schutz des Treibers wird eine kleine Flyback-Diode über der Spule empfohlen.
4. Beeinflusst das Design des Mittellochs die Frequenz oder den Schalldruck im Vergleich zu einem Summer mit versetztem Loch?
Die Resonanzfrequenz und der Nennschalldruckpegel sind identisch. Der Vorteil des Mittellochs ist ein gleichmäßigeres Schallfeld: Der Schalldruckpegel variiert weniger, wenn sich der Messwinkel ändert. Dies ist besonders nützlich, wenn die Geräteausrichtung nicht festgelegt ist.
5. Kann der MLT-5020H mit anderen Frequenzen als 4 kHz betrieben werden?
Es reagiert auf Antriebssignale über einen Frequenzbereich, die maximale Leistung erfolgt jedoch bei der mechanischen Resonanz von 4000 ± 300 Hz. Wenn Sie außerhalb dieses Bereichs fahren, verringert sich der Geräuschpegel. Für Anwendungen, die einen variablen Ton erfordern, ist es am besten, in der Nähe des Resonanzpunkts zu bleiben.
Um ein Angebot anzufordern, technische Muster zu bestellen oder kundenspezifische Änderungen zu besprechen, kontaktieren Sie MEIDI über das Anfrageformular. Das Anwendungsteam kann Layoutempfehlungen, Antriebsschaltpläne und Akustiksimulationsdaten für Ihr Gehäusedesign bereitstellen.
