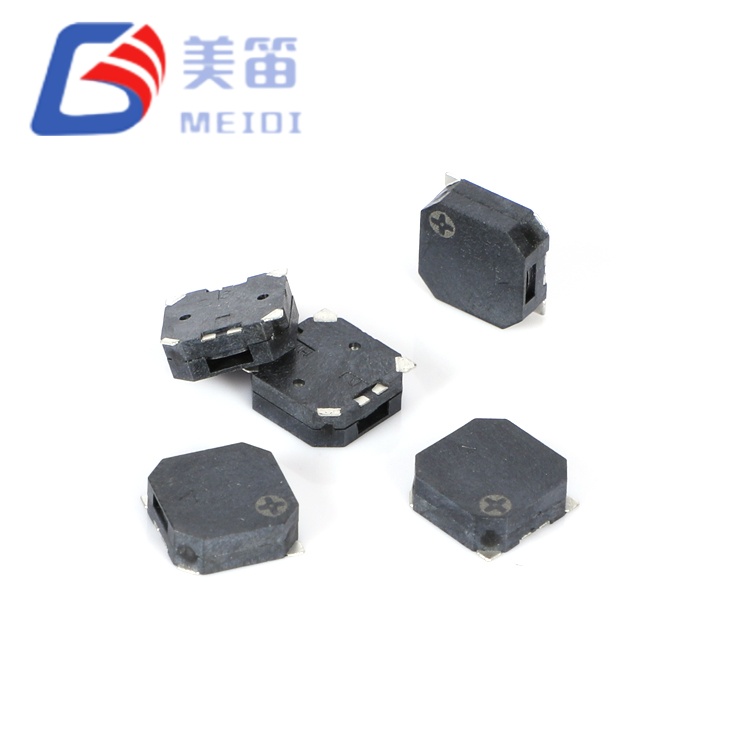

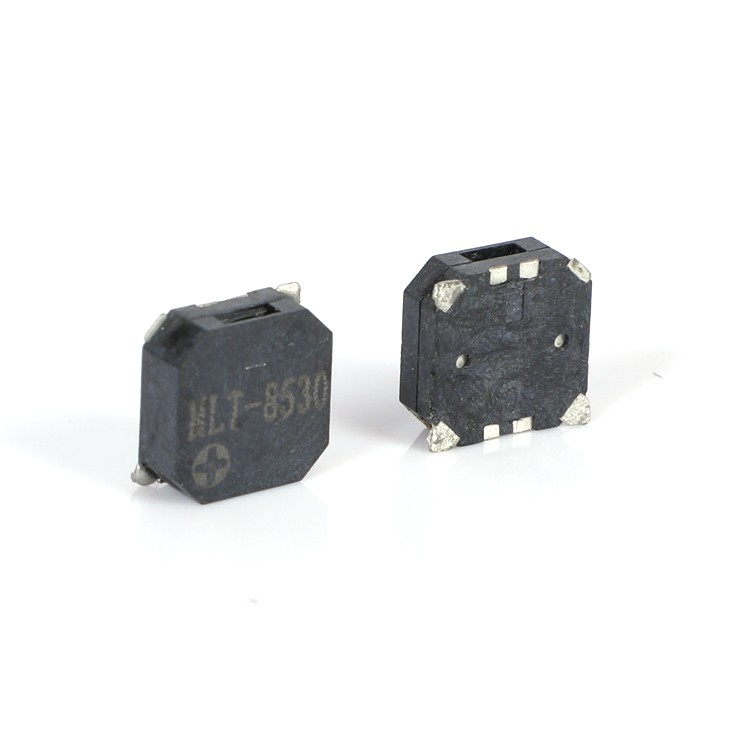

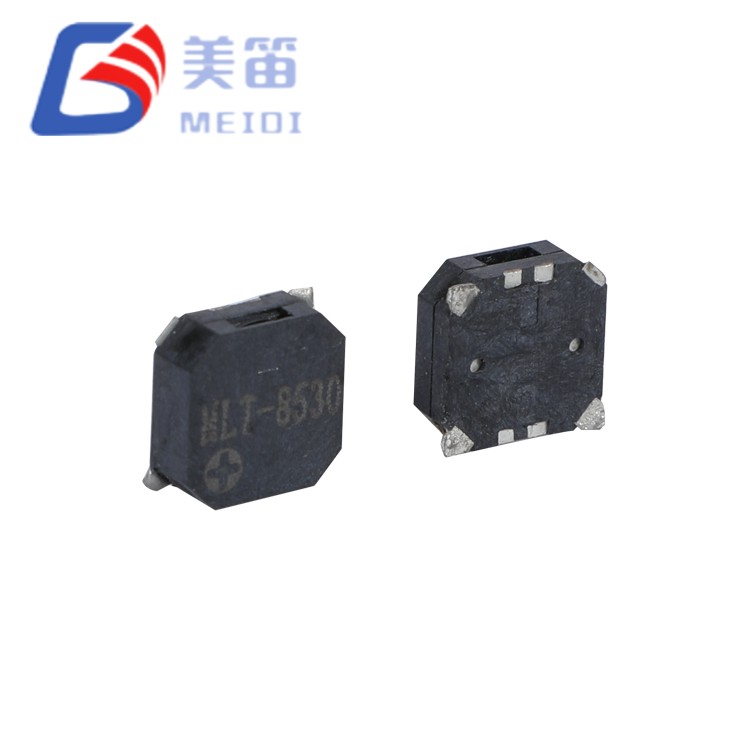

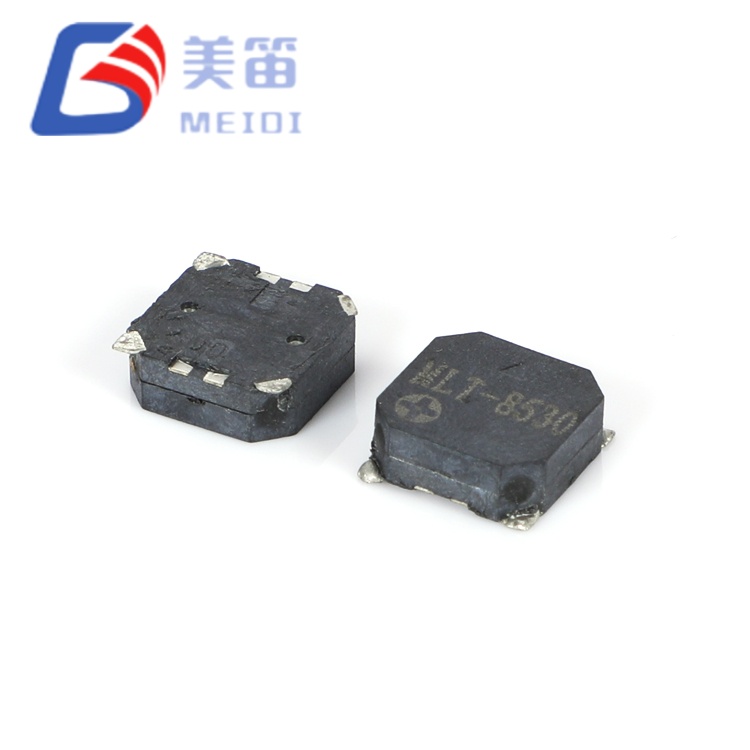

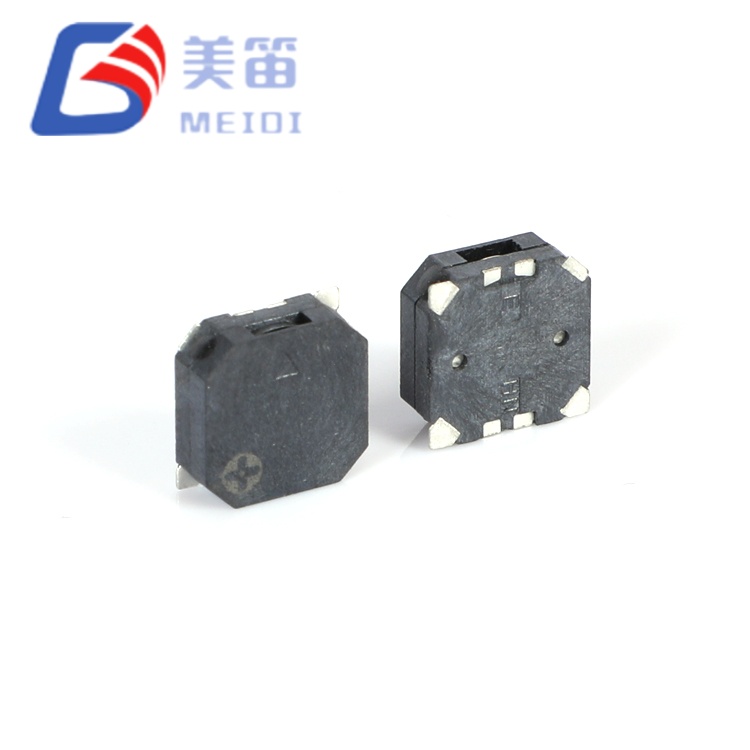

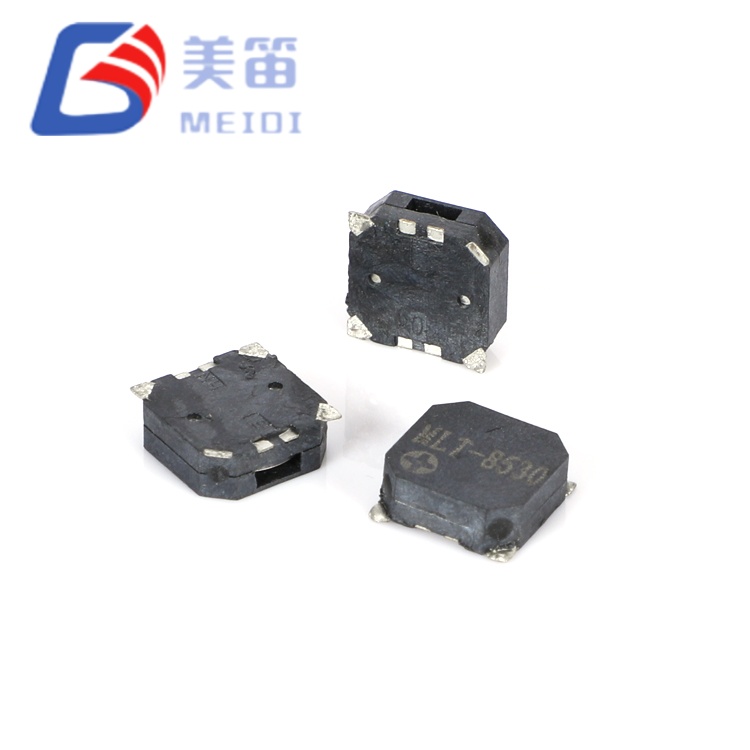

Der MLT-8530-16R ist ein 8,5 x 8,5 x 3 mm großer magnetischer Passivsummer für die Oberflächenmontage, der für Anwendungen entwickelt wurde, bei denen die akustische Leistung nicht durch Einschränkungen bei der Oberflächenmontage beeinträchtigt werden darf. Mit gemessenen Schalldruckpegeln von 92,5–95,3 dB bei 10 cm erreicht diese Komponente die Leistung von viel größeren magnetischen Summern mit Durchgangsbohrung und behält gleichzeitig die volle SMT-Kompatibilität bei – wodurch sie für industrielle Alarmsysteme, öffentliche Sicherheitsinfrastruktur und Warnanlagen für schwere Maschinen geeignet ist.
Der im MEIDI-Werk Jiangsu hergestellte MLT-8530-16R verfügt über eine Spulenimpedanz von 16 ± 3 Ω und eine Resonanzfrequenz von 2700 ± 200 Hz mit verschärfter Frequenztoleranz für einen konsistenten Klangcharakter über alle Produktionschargen hinweg. Die Nennspannung von 3,6 V (Bereich 2,5–4,5 V) unterstützt Li-Ionen-Batteriesysteme und 5-V-Logikschienen, während das schwarze LCP-Gehäuse Reflow-Löten bei 255 °C standhält und bei -30 °C bis +70 °C betrieben werden kann. Jedes Gerät wird einer 100-prozentigen elektrischen und akustischen Überprüfung unterzogen, wobei Probenchargendaten bestätigen, dass die Schalldruckpegel durchweg 92 dB übersteigen – was einen erheblichen Spielraum über der Mindestspezifikation von 85 dB bietet.
Der 8,5 x 8,5 x 3 mm große magnetische passive Summer zur Oberflächenmontage stellt den größten elektromagnetischen SMD-Summer in der MLT-Serie von MEIDI dar und verwendet eine 8,5 mm große quadratische Membran, um die Effizienz der akustischen Strahlung zu maximieren. Im Vergleich zum 7,5-mm-MLT-7525-16R vergrößert diese 8,5-mm-Variante die Membranfläche um etwa 28 %, was zu höheren Schalldruckpegeln führt, die durch Produktionstests bestätigt wurden – ein bedeutender Vorteil für Anwendungen, bei denen Hörspielräume entscheidend sind.
Die passive Wandlerarchitektur erfordert ein externes AC-Antriebssignal – typischerweise eine 2700-Hz-Rechteckwelle von einem Mikrocontroller-PWM-Ausgang oder einem dedizierten Oszillator. Diese Designwahl bietet Firmware-Ingenieuren vollständige Kontrolle über Alarmmuster, Frequenzmodulation und arbeitszyklusbasierte Lautstärkeskalierung. Die 16-Ω-Spulenimpedanz ist für den Nennbetrieb von 3,6 V optimiert und gleicht die Stromaufnahme (≤ 100 mA) mit einem ausreichenden Magnetfluss für eine starke Membrananregung aus.
Die verschärfte Frequenztoleranz von 2700 ± 200 Hz – eine Reduzierung der Varianz um 33 % im Vergleich zu Standardspezifikationen von ± 300 Hz – gewährleistet einen konsistenten Klangcharakter über alle Produktionschargen hinweg. Dies ist besonders wichtig bei Installationen mit mehreren Einheiten, bei denen Frequenzschwebungen oder Wahrnehmungsunterschiede zwischen Geräten nicht akzeptabel wären, wie etwa synchronisierte Alarmnetzwerke oder Notevakuierungssysteme mit mehreren Schallgebern.
Die Hohlraumhöhe von 3,0 mm sorgt für ein erhöhtes Innenvolumen zur Resonanzoptimierung bei 2,7 kHz. Der erweiterte Betriebstemperaturbereich (-30 °C bis +70 °C) und Lagerbereich (-40 °C bis +85 °C) unterstützen den Einsatz in thermisch anspruchsvollen Umgebungen, von gekühlten Logistikeinrichtungen bis hin zu sonnenexponierten Außenanlagengehäusen.
Größte SMD-Membran der MLT-Serie – 8,5 mm quadratisches Gehäuse bietet Platz für die maximale vibrierende Membranfläche und liefert den höchsten erreichbaren SMD-Schalldruck
Verschärfte Frequenztoleranz von ±200 Hz – 33 % Reduzierung der Variation von Charge zu Charge sorgt für einen konsistenten Klangcharakter bei Installationen mit mehreren Einheiten
Gemessene Ausgangsleistung von 92,5–95,3 dB – die empirische Leistung übertrifft die 85-dB-Spezifikation um 7,5–10,3 dB und bietet erheblichen akustischen Spielraum
3,0 mm größere Hohlraumhöhe – vergrößertes Innenvolumen verbessert die 2,7-kHz-Resonanzeffizienz, ohne die Stellfläche zu vergrößern
16 ± 3 Ω Impedanz – optimiert für 3,6-V-Li-Ionen-Systeme und 5-V-Logikschienen mit mäßigem Strombedarf
Erweiterter thermischer Bereich – der Betriebsbereich von -30 °C bis +70 °C übertrifft die Verbrauchergrenzwerte für industrielle Zuverlässigkeit
| Parameter | Wert |
| Produkttyp | Elektromagnetischer passiver SMD-Summer |
| Nennspannung | 3,6 V (o-p) |
| Betriebsspannung | 2,5 – 4,5 V (o‑p) |
| Tonausgabe bei 10 cm | ≥ 85 dB |
| Betriebsstrom | ≤ 100 mA |
| Resonanzfrequenz | 2700 ± 200 Hz |
| Spulenwiderstand | 16 ± 3 Ω |
| Betriebstemperatur | -30 °C ~ +70 °C |
| Lagertemperatur | -40 °C ~ +85 °C |
| Abmessungen (L × B × H) | 8,5 × 8,5 × 3,0 mm |
| Gewicht | 0,5 g |
| Gehäusematerial | Schwarzes LCP |
| Lötmethode (empfohlen) | Reflow: 255 ± 5 °C, 3 s; Vorheizen 180 °C, 40–70 s |

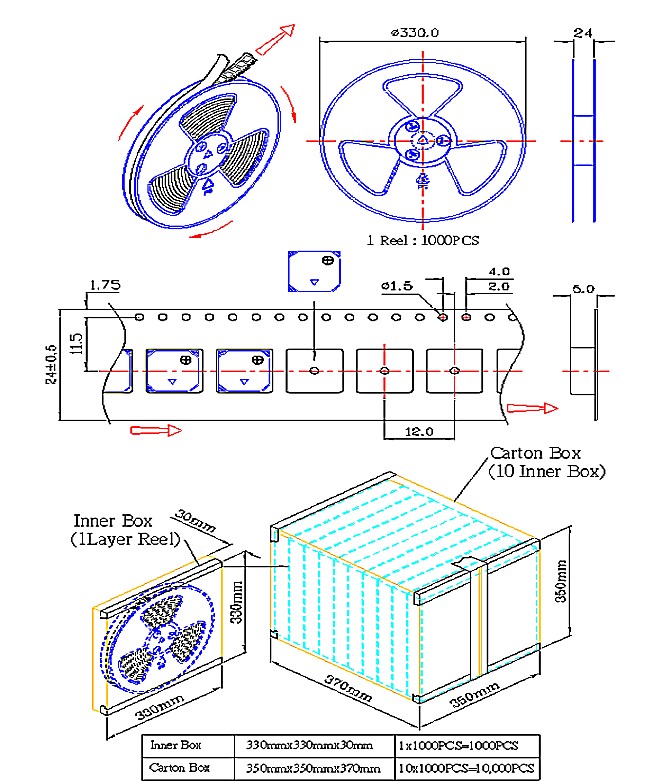

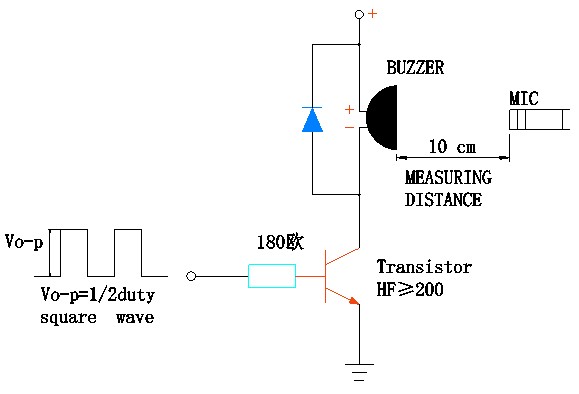

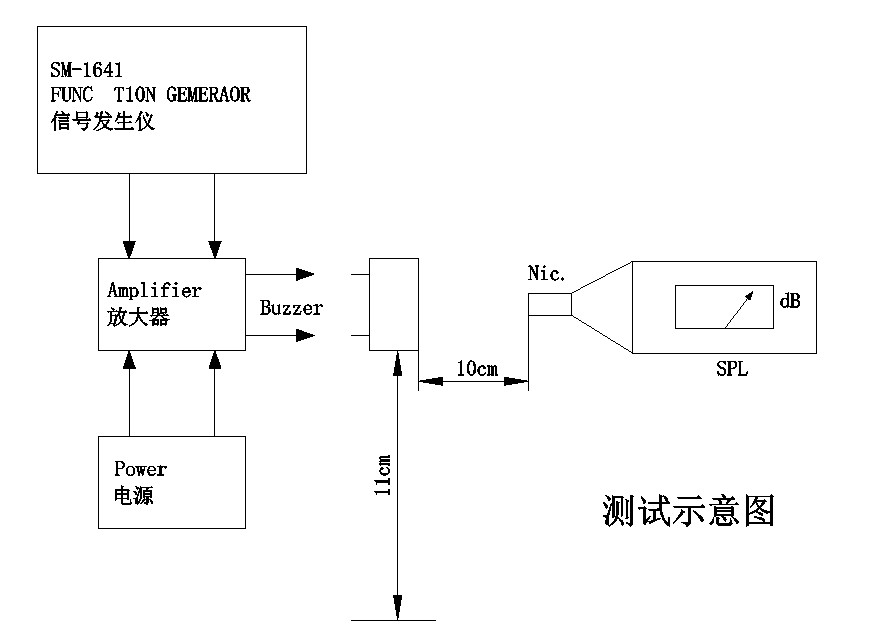

Die Verifizierung der Produktionscharge (n=10) unter standardisierten Testbedingungen – 3,6 V Rechteckwelle, 2700 Hz, 50 % Arbeitszyklus, 10 cm Freifeldmessung – bestätigt die folgende Leistungsverteilung:
| Parameter | Minimum | Maximal | Bedeuten |
| Schalldruckpegel | 92,5 dB | 95,3 dB | 93,8 dB |
| Betriebsstrom | 70,9 mA | 73,0 mA | 71,9 mA |
| Resonanzfrequenz | 2700 Hz | 2700 Hz | 2700 Hz |
| Spulenwiderstand | 15,7 Ω | 16,4 Ω | 16,1 Ω |
Der akustische Ausgangsspielraum über der Mindestspezifikation von 85 dB – 7,5 dB bis 10,3 dB – bedeutet eine 2,4- bis 3,4-fache Steigerung der Schallleistung. Dieser Spielraum berücksichtigt Spannungsabfall, Gehäusedämpfung, Staubansammlung auf Gittern und Komponentenalterung während des gesamten Produktlebenszyklus. Alle zehn Proben wurden bei genau 2700 Hz getestet, was darauf hindeutet, dass die Produktionsprozesskontrolle deutlich innerhalb der ±200-Hz-Toleranz liegt und sich der Genauigkeit der Mittenfrequenz annähert.
Kommerzielle Innenalarmsysteme – akustische Benachrichtigung in Bürogebäuden, Einzelhandelsflächen und kontrollierten Innenräumen, in denen Mindestschalldruckschwellen erforderlich sind; Nicht geeignet für Brandschutzanwendungen, die eine UL/EN 54-Zertifizierung ohne zusätzliche Validierung auf Systemebene erfordern
Schwere Industriemaschinen – Warnungen vor Kollisionen, Kranbewegungen und Pressenbetrieb in Umgebungen mit mehr als 85 dB Umgebungsgeräuschen, in denen Standard-Summer nicht hörbar sind
Öffentliche Sicherheits- und Sicherheitsinfrastruktur – Perimetereinbruch, Aufstandsbekämpfung und Massenbenachrichtigungssysteme, die sofortige akustische Aufmerksamkeit erfordern
Marine-Bedienfeldanzeigen – akustische Alarme in geschlossenen Brückenkonsolen, Navigationsgeräten und Innenbedienfeldern mit IP-Schutzart; Nicht für direkte Witterungseinflüsse geeignet
Industrieanlagen auf engstem Raum – Fahrzeugannäherungswarnungen und Prozesswarnungen in geschlossenen Lager- und Fabrikumgebungen
Landwirtschaftliche Verarbeitungsgeräte für den Innenbereich – Betriebswarnungen bei Getreidehandhabungs-, Sortier- und Verpackungsmaschinen in geschlossenen Anlagen
Der MLT-8530-16R erfüllt eine spezifische Marktanforderung: Erzielung einer mit Durchgangslöchern vergleichbaren akustischen Leistung bei gleichzeitiger Beibehaltung der Effizienz der Oberflächenmontage. Mit 8,5 x 8,5 mm gehört diese Komponente zu den größten kommerziell erhältlichen elektromagnetischen SMD-Summern, bleibt jedoch wesentlich kleiner als 12 mm oder 16 mm Durchgangsloch-Alternativen mit ähnlicher Schalldruckfestigkeit. Für Hersteller, die sich auf SMT-Prozesse konzentrieren – sei es zur Kostenreduzierung, zur Automatisierungseffizienz oder zur Optimierung des Platinenplatzes auf komplexen mehrschichtigen Leiterplatten – macht diese Komponente keine Kompromisse bei der Hörbarkeit mehr erforderlich.
Die verschärfte Frequenztoleranz berücksichtigt einen subtilen, aber wichtigen Aspekt in professionellen Alarmsystemen. Wenn mehrere Summer gleichzeitig arbeiten, erzeugen Frequenzunterschiede hörbare Schlagmuster, die als beunruhigend oder mehrdeutig empfunden werden können. Die reduzierte Varianz des MLT-8530-16R minimiert diesen Effekt und erzeugt einen kohärenteren, verbindlicheren Klangcharakter – ein wichtiges Merkmal für Notfallbenachrichtigungssysteme, bei denen eine klare, eindeutige Alarmwahrnehmung von entscheidender Bedeutung ist.
Die Masse von 0,5 g – trotz der größeren Grundfläche identisch mit der des kleineren MLT-7525-16R – weist auf eine effiziente Materialausnutzung hin und deutet auf eine vergleichbare Vibrationsfestigkeit und mechanische Haltbarkeit hin. Die erweiterten Temperaturwerte unterstützen den Einsatz in thermisch anspruchsvollen Umgebungen, in denen Verbraucherkomponenten vorzeitig ausfallen würden.
MEIDI fertigt den MLT-8530-16R auf speziellen SMD-Montagelinien mit automatisierter Spulenwicklung, Lötung und akustischer Abstimmung. Unser Werk in Jiangsu arbeitet unter dem Qualitätsmanagement ISO 9001:2015, wobei in jeder Produktionsphase eine statistische Prozesskontrolle angewendet wird.
Jede Produktionscharge durchläuft eine umfassende Qualifizierung:
Akustische Überprüfung – 100 % SPL-Messung bei Nennspannung; Die Probencharge bestätigt 92,5–95,3 dB und überschreitet damit den Mindestwert von 85 dB
Frequenzstabilität – statistische Abtastung bei 2700 ± 200 Hz; Produktionsmuster messen konstant 2700 Hz, was auf die Genauigkeit der Mittenfrequenz hinweist
Spulenwiderstandsprüfung – 16 ± 3 Ω-Verifizierung; Messwerte typischerweise 15,7–16,4 Ω
Hochtemperaturlagerung – 48 Stunden bei +80 ± 2 °C; Vollständige Wiederherstellung der Parameter nach 2-stündiger Umgebungsstabilisierung
Lagerung bei niedrigen Temperaturen – 48 Stunden bei -30 ± 2 °C; verifizierte Aktivierung bei mindestens 2,5 V
Thermoschockwechsel – 5 Übergänge zwischen -30℃ und +80℃ mit 30-minütiger Verweildauer bei jedem Extrem
Validierung der mechanischen Beanspruchung – sinusförmige Vibration (10–55 Hz, 1,0 mm Amplitude, XYZ-Achsen, 0,5 Stunden kumulativ) und freier Fall aus 75 cm Höhe auf 10 mm Hartholz (3 Stöße)
Feuchtigkeitsbeständigkeit – 48 Stunden bei 50 ± 5 °C / 90–95 % relative Luftfeuchtigkeit mit 2-stündiger Erholung und elektrischer Charakterisierung
Lötwärmebeständigkeit – 250 ± 5 °C für 10 ± 0,5 Sekunden mit 2,0 mm Abstand zwischen Körper und Lötmittel
Eine Dokumentation zur RoHS- und REACH-Konformität ist auf Anfrage erhältlich. Chargenidentifikationscodes ermöglichen eine vollständige Rückverfolgbarkeit zum Produktionsdatum, zu Testaufzeichnungen und zu Rohstoffchargen.
F1: Wie schneidet der MLT-8530-16R im Vergleich zum 7,5-mm-MLT-7525-16R derselben Serie ab?
Beide Komponenten haben identische elektrische Parameter (16 Ω, 2,5–4,5 V, 2700 Hz) und die gleiche Höhe von 3,0 mm. Der MLT-8530-16R benötigt eine größere quadratische Grundfläche von 8,5 mm im Vergleich zu 7,5 mm beim MLT-7525-16R, mit entsprechend höherer akustischer Leistung – gemessen 92,5–95,3 dB gegenüber 86–88 dB. Die Auswahlentscheidung ist ein direkter Kompromiss zwischen der Verfügbarkeit der Leiterplattenfläche und dem erforderlichen Schalldruckpegel. Für Anwendungen, bei denen eine größere Grundfläche akzeptabel ist, bietet der MLT-8530-16R einen deutlich größeren akustischen Headroom. Beide Komponenten verfügen über die LCP-Reflow-Kompatibilität und die gleiche erweiterte Temperaturbewertung.
F2: Was ist die empfohlene Antriebsschaltung für den MLT-8530-16R?
Eine 2700-Hz-Rechteckwelle mit 50 % Tastverhältnis und 3,6 V Amplitude erzeugt maximale akustische Leistung. Die Impedanz von 16 Ω ermöglicht die direkte Ansteuerung vieler GPIO-Pins der MCU, sofern diese einen Spitzenstrom von ≥100 mA liefern können. Für Anwendungen, bei denen der GPIO-Strom begrenzt ist, bietet ein kleiner NPN-Transistor (z. B. 2N3904 oder BC547) mit einem 1-kΩ-Basiswiderstand und einer Flyback-Diode (1N4148) über der Spule einen robusten, kostengünstigen Treiber. Die Flyback-Diode schützt den Transistor vor induktiven Spannungsspitzen, die beim Schalten entstehen.
F3: Kann der MLT-8530-16R im Freien oder in feuchtigkeitsanfälligen Umgebungen verwendet werden?
Die Komponente selbst ist gemäß dem Feuchtigkeitsbeständigkeitstest für einen nicht kondensierenden Betrieb bei 90–95 % relativer Luftfeuchtigkeit ausgelegt (48 Stunden bei 50 °C / 95 % relative Luftfeuchtigkeit). Es ist jedoch nicht hermetisch verschlossen und sollte keiner direkten Feuchtigkeit oder Untertauchen ausgesetzt werden. Für Außenanwendungen sollte der Summer in einem IP-geschützten Gehäuse mit geeigneter akustischer Öffnung (z. B. einer Membran oder einem Labyrinth) montiert werden, die eine Schallübertragung ermöglicht und gleichzeitig das Eindringen von Wasser verhindert. MEIDI bietet Schutzbeschichtung als kundenspezifische Option für Großbestellungen an – wenden Sie sich an unser Technikteam, um die Anforderungen an den Schutz vor eindringendem Wasser zu besprechen.
F4: Welche Bedeutung hat die Frequenztoleranz von ±200 Hz im Vergleich zu ±300 Hz?
Die verschärfte Toleranz bedeutet eine Reduzierung der Häufigkeitsabweichung zwischen den Produktionschargen um 33 %. Bei Anwendungen mit nur einer Einheit ist der Unterschied wahrnehmungsmäßig subtil. In Installationen mit mehreren Einheiten – wie etwa Alarmzentralen mit mehreren Schallgebern, Sicherheitssystemen mit verteilten Meldegeräten oder Phased-Array-Akustikkonstruktionen – minimiert eine reduzierte Frequenzvariation hörbare Schwebungsmuster, die bei der Interaktion ähnlicher Töne auftreten. Das Ergebnis ist ein kohärenterer, professionellerer akustischer Charakter, der Konsistenz und Zuverlässigkeit vermittelt.
F5: Sind für OEM-Bestellungen kundenspezifische Frequenz- oder Impedanzvarianten verfügbar?
Ja. MEIDI unterstützt OEM-Anpassungen für Großbestellungen, einschließlich alternativer Resonanzfrequenzen (innerhalb von 2,0–4,0 kHz), benutzerdefinierten Spulenimpedanzwerten und speziellen Gehäusematerialien oder -farben. Mindestbestellmengen und Lieferzeiten variieren je nach Individualisierungsumfang. Kontaktieren Sie unser OEM-Supportteam mit Ihren Spezifikationen für eine Machbarkeitsbewertung und ein Angebot.
F6: Wie hoch ist die erwartete Betriebslebensdauer bei Dauererregung?
Die Standardqualifikation umfasst 96 Stunden Dauerbetrieb bei 25 °C mit einer Rechteckwelle mit 50 % Einschaltdauer bei Nennspannung. Für unbegrenzte Dauertonanwendungen empfiehlt MEIDI, den Arbeitszyklus auf 50 % zu begrenzen oder intermittierende Alarmmuster (z. B. 1 Sekunde an, 3 Sekunden aus) zu implementieren, um die Spulenerwärmung zu reduzieren und die Lebensdauer zu verlängern. Testdaten zur erweiterten Lebensdauer für bestimmte Betriebsbedingungen sind auf Anfrage erhältlich – kontaktieren Sie unser Anwendungstechnik-Team mit Ihrem angestrebten Arbeitszyklus und Umgebungstemperaturprofil.
Für eine vollständige technische Dokumentation, Empfehlungen zum PCB-Footprint, Referenztreiberschaltungen oder Mengenpreise wenden Sie sich bitte an den technischen Support von MEIDI. Für qualifizierte Entwicklungsprojekte stehen technische Muster zur Verfügung.
Unser Anwendungsentwicklungsteam antwortet in der Regel innerhalb eines Werktages mit Anleitungen zum Reflow-Profil, Hinweisen zur Integration von Schallschutzgehäusen und Design-in-Unterstützung, die auf Ihre spezifischen Produktanforderungen zugeschnitten ist.
