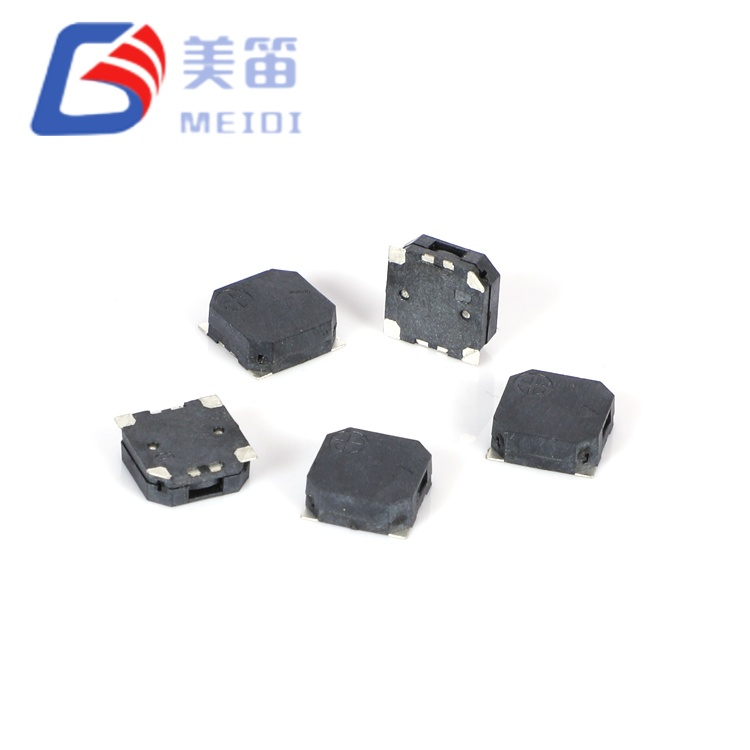

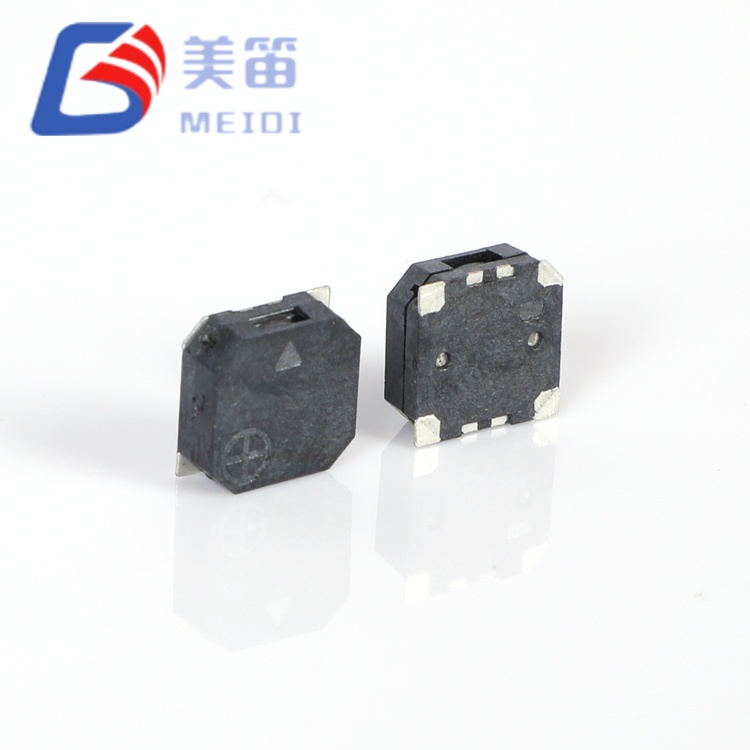

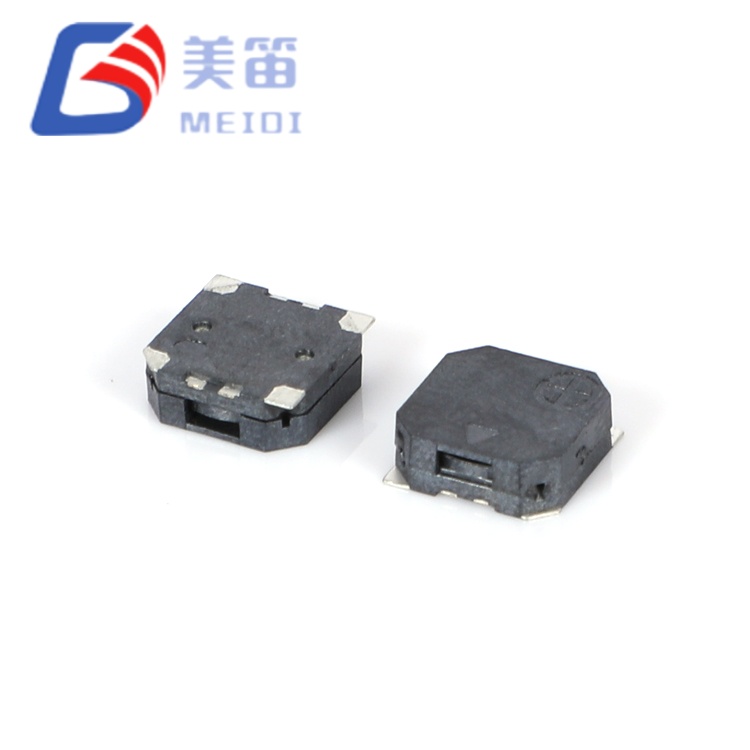

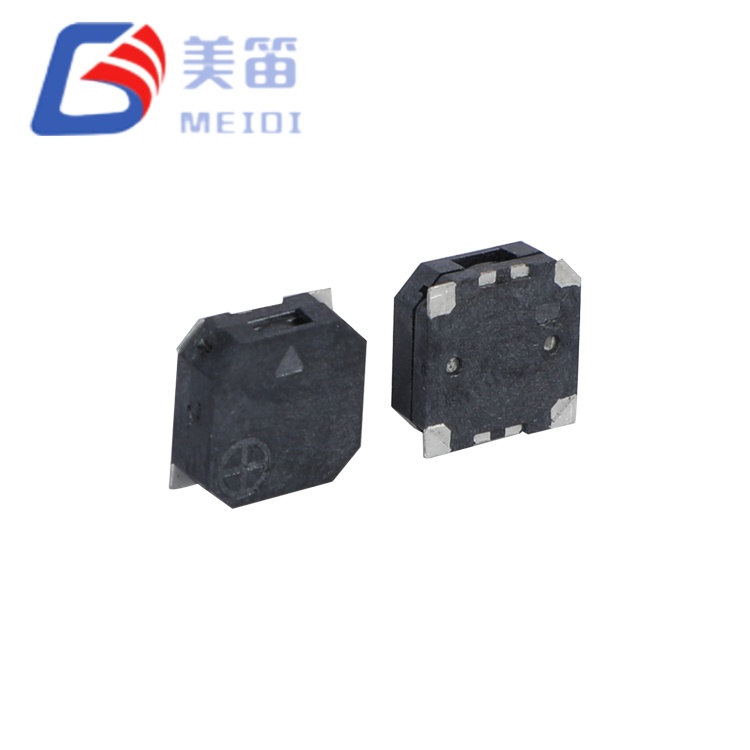

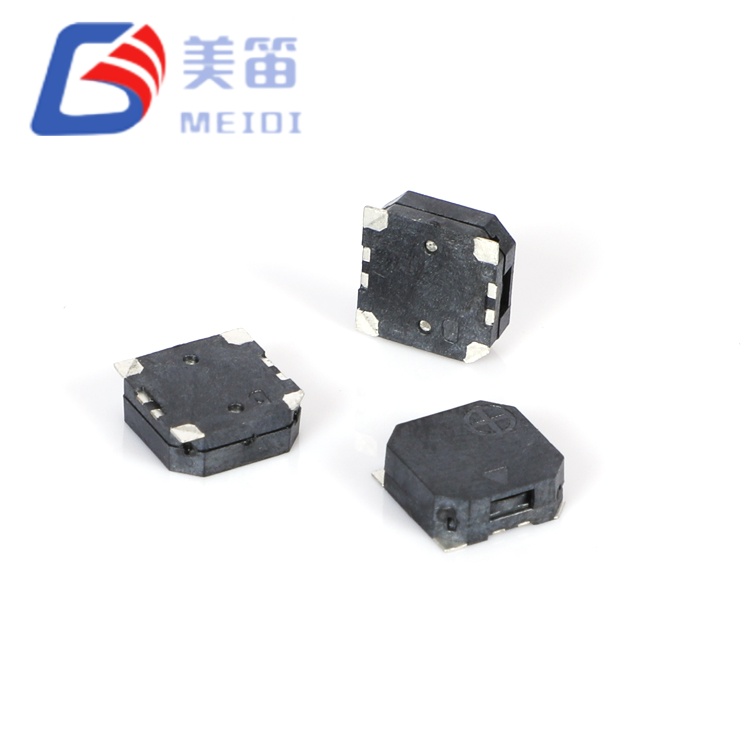

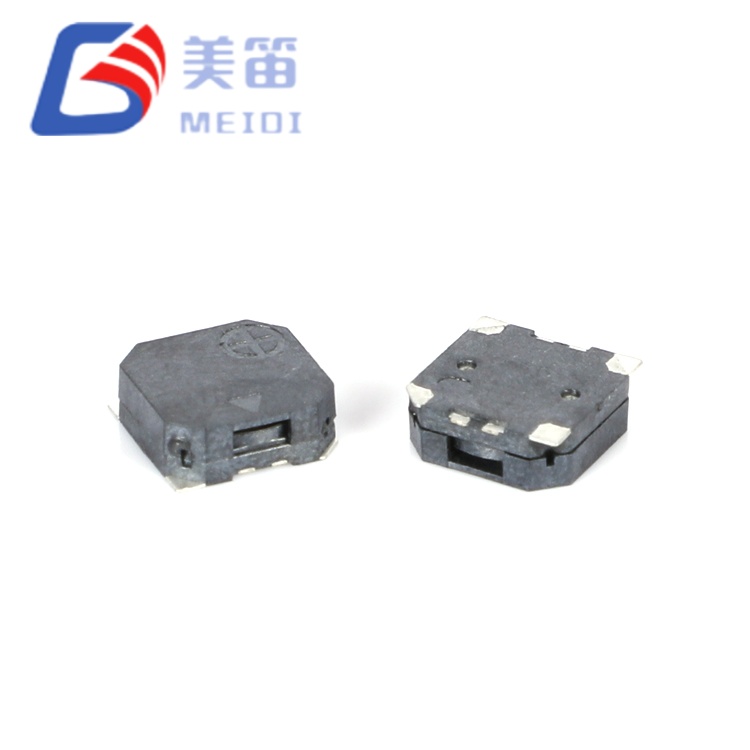

Der magnetisch-passive SMD-Summer MLT-7525-16R mit 7,5 x 7,5 x 2,5 mm Durchmesser stellt eine Weiterentwicklung des SMD-Summer-Portfolios von MLT dar und richtet sich an Anwendungen, bei denen sich die kompakte 5-mm-Serie als akustisch oder elektrisch unzureichend erweist. Mit einer Grundfläche von 7,5 × 7,5 mm und einer Höhe von 2,5 mm nimmt dieser passive elektromagnetische 16-Ω-3,6-V-SMD-Summer das 2,25-fache der Leiterplattenfläche seiner 5-mm-Gegenstücke ein und liefert gleichzeitig einen messbar höheren Schalldruck und eine breitere Spannungskompatibilität.
Die bedeutendste Abweichung von der 5-mm-Serie liegt in der elektrischen und akustischen Abstimmung. Die Nennspannung erhöht sich auf 3,6 V bei einer Betriebsspanne von 2,5–4,5 V und eignet sich direkt für einzellige Li-Ionen-Batterien (3,0–4,2 V nominal) und 5-V-Logiksysteme ohne Spannungsregelung. Die Resonanzfrequenz sinkt auf 2700 ± 300 Hz – ein Bereich, in dem das menschliche Gehör empfindlich bleibt, während mechanische und elektrische Umgebungsgeräusche typischerweise abnehmen, was das Signal-Rausch-Verhältnis in industriellen Umgebungen verbessert.
Der Spulenwiderstand von 16 ± 3 Ω ist eine bewusste Designentscheidung für den Betrieb mit höherer Spannung. Bei 3,6 V bleibt die Stromaufnahme ≤ 100 mA, während die größeren Spulenwindungen und die größere Membranfläche eine Ausgangsleistung von ≥ 85 dB erzeugen. Dieser Impedanzpegel eignet sich für Anwendungen, bei denen Treiberschaltungen mit 5-V-Schienen betrieben werden oder bei denen ein reduzierter Stromverbrauch Vorrang vor einer minimalen Komponentenanzahl hat.
Der von MEIDI hergestellte MLT-7525-16R verfügt über einen größeren Temperaturbereich als die 5-mm-Serie – für den Betrieb von -30 °C bis +70 °C und für die Lagerung von -40 °C bis +85 °C. Dieses erweiterte Sortiment unterstützt den Einsatz in Außengeräten, unbeheizten Gehäusen und Fahrzeuginnenraumanwendungen, bei denen die thermischen Abweichungen die üblichen Grenzwerte für Verbraucheranwendungen überschreiten. Kontaktieren Sie uns, um ein Angebot anzufordern oder eine Angebotsanfrage für Mengenpreise einzureichen.
Erweiterte 7,5 × 7,5-mm-Grundfläche mit 2,5-mm-Profil für hervorragende akustische Leistung in kompakter SMD-Form
Höhere Nennspannung 3,6 V mit 2,5–4,5 V Betriebsbereich – kompatibel mit 3,7 V Li-Ion und 5 V Logiksystemen
Niedrigere Resonanzfrequenz von 2700 ± 300 Hz – dringt Umgebungsgeräusche effektiver ein als 4-kHz-Alternativen
Erhöhter Schalldruck von ≥ 85 dB bei 10 cm für anspruchsvolle Industrie- und Sicherheitsanwendungen
16 ± 3 Ω Spulenwiderstand, optimiert für Antriebsschaltungen mit höherer Spannung und geringerem Strombedarf
Erweiterter Temperaturbereich: -30 °C bis +70 °C im Betrieb, -40 °C bis +85 °C Lagerung
Erweiterte akustische Membranfläche – Das quadratische 7,5-mm-Gehäuse bietet Platz für eine größere Vibrationsmembran als 5-mm-Varianten und erhöht so die Effizienz der Schalldruckerzeugung bei niedrigeren Frequenzen
2,7-kHz-Niederfrequenzresonanz – zielt auf das 2–3-kHz-Band ab, in dem sich die menschliche Hörempfindlichkeit mit reduzierten Umgebungsgeräuschen überschneidet, wodurch die Wahrnehmbarkeit in Industrie- und Außenumgebungen verbessert wird
3,6 V Nennspannung mit einem Bereich von 2,5–4,5 V – native Kompatibilität mit Li-Ionen-Zellen, 5-V-Logik und 12-V-Automobilsystemen durch einfache Widerstands- oder Transistoransteuerung
16 ± 3 Ω Impedanz für höhere Spannungseffizienz – geringere Stromaufnahme bei höheren Spannungen im Vergleich zu 12 Ω-Alternativen, was das Wärmemanagement in Treiberschaltungen erleichtert
Erweiterter Betriebsbereich von -30 °C bis +70 °C – übertrifft standardmäßige Untergrenzen von -20 °C und unterstützt Kaltstart- und Minus-Einsatzszenarien
Schwarzes LCP-Gehäuse mit 2,5 mm niedrigem Profil – sorgt für die Einhaltung der vertikalen Abstandsdisziplin und maximiert gleichzeitig das Volumen des internen akustischen Hohlraums
| Parameter | Wert |
| Produkttyp | Elektromagnetischer passiver SMD-Summer |
| Nennspannung | 3,6 V (o-p) |
| Betriebsspannung | 2,5 – 4,5 V (o-p) |
| Tonausgabe bei 10 cm | ≥ 85 dB |
| Betriebsstrom | ≤ 100 mA |

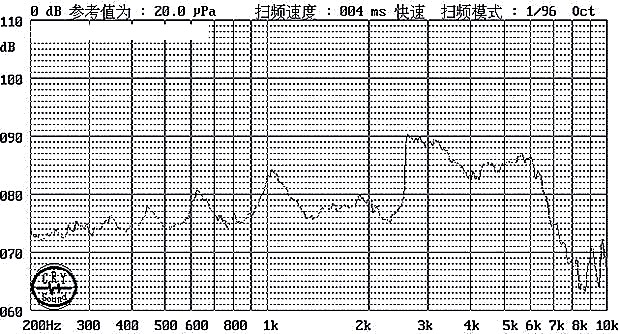

| Resonanzfrequenz | 2700 ± 300 Hz |
| Spulenwiderstand | 16 ± 3 Ω |
| Betriebstemperatur | -30 °C ~ +70 °C |
| Lagertemperatur | -40 °C ~ +85 °C |

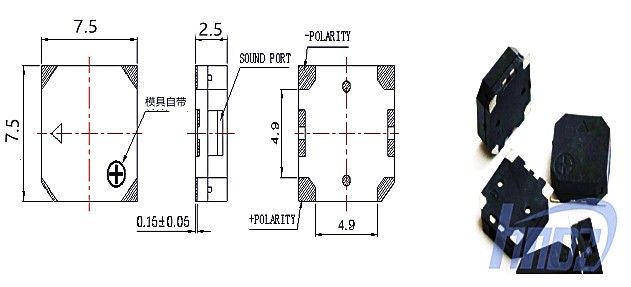

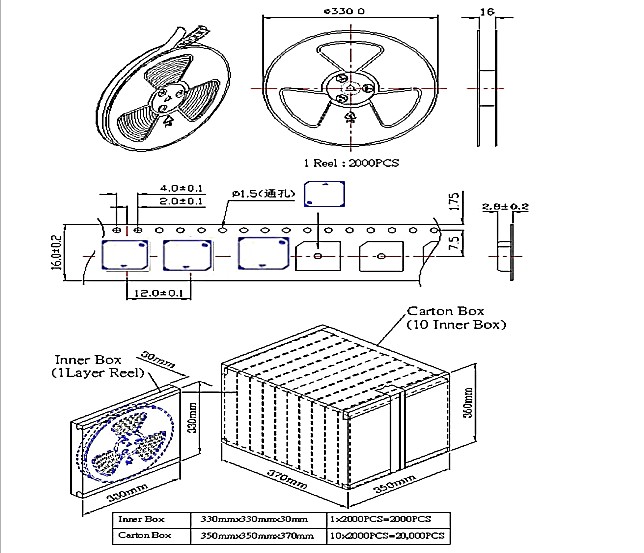

| Abmessungen (L × B × H) | 7,5 × 7,5 × 2,5 mm |
| Gewicht | 0,5 g |
| Gehäusematerial | Schwarzes LCP |
| Lötmethode (empfohlen) | Reflow: 255 ± 5 °C, 3 s; Vorheizen 180 °C, 40–70 s |
Der 7,5 x 7,5 x 2,5 mm große passive magnetische SMD-Summer nimmt eine besondere Position in der SMD-Summer-Landschaft ein: Er schließt die Lücke zwischen kompakten 5-mm-Geräten und sperrigen magnetischen Durchstecksummern. Für Ingenieure, die auf die Oberflächenmontage beschränkt sind, aber eine akustische Leistung benötigen, die über das hinausgeht, was 5-mm-Gehäuse liefern können, bietet dieser elektromagnetische passive 16-Ω-3,6-V-SMD-Summer eine praktikable Zwischenlösung.
Besondere Aufmerksamkeit verdient die Frequenzauswahl. Bei 2700 Hz arbeitet der MLT-7525-16R unterhalb des 4-kHz-Clusters, wo sich die meisten kompakten Summer konzentrieren. Dies ist in zweierlei Hinsicht wichtig: Erstens breiten sich niedrigere Frequenzen über kurze Distanzen mit geringerer atmosphärischer Dämpfung aus; Zweitens weisen industrielle Umgebungen typischerweise eine geringere spektrale Rauschdichte im 2–3-kHz-Band auf als im 4-kHz-Bereich, wo Kühlventilatoren, Schaltnetzteile und digitale Elektronik erhebliche Störungen erzeugen.
Die 16-Ω-Impedanz führt ein anderes Antriebsschaltungsparadigma ein als die 12-Ω-Serie. Während die direkte GPIO-Ansteuerung von 3,3-V-Mikrocontrollern weniger praktisch ist (der Strom würde die typischen 25-mA-Pin-Grenzwerte überschreiten), lässt sich die höhere Impedanz natürlich mit 5-V-Logik, dedizierten Treiber-ICs oder einfachen Transistorstufen kombinieren, die mit Li-Ionen- oder geregelten Netzteilen betrieben werden. Das resultierende System erreicht aufgrund geringerer Stromtransienten häufig eine bessere elektromagnetische Verträglichkeit.
Die Masse von 0,5 g – das Fünffache der 0,1 g der 5-mm-Varianten – trägt zur mechanischen Robustheit bei. Die erhöhte Trägheit widersteht vibrationsinduzierten Mikrofoneffekten und sorgt für eine stabilere akustische Ausgabe unter mechanischen Schockbedingungen. Fordern Sie ein Muster an, um die Niederfrequenzpenetration in Ihrer Zielumgebung zu bewerten.
Alarmsysteme für Industriemaschinen – Not-Aus-, Fehler- und Überlastwarnungen in CNC-Maschinen, Pressen und Materialtransportgeräten, bei denen der Umgebungsgeräuschpegel 70 dB übersteigt
Telekommunikationsinfrastruktur im Freien – Warnungen vor Schrankeinbrüchen, Stromausfällen und thermischen Abweichungen in Basisstationen, Repeatern und Netzwerkknoten
Innensysteme für Nutzfahrzeuge – Rückfahrwarner, Sicherheitsgurt-Erinnerung und Ladetürwarnungen in Transportern, Lastkraftwagen und Baumaschinen
Land- und Baumaschinen – Betriebszustands- und Sicherheitsgrenzwarnungen bei Traktoren, Baggern und Erntemaschinen, die Vibrationen und Staub ausgesetzt sind
Unterbrechungsfreie Stromversorgung (USV) – Batteriemodus-, Überlast- und Wartungswarnungen in Rechenzentren und Notstromsystemen für medizinische Zwecke
Ausrüstung für die Kühlkettenlogistik – Temperaturbruch- und Türöffnungsalarme in Kühltransportbehältern und begehbaren Gefrierschränken
MEIDI wendet bei der gesamten Produktion der MLT-Serie konsistente Zuverlässigkeitsprotokolle an, wobei der MLT-7525-16R derselben umfassenden Belastungsprüfung unterzogen wird:
•Klimabeständigkeitsvalidierung – 48-stündige Hochtemperaturlagerung bei +80 ± 2 °C, 48-stündige Tieftemperaturlagerung bei -30 ± 2 °C und 5-Zyklen-Thermoschock (-30 °C ↔ +80 °C, 30-minütige Verweildauer)
•Mechanische Belastungsprüfung – sinusförmige Vibration (10–55 Hz, 1,0 mm Amplitude, XYZ-Achsen, 0,5 Stunden kumulativ) und 75 cm freier Fall auf 10 mm Hartholz (3 Stöße)
•Überprüfung der Feuchtigkeitsbeständigkeit – 48-stündige Konditionierung bei 50 ± 5 °C / 90–95 % relative Luftfeuchtigkeit, gefolgt von einer 2-stündigen Umgebungserholung und vollständiger elektrischer Charakterisierung
•Bestätigung der Lötintegrität – Lötwärmebeständigkeit bei 250 ± 5 °C für 10 ± 0,5 Sekunden (2,0 mm Abstand zwischen Gehäuse und Lötstelle) sowie vollständige Einhaltung des Reflow-Profils

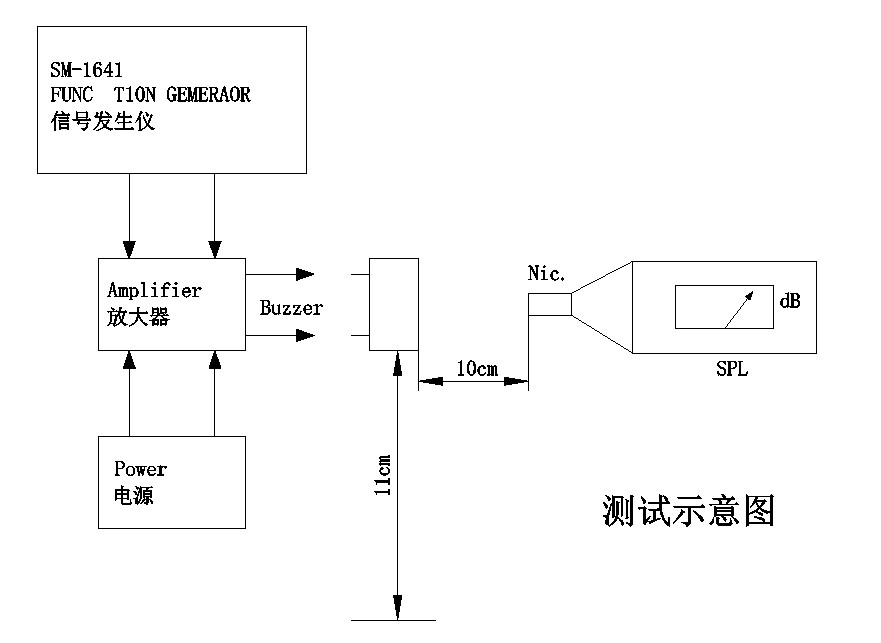

Beispiellose Testdaten (10 Einheiten, 3,6-V-Standardantrieb, 10 cm) bestätigen: Schalldruck 87,3–89,5 dB, Strom 71,0–72,7 mA, Frequenz 2705–2735 Hz, Impedanz 16,0–16,7 Ω – alles innerhalb der Spezifikationstoleranzen.
1. Warum verwendet der MLT-7525-16R 16 Ω statt der 12 Ω, die bei kleineren SMD-Summern üblich sind?
Die 16-Ω-Spule ist für die Nennspannung von 3,6 V und den Betriebsbereich von 2,5–4,5 V optimiert. Bei diesen Spannungen würde eine 12-Ω-Spule einen übermäßigen Strom ziehen (bis zu 300 mA bei 3,6 V), die Standardtreiberkapazitäten überschreiten und unerwünschte Wärme erzeugen. Die Impedanz von 16 Ω hält einen Strom von ≤ 100 mA aufrecht und ermöglicht gleichzeitig ausreichend Spulenwindungen, um die größere Membran mit 2,7 kHz anzutreiben. Dies stellt eher eine Optimierung auf Systemebene als eine einfache Widerstandswahl dar.
2. Kann der MLT-7525-16R direkt von einem 3,3-V-Mikrocontroller-GPIO angesteuert werden?

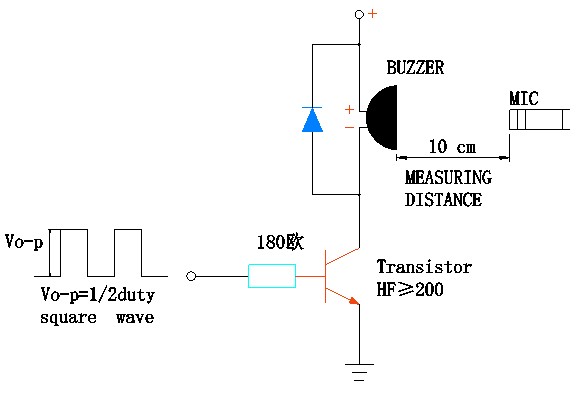

Nicht empfohlen. Bei 3,3 V würde eine 16-Ω-Spule etwa 206 mA verbrauchen – weit über dem typischen Grenzwert von 20–25 mA für Standard-MCU-Pins und mit der Gefahr einer dauerhaften Beschädigung. Es ist eine einfache NPN-Transistor- oder MOSFET-Treiberstufe erforderlich. Für 5-V-Systeme sorgt ein 180-Ω-Basiswiderstand mit einem Allzwecktransistor (HF ≥ 200) für eine ausreichende Ansteuerung, ähnlich der zur Charakterisierung verwendeten Standardtestschaltung.
3. Wie schneidet die 2,7-kHz-Frequenz im Vergleich zu 4-kHz-Summern in praktischen Anwendungen ab?
Die Resonanzfrequenz von 2,7 kHz bietet eine bessere Durchdringung in lauten Umgebungen und reduzierte gerichtete Strahlung im Vergleich zu 4 kHz. Die menschliche Hörempfindlichkeit ist zwischen diesen Frequenzen vergleichbar (beide liegen im empfindlichsten Bereich von 2–5 kHz). Der Hauptkompromiss besteht in der physikalischen Größe: Um eine Resonanz von 2,7 kHz in einem kompakten Gehäuse zu erreichen, ist eine größere Membran erforderlich, die im 7,5-mm-Gehäuse untergebracht werden kann. Für Anwendungen, bei denen 4-kHz-Summer aufgrund von Umgebungsgeräuschen nicht hörbar sind, bietet der MLT-7525-16R einen direkten Upgrade-Pfad.
4. Welche Bedeutung hat die Lagertemperatur von -40 °C?
Der erweiterte Lagerbereich bis -40 °C unterstützt die Kühlkettenlogistik, Geräte in großer Höhe und im Winter gelagerte Maschinen, bei denen die Standardgrenzwerte von -30 °C während des Transports oder in Leerlaufzeiten überschritten werden können. Die Betriebsgrenze liegt weiterhin bei -30 °C, d. h. das Gerät sollte nicht aktiv unterhalb dieser Temperatur betrieben werden, kann aber auch Lagerungsausschläge bis -40 °C ohne Leistungseinbußen überstehen. Diese Unterscheidung ist von entscheidender Bedeutung für Anwendungen in der Luft- und Raumfahrt, in der Arktis und an kryogen angrenzende Anwendungen.
5. Eignet sich der MLT-7525-16R als Ersatz für Durchsteck-Magnetsummer in bestehenden Designs?
Ja, mit Überarbeitung des PCB-Layouts. Der 7,5-mm-SMD-Footprint nimmt eine vergleichbare Platinenfläche ein wie viele 9-mm- und 12-mm-Through-Hole-Summer und macht Bohrlöcher und manuelles Einsetzen überflüssig. Die Schalldruckgarantie von ≥ 85 dB bietet Designspielraum für industrielle Alarmanwendungen. Der primäre Entwurfsaspekt ist die Ansteuerschaltung: Durchgangs-Summer arbeiten häufig mit 12 V und internen Oszillatoren, während der MLT-7525-16R eine externe 2,7-kHz-Anregung bei 3,6 V erfordert. Ein einfacher Oszillator oder MCU-PWM-Ausgang ersetzt den selbstoszillierenden Antrieb, der zuvor vom aktiven Summer bereitgestellt wurde.
Kontaktieren Sie MEIDI für wettbewerbsfähige Angebote, technische Muster und OEM/ODM-Anpassungen. Unser Anwendungsteam kann Sie beim Design von Treiberschaltungen für 5-V- und Li-Ionen-Systeme, bei der Modellierung von akustischen Gehäusen und bei der Optimierung des Reflow-Profils für Ihre Produktionslinie unterstützen.
