Der HNB09A12 wurde für den nativen Betrieb an 12-V-DC-Bussen entwickelt und liefert einen Alarmton von mindestens 85 dB bei 2700 Hz, ohne dass eine Spannungsregelung oder externe Antriebskomponenten erforderlich sind. Sein Betriebsbereich von 8 bis 16 V deckt den Kaltstartdurchhang in Kraftfahrzeugen (bis zu 8 V) und Überspannungstransienten von Lichtmaschinen (bis zu 16 V) ab und macht ihn zu einer zuverlässigen Wahl für Fahrzeugzubehörsysteme, landwirtschaftliche Maschinen, Schiffsschalttafeln und industrielle Steuermodule.

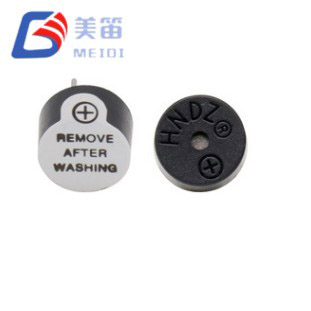

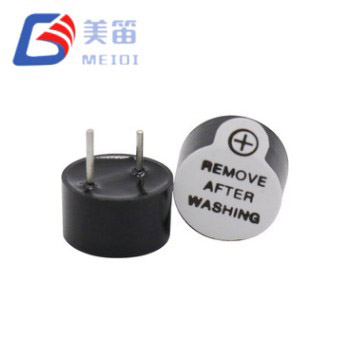

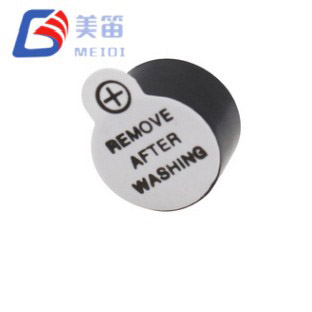

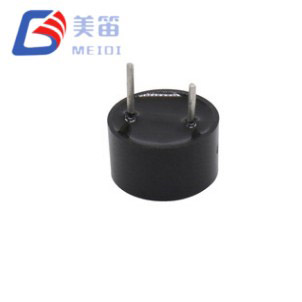

Dieser im MEIDI-Werk in Jiangsu hergestellte aktive Summer mit 9 mm Durchmesser wiegt nur 0,75 g und reduziert die Trägheitsbelastung der Leiterplatten in Umgebungen mit starken Vibrationen. Der integrierte Oszillator und die Durchgangslochkonstruktion eliminieren die externe PWM-Erzeugung und sorgen für eine robuste mechanische Verankerung. Jede Produktionseinheit wird einer 100-prozentigen akustischen und elektrischen Überprüfung unterzogen. Die Beispieldaten zeigen, dass der Schalldruckpegel konstant über 87 dB liegt und die Stromaufnahme bei 12 V unter 27 mA liegt.
| Parameter | Wert |
| Nennspannung | 12 VDC |
| Betriebsspannungsbereich | 8 – 16 VDC |
| Schalldruckpegel | ≥ 85 dB |
| Resonanzfrequenz | 2700 ± 300 Hz |
| Betriebsstrom | ≤ 30 mA |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ |
| Lagertemperatur | -30 ℃ ~ +80 ℃ |

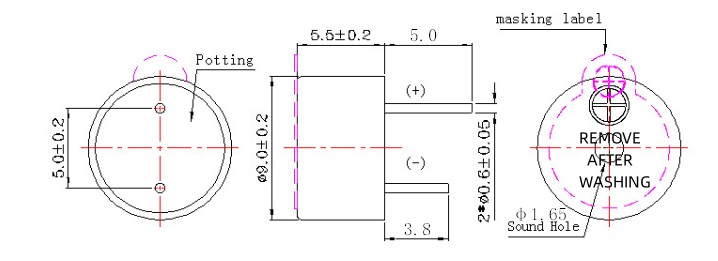

| Abmessungen | 9,0 × 5,5 mm (Durchmesser × H) |
| Gewicht | 0,75 g |
| Gehäusematerial | Schwarzes PBT |
| Montageart | Durchgangsloch |
Der 9-mm-5-V-elektromagnetische Aktiv-Summer ist ein selbstgesteuerter elektromagnetischer Aktiv-Summer, der für 12-V- und 24-V-Industriearchitekturen entwickelt wurde. Im Gegensatz zu Niederspannungsvarianten, die Abwärtswandler oder Widerstandsteiler von Standard-Industrieschienen erfordern, wird dieser elektromagnetisch aktive 12-V-Durchgangssummer ohne Zwischenregelung direkt an Autobatterien, SPS-E/A-Module und die Schiffsstromverteilung angeschlossen.
Der minimale Betriebsschwellenwert von 8 V gewährleistet eine zuverlässige Aktivierung beim Anlassen des Motors, wenn die Batteriespannung vorübergehend unter 10 V fallen kann. Der obere Grenzwert von 16 V berücksichtigt Überspannungsereignisse des Generators und bietet Spielraum für 24-V-Systeme mit einem einfachen Vorwiderstand. Diese Spannungsfestigkeit macht in vielen Installationen die Notwendigkeit aktiver Klemm- oder TVS-Dioden überflüssig, was die Stückliste vereinfacht und Fehlerquellen reduziert.
Mit einem Durchmesser von 9,0 mm und einer Höhe von 5,5 mm nimmt der HNB09A12 eine kompakte Grundfläche ein, die in herkömmliche 9-mm- und 12-mm-Schalttafelausschnitte passt. Seine Masse von 0,75 g – etwa 56 % leichter als 12 mm × 7,5 mm-Alternativen – reduziert die Belastung der Lötverbindung bei Vibrationen und Stößen, ein wichtiger Vorteil bei Fahrzeug- und Maschinenanwendungen, bei denen es häufig zu Biegungen von Leiterplatten kommt.
Der integrierte Oszillator erzeugt bei Gleichstromanwendung einen festen 2700-Hz-Ton, wodurch die PWM-Timer des Mikrocontrollers entlastet werden und externe Timing-Kondensatoren überflüssig werden. Das schwarze PBT-Gehäuse widersteht Wellenlöten bei 255 °C und manueller Nachbearbeitung bei 360 °C ohne Verformung und unterstützt sowohl die automatisierte Montage als auch die Reparatur vor Ort.
Native 12-V-Buskompatibilität – arbeitet direkt mit 12-V-Gleichstromsystemen in Automobilen, Industrie und Schifffahrt ohne Spannungsumwandlungsschaltungen
Großer Überlebensbereich von 8–16 V – verträgt Spannungseinbrüche bei Kaltstart, Lichtmaschinenüberspannung und ungeregelte 24-V-Systeme mit passivem Abfall
Eingebauter Oszillator mit festem 2700-Hz-Ausgang – keine MCU-PWM-Pin-Zuweisung oder externe Timing-Komponenten erforderlich
Ultraleichte Masse von 0,75 g – minimiert die Trägheitsbelastung der Leiterplatte bei vibrationsanfälligen Fahrzeug- und Maschinenanwendungen
Durchgehende mechanische Verankerung – die Kabelbefestigung durch die Platine hält anhaltenden Stößen und thermischen Wechseln stand
Reparaturtolerantes PBT-Gehäuse – ausgelegt für Wellenlöten bei 255 °C und manuelle Nacharbeit bei 360 °C ohne Maßverzerrung
| Parameter | Wert | Testbedingungen |
| Nennspannung | 12 VDC | Bei 25 ℃ |
| Betriebsspannung | 8 – 16 VDC | Kontinuierlich |

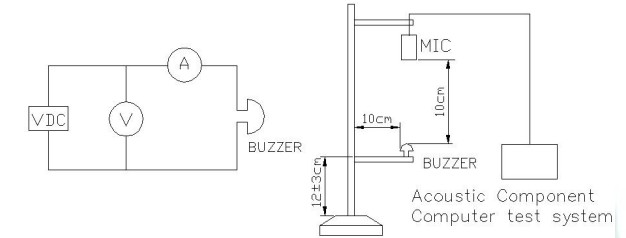

| Tonausgabe | ≥ 85 dB | Bei 12 VDC, 10 cm, Freifeld |
| Resonanzfrequenz | 2700 ± 300 Hz | Bei Nennspannung |
| Betriebsstrom | ≤ 30 mA | Bei 12 VDC |
| Spulenwiderstand | ~400 Ω (typisch) | Bei 25 ℃, Gleichstrom |
| Aufstiegszeit | < 50 ms | Bis 90 % Schalldruck |
| Erfordernis | HNB09A12 Vorteil |
| Entfernen Sie den Spannungsregler vom 12-V-/24-V-Bus | Nativer 12-V-Betrieb; Der Bereich von 8–16 V umfasst Batterieentladung und Lichtmaschinenüberspannung |
| Reduzieren Sie die Stücklistenkosten in der Automobilindustrie mit hohen Stückzahlen | Kein Abwärts-IC, keine Induktivität oder kein Kondensator erforderlich; direkte Kabel-zu-Bus-Verbindung |
| Spannungseinbruch im Kaltstart überstehen | Ein Minimum von 8 V gewährleistet die Aktivierung beim Motorstart, wenn die Batteriespannung unter 10 V fällt |
| Passen Sie ältere 9-mm-/12-mm-Summerausschnitte an | Der Durchmesser von 9,0 mm gewährleistet die mechanische Kompatibilität mit bestehenden Paneldesigns |
| Minimieren Sie die Masse der Leiterplatte in Vibrationsumgebungen | 0,75 g – etwa 56 % leichter als 12 mm × 7,5 mm-Alternativen |
Dieses Modell belegt eine bestimmte Spannungsstufe innerhalb der aktiven Summer-Familie von MEIDI. Während 3-V- und 5-V-Varianten Logikpegel- und batteriebetriebene Anwendungen bedienen, stellt der HNB09A12 eine direkte Brücke zu 12-V-Leistungsarchitekturen für schwere Geräte und Automobile. Systementwickler profitieren von einer geringeren Komponentenanzahl, geringeren Montagekosten und einer verbesserten Zuverlässigkeit durch den Wegfall aktiver Regelungsstufen.
Bei 24-V-Businstallationen sorgt ein einzelner Vorwiderstand (470 Ω bis 680 Ω, je nach Toleranz) für eine einfache Strombegrenzung, wodurch die ≤30-mA-Spezifikation des Summers erhalten bleibt, ohne dass komplexe Schaltkreise hinzugefügt werden müssen.
12-V-Zubehörsysteme für Kraftfahrzeuge – Sicherheitsgurtwarnungen, Warnungen bei geöffneter Tür, Rückwärtsannäherungstöne und Signaltöne beim Einschalten des Zündschlüssels in Personenkraftwagen und Nutzfahrzeugflotten
Land- und Baumaschinen – Bedieneranwesenheitsalarme, hydraulische Fehleranzeigen und Gerätepositionswarnungen in Traktoren, Baggern und Erntemaschinen
Schalttafeln für Schiffe und Wohnmobile – Bilgenpumpenalarme, Warnungen zum Trennen der Landstromversorgung und Warnungen zum Batteriestand in 12-V-Gleichstrom-Boots- und Wohnwagensystemen
12-V-Industriesteuerungsmodule – Alarme für die Sensorschnittstelle bei niedriger Spannung, 12-V-Gleichstrom-Aktuatorstatustöne und kompakte Automatisierungssubsysteme, die mit 12-V-Batterien oder geregelten Netzteilen betrieben werden
12-V-USV-Systeme mit kleinem Formfaktor – kompakte Batterie-Backup-Einheiten, tragbare Kraftwerke und unterbrechungsfreie 12-V-DC-Stromversorgungen, bei denen Platz und Gewicht begrenzt sind
Solarladeregler und Wechselrichter – Array-Fehlertöne, Batterietrennwarnungen und Lastabwurfbenachrichtigungen in netzunabhängigen Installationen

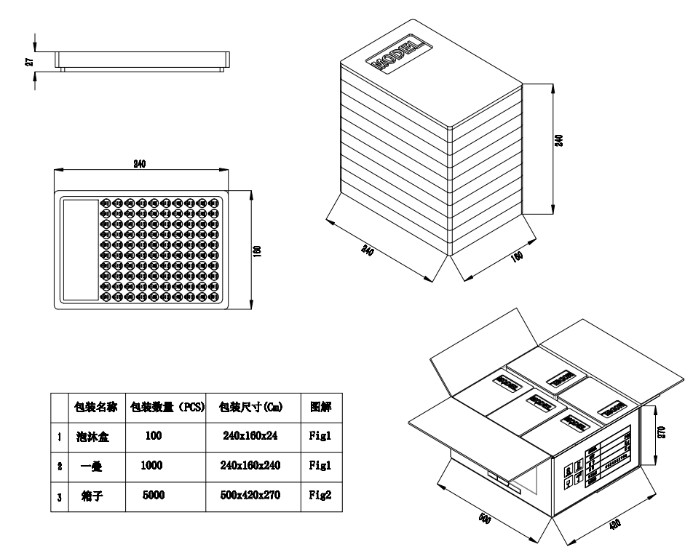

MEIDI produziert den elektromagnetischen aktiven 9-mm-5-V-Summer auf speziellen Durchgangsmontagelinien mit In-Prozess-Inspektion in jeder Phase – Spulenwicklung, Magnetmontage, Oszillatorabstimmung und Verkapselung. Unser Produktionsstandort in Jiangsu folgt den ISO 9001-Protokollen und verfügt über automatisierte Testgeräte zur Überprüfung der elektrischen Parameter und der akustischen Leistung jeder Einheit.
Die Qualifizierung auf Chargenebene umfasst:
Hochtemperaturlagerung – 48 Stunden bei +80 ± 2 ℃; Vollständige Wiederherstellung der Parameter nach 2-stündiger Umgebungsstabilisierung
Tieftemperaturlagerung – 48 Stunden bei -30 ± 2 ℃; verifizierte Kaltstartaktivierung bei mindestens 8 V
Thermoschockwechsel – 5 Zyklen zwischen -30 ℃ und +80 ℃ mit 30-minütiger Verweildauer pro Extrem
Validierung der mechanischen Belastung – sinusförmige Vibration (10–55 Hz, 1,0 mm Amplitude, XYZ-Achsen, 0,5 Stunden kumulativ) und 75 cm freier Fall auf 10 mm Hartholz (3 Stöße)
Feuchtigkeitsbeständigkeit – 48 Stunden bei 50 ± 5 ℃ / 90–95 % relative Luftfeuchtigkeit, gefolgt von einer 2-stündigen Erholung und elektrischen Charakterisierung
Lötwärmebeständigkeit – 250 ± 5 ℃ für 10 ± 0,5 Sekunden mit 2,0 mm Abstand zwischen Gehäuse und Lötzinn

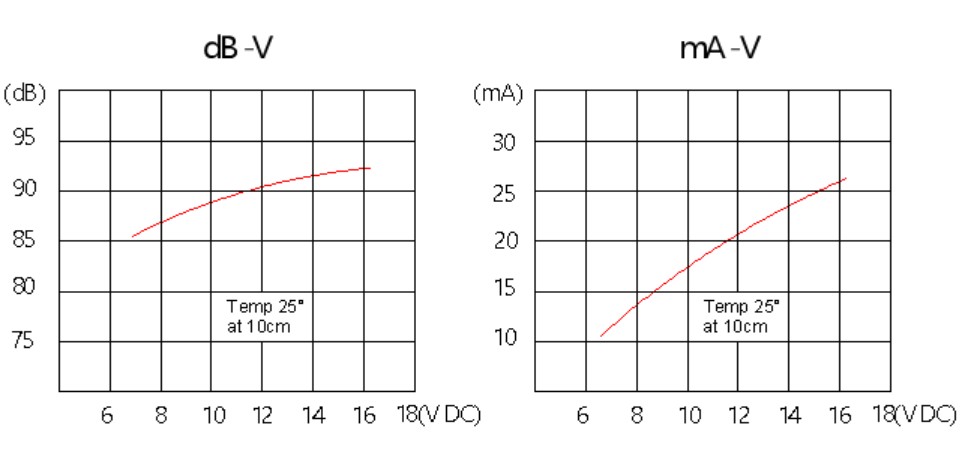

Probenchargendaten (n=10) bestätigen eine konsistente Leistung: Schalldruck 87,3–89,7 dB, Strom 24,9–26,5 mA, Frequenz 2677–2723 Hz – alle Parameter liegen eng innerhalb der Spezifikationsfenster. Zu den Zertifizierungen gehören RoHS, REACH und UL94 V-0 für das Gehäusematerial.
F1: Kann der HNB09A12 ohne zusätzliche Komponenten an einem 24-V-Industriebus betrieben werden?
Ja, mit einem Vorwiderstand in Reihe. Bei einer Nennspannung von 24 V begrenzt ein 470-Ω-1-W-Widerstand den Strom auf etwa 25 mA – innerhalb der ≤30-mA-Spezifikation. Bei ungeregelten 24-V-Systemen (Bereich 20–28 V) bietet ein 680-Ω-Widerstand Spielraum. Alternativ kann eine einfache Zenerdiodenklemme oder ein Low-Drop-Regler für Dauertonanwendungen verwendet werden, bei denen die Verlustleistung des Widerstands unerwünscht ist. Das absolute Maximum von 16V darf ohne Strombegrenzung nicht überschritten werden.
F2: Wie funktioniert die 2700-Hz-Frequenz in Motorraum- oder Maschinenkabinenumgebungen?
Die Resonanzfrequenz von 2,7 kHz liegt unterhalb des dominanten Geräuschspektrums von Dieselmotoren (typischerweise 3–8 kHz Grund- und Oberwellen) und Hydraulikpumpen (Breitband über 4 kHz). Diese spektrale Positionierung verbessert das Signal-Rausch-Verhältnis in Motorräumen in der Landwirtschaft, im Baugewerbe und in der Schifffahrt, in denen höherfrequente Summer möglicherweise verdeckt sind. Der 2700-Hz-Ton breitet sich auch über die für Fahrzeugkabinen typischen kurzen Entfernungen mit weniger atmosphärischer Dämpfung aus als 4-kHz-Alternativen.
F3: Welches ist die empfohlene Betriebspraxis für Umgebungen mit hohen Temperaturen?
Der HNB09A12 ist für den Dauerbetrieb von -20 °C bis +70 °C ausgelegt. Bei Temperaturen, die sich der Obergrenze von +70 °C nähern, erzeugen die Widerstandsverluste der Spule zusätzliche Wärme, die die thermische Belastung der Umgebung verstärkt. Für den Dauereinsatz bei hohen Temperaturen empfiehlt MEIDI, am unteren Ende des 8–16-V-Bereichs zu arbeiten, um die Spulenverluste zu minimieren, oder ein Arbeitszyklus-Warnmuster anstelle eines Dauertons zu implementieren, um die akkumulierte thermische Belastung zu reduzieren. Für spezifische Hochtemperatur-Zuverlässigkeitsdaten wenden Sie sich bitte an die Anwendungstechnik des Werks.
F4: Ist der HNB09A12 Pin-kompatibel mit älteren 9-mm- und 12-mm-Durchsteck-Summern anderer Hersteller?
Der Gehäusedurchmesser von 9,0 mm passt in standardmäßige 9-mm-Frontplattenausschnitte und die meisten 12-mm-Ausschnitte mit minimalem Spalt. Stiftabstand und -durchmesser entsprechen den branchenüblichen Konventionen für Durchgangsloch-Summer und ermöglichen so den direkten Austausch in vielen älteren Designs. Zur Überprüfung der Querverweise stellt MEIDI auf Anfrage Pinbelegungszeichnungen und Dimensionsvergleichsblätter zur Verfügung. Für nicht standardmäßige PCB-Layouts ist eine kundenspezifische Anschlussformung (gerade, geknickt oder versetzt) verfügbar.
F5: Wie wirkt sich der kompakte 9-mm-Formfaktor auf die Widerstandsfähigkeit gegen Vibrationen und Stöße aus?
Die Masse von 0,75 g und der reduzierte Durchmesser von 9 mm tragen im Vergleich zu größeren 12-mm-Alternativen zu einer geringeren Trägheitsbelastung der Lötstellen bei mechanischen Stößen und Vibrationen bei. Die kleinere Membranfläche und die geringere bewegte Masse reduzieren außerdem Mikrofoneffekte – unerwünschte mechanische Schwingungseinkopplung in die akustische Ausgabe – und tragen dazu bei, die Klangklarheit in vibrationsanfälligen Umgebungen aufrechtzuerhalten. Für Anwendungen, bei denen die Vibrationen das standardmäßige Industrieniveau überschreiten, empfiehlt MEIDI, die Montageausrichtung zu bewerten und mechanische Isolationstüllen in Betracht zu ziehen, um die Biegung der Leiterplatte vom Summergehäuse zu entkoppeln.
Für technische Datenblätter, Anwendungshinweise für 12-V-/24-V-Treiberschaltungen, Überprüfung von Querverweisen oder Mengenpreise für Automobil- und Industrieprogramme wenden Sie sich bitte an den technischen Support von MEIDI.
Die Anwendungstechnik von MEIDI antwortet in der Regel innerhalb eines Werktages auf technische Anfragen mit Treiberschaltplänen, Spannungsabfallwiderstandsberechnungen und Dokumentation zur Automobilkonformität.
