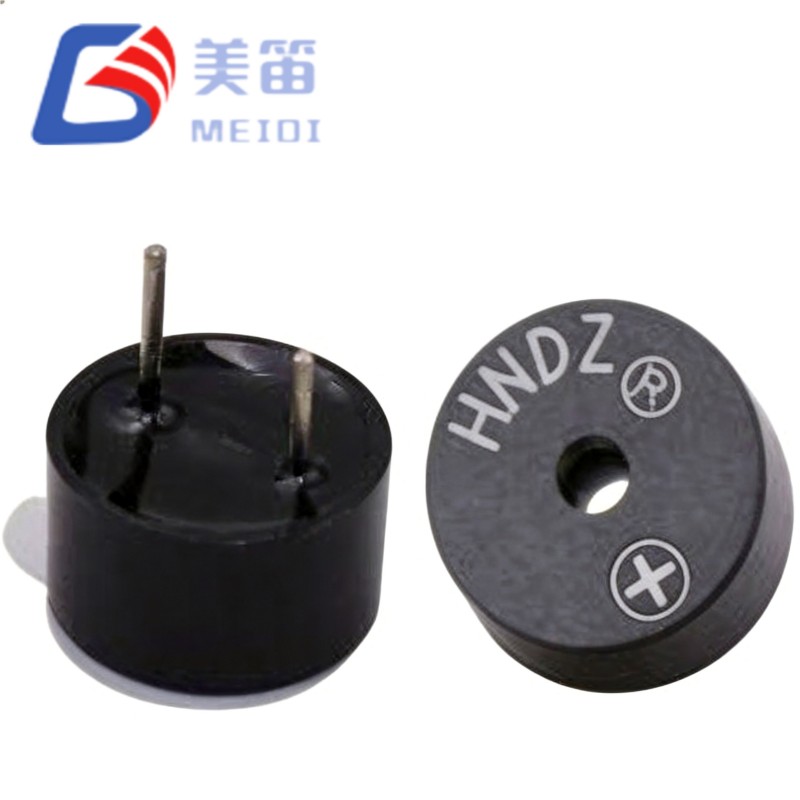

Drei Spannungsvarianten – 3 V (1,5–4,5 V), 5 V (3–7 V) und 12 V (8–16 V) – mit derselben Resonanzfrequenzspezifikation von 2700 ± 300 Hz
Integrierte Oszillatorschaltung – Gleichstromanwendung erzeugt einen Festtonausgang ohne externe PWM oder Signalgenerator
≥85 dB Schalldruck bei 10 cm – spezifiziertes Minimum für alle drei Varianten bei den jeweiligen Nennspannungen
Schwarzes PBT-Gehäuse; Betriebstemperatur -20 °C bis +70 °C, Lagertemperatur -30 °C bis +80 °C

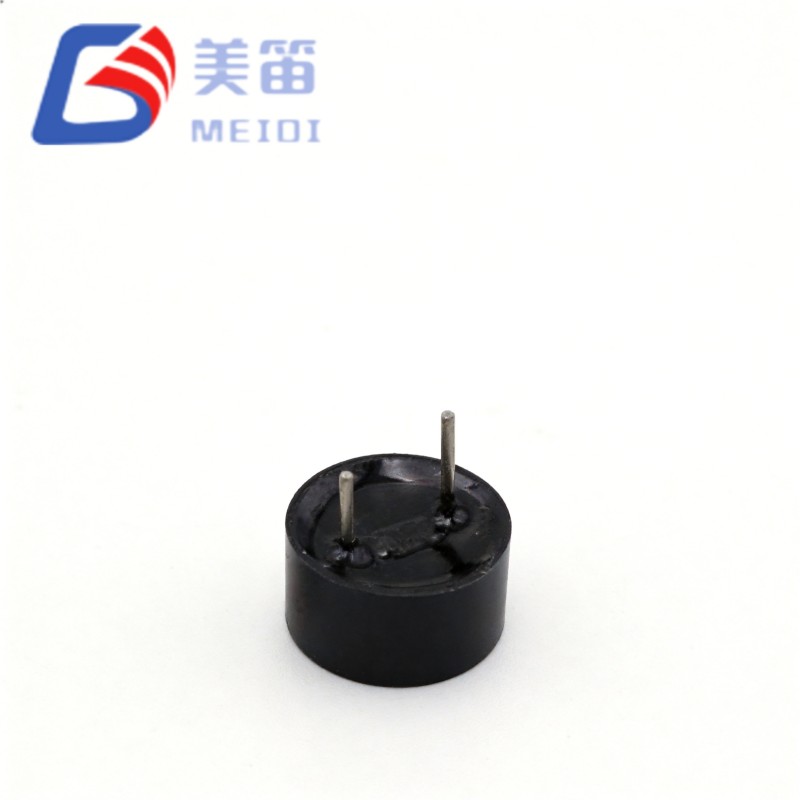

Durchsteckmontage mit polarisierter Stiftkonfiguration
| Parameter | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Nennspannung | 3 V Gleichstrom | 5 V Gleichstrom | 12 V Gleichstrom |
| Betriebsspannung | 1,5 – 4,5 V Gleichstrom | 3 – 7 V DC | 8 – 16 V DC |
| Tonausgabe bei 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Betriebsstrom | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonanzfrequenz | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Betriebstemperatur | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Lagertemperatur | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |

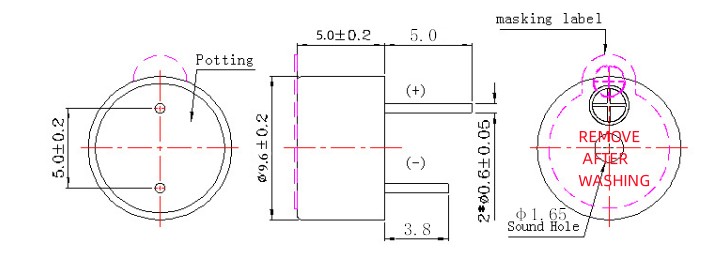

| Abmessungen (Durchmesser × H) | 9,6 × 5,0 mm | 9,0 × 5,5 mm (laut Prüfbericht) | 9,6 × 5,0 mm |
| Gewicht | 0,78 g | 0,78 g | 0,78 g |
| Gehäusematerial | Schwarzes PBT | Schwarzes PBT | Schwarzes PBT |
Integrierter Oszillator macht externe Ansteuerung überflüssig – Gleichspannungsanwendung erzeugt einen festen 2700 ± 300 Hz-Ton ohne externes PWM, Mikrocontroller oder Signalgenerator
Drei Spannungsebenen – 3-V-, 5-V- und 12-V-Varianten – ermöglichen die Auswahl basierend auf der verfügbaren Systemspannungsschiene
Polarisierte Durchsteckmontage – die Polaritätsmarkierung der Stifte zeigt die korrekte Ausrichtung an
Schwarzes PBT-Gehäuse für die industrielle Montage – kompatibel mit Wellenlöten bei 255 ± 15 °C und manuellem Löten bei 360 ± 10 °C gemäß Spezifikation
≤ 30 mA Stromaufnahme bei Nennspannung – angegebener maximaler Betriebsstrom
2700 ± 300 Hz Resonanzfrequenz – spezifizierte Mittenfrequenz mit definierter Toleranz
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer aktiver Durchsteck-Summer | — |
| Nennspannung | 3 V Gleichstrom | Nomineller Betriebspunkt |
| Betriebsspannung | 1,5 – 4,5 V Gleichstrom | Kontinuierliche Reichweite |

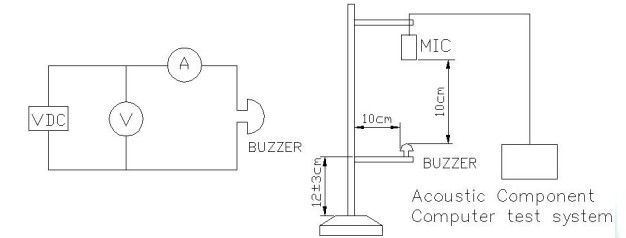

| Tonausgabe bei 10 cm | ≥ 85 dB | Bei 3V, Freifeld |
| Betriebsstrom | ≤ 30 mA | Bei 3V |
| Resonanzfrequenz | 2700 ± 300 Hz | Bei Nennspannung |
| Betriebstemperatur | -20 °C ~ +70 °C | Kontinuierlich |
| Lagertemperatur | -30 °C ~ +80 °C | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | 9,6 × 5,0 mm | Körper ohne Stifte |
| Gewicht | 0,78 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Löten (Reflow) | 245 ± 15 °C, 3 s | 180 °C vorheizen 40–70 s; maximal 3 Durchgänge |
| Löten (Welle) ★ | 255 ± 15 °C, 4–6 s | 2–3 Durchgänge empfohlen |
| Löten (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 Durchgänge empfohlen |
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer aktiver Durchsteck-Summer | — |
| Nennspannung | 5 V Gleichstrom | Nomineller Betriebspunkt |
| Betriebsspannung | 3 – 7 V DC | Kontinuierliche Reichweite |
| Tonausgabe bei 10 cm | ≥ 85 dB | Bei 5V, Freifeld |
| Betriebsstrom | ≤ 30 mA | Bei 5V |
| Resonanzfrequenz | 2700 ± 300 Hz | Bei Nennspannung |
| Betriebstemperatur | -20 °C ~ +70 °C | Kontinuierlich |
| Lagertemperatur | -30 °C ~ +80 °C | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | 9,0 × 5,5 mm | Laut Prüfbericht; für Ihre Bewerbung überprüfen |
| Gewicht | 0,78 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Löten (Reflow) | 245 ± 15 °C, 3 s | 180 °C vorheizen 40–70 s; maximal 3 Durchgänge |
| Löten (Welle) ★ | 255 ± 15 °C, 4–6 s | 2–3 Durchgänge empfohlen |
| Löten (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 Durchgänge empfohlen |
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer aktiver Durchsteck-Summer | — |
| Nennspannung | 12 V Gleichstrom | Nomineller Betriebspunkt |
| Betriebsspannung | 8 – 16 V DC | Kontinuierliche Reichweite |
| Tonausgabe bei 10 cm | ≥ 85 dB | Bei 12V, Freifeld |
| Betriebsstrom | ≤ 30 mA | Bei 12V |
| Resonanzfrequenz | 2700 ± 300 Hz | Bei Nennspannung |
| Betriebstemperatur | -20 °C ~ +70 °C | Kontinuierlich |
| Lagertemperatur | -30 °C ~ +80 °C | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | 9,6 × 5,0 mm | Körper ohne Stifte |
| Gewicht | 0,78 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Löten (Reflow) | 245 ± 15 °C, 3 s | 180 °C vorheizen 40–70 s; maximal 3 Durchgänge |
| Löten (Welle) ★ | 255 ± 15 °C, 4–6 s | 2–3 Durchgänge empfohlen |
| Löten (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 Durchgänge empfohlen |
Hinweis: Die folgenden Daten stammen aus den Testberichten, die den Produktspezifikationen beigefügt sind. Diese Werte veranschaulichen die typische Verteilung von Stichprobenproduktionschargen und stellen keine garantierten Spezifikationen dar. Der HNT-9650-05-Testbericht bezieht sich auf das Modell HNB09A03; Bitte überprüfen Sie die aktuelle Modellbezeichnung bei MEIDI.
| Variante | Schalldruckbereich (dB) | Strombereich (mA) | Frequenzbereich (Hz) | Durchmesser (mm) | Hmm) |
| HNT-9650-03 | 86,5 – 89,5 | 24.5 – 26.5 | 2690 – 2730 | 9.59 – 9.61 | 5.09 – 5.10 |
| HNT-9650-05 | 86,5 – 89,5 | 24.5 – 26.5 | 2677 – 2723 | 9.0 – 9.1 | 5,54 – 5,55 |
| HNT-9650-12 | 87,3 – 89,9 | 24.9 – 26.5 | 2677 – 2723 | 9,6 – 9,61 | 5.09 – 5.10 |
Garantierte Spezifikationen sind in den Tabellen mit den technischen Spezifikationen oben aufgeführt. Kontaktieren Sie MEIDI für aktuelle Chargentestdaten.
Die folgenden Anwendungen werden ausschließlich auf der Grundlage einer Parametereignungsanalyse identifiziert. Es ist keine Automobil-, Medizin- oder Sicherheitszertifizierung impliziert. Kontaktieren Sie MEIDI für eine anwendungsspezifische Validierung und Konformitätsbestätigung.
Alarmsysteme für industrielle Schalttafeln – Fehleranzeige und Notfallwarnungen in SPS-Gehäusen, Motorantrieben und Prozesssteuerungssystemen, in denen 12-V-, 5-V- oder 3,3-V-Logikschienen verfügbar sind
Sicherheits- und Zugangskontrolltafeln – Einbrucherkennung, Türaufbruch und akustische Signalisierung von Feueralarmen; Die 3-V-Variante eignet sich möglicherweise für batteriegepufferte Funkpanels, die 12-V-Variante entspricht den Standard-Sicherheitsbusspannungen
Stromverteilung und elektrische Ausrüstung – Schalterauslösealarme, Transformatorüberlastwarnungen und Schaltanlagenstatusanzeige
Fabrikautomatisierungsmaschinen – CNC-Fehleralarme, Förderband-Stoppwarnungen und Statussignalisierung der Roboterzelle
Schnittstellen für gewerbliche Geräte – Anzeige des Zyklusendes in Industriegeschirrspülern, Wäschereigeräten und Verkaufsautomaten
Reparatur und Sanierung älterer Geräte – potenzieller Ersatzkandidat für vorhandene aktive Durchkontaktierungssummer; Überprüfen Sie vor der Verwendung die Kompatibilität und Abmessungen der Stifte mit dem Originalteil
| Designüberlegungen | 9650 Elektromagnetische aktive Summerfunktion |
| Mehrere Systemspannungen in der Produktlinie | Drei Varianten (3V/5V/12V) haben die gleiche Resonanzfrequenzspezifikation von 2700 ± 300 Hz |
| Vereinfachte Antriebsschaltung | Der integrierte Oszillator macht einen externen PWM-Generator, einen Mikrocontroller-Timer oder einen speziellen Summer-Treiber-IC überflüssig |
| Durchsteckmontage | Die Durchführung der Leiterplattenmontage sorgt für mechanischen Halt |
| Polarisierte Stifte | Die Pin-Polaritätsmarkierung zeigt die korrekte Ausrichtung an |
| Produktfamilien für gemischte Spannungen | Gleiche Resonanzfrequenzspezifikation für 3-V-, 5-V- und 12-V-Varianten |
| Hochtemperaturmontage | PBT-Gehäuse kompatibel mit Wellenlöten bei 255 °C und manuellem Löten bei 360 °C gemäß Spezifikation |
Fordern Sie ein Muster an, um Schalldruck, Stromverbrauch und Pin-Kompatibilität in Ihrer Zielanwendung zu bewerten.
Die Spezifikationen des elektromagnetischen aktiven Summers 9650 definieren die folgenden Zuverlässigkeitstests:
Hochtemperaturlagerung – 48 Stunden bei +80 ± 2 °C, vor dem Test 2 Stunden lang bei Raumtemperatur lagern
Lagerung bei niedriger Temperatur – 48 Stunden bei -30 ± 2 °C, vor dem Test 2 Stunden lang bei Raumtemperatur lagern
Temperaturwechsel – 5 Zyklen: Exposition bei -30 °C für 30 Minuten, Exposition bei +80 °C für 30 Minuten; Vor dem Test 2 Stunden lang bei Raumtemperatur lagern
Falltest – horizontale Position, freier Fall aus 75 cm Höhe auf 10 mm Hartholzbrett, 3 Stürze; Überprüfen Sie das Aussehen und messen Sie die elektrische Leistung
Vibrationstest – 10–55 Hz, 1,0 mm Amplitude, XYZ-Achsen, insgesamt 0,5 Stunden; Die Durchlaufzeit von 10 auf 55 Hz und zurück bei einer Einzelamplitude von 1,0 mm beträgt 1 Minute
Feuchtigkeitstest – 48 Stunden bei 50 ± 5 °C / 90–95 % relative Luftfeuchtigkeit, vor dem Test 2 Stunden lang auf Raumtemperatur bringen
Lötwärmebeständigkeit – Leitungen 10 ± 0,5 Sekunden lang in geschmolzenes Lot bei 250 ± 5 °C eintauchen, Körper 2,0 mm vom Lot entfernt
Hinweis: Alle Testbedingungen entsprechen den Angaben in der Produktspezifikation des elektromagnetischen aktiven Summers MEIDI 9650 vom 07.11.2023. Kontaktieren Sie MEIDI für Details zum Produktionstestprotokoll und tatsächliche Chargentestdaten.
1. Wie wähle ich zwischen HNT-9650-03, HNT-9650-05 und HNT-9650-12?
Die Auswahl hängt von Ihrer verfügbaren DC-Versorgungsspannung ab. Der HNT-9650-03 (1,5–4,5 V) eignet sich für 3,3-V-Logiksysteme und Niederspannungs-Mikrocontroller-Projekte. Der HNT-9650-05 (3–7 V) entspricht 5 V Industrielogik und Standard-Gerätesteuerspannungen. Der HNT-9650-12 (8–16 V) ist für industrielle 12-V-Steuerbusse und Stromversorgungen für Sicherheitssysteme konzipiert. Alle drei Varianten haben die gleiche Resonanzfrequenzspezifikation von 2700 ± 300 Hz und die gleiche Mindestschalldruckspezifikation.
2. Kann ich den HNT-9650-03 in einem 5-V-System oder den HNT-9650-12 in einem 24-V-System verwenden?
Nicht empfohlen. Die maximale Betriebsspannung des HNT-9650-03 beträgt 4,5 V; Beim Anlegen von 5 V besteht die Gefahr, dass der angegebene Betriebsbereich überschritten wird. Die maximale Betriebsspannung des HNT-9650-12 beträgt 16 V; Beim Anlegen von 24 V besteht die Gefahr einer Beschädigung der Spule. Verwenden Sie bei Systemen mit Spannungen außerhalb der angegebenen Betriebsbereiche einen Spannungsregler oder einen Vorwiderstand, um die angelegte Spannung innerhalb der Nenngrenzen der Variante zu bringen. Kontaktieren Sie MEIDI für spezifische Schaltkreisempfehlungen.
3. Was ist der Unterschied zwischen aktiven und passiven Summern und warum sollte man sich für aktive Summer entscheiden?
Ein aktiver Summer enthält eine integrierte Oszillatorschaltung, die beim Anlegen einer Gleichspannung einen Ton erzeugt. Ein passiver Summer benötigt ein externes Wechselstromsignal (normalerweise Rechteckwelle oder PWM) mit der Resonanzfrequenz, um Ton zu erzeugen. Das aktive Design der MEIDI HNT-9650-Serie macht externe Treiberschaltungen, PWM-Generierung oder die Einbeziehung eines Mikrocontrollers überflüssig.
4. Ist die HNT-9650-Serie pin-kompatibel mit anderen 9-mm- oder 12-mm-Durchsteck-Summern?
Die HNT-9650-03 und HNT-9650-12 verfügen über ein Gehäuse mit 9,6 mm Durchmesser; Der HNT-9650-05 verfügt über ein Gehäuse mit 9,0 mm Durchmesser. Überprüfen Sie zum direkten Austausch vorhandener Durchsteck-Summer den Stiftdurchmesser, das Rastermaß und die Polarität anhand des ursprünglichen PCB-Layouts. Kontaktieren Sie MEIDI für eine Querverweisprüfung mit bestimmten älteren Teilenummern.
5. Welcher Lötprozess wird für die HNT-9650-Serie empfohlen?
In der Produktspezifikation werden Wellenlöten (255 ± 15 °C, 4–6 Sekunden) und Handlöten (360 ± 10 °C, 2–5 Sekunden) als empfohlene Verfahren genannt, gekennzeichnet durch ★-Symbole. Reflow-Löten ist zulässig (245 ± 15 °C Spitze, 3 Sekunden, 180 °C Vorheizen 40–70 Sekunden) mit maximal 3 Durchgängen. Das PBT-Gehäusematerial wurde im Hinblick auf Kompatibilität mit diesen Temperaturprofilen ausgewählt. Für die automatisierte Montage großer Stückzahlen ist Wellenlöten die empfohlene Methode. Für Reparatur- und Prototypenarbeiten ist manuelles Löten innerhalb der angegebenen Temperatur- und Zeitgrenzen zulässig.
1. Legen Sie keine Spannung an, die über dem angegebenen Betriebsspannungsbereich liegt.

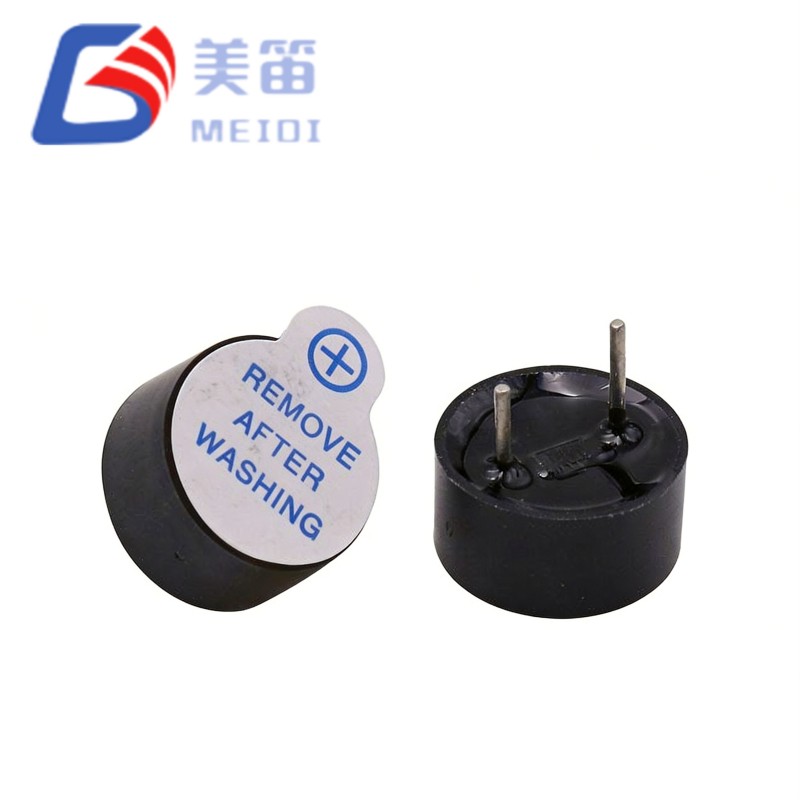

2.Dieses Produkt hat ein offenes Design und erfüllt nicht die Anforderungen an Wasserdichtigkeit oder Leimleckage.
3. Eine längere Verwendung in einer Umgebung mit korrosiven Gasen kann zur Korrosion der Summerkomponenten führen und den ordnungsgemäßen Betrieb beeinträchtigen.

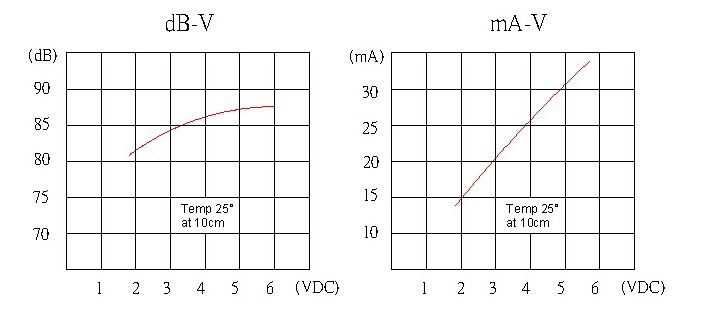

4. Die Schalldruckleistung des Summers ändert sich mit der angelegten Spannung oder dem angelegten Strom; Stellen Sie sicher, dass die Betriebsspannung oder der Betriebsstrom den Spezifikationsanforderungen entspricht.
5. Vermeiden Sie es, eine Schallwand vor dem Schallloch zu platzieren oder es abzudecken, da dies zu einem instabilen Betrieb führen kann.

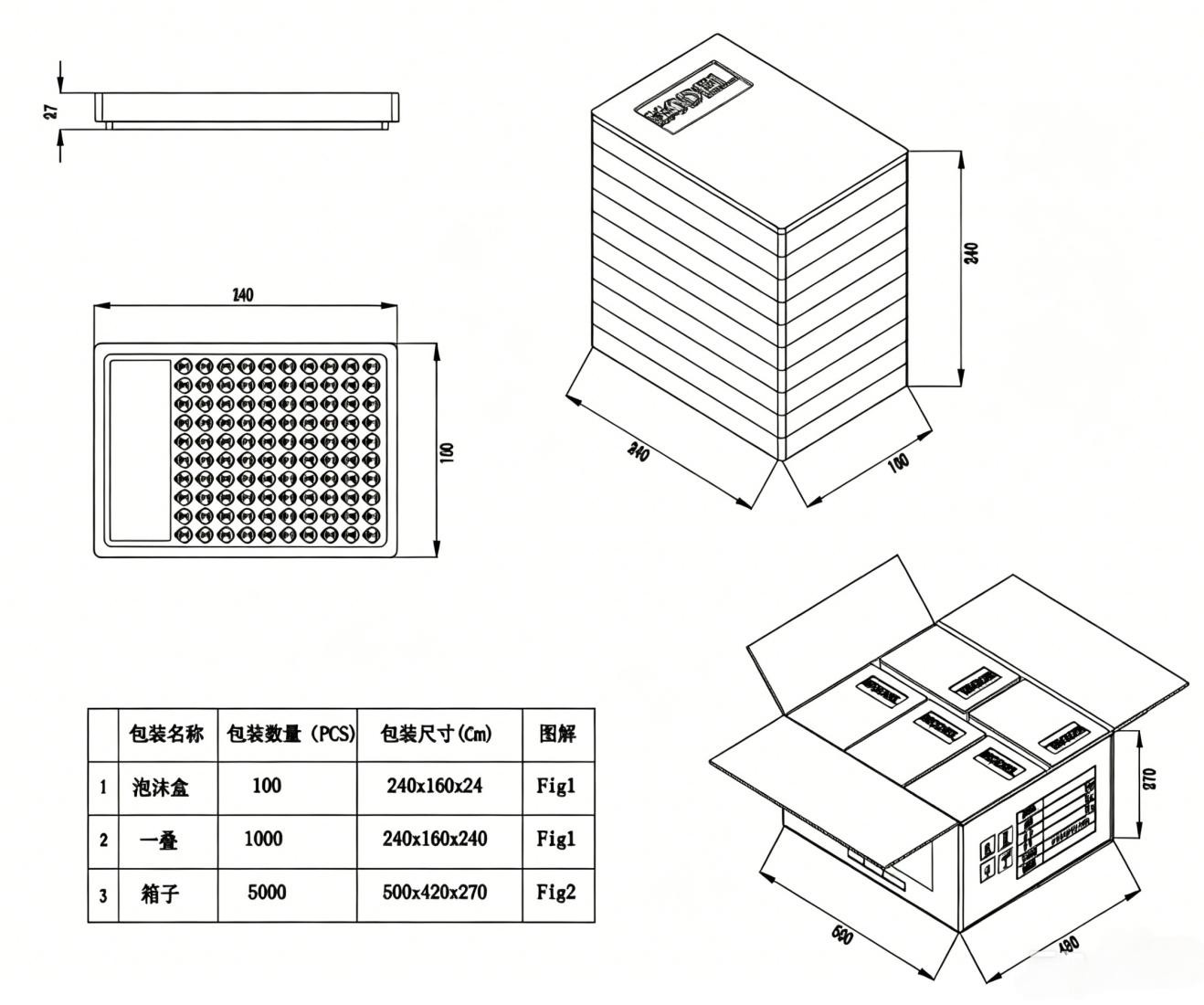

6.Der Summer sollte in einer geeigneten Verpackung aufbewahrt werden, um Feuchtigkeit, Rost und Oxidation der Stiftanschlüsse zu vermeiden.
Wenden Sie sich für Querverweisüberprüfungen mit älteren Through-Hole-Summern, Seriendatenblättern, Beispielbewertungen von Spannungsvarianten oder benutzerdefinierten Leitungskonfigurationen an MEIDI Applications Engineering.
