Drei Spannungsvarianten – 3 V (1,5–4,5 V), 5 V (3–7 V) und 12 V (8–16 V) – mit derselben Resonanzfrequenzspezifikation von 2700 ± 300 Hz
Integrierte Oszillatorschaltung – Gleichstromanwendung erzeugt einen Festtonausgang ohne externe PWM oder Signalaufbereitung
≥85 dB Schalldruck bei 10 cm – spezifiziertes Minimum für alle drei Varianten bei den jeweiligen Nennspannungen
0,71 g leichtes Gehäuse (gemäß Spezifikation)
Schwarzes PBT-Gehäuse; Betriebstemperatur -20 °C bis +70 °C, Lagertemperatur -30 °C bis +80 °C
4,2 mm Höhenprofil (gemäß Spezifikation)
| Parameter | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Nennspannung | 3 V Gleichstrom | 5 V Gleichstrom | 12 V Gleichstrom |
| Betriebsspannung | 1,5 – 4,5 V Gleichstrom | 3 – 7 V DC | 8 – 16 V DC |
| Tonausgabe bei 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Betriebsstrom | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Resonanzfrequenz | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Betriebstemperatur | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Lagertemperatur | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| Abmessungen (Durchmesser × H) | 9,0 × 4,2 mm | 9,0 × 4,2 mm | 9,0 × 4,2 mm |
| Gewicht | 0,71 g | 0,71 g | 0,71 g |
| Gehäusematerial | Schwarzes PBT | Schwarzes PBT | Schwarzes PBT |

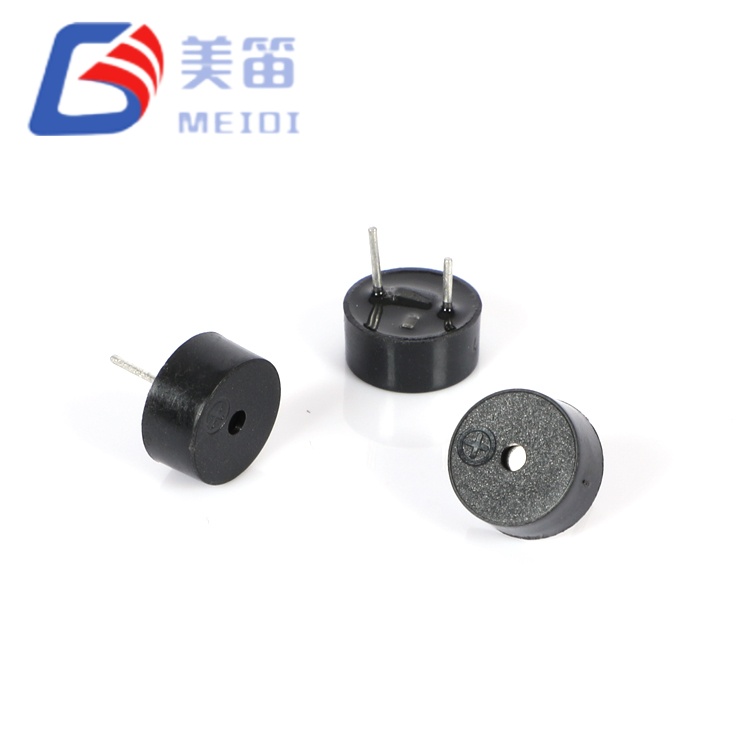

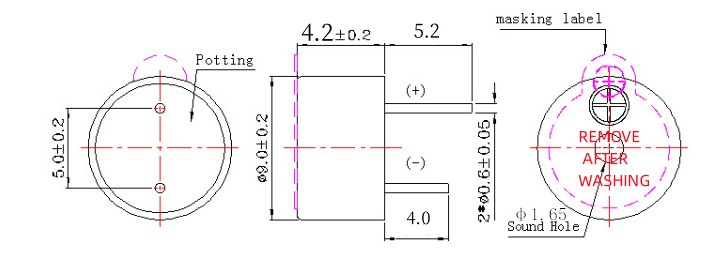

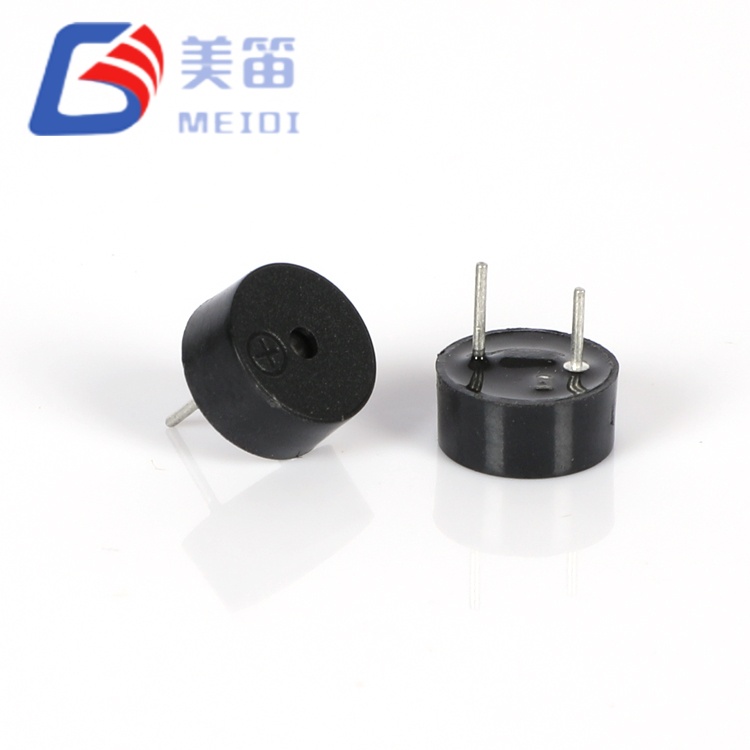

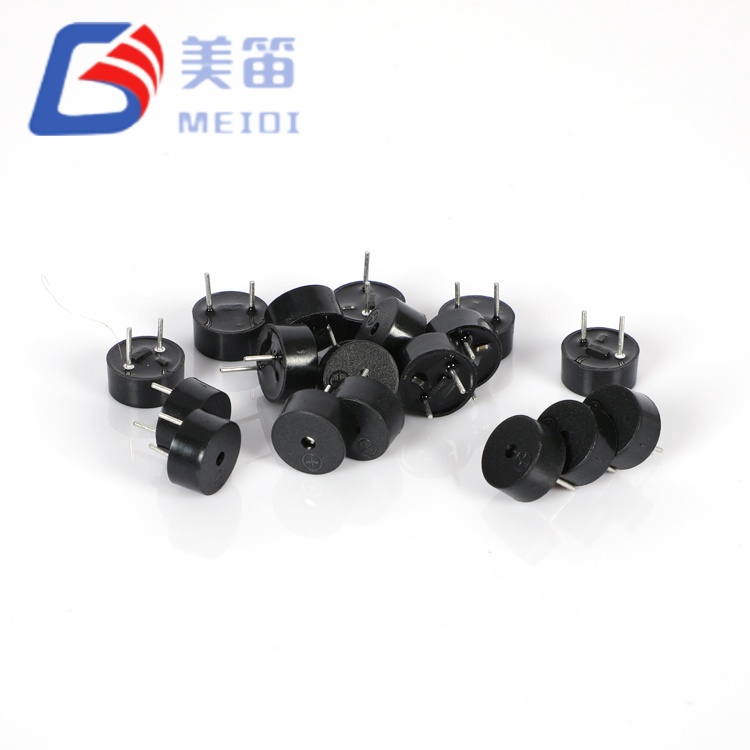

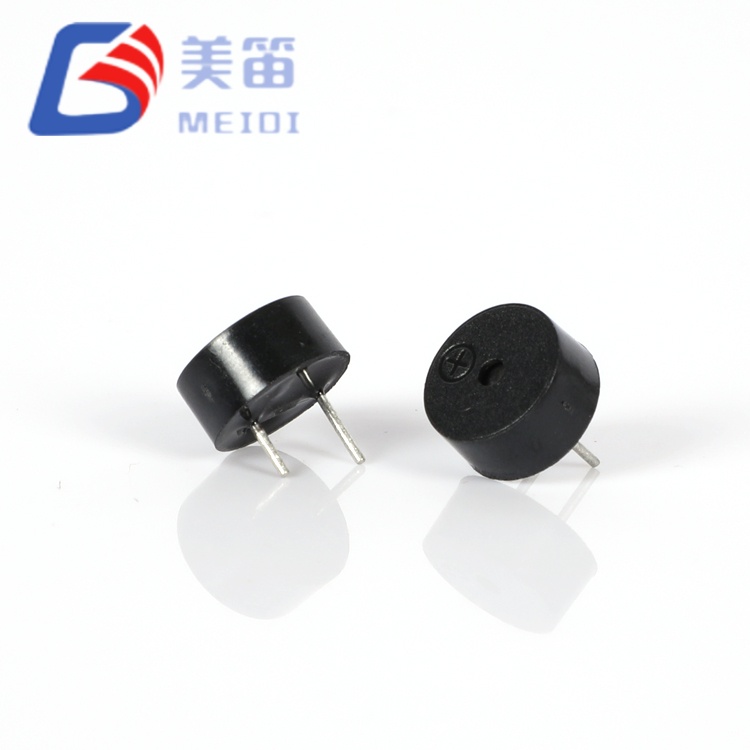

Kompakte Grundfläche von 9,0 × 4,2 mm – spezifizierte Abmessungen für Durchsteckmontage
Der integrierte Oszillator macht eine externe Ansteuerung überflüssig – die Gleichspannungsanwendung erzeugt einen festen Ton mit 2700 ± 300 Hz ohne externes PWM oder Signalgenerator
Drei Spannungsebenen – 3-V-, 5-V- und 12-V-Varianten – ermöglichen die Auswahl basierend auf der verfügbaren Systemspannungsschiene
0,71 g Gewicht – laut Spezifikation

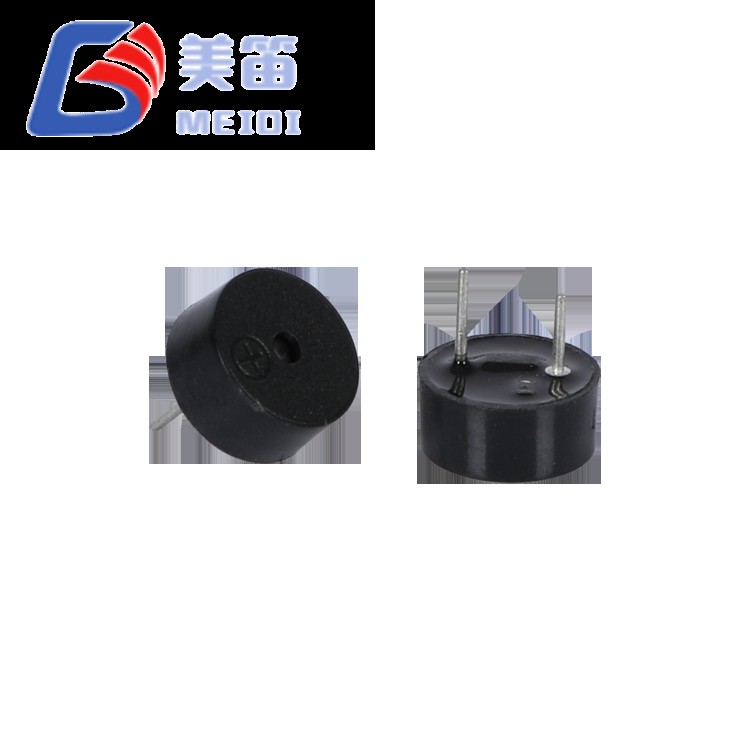

Polarisierte Durchsteckmontage – die Polaritätsmarkierung der Stifte zeigt die korrekte Ausrichtung an
Schwarzes PBT-Gehäuse für die industrielle Montage – kompatibel mit Wellenlöten bei 255 ± 15 °C und manuellem Löten bei 360 ± 10 °C gemäß Spezifikation
≤ 30 mA Stromaufnahme bei Nennspannung – angegebener maximaler Betriebsstrom
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer aktiver Durchsteck-Summer | — |
| Nennspannung | 3 V Gleichstrom | Nomineller Betriebspunkt |
| Betriebsspannung | 1,5 – 4,5 V Gleichstrom | Kontinuierliche Reichweite |

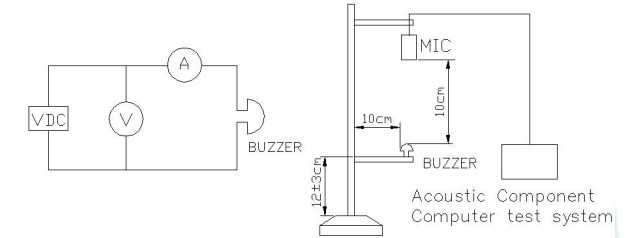

| Tonausgabe bei 10 cm | ≥ 85 dB | Bei 3V, Freifeld |
| Betriebsstrom | ≤ 30 mA | Bei 3V |
| Resonanzfrequenz | 2700 ± 300 Hz | Bei Nennspannung |
| Betriebstemperatur | -20 °C ~ +70 °C | Kontinuierlich |
| Lagertemperatur | -30 °C ~ +80 °C | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | 9,0 × 4,2 mm | Körper ohne Stifte |
| Gewicht | 0,71 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Löten (Reflow) | 245 ± 15 °C, 3 s | 180 °C vorheizen 40–70 s; maximal 3 Durchgänge |
| Löten (Welle) ★ | 255 ± 15 °C, 4–6 s | 2–3 Durchgänge empfohlen |
| Löten (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 Durchgänge empfohlen |
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer aktiver Durchsteck-Summer | — |
| Nennspannung | 5 V Gleichstrom | Nomineller Betriebspunkt |
| Betriebsspannung | 3 – 7 V DC | Kontinuierliche Reichweite |
| Tonausgabe bei 10 cm | ≥ 85 dB | Bei 5V, Freifeld |
| Betriebsstrom | ≤ 30 mA | Bei 5V |
| Resonanzfrequenz | 2700 ± 300 Hz | Bei Nennspannung |
| Betriebstemperatur | -20 °C ~ +70 °C | Kontinuierlich |
| Lagertemperatur | -30 °C ~ +80 °C | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | 9,0 × 4,2 mm | Körper ohne Stifte |
| Gewicht | 0,71 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Löten (Reflow) | 245 ± 15 °C, 3 s | 180 °C vorheizen 40–70 s; maximal 3 Durchgänge |
| Löten (Welle) ★ | 255 ± 15 °C, 4–6 s | 2–3 Durchgänge empfohlen |
| Löten (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 Durchgänge empfohlen |
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer aktiver Durchsteck-Summer | — |
| Nennspannung | 12 V Gleichstrom | Nomineller Betriebspunkt |
| Betriebsspannung | 8 – 16 V DC | Kontinuierliche Reichweite |
| Tonausgabe bei 10 cm | ≥ 85 dB | Bei 12V, Freifeld |
| Betriebsstrom | ≤ 30 mA | Bei 12V |
| Resonanzfrequenz | 2700 ± 300 Hz | Bei Nennspannung |
| Betriebstemperatur | -20 °C ~ +70 °C | Kontinuierlich |
| Lagertemperatur | -30 °C ~ +80 °C | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | 9,0 × 4,2 mm | Körper ohne Stifte |
| Gewicht | 0,71 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Löten (Reflow) | 245 ± 15 °C, 3 s | 180 °C vorheizen 40–70 s; maximal 3 Durchgänge |
| Löten (Welle) ★ | 255 ± 15 °C, 4–6 s | 2–3 Durchgänge empfohlen |
| Löten (manuell) ★ | 360 ± 10 °C, 2–5 s | 2–3 Durchgänge empfohlen |
Hinweis: Die folgenden Daten stammen aus den Testberichten, die den MEIDI-Produktspezifikationen beigefügt sind. Diese Werte veranschaulichen die typische Verteilung von Stichprobenproduktionschargen und stellen keine garantierten Spezifikationen dar.
| Variante | Schalldruckbereich (dB) | Strombereich (mA) | Frequenzbereich (Hz) | Durchmesser (mm) | Hmm) |
| HNT-9042-03 | 86,5 – 89,5 | 22.8 – 26.5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86,5 – 89,5 | 24.5 – 26.1 | 2677 – 2723 | 9.0 – 9.1 | 4.20 – 4.22 |
| HNT-9042-12 | 87,3 – 89,9 | 24.9 – 26.5 | 2677 – 2723 | 9.11 – 9.12 | 4,25 – 4,21* |
Hinweis: HNT-9042-12 Beispieldatenzeile 2 zeigt H-Maß 42,1 mm, was ein Tippfehler im ursprünglichen Testbericht ist; das angegebene Maß beträgt 4,2 ± 0,2 mm.
Garantierte Spezifikationen sind in den Tabellen mit den technischen Spezifikationen oben aufgeführt. Kontaktieren Sie MEIDI für aktuelle Chargentestdaten.
Tragbare Test- und Messgeräte – akustische Abschluss- und Schwellenwertwarnungen in Multimetern, Oszilloskopen und Feldkalibratoren
Tragbare medizinische Geräte – batteriebetriebene Glukosemessgeräte, Pulsoximeter und Vernebler, die unauffällige akustische Alarme erfordern
Unterhaltungselektronik und Kleingeräte – Mikrowellen-Timer, Signalton bei Beendigung der Kaffeemaschine und Warnungen zum Austausch des Luftreinigerfilters
Batteriegepufferte Sicherheitssensoren – Tür-/Fensterkontaktsensoren, Bewegungsmelder und Rauchmelder-Testsignale
Telekommunikationsgeräte – im Rack montierte USV-Fehlermeldungen, Netzwerk-Switch-Statustöne und akustisches Feedback des PBX-Systems
Bildungs- und Hobbyelektronik – Arduino- und Raspberry Pi-Projekt-Audio-Feedback
| Designüberlegungen | Merkmal der HNT-9042-Serie |
| Kompakte Stellfläche | 9,0 × 4,2 mm spezifizierte Abmessungen |
| Mehrere Systemspannungen | Drei Varianten (3V/5V/12V) haben die gleiche Resonanzfrequenzspezifikation von 2700 ± 300 Hz |
| Vereinfachte Antriebsschaltung | Der integrierte Oszillator macht einen externen PWM-Generator oder Mikrocontroller-Timer überflüssig |
| Durchsteckmontage | Die Durchführung der Leiterplattenmontage sorgt für mechanischen Halt |
| Montage mit gemischter Technologie | PBT-Gehäuse, kompatibel mit Wellenlöten und manueller Nacharbeit gemäß Spezifikation |
Fordern Sie ein Muster an, um den Schalldruck, den Stromverbrauch und den Höhenabstand in Ihrem Zielgehäuse zu bewerten.
Die Spezifikationen des elektromagnetischen aktiven Summers MEIDI 9042 definieren die folgenden Zuverlässigkeitstests:
Hochtemperaturlagerung – 48 Stunden bei +80 ± 2 °C, vor dem Test 2 Stunden lang bei Raumtemperatur lagern
Lagerung bei niedriger Temperatur – 48 Stunden bei -30 ± 2 °C, vor dem Test 2 Stunden lang bei Raumtemperatur lagern
Temperaturwechsel – 5 Zyklen: Exposition bei -30 °C für 30 Minuten, Exposition bei +80 °C für 30 Minuten; Vor dem Test 2 Stunden lang bei Raumtemperatur lagern
Falltest – horizontale Position, freier Fall aus 75 cm Höhe auf 10 mm Hartholzbrett, 3 Stürze; Überprüfen Sie das Aussehen und messen Sie die elektrische Leistung
Vibrationstest – 10–55 Hz, 1,0 mm Amplitude, XYZ-Achsen, insgesamt 0,5 Stunden; Die Durchlaufzeit von 10 auf 55 Hz und zurück bei einer Einzelamplitude von 1,0 mm beträgt 1 Minute
Feuchtigkeitstest – 48 Stunden bei 50 ± 5 °C / 90–95 % relative Luftfeuchtigkeit, vor dem Test 2 Stunden lang auf Raumtemperatur bringen
Lötwärmebeständigkeit – Leitungen 10 ± 0,5 Sekunden lang in geschmolzenes Lot bei 250 ± 5 °C eintauchen, Körper 2,0 mm vom Lot entfernt
Hinweis: Alle Testbedingungen entsprechen den Angaben in der Produktspezifikation der MEIDI HNT-9042-Serie vom 07.11.2023. Kontaktieren Sie MEIDI für Details zum Produktionstestprotokoll und tatsächliche Chargentestdaten.
1. Wie wähle ich zwischen HNT-9042-03, HNT-9042-05 und HNT-9042-12?
Die Auswahl hängt von Ihrer verfügbaren DC-Versorgungsspannung ab. Der HNT-9042-03 (1,5–4,5 V) eignet sich für 3,3-V-Logiksysteme und Niederspannungs-Mikrocontroller-Projekte. Der HNT-9042-05 (3–7 V) entspricht 5 V Industrielogik und Standard-Gerätesteuerspannungen. Der HNT-9042-12 (8–16 V) ist für industrielle 12-V-Steuerbusse und Stromversorgungen für Sicherheitssysteme konzipiert. Alle drei Varianten haben die gleiche Resonanzfrequenzspezifikation von 2700 ± 300 Hz und die gleiche Mindestschalldruckspezifikation.
2. Kann ich den HNT-9042-03 mit einem 3,3-V-Mikrocontroller-GPIO-Pin verwenden?
Der Betriebsspannungsbereich des HNT-9042-03 beträgt 1,5–4,5 V DC, einschließlich 3,3 V. Der Betriebsstrom von ≤30 mA bei 3 V muss jedoch anhand der Stromlieferfähigkeit des Mikrocontroller-Pins überprüft werden. Stellen Sie sicher, dass die Antriebsquelle bei der Betriebsspannung ≤30 mA liefern kann. Wenden Sie sich bei Bedarf an MEIDI, um Empfehlungen zu Antriebsschaltungen zu erhalten.
3. Wie hoch ist die Mindesthöhe des Gehäuses über dem Schallloch des HNT-9042?
Sorgen Sie für einen ausreichenden Abstand über dem Schallloch, um eine Verschlechterung des Schalldrucks zu vermeiden. Beachten Sie die Vorsichtsmaßnahmen in der MEIDI-Produktspezifikation.
4. Ist die HNT-9042-Serie für den Dauerbetrieb geeignet?
Der Betriebstemperaturbereich beträgt laut Spezifikation -20 °C bis +70 °C. Für Anfragen zum Dauerbetrieb wenden Sie sich bitte an MEIDI.
5. Kann die HNT-9042-Serie einen passiven Summer in einem bestehenden Design ersetzen?
Der HNT-9042 ist ein aktiver Summer mit integriertem Oszillator, während passive Summer ein externes AC-Antriebssignal benötigen. Das Ersetzen eines passiven Summers durch einen aktiven Summer HNT-9042 erfordert eine Schaltungsänderung: Entfernen Sie die externe Treiberschaltung und schließen Sie den HNT-9042 direkt an die entsprechende Gleichspannungsschiene an. Die Konfiguration der Durchgangslöcher kann von der Grundfläche des passiven Summers abweichen; Überprüfen Sie Pin-Durchmesser, Rastermaß und Polarität anhand des ursprünglichen PCB-Layouts. Kontaktieren Sie MEIDI für eine Beurteilung der Machbarkeit eines Ersatzes.
1. Legen Sie keine Spannung an, die über dem angegebenen Betriebsspannungsbereich liegt.
2.Dieses Produkt hat ein offenes Design und erfüllt nicht die Anforderungen an Wasserdichtigkeit oder Leimleckage.
3. Eine längere Verwendung in einer Umgebung mit korrosiven Gasen kann zur Korrosion der Summerkomponenten führen und den ordnungsgemäßen Betrieb beeinträchtigen.

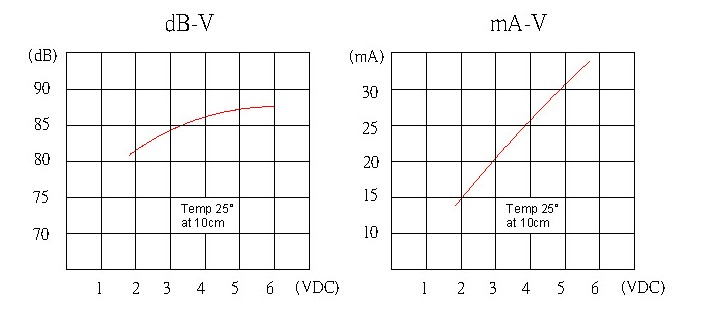

4. Die Schalldruckleistung des Summers ändert sich mit der angelegten Spannung oder dem angelegten Strom; Stellen Sie sicher, dass die Betriebsspannung oder der Betriebsstrom den Spezifikationsanforderungen entspricht.
5. Vermeiden Sie es, eine Schallwand vor dem Schallloch zu platzieren oder es abzudecken, da dies zu einem instabilen Betrieb führen kann.

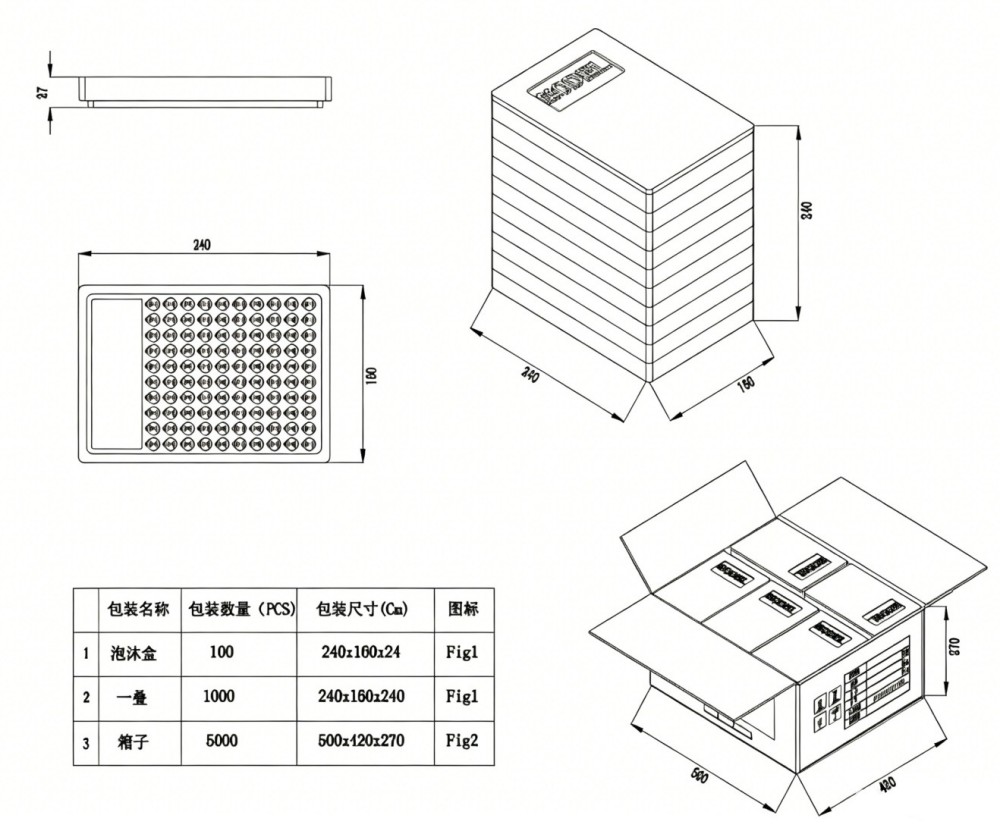

6.Der Summer sollte in einer geeigneten Verpackung aufbewahrt werden, um Feuchtigkeit, Rost und Oxidation der Stiftanschlüsse zu vermeiden.
Wenden Sie sich für Querverweisüberprüfungen mit älteren Through-Hole-Summern, Seriendatenblättern, Beispielbewertungen von Spannungsvarianten oder benutzerdefinierten Leitungskonfigurationen an MEIDI Applications Engineering.
