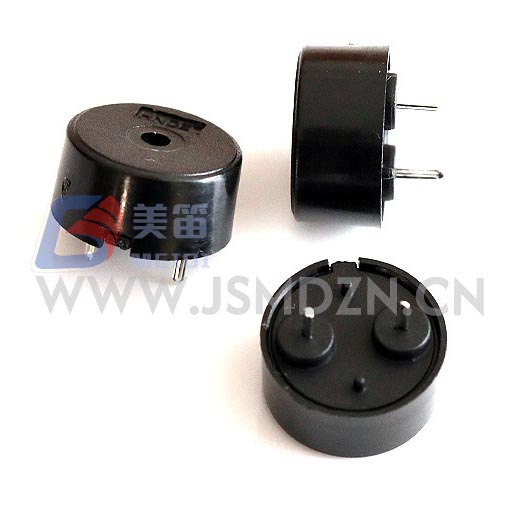

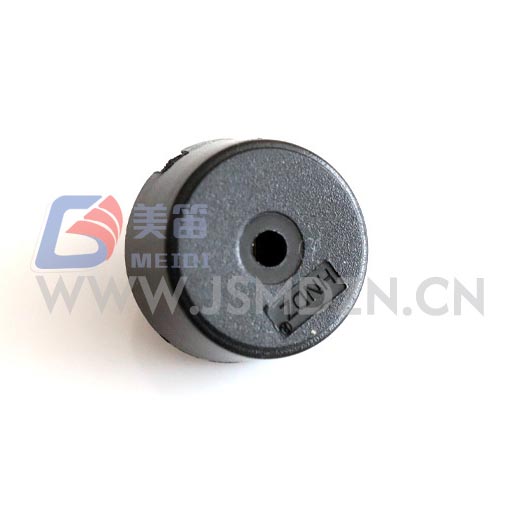

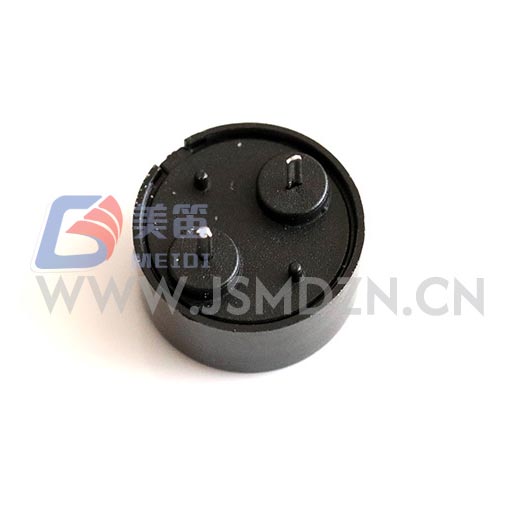

Der piezoelektrische passive Summer 1404 mit Pogo-Pin ist ein kompakter passiver Durchgangssummer, der auf einem basiert externes AC-Antriebssignal zur Tonerzeugung. Mit einem Durchmesser von 13,8 mm und einem Mit einem geringen Profil von nur 4,0 mm passt es in PCB-Layouts mit begrenztem Platzangebot. Ein 5Vp-p Eine Rechteckwelle bei 4000 Hz erzeugt einen Schalldruckpegel von mindestens 80 dB 10 cm, während nicht mehr als 10 mA gezogen werden. Die Ansteuerschaltung kann Signale akzeptieren von 1 V bis 30 V Spitze-zu-Spitze, was Entwicklern die Flexibilität gibt, Logikpegel zu verwenden Ausgänge direkt oder erhöhen Sie die Spannung für eine höhere Lautstärke. Sein schwarzes PBT-Gehäuse widersteht manuellen Löttemperaturen und arbeitet zuverlässig von -20℃ bis +70℃.
| Parameter | Wert | Testbedingungen |
| Produkttyp | Piezoelektrischer passiver Summer (Durchgangsloch) | — |
| Nennspannung | 5 Vp-p | Referenztestbedingung |
| Betriebsspannung | 1 – 30 Vp-p | Antriebssignalbereich |
| Tonausgabe bei 10 cm | ≥ 80 dB | 5 Vp-p, 4000 Hz Rechteckwelle |
| Aktueller Verbrauch | ≤ 10 mA | 5 Vp-p, 4000 Hz Rechteckwelle |
| Resonanzfrequenz | 4000 Hz | In der Spezifikation ist keine Toleranz angegeben |
| Betriebstemperatur | -20 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -30 ℃ ~ +80 ℃ | Nicht betriebsbereit |
| Abmessungen (Durchmesser × H) | 13,8 ± 0,4 × 4,0 ± 0,5 mm | Körper ohne Stifte |
| Gewicht | 0,67 ± 0,1 g | Typisch |
| Gehäusematerial | Schwarzes PBT | — |
| Manuelles Löten ★ | 350 ± 10 ℃, 2–5 s | 2–3 Zyklen empfohlen |
| Löthitzebeständigkeit | 250 ± 5 ℃, 10 ± 0,5 s | Körper 2,0 mm aus Lot |
| NEIN. | Schalldruck (dB) | Strom (mA) | Kapazität (nF) | Durchmesser (mm) | Hmm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Diese Beispielergebnisse zeigen eine typische Produktionsverteilung. Das Garantierte Leistungsgrenzen sind in den oben genannten Spezifikationen definiert. Kapazität Werte erscheinen in der Kopfzeile des Testberichts und sind nicht Teil des Hauptparameters Tisch. Kontaktieren Sie MEIDI für chargenspezifische Testdaten.
Da es sich bei diesem Summer um eine passive Komponente handelt, ist eine externe Wechselstromwellenform erforderlich für den Betrieb. Ein Mikrocontroller-GPIO, konfiguriert als PWM-Ausgang bei 4000 Hz ist eine gängige Lösung. Wenn die Logikspannung 3,3 V oder 5 V beträgt, erfolgt die Tonausgabe wird niedriger sein als die Nennwerte von 80 dB; Ein einfacher Transistorpuffer kann die erhöhen Antriebspegel bis zur gewünschten Spannung innerhalb des 1–30-Vp-p-Fensters. Die Die kapazitive Beschaffenheit des Summers, typischerweise etwa 12 nF, verursacht einen kurzen Strom Spitzen während Signalübergängen. Ein kleiner Vorwiderstand im Bereich von 100–330 Ω tragen dazu bei, Spitzenströme zu begrenzen, ohne die Lautstärke merklich zu verringern.
Für die Produktionsmontage wird Handlöten bei 350℃ für 2–5 empfohlen Sekunden pro Verbindung, mit maximal drei thermischen Zyklen. Behalten Sie das Gehäuse Mindestens 2,0 mm vom Lötkolben entfernt, um Verformungen zu vermeiden.
Der piezoelektrische passive Summer 1404 mit Pogo-Pin wird unter dem ISO9001-Qualitätssystem von MEIDI hergestellt. Jedes Produktionslos durchläuft eine Reihe von Zuverlässigkeitstests, die im definiert sind Produktspezifikation. Zu diesen Tests gehören:
48 Stunden lang einer Luftfeuchtigkeit von 50 °C und 90–95 % relativer Luftfeuchtigkeit ausgesetzt, gefolgt von einer 2-stündigen Exposition Wiederherstellung der Raumtemperatur vor der Messung.
Hochtemperaturlagerung bei +80℃ für 48 Stunden und Niedertemperaturlagerung bei -30℃ für 48 Stunden, jeweils mit einer 2-stündigen Erholungsphase.
Temperaturwechsel von -30℃ bis +80℃ mit 30-minütiger Verweildauer, wiederholt für fünf Zyklen, dann erholte es sich für 2 Stunden.
Ein Falltest aus 75 cm Höhe auf ein Hartholzbrett (drei Stürze) und eine Vibration Testdurchlauf von 10 Hz auf 55 Hz bei 1,0 mm Amplitude insgesamt 0,5 Stunden lang.
Lötwärmebeständigkeitstest mit in geschmolzenes Lot eingetauchten Leitungen 10 Sekunden lang bei 250 °C, wobei ein Abstand von 2,0 mm zum Gehäuse eingehalten wird.
Nach jedem Test müssen alle elektrischen und dimensionalen Parameter den Anforderungen entsprechen Originalspezifikation. Für detaillierte Testberichte wenden Sie sich bitte an MEIDI spezifische Produktionschargen.
Das passive Design des HNR-1404 PA7.5 eignet sich gut für Geräte, die erzeugt bereits ein PWM- oder Rechtecksignal. Batteriebetriebene Instrumente Profitieren Sie vom geringen Antriebsstrom und dem Fehlen eines Ruheoszillators laden. Industriepanels, die auf 12-V- oder 24-V-Gleichstromschienen betrieben werden, können direkt angetrieben werden der Summer innerhalb seiner weiten Spannungstoleranz. Unterhaltungselektronik wie z Auch Smart-Home-Sensoren oder Handtester schätzen den geringen Platzbedarf und Durchsteckmontage. Für jede Anwendung, die spezifische Anforderungen erfordert Wenn Sie über Sicherheits- oder behördliche Zertifizierungen verfügen, wenden Sie sich bitte vorher an MEIDI Finalisierung des Entwurfs.
Welche Art von Antriebssignal benötigt dieser Summer?
Es erfordert ein Wechselstromsignal, typischerweise eine Rechteckwelle oder ein PWM-Signal mit ca 4000Hz. Eine konstante Gleichspannung erzeugt keinen Ton und könnte das Gerät beschädigen piezoelektrisches Element.
Kann ich es direkt über einen Mikrocontroller-Pin ansteuern?
Ja, wenn die Ausgangsspannung des Pins im Bereich von 1–30 Vp-p liegt. Bei 3,3V oder 5-V-Logikpegel liegt die Tonausgabe unter den Nennwerten von 80 dB. A Transistorpuffer können hinzugefügt werden, um die Antriebsspannung und Lautstärke zu erhöhen.
Welche Lötmethode wird empfohlen?
Das manuelle Löten mit einem auf 350 °C eingestellten Lötkolben ist die Standardmethode. Jeder Die Verbindung sollte 2–5 Sekunden lang erhitzt werden, und bis zu drei Nacharbeitszyklen sind möglich akzeptabel. Vermeiden Sie, dass das Gehäuse das Lot direkt berührt.
Für vollständige Datenblätter, Frequenzgangdiagramme oder chargenspezifische Tests Berichte, wenden Sie sich bitte mit Ihren Projektanforderungen an MEIDI. Ingenieurwesen Der Support antwortet in der Regel innerhalb eines Werktages.
