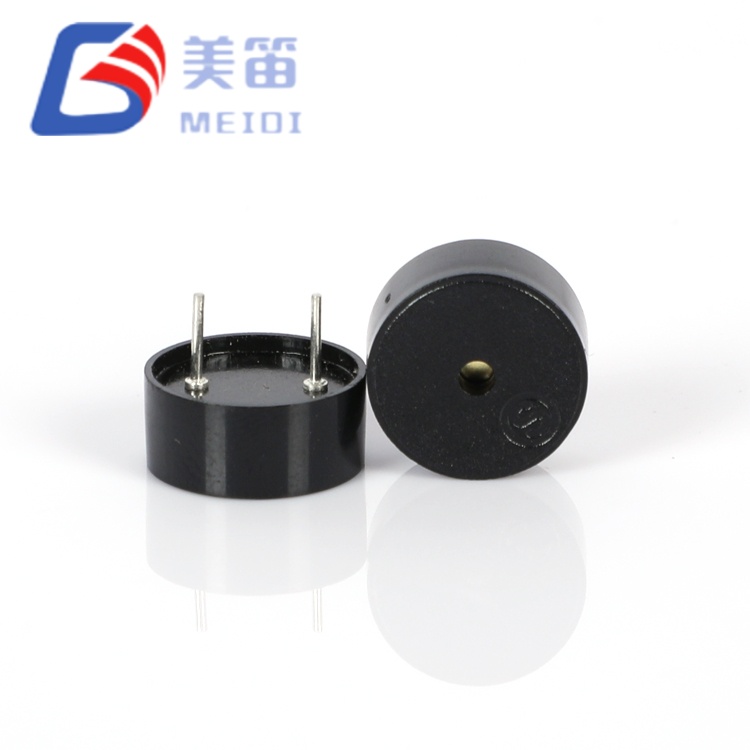

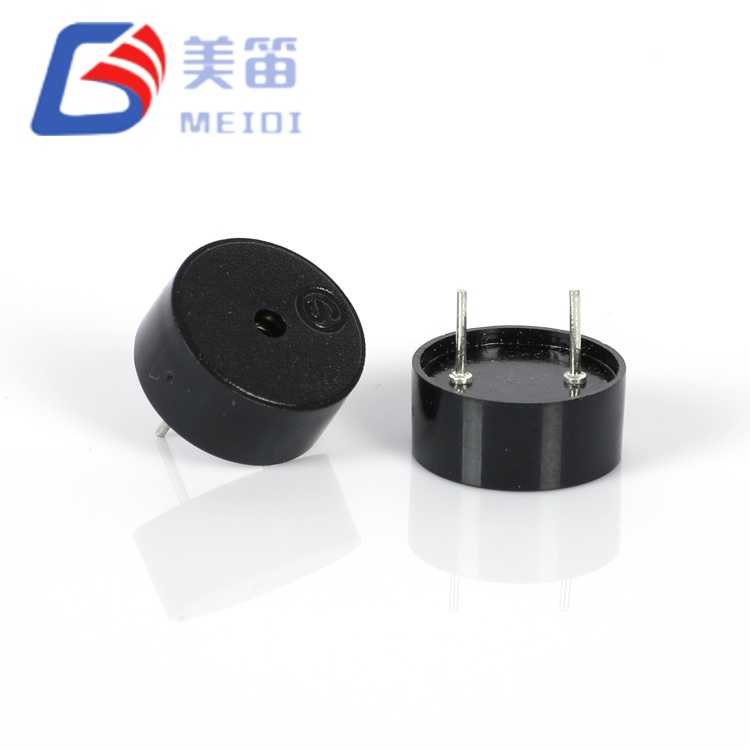

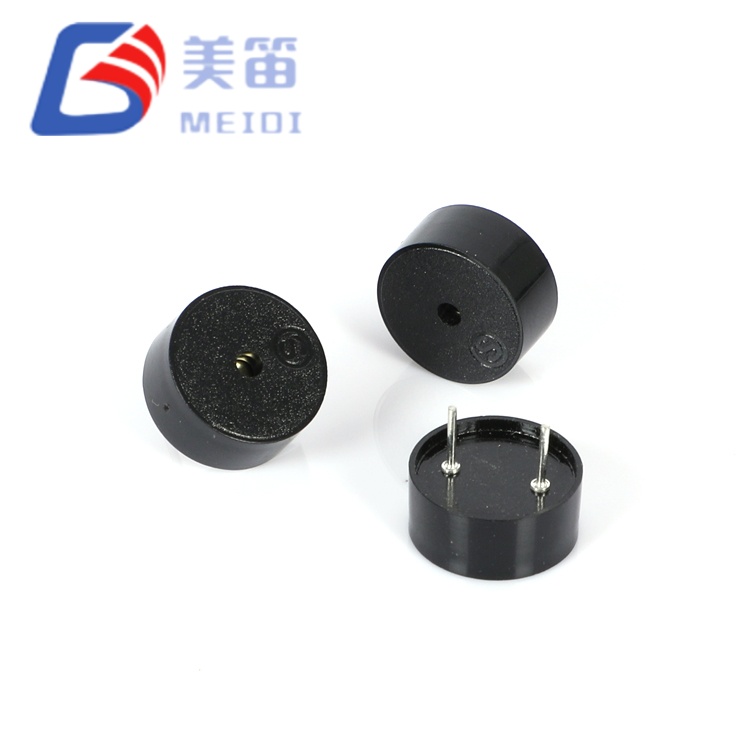

Federbelasteter piezoelektrischer passiver Summer mit Pogo-Pin

Der federbelastete piezoelektrische passive Summer mit Pogo-Pin ist ein piezoelektrischer passiver Summer mit Durchgangsbohrung, der für Anwendungen entwickelt wurde, bei denen der PCB-Z-Achsenabstand die primäre mechanische Einschränkung darstellt. Mit einer Höhe von nur 5,5 mm und einem Gewicht von 0,60 g bietet es die gleiche akustische Leistung (83–86 dB bei 4000 Hz) wie höhere 7,0-mm-Varianten und passt gleichzeitig in Baugruppenumfänge von weniger als 6 mm – einschließlich Leiterplattendicke, Lötstellen und Gehäuseabstand.

Diese Komponente wird im ISO-9001-zertifizierten Jiangsu-Werk von MEIDI hergestellt und nutzt eine präzise abgestimmte Keramikmembran und einen optimierten inneren Hohlraum, um trotz der reduzierten Höhe die Resonanzeffizienz aufrechtzuerhalten. Sein ultraweiter Betriebsbereich von 1–30 V macht spannungsspezifische SKUs überflüssig und vereinfacht die Stücklistenverwaltung über 3,3 V-, 5 V-, 12 V- und 24 V-Produktlinien hinweg. Mit einem gemessenen Stromverbrauch von nur 0,63–0,78 mA bei 5 Vp-p bietet es eine 40- bis 60-fache Reduzierung des Stromverbrauchs im Vergleich zu elektromagnetischen Alternativen und ist somit ideal für batteriebetriebene Wearables, tragbare medizinische Geräte und IoT-Sensoren.

Kerntechnische Vorteile

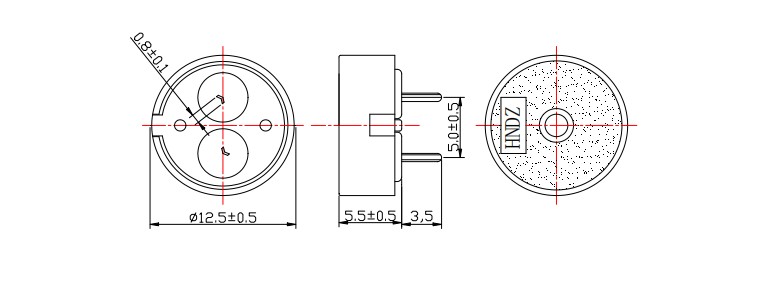

Ultraschlankes 5,5-mm-Profil – 21 % Höhenreduzierung im Vergleich zu 7,0-mm-Alternativen; Ermöglicht Gesamt-Z-Achsenbaugruppen unter 6 mm, einschließlich Leiterplatte und Lötzinn

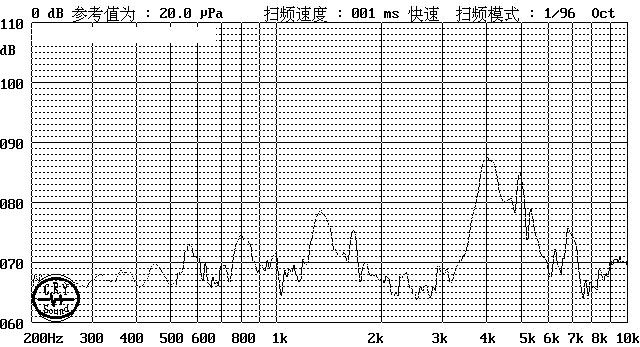

Akustische Leistungsparität – 83–86 dB bei 4000 Hz, passend zu dickeren Varianten; Keine SPL-Einbußen bei schlankem Formfaktor

Ultraweiter Betriebsbereich von 1–30 V – eine einzelne SKU ersetzt spannungsspezifische Summer in 3,3-V-, 5-V-, 12-V- und 24-V-Systemen

12 nF kapazitive Last – direkter MCU-GPIO-Antrieb in den meisten Anwendungen; etwas höhere Kapazität als 10-nF-Varianten für geringfügig lautere Ausgabe bei gleicher Spannung

0,60 g ultraleichte Masse – 9 % leichter als 0,66 g-Alternativen; minimiert die Trägheitsbelastung in tragbaren und tragbaren Designs

Polarisierte Durchsteckmontage – mechanische Halterung und Polaritätsschutz in Industrie- und Automobilinstallationen

Anwendungsumgebungen – wo es auf die Höhe ankommt

Tragbare Gesundheitsgeräte – Fitness-Tracker-Zielwarnungen, Smartwatch-Benachrichtigungstöne und hörbare Geräte-Pairing-Signale, bei denen eine Gesamtdicke von 6 mm die tragbare Grenze ist

Ultradünne IoT-Sensorknoten – Warnungen zu Umgebungsgrenzwerten, Manipulationswarnungen und Konnektivitätsstatustöne in einer Gesamtgerätedicke von weniger als 10 mm

Tragbare medizinische Instrumente – digitale Thermometer-Fieberwarnungen, Pulsoximeter-Grenztöne und tragbare EKG-Abschlusstöne in Geräten im Taschenformat

Smartcard- und Token-Geräte – Transaktionsbestätigungstöne, Feedback zur PIN-Eingabe und Warnungen bei niedrigem Batteriestand in Sicherheitsgeräten im Kreditkartenformat

Kfz-12-V-/24-V-Innenraummodule – Sicherheitsgurt-Erinnerungen, Schlüssel-in-Zündung-Signaltöne und Diagnosetool-Feedback ohne Spannungsregleraufwand

Industrielle 24-V-Bedienfelder – Fehleranzeige, Zyklusabschlusstöne und Endschalteralarme in SPS- und Relais-Logiksystemen

Fertigungsexzellenz – Qualitätssicherung von MEIDI

MEIDI produziert den HNR-1255 PA5.0 auf speziellen piezoelektrischen Montagelinien mit automatisiertem Keramikpressen, Elektrodenbrennen und Gehäuseverkapselung. Unser Produktionsstandort in Jiangsu arbeitet unter dem Qualitätsmanagement ISO 9001:2015 mit statistischer Prozesskontrolle in jeder Phase – von der Rohstoffinspektion bis zur abschließenden akustischen Überprüfung.

Jedes Produktionslos durchläuft eine umfassende Qualifizierung:

Kapazitätstest 100 % – 12 nF ±40 % Überprüfung bei 1 kHz; Der gemessene Bereich von 11,7–14,2 nF gewährleistet eine konsistente Treiberanpassung

Resonanzfrequenzabtastung – 4000 Hz ±12,5 % statistische Überprüfung; typischer Messbereich 3900–4080 Hz

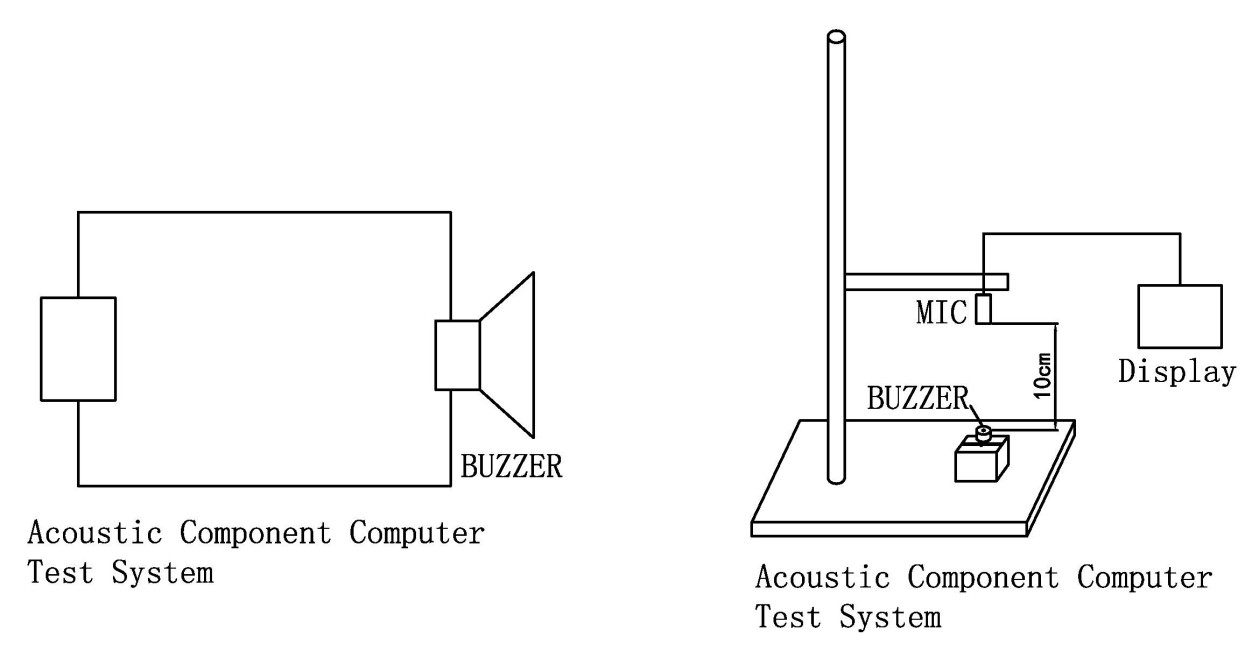

SPL-Chargenüberprüfung – mindestens ≥80 dB bei 5 Vp-p, 4000 Hz; Der Sample-Bereich von 83–86 dB bestätigt die akustische Konsistenz

Validierung des Stromverbrauchs – maximal ≤10 mA; Der gemessene Wert von 0,63–0,78 mA bestätigt den Wirkungsgrad im Sub-Milliampere-Bereich

Hochtemperaturlagerung – 48 Stunden bei +80 ± 2 °C; Parameterwiederherstellung nach 2-stündiger Umgebungsstabilisierung

Lagerung bei niedrigen Temperaturen – 48 Stunden bei -30 ± 2 °C; verifizierte Aktivierung bei mindestens 1 V

Thermoschockwechsel – 5 Zyklen zwischen -30℃ und +80℃ mit 30-minütiger Verweildauer pro Extrem

Validierung der mechanischen Beanspruchung – sinusförmige Vibration (10–55 Hz, 1,0 mm Amplitude, XYZ-Achsen, 0,5 Stunden kumulativ) und freier Fall aus 75 cm Höhe auf 10 mm Hartholz (3 Stöße)

Feuchtigkeitsbeständigkeit – 48 Stunden bei 50 ± 5 °C / 90–95 % relative Luftfeuchtigkeit, gefolgt von einer zweistündigen Erholung und elektrischen Charakterisierung

Lötwärmebeständigkeit – 250 ± 5 °C für 10 ± 0,5 Sekunden mit 2,0 mm Abstand zwischen Körper und Lötmittel

Alle Komponenten sind RoHS-, REACH- und UL94 V-0-konform. Chargencode-Markierungen auf jeder Einheit ermöglichen eine 10-jährige Rückverfolgbarkeit auf Produktionsdatum, Testdaten und Rohstoffzertifikate.

Technische FAQ – Praktische Einblicke für Designer

F1: Wie wirkt sich die Höhe von 5,5 mm auf die Schallleistung im Vergleich zum 7,0 mm HNR-1207 PA6.5 aus?

Die akustische Leistung ist gleichwertig. Beide Modelle liefern 83–86 dB bei 4000 Hz und 5 Vp-p. Der HNR-1255 PA5.0 erreicht dies durch eine optimierte innere Hohlraumgeometrie und die Abstimmung der Keramikelemente, die trotz der reduzierten Höhe die Resonanzeffizienz aufrechterhält. Der Kompromiss ist eine etwas höhere Kapazität (12 nF gegenüber 10 nF) und eine geringfügig erhöhte Stromaufnahme (0,63–0,78 mA gegenüber 0,45–0,54 mA) – beide liegen immer noch unter Milliampere und sind in der Praxis vernachlässigbar. Bei Designs, bei denen 7,0 mm passen, ist die Leistung beider Modelle identisch. Für Einschränkungen der Z-Achse unter 6 mm ist nur die 5,5-mm-Variante geeignet.

F2: Kann der HNR-1255 PA5.0 den HNR-1207 PA6.5 in einem bestehenden Design ohne Schaltungsänderungen ersetzen?

Ja, mit geringfügiger Überprüfung. Beide haben den gleichen Durchmesser von 12,5 mm, einen Bereich von 1–30 V, eine Resonanz von 4000 Hz und eine Stiftkonfiguration für Durchgangslöcher. Die Kapazität von 12 nF (im Vergleich zu 10 nF) erhöht den Antriebsstrom bei gleicher Spannung und Frequenz um etwa 20 % – von typisch 0,5 mA auf 0,6 mA. Dies liegt deutlich innerhalb der Leistungsfähigkeit aller MCU-GPIOs oder Treiberschaltungen, die bereits für den HNR-1207 entwickelt wurden. Überprüfen Sie die Sperrzonen der Leiterplatte: Die Höhe von 5,5 mm kann den erforderlichen Z-Achsen-Abstand verringern und möglicherweise eine dichtere Komponentenstapelung über dem Summer ermöglichen.

F3: Was ist die minimale Antriebsspannung für die akustische Ausgabe in einem 3,3-V-Knopfzellendesign?

Ungefähr 1,5–2,0 Vp-p erzeugen in ruhigen Umgebungen eine schwache, aber wahrnehmbare Ausgabe. Bei 3,3 Vp-p und 4000 Hz sind 70–75 dB zu erwarten – ausreichend für Annäherungsalarme, Tastenrückmeldungen und Statustöne in Verbrauchergeräten. Die ≥80-dB-Spezifikation wird bei 5 Vp-p validiert; Der 3,3-V-Betrieb führt zu einem proportional niedrigeren Schalldruckpegel. Bei batteriekritischen Designs bedeutet der Stromverbrauch im Sub-Milliampere-Bereich, dass selbst eine CR2032-Knopfzelle (220 mAh) mehr als 300.000 Stunden intermittierenden Tonbetrieb aushält.

F4: Wie wirkt sich die 12-nF-Kapazität auf die Auswahl der Treiberschaltung im Vergleich zu 10-nF-Alternativen aus?

Bei 4000 Hz beträgt die kapazitive Reaktanz etwa 3,3 kΩ für 12 nF (gegenüber 4,0 kΩ für 10 nF). Dieser geringfügig höhere Laststrom liegt immer noch deutlich innerhalb der standardmäßigen MCU-GPIO-Quellengrenzen (typischerweise 8–20 mA). Bei dedizierten Piezo-Treiber-ICs liegt die 12-nF-Last problemlos innerhalb der Spezifikation. Die höhere Kapazität kann tatsächlich von Vorteil sein: Bei gleicher Ansteuerspannung wird etwas mehr Energie auf das Keramikelement übertragen, was trotz des reduzierten Hohlraumvolumens zur Gleichheit der akustischen Leistung mit höheren Varianten beiträgt.

F5: Ist der HNR-1255 PA5.0 für industrielle 24-V-Dauertonanwendungen geeignet?

Ja, bei entsprechender Auslegung der Ansteuerschaltung. Aufgrund der kapazitiven Natur bleibt der Strom durch die Reaktanz selbstbegrenzend – etwa 1,8 mA RMS bei 24 Vp-p und 4000 Hz. Allerdings wird ein Reihendämpfungswiderstand (100–330 Ω) empfohlen, um Überschwingungen zu unterdrücken und den Antriebstransistor vor reaktiven Lasttransienten zu schützen. Stellen Sie sicher, dass der Antriebsstromkreis 24-V-Pegeln standhält; Standardmäßige 3,3-V- oder 5-V-MCU-Pins erfordern einen Pegelverschiebungs-MOSFET oder Optokoppler. Im Dauertonbetrieb sorgt die vernachlässigbare Stromaufnahme selbst bei 24 V für eine minimale Erwärmung des Treibers.

F6: Kann dieser Summer in Umgebungen mit hoher Luftfeuchtigkeit verwendet werden, z. B. im Meer oder im Freien?

Der Standard-HNR-1255 PA5.0 ist nicht hermetisch abgedichtet und gemäß dem Feuchtigkeitsbeständigkeitstest für Umgebungen mit 90–95 % relativer Luftfeuchtigkeit (nicht kondensierend) ausgelegt (48 Stunden bei 50 °C / 95 % relative Luftfeuchtigkeit). Für den dauerhaften Einsatz im Freien oder auf See bietet MEIDI eine konforme Beschichtung oder Verkapselung als kundenspezifische Option an. Kontaktieren Sie unser Engineering-Team, um die Anforderungen an den Schutz vor eindringendem Wasser und mögliche Modifikationen zu besprechen.
