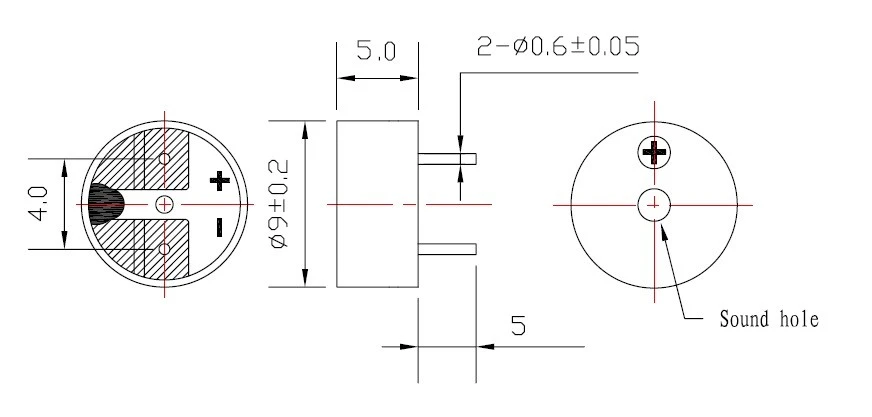

9 × 5 mm Durchsteckgehäuse für die direkte Leiterplattenmontage
2700 Hz Resonanzfrequenz für Tonausgabe mit externem Rechteckwellenantrieb
16 Ω Spulenimpedanz für Treiberschaltungen der 3-V-Klasse
Min. 85 dB Schalldruck bei 10 cm unter 3 Vo-p, 2700 Hz, 50 % Einschaltdauer
3–7Vo-p Betriebsspannungsbereich
Schwarzes PPO-Gehäuse, ausgelegt für einen Betrieb von -20 °C bis +70 °C

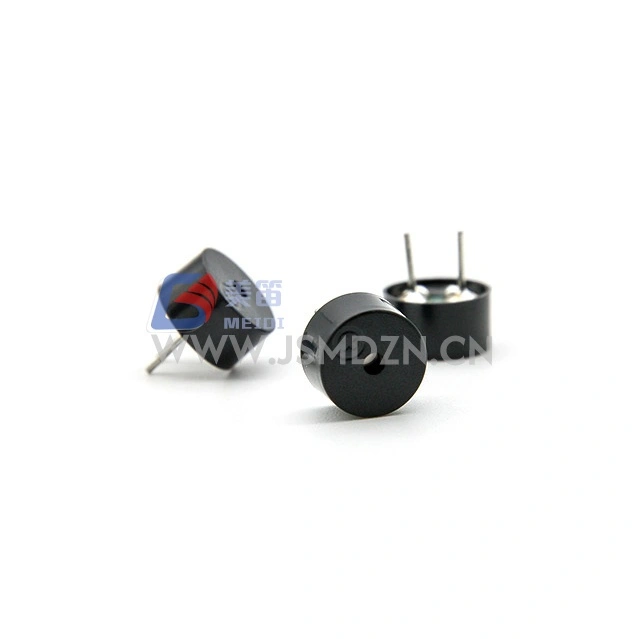

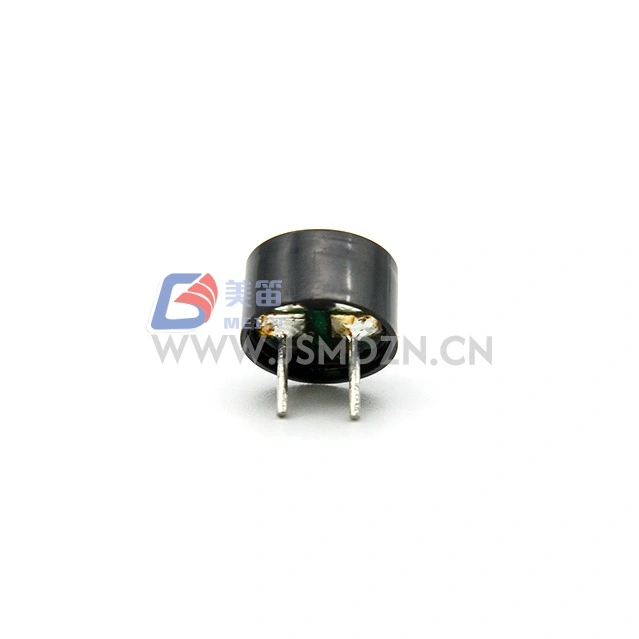

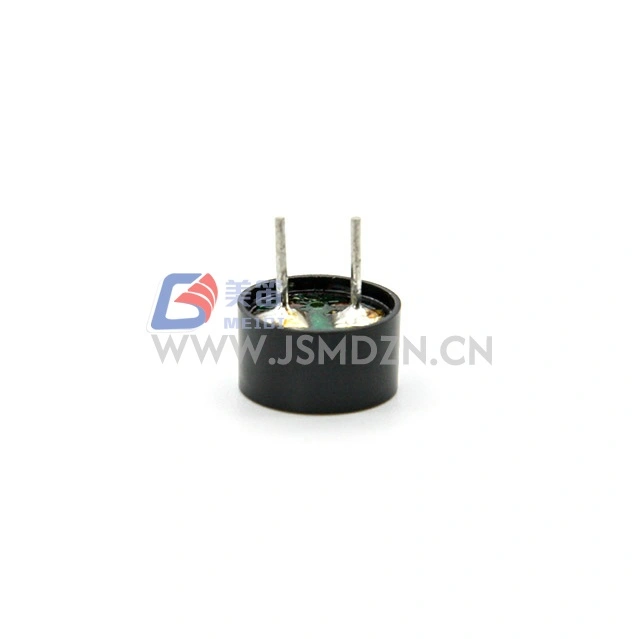

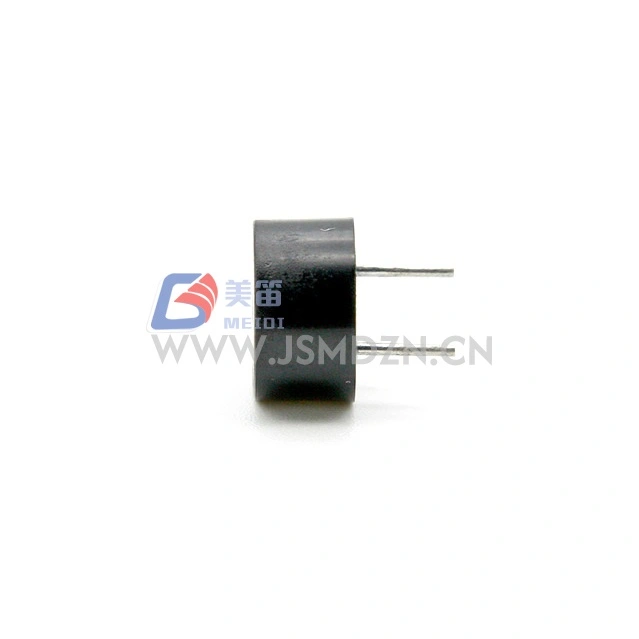

Der MEIDI HN-9050 9 x 5 mm durchkontaktierte elektromagnetische passive Summer ist ein durchkontaktierter elektromagnetischer passiver Summer, der ein externes Rechteckwellen- oder PWM-Antriebssignal benötigt, um Ton zu erzeugen. Mit einer Nennspannung von 3 Vo-p und einem Betriebsbereich von 3–7 Vo-p eignet es sich für 3-V-Logik- und gepufferte Treiberstufen, die üblicherweise in Industriegeräten verwendet werden. Die 16-Ω-Spule und die Resonanzfrequenz von 2700 Hz bieten eine definierte akustische Referenz für Alarm- und Status-Feedback-Designs. Als passives Gerät ermöglicht der HN-9050 die Frequenz- und Klangsteuerung über das externe Antriebssignal und unterstützt so eine flexible Klangerzeugung für verschiedene Anwendungen.
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer passiver Summer | — |
| Nennspannung | 3Vo‑p | Resonanzfrequenzreferenz |
| Betriebsspannung | 3–7Vo-S | Antriebssignalspitze |
| Nennstrom | Max. 80mA | Bei 2700 Hz, 50 % Einschaltdauer, 3 Vo-p Rechteckwelle |

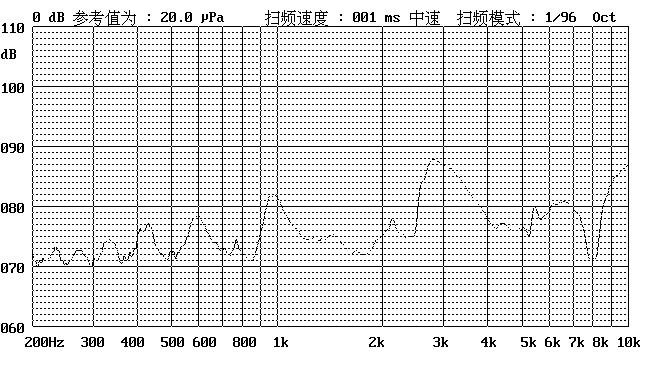

| Schalldruckpegel | Min. 85 dB | Bei 2700 Hz, 50 % Einschaltdauer, 3 Vo-p, 10 cm |
| Spulenwiderstand | 16 ± 4Ω | Bei 25℃, Gleichstrom |
| Resonanzfrequenz | 2700Hz | Bei Nennspannung |
| Betriebstemperatur | -20℃ ~ +70℃ | — |
| Lagertemperatur | -30℃ ~ +80℃ | — |
| Nettogewicht | Ca. 1,5g | — |
| Gehäusematerial | Schwarzes PPO | — |
| Umweltschutz | RoHS | — |
Standardtestbedingungen: Temperatur 25 ± 3 °C, Luftfeuchtigkeit 60 ± 10 % relative Luftfeuchtigkeit, Druck 860–1060 hPa
Durchkontaktierte Leiterplattenbaugruppen in industriellen Steuereinheiten für Status- und Fehleralarme
Alarm- und Sicherheitsmodule, die von externen Rechteckwellenquellen angetrieben werden
Haushalts- und Gewerbegeräte mit herkömmlichen Leiterplattenlayouts
Bürogeräte und Verkaufsautomaten für zeitgesteuerte akustische Signale
Mess- und Instrumentierungsgeräte, die eine Tonrückmeldung erfordern
Kommunikationsinfrastruktur für Wartung und Alarmmeldung
| Designanforderung | HN-9050 Vorteil |
| Akustische Ausgabe im Durchgangslochformat | Min. 85 dB SPL in einem 9 × 5 mm großen Gehäuse |
| 3V-Systemkompatibilität | 3Vo-p-Bewertung mit 3–7Vo-p-Betriebsbereich |
| Manuelle und automatisierte Montage | Durchgangslochleitungen für Handlöten und Wellenlöten |
| Toleranz gegenüber Angebotsschwankungen | 7Vo-p maximale Betriebsspannung |
| Thermische Stabilität | PPO-Gehäuse bei -20℃ bis +70℃ |
MEIDI fertigt den HN-9050 im Rahmen kontrollierter Produktionsprozesse, einschließlich eingehender Materialkontrolle, Überprüfung des Spulenwiderstands und akustischer Tests pro Produktionslos. Jede Charge wird Zuverlässigkeitstests unterzogen, die Lebensdauer, hohe/niedrige Temperatur, Feuchtigkeit, Thermoschock, Stürze und Vibration umfassen. Nach jedem dieser Tests muss das Produkt die Akzeptanzkriterien erfüllen und darf keine Funktionseinbußen über die angegebene Schalldrucktoleranz hinaus aufweisen.
| Testgegenstand | Testbedingungen |
| Lebenstest | 25 ± 10 ℃, Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | 96 Stunden lang bei 40 °C lagern, vor dem Test 3 Stunden lang bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 ℃, 90 %–95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung, alle 6 Seiten und 3 Kanten, fällt aus 1,2 m Höhe auf eine dicke Holzplatte |
| Vibrationstest | 1000 Zyklen/Minute, Amplitude 1,5 mm, 1 Stunde pro Achse, insgesamt 3 Achsen |
Achtung: Vermeiden Sie das Eindringen von Fremdkörpern in das Produkt, einschließlich magnetischer Stoffe, wasserlöslicher Stoffe und korrosiver Gase, da diese die elektrische Leistung beeinträchtigen können.
1. Welches Antriebssignal ist für den HN-9050 erforderlich?

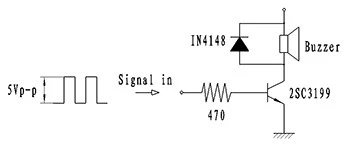

Der HN-9050 ist ein passiver Summer und benötigt ein externes Rechteckwellen- oder PWM-Signal. Eine Rechteckwelle mit 2700 Hz, 50 % Arbeitszyklus und 3 Vo-p erzeugt den Nennwert von min. 85 dB Ausgangsleistung bei 10 cm. Wenden Sie sich an MEIDI, um Anwendungshinweise für Antriebsschaltungen zu erhalten.
2. Kann dieser Summer bei anderen Spannungen als 3Vo-p betrieben werden?
Ja. Der Betriebsspannungsbereich beträgt 3–7Vo-p. Schalldruckwaage mit Antriebsspannung; Der Nenn-Schalldruck ist mit 3Vo-p angegeben. Bei Spannungen außerhalb dieses Bereichs wenden Sie sich zur Überprüfung an MEIDI.
3. Wie wirkt sich der 16-Ω-Spulenwiderstand auf das Treiberdesign aus?
Die 16-Ω-Spule verbraucht maximal 80 mA bei 3 Vo-p. Stellen Sie sicher, dass Ihre Treiberstufe diesen Strom mit ausreichender Sättigungsspannung und Wärmeableitung liefern kann.
4. Welche Lötmethoden sind mit dem PPO-Gehäuse kompatibel?
Die Durchgangsbohrungsleitungen unterstützen Standard-Handlöten und Wellenlöten. Vermeiden Sie eine längere thermische Einwirkung über die zulässige Gehäusetemperatur hinaus. Kontaktieren Sie MEIDI für empfohlene Lötprofile.
5. Ist der HN-9050 Pin-kompatibel mit anderen 9-mm-Durchgangs-Summern?
Kontaktieren Sie MEIDI für die mechanische Zeichnung und das empfohlene Lochmuster, um die Footprint-Kompatibilität mit Ihrer Leiterplatte zu überprüfen.
Für technische Datenblätter, Hinweise zu Antriebsschaltungen, Zuverlässigkeitstestberichte oder OEM-Anpassungen des HN-9050 wenden Sie sich an MEIDI. Unser Team unterstützt Evaluierungseinheiten und Anwendungstechnik für die Through-Hole-Summer-Integration.
