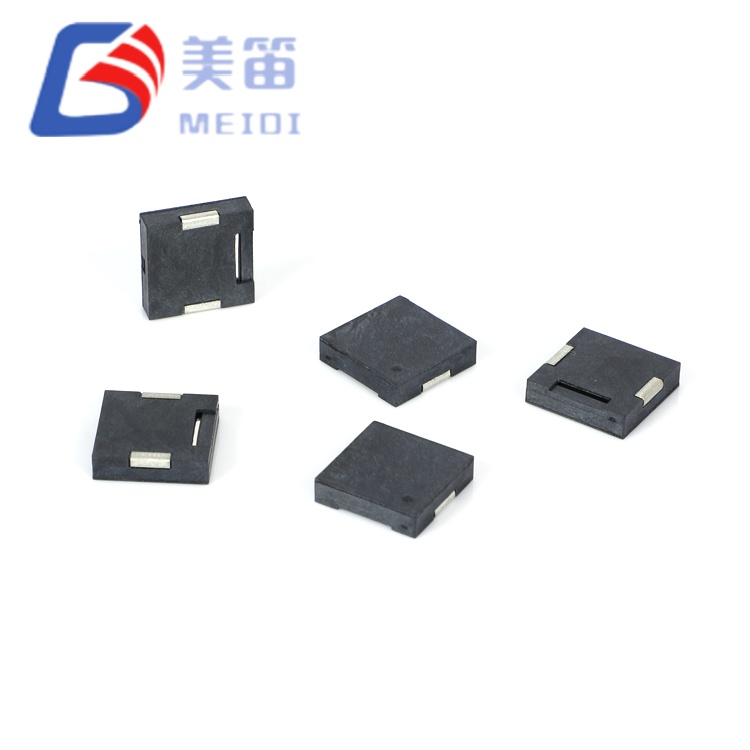

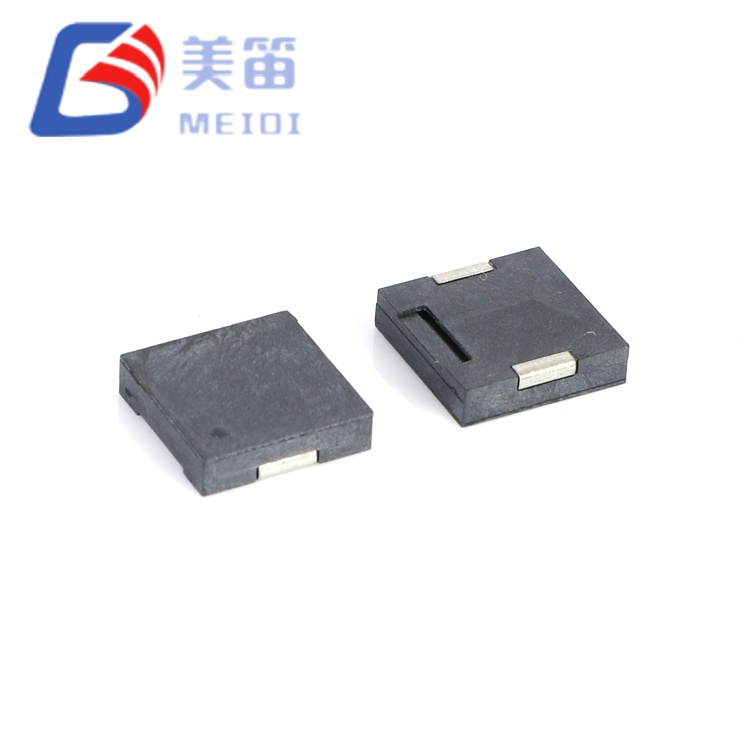

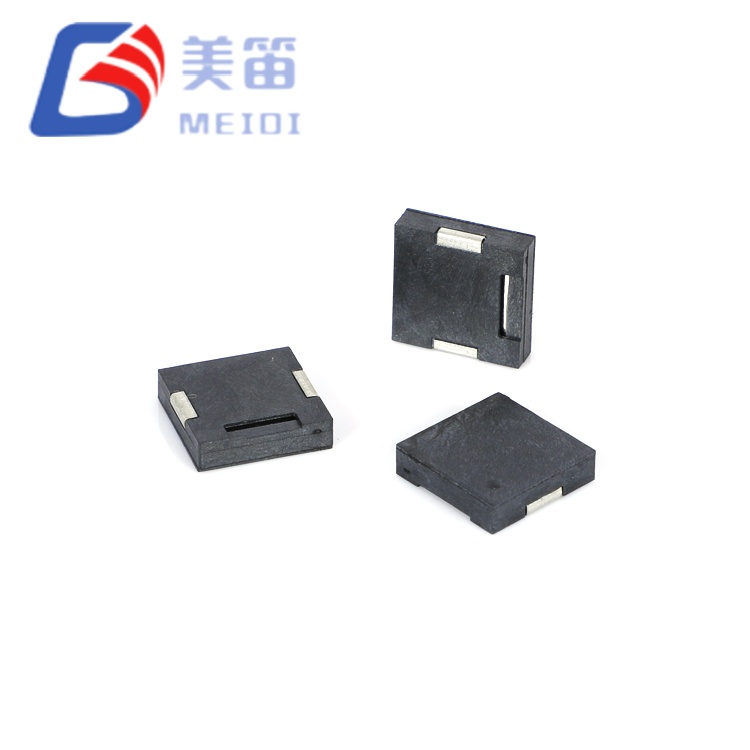

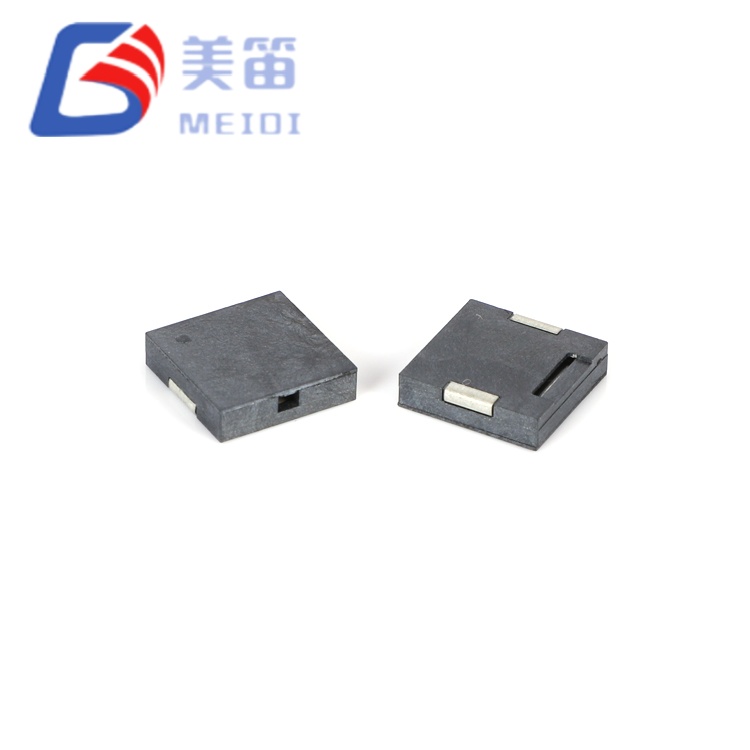

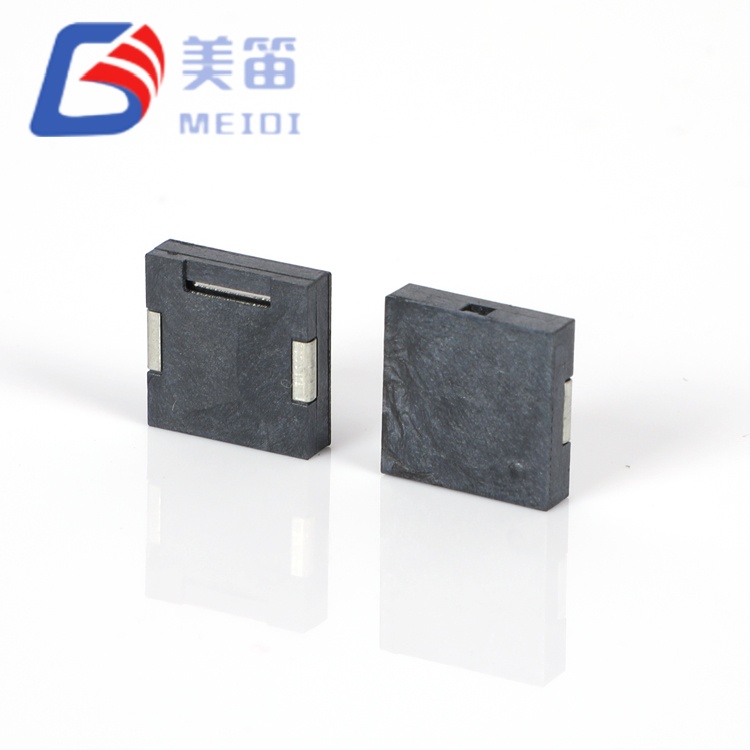

Der 12 * 12 * 3 mm große passive piezoelektrische SMD-Summer ist ein oberflächenmontierter passiver piezoelektrischer Summer, der ein breites 1–25-V-Antriebssignal akzeptiert, sodass eine einzige Komponente alles von 3,3-V-Logikschienen bis hin zu 24-V-Industriebussen abdecken kann. Seine Resonanzfrequenz liegt im Mittelpunkt bei 4000 Hz, und bei der Nennspannung von 3 V bleibt die Stromaufnahme unter 5 mA, was es sowohl für batteriebetriebene Instrumente als auch für Festinstallationen praktisch macht. Mit einer quadratischen Grundfläche von 12 mm und einer Höhe von nur 3 mm passt der Summer in dichte Leiterplattenbaugruppen, bei denen sowohl Platz als auch Strom knapp bemessen sind.
Da es sich bei dem 12*12*3 mm großen piezoelektrischen passiven SMD-Summer um einen passiven Wandler handelt, ist eine externe Wechselstromwellenform erforderlich, typischerweise ein Rechteckwellen- oder PWM-Signal bei oder nahe 4000 Hz. Dadurch erhält die Firmware die vollständige Kontrolle über den Klangcharakter: Ein-Aus-Timing, Frequenzmodulation und Mehrtonmuster können alle in der Software definiert werden, ohne dass Hardware geändert werden muss. Die große Versorgungstoleranz bedeutet, dass derselbe Summer für Produktvarianten mit unterschiedlichen Schienenspannungen verwendet werden kann, was die Beschaffung und Qualifizierung vereinfacht.

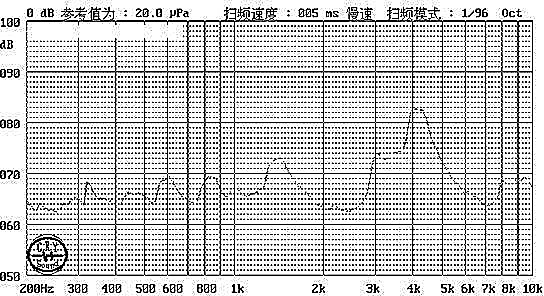

Die Mittenfrequenz von 4000 Hz liegt im 2-5-kHz-Band, wo das menschliche Ohr am empfindlichsten ist, sodass Warnungen auch bei mäßiger Lautstärke deutlich hörbar bleiben. Bei 3 V Spitze-zu-Spitze beträgt der garantierte minimale Schalldruck 80 dB bei 10 cm, und Beispielmessungen überschreiten typischerweise 83 dB. Die kapazitive Beschaffenheit des piezoelektrischen Elements eliminiert magnetische Emissionen, was ein Vorteil ist, wenn der Summer in der Nähe empfindlicher Analog- oder HF-Schaltkreise platziert wird.
| Parameter | Wert | Testbedingungen |
| Produkttyp | Piezoelektrischer passiver Summer | — |
| Nennspannung | 3 V (Vp-p) | Spitze-zu-Spitze-Referenz |
| Betriebsspannung | 1 – 25 V (Vp‑p) | Voller Funktionsumfang |
| Resonanzfrequenz | 4000 ± 300 Hz | Bei Nennspannung |

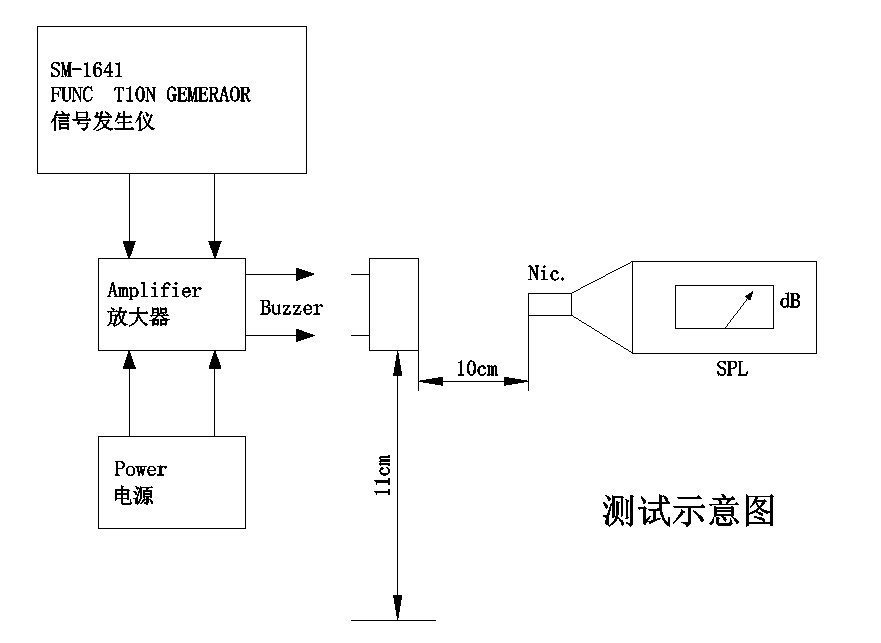

| Tonausgabe bei 10 cm | ≥ 80 dB | Bei 3 V, 4000 Hz |
| Betriebsstrom | ≤ 5mA | Bei 3 V |
| Kapazität | 14.000 ± 30 % pF | Bei 1 kHz, 25 ℃ |
| Betriebstemperatur | -30 ℃ ~ +70 ℃ | Kontinuierlich |
| Lagertemperatur | -40 ℃ ~ +85 ℃ | Nicht betriebsbereit |

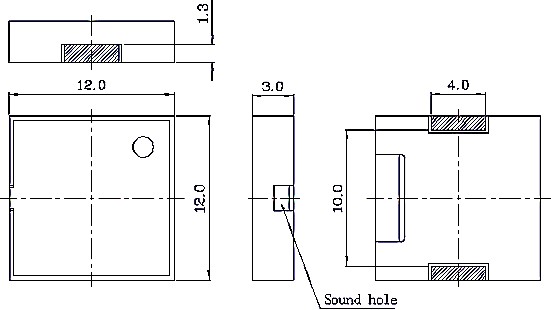

| Abmessungen (L × B × H) | 12,0 × 12,0 × 3,0 mm | Nur Körper |
| Gewicht | 0,4 g | Typisch |
| Gehäusematerial | Schwarzes LCP | Reflow-kompatibel |
| Montageart | SMD | Reflow: 255 ± 5 ℃, bis zu 3 Durchgänge |
Schnittstellen für Verbrauchergeräte: Zyklusende- und Fehleralarme in Waschmaschinen, Mikrowellenherden und Luftreinigern, bei denen ein einzelner Summer 5-V- und 12-V-Steuerplatinen ohne Spannungsumwandlung versorgen kann.
Smart-Home-Panels und IoT-Gateways: Statustöne für Wi-Fi-Kopplung, Sicherheitsaktivierung und Sprachassistentenbestätigung, direkt über einen 3,3-V-GPIO gesteuert.
Gewerbliche Kühl- und HVAC-Geräte: Türöffnungs- und Temperaturgrenzwertalarme in Vitrinen und begehbaren Kühlschränken, die vom erweiterten Betriebstemperaturbereich profitieren.
Batteriebetriebene tragbare Instrumente: Handmessgeräte und Umgebungsmonitore, bei denen die Stromaufnahme unter 5 mA die Laufzeit verlängert.
Kfz-Ersatzteilzubehör: 12-V-Direktantrieb für Sicherheitsgurt-Erinnerungen, Parksensor-Feedback und Ladeanzeigen.
| Designanforderung | MLT-1230-Attribut |
| Ein Summer für mehrere Produktspannungen | Der 1–25-V-Bereich deckt 3,3-V-, 5-V-, 12-V- und 24-V-Schienen ab, konsolidiert den Lagerbestand und vereinfacht die Stücklistenverwaltung. |
| Niedriger Energieverbrauch | ≤5 mA bei 3 V ist für Batterie- und Energiegewinnungssysteme geeignet; Der tatsächliche Verbrauch hängt von der Antriebsspannung und dem Arbeitszyklus ab. |
| Klare Warnung für alle Altersgruppen | Die 4-kHz-Resonanz ist bei allen Bevölkerungsgruppen durchgängig wahrnehmbar und der Ton überträgt sich gut durch typische Kunststoffgehäuse. |
| EMV-gerechte Platzierung | Kein Magnetfeld oder induktives Schaltgeräusch, daher kann der Summer in der Nähe von Antennen, Sensoren oder präzisen analogen Schaltkreisen platziert werden. |
| Schlanke Gehäuseintegration | Mit einer Höhe von 3 mm passt es unter Displays, Akkus und Abschirmdosen in tragbaren und plattenmontierten Produkten. |

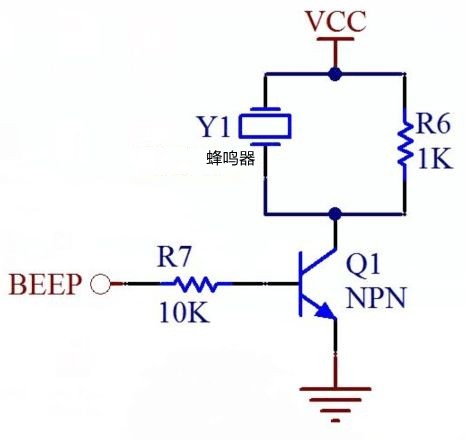

Die Kapazität von 14.000 pF stellt eine Blindlast von etwa 2,8 kΩ bei 4.000 Hz dar. Die meisten 3,3-V-MCU-Ausgänge können dies direkt ansteuern, aber für den 12-V- oder 24-V-Betrieb wird ein einfacher Transistorpuffer oder ein dedizierter Piezo-Treiber empfohlen, um den höheren Spannungshub zu bewältigen. Referenzschaltpläne sind beim Anwendungsteam von MEIDI erhältlich.
MEIDI Intelligent Technology entwickelt und fertigt seit 2011 akustische Komponenten. Die vertikal integrierte Fabrik des Unternehmens in Jiangsu, China, deckt LCP-Formung, automatisierte SMD-Montage, piezoelektrische Keramikverarbeitung und 100 % akustische End-of-Line-Tests ab. Die ISO 9001-Zertifizierung und ein spezielles Zuverlässigkeitslabor bilden den Rahmen für gleichbleibende Qualität bei hohen Stückzahlen.
Der 12*12*3 mm große piezoelektrische passive SMD-Summer wird auf denselben automatisierten Linien hergestellt, die MEIDIs Automobil- und Industriekunden beliefern. Jede Produktionscharge wird einer umfassenden Reihe von Tests unterzogen. Die Resonanzfrequenz wird bei 100 % der Einheiten überprüft, um sicherzustellen, dass das 4000 ± 300 Hz-Fenster eingehalten wird; Produktionsmuster zeigen durchweg eine enge 4000-Hz-Verteilung. Die Kapazität wird auf 14.000 pF ±30 % überprüft und der Schalldruckpegel wird durch statistische Stichproben bestätigt, wobei typische Werte zwischen 83,8 dB und 86,7 dB liegen. Das Umweltstress-Screening umfasst 48 Stunden bei +80 °C, 48 Stunden bei -30 °C und fünf Thermoschockzyklen. Die mechanische Robustheit wird durch Vibrationstests und Falltests aus 75 cm Höhe validiert, während die Lötintegrität durch Lötwärmebeständigkeit und vollständige Reflow-Profilierung überprüft wird. Alle Prüfaufzeichnungen sind mit einem Chargencode auf dem Gehäuse verknüpft und werden zehn Jahre lang aufbewahrt.
1. Wie wirkt sich der weite Spannungsbereich auf die Antriebsschaltung aus?
Bei 3 V können viele Mikrocontroller den Summer direkt ansteuern, da die Stromaufnahme unter 5 mA liegt. Mit steigender Versorgungsspannung steigt auch der Spitzenstrom; Bei 12 V oder 24 V ist ein einfacher Transistorpuffer oder ein Logikpegel-MOSFET empfehlenswert. Der wichtige Vorteil besteht darin, dass derselbe Summer für alle diese Spannungen verwendet werden kann, sodass keine unterschiedlichen Teilenummern erforderlich sind.
2. Warum ist die Resonanzfrequenz auf 4000 Hz eingestellt?
4000 Hz liegen im Bereich von 2–5 kHz, in dem das menschliche Gehör am empfindlichsten ist, sodass der Ton auch bei geringer Lautstärke leicht wahrgenommen werden kann. Diese Frequenz breitet sich auch gut durch Kunststoffgehäuse aus und ist weniger gerichtet als höhere Frequenzen, was sie zu einem guten Alarmton für allgemeine Zwecke macht.
3. Kann der MLT-1230 Sprache oder Musik erzeugen?
Nein. Das Gerät ist ein Schmalband-Resonanzwandler, der für 4000 Hz optimiert ist. Während durch Variation des PWM-Arbeitszyklus einfache Muster wie Pieptöne und Zwitschern erzeugt werden können, ist die Wiedergabe von Sprache oder komplexem Audio nicht möglich. Für solche Anwendungen sollte ein dynamischer Lautsprecher oder ein Breitband-Piezo-Echolot in Betracht gezogen werden.
4. Was bedeutet die Kapazität von 14000 pF für mein Design?
Die Kapazität definiert die Blindlast, die der Fahrer sieht. Bei 4000 Hz beträgt die Reaktanz etwa 2,8 kΩ. Dieser Wert sollte zur Berechnung des Spitzenstroms verwendet werden, den der Treiber liefern muss. Die Toleranz von ±30 % sollte bei den ungünstigsten Designmargen berücksichtigt werden.
5. Ist eine Anpassung möglich?

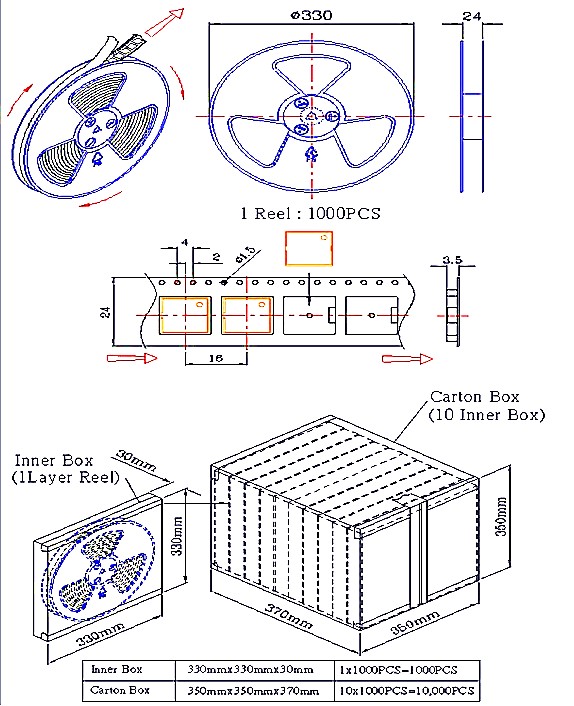

Ja. MEIDI bietet kundenspezifische Frequenzabstimmung im Bereich von 2–5 kHz, alternative Kapazitätswerte und verschiedene Band-und-Rollen-Konfigurationen für großvolumige OEM-Projekte. Kontaktieren Sie das Anwendungsteam mit Ihren Anforderungen für eine Machbarkeitsbewertung und Vorlaufzeit.
Für Datenblätter, spannungsspezifische Akustikkurven, Referenzdesigns für Antriebsschaltungen oder OEM-Anpassungen senden Sie Ihre Anforderungen über das Kontaktformular. Die Anwendungstechniker von MEIDI antworten normalerweise innerhalb eines Werktages mit technischer Dokumentation und Mengenpreisen.
