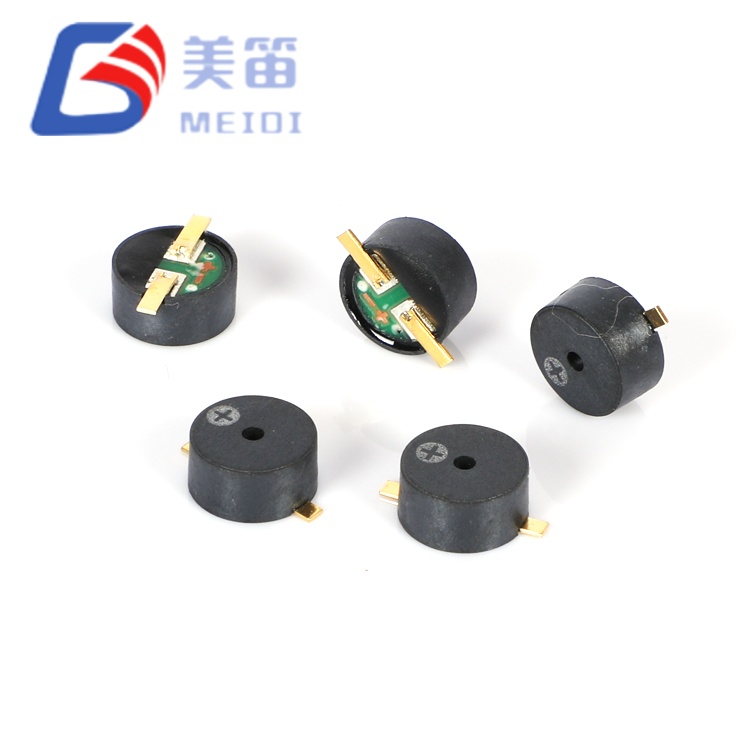

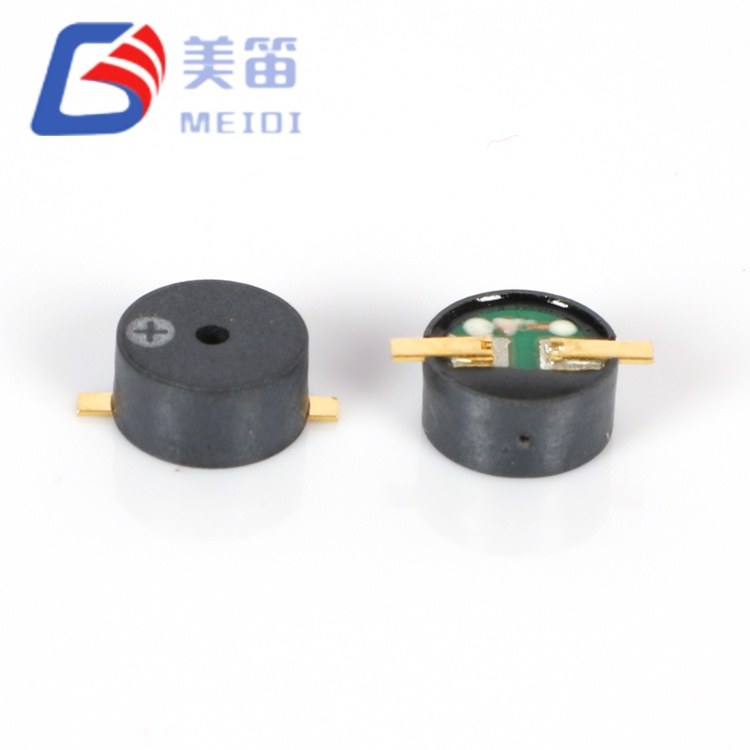

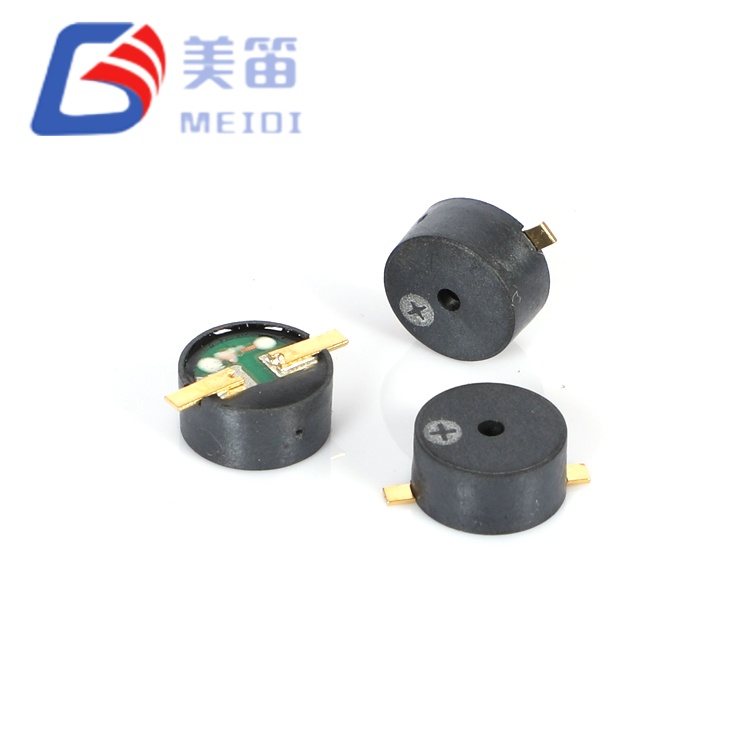

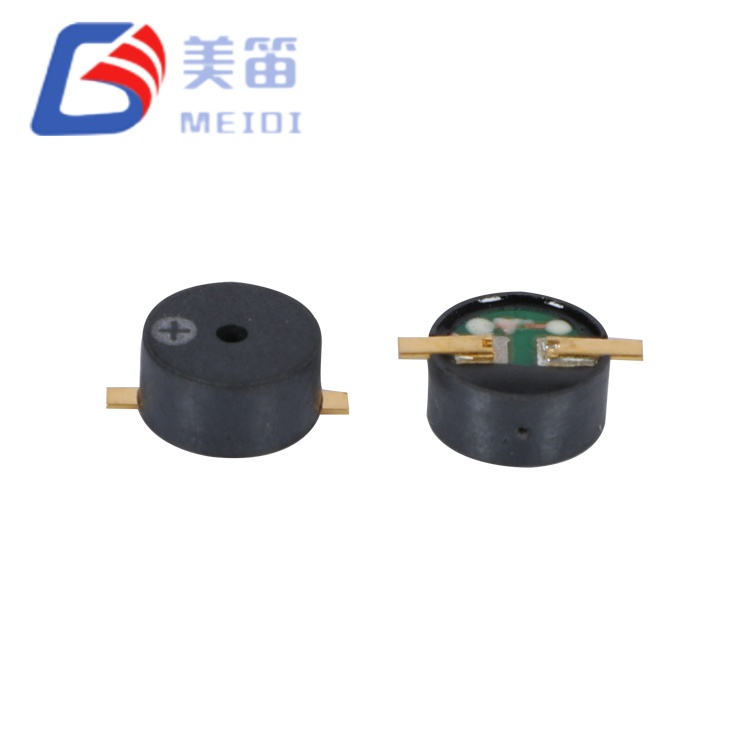

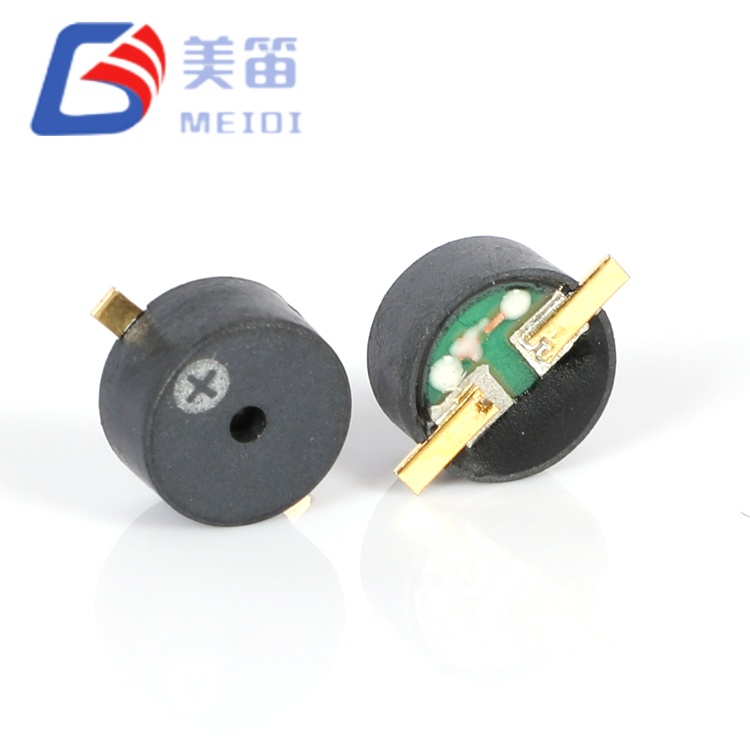

Die 9×4,5-mm-SMD-Familie magnetischer passiver Summer vereint drei elektromagnetische passive Summer in einem runden 9,0-mm-SMD-Gehäuse mit einer Hohlraumhöhe von 4,5 mm, der tiefsten im 9-mm-Sortiment von MEIDI. Zwei Standard-Spulenwiderstände decken 3,6-V- und 5-V-Schienen ab, während eine F-16R-Variante dem Magnetkreis einen Kupferring hinzufügt, um bei gleichem Antriebspegel eine höhere akustische Effizienz zu erzielen. Die übliche 2700-Hz-Resonanz dämpft niederfrequente Maschinengeräusche und das schwarze LCP-Gehäuse ist mit bleifreiem Reflow-Löten kompatibel.
Kreisförmiger 9,0-mm-Durchmesser mit 4,5-mm-Profil – höchster Hohlraum in der 9,0-mm-Serie für maximale Niederfrequenzresonanzeffizienz
Dreifache Konfiguration: Standardmodelle mit doppelter Impedanz (16 Ω / 32 Ω) plus verbesserte Kupferring-Variante (F-16R) für erhöhte magnetische Flussdichte
Niederfrequenzresonanz von 2700 ± 300 Hz – bessere Durchdringung von Umgebungsgeräuschen im Vergleich zu 4-kHz-Alternativen
16R: Nennspannung 3,6 V, Bereich 2,5–4,5 V, ≤80 mA; 32R: Nennspannung 5 V, Bereich 4,5–6,5 V, ≤80 mA; F-16R: Kupferring-verstärkter Magnetkreis
Erweiterter thermischer Bereich: -30 °C bis +70 °C im Betrieb, -40 °C bis +85 °C bei Lagerung
Reflow-kompatibles schwarzes LCP-Gehäuse: ausgelegt für eine Spitzentemperatur von 255 ± 5 °C, bis zu 3 Durchläufe
Maximale Hohlraumhöhe in der 9,0-mm-Serie: Das 4,5-mm-Profil bietet ein größeres internes Resonanzvolumen als Alternativen mit geringerer Höhe und unterstützt eine effiziente akustische Ausgabe von 2,7 kHz.
Dreifache Konfigurationsflexibilität: 16-Ω- und 32-Ω-Standardvarianten für die Auswahl der Spannungsarchitektur sowie das verbesserte F-16R-Kupferringmodell für Anwendungen, die maximale akustische Leistung bei identischer Grundfläche erfordern.
Kupferring-Magnetverstärkung (F-16R): Ein Kupfer-Kurzschlussring im Magnetkreis verbessert die akustische Leistung bei gleichen Antriebsbedingungen, indem er Wirbelstromverluste reduziert.
Durchdringung niederfrequenter Geräusche: Das 2700-Hz-Resonanzzentrum zielt auf das 2–3-kHz-Band ab, in dem die spektrale Dichte industrieller Umgebungsgeräusche abnimmt, wodurch die Alarmwahrnehmung in Umgebungen mit schweren Maschinen und Fahrzeugen verbessert wird.
Spannungsoptimierte Impedanzpaarung: 16R für 3,6-V-Lithium-Ionen-/Logiksysteme mit ≤80 mA Stromverbrauch; 32R für 5-V-Automobil-/Industriebusse mit ≤80 mA Stromverbrauch; Der F-16R behält eine Impedanz von 16 Ω bei und verfügt über einen verbesserten Magnetkreis für eine hervorragende Leistung bei gleicher Leistung.
Erweiterte Lagerung bei kaltem Wetter: Die Lagerbewertung bei -40 °C unterstützt die Logistik in der Arktis, Geräte in großer Höhe und im Winter gelagerte Maschinen ohne Parameterverschlechterung.
| Parameter | MLT-9045-16R | MLT-9045-32R | MLT-9045F-16R |
| Produkttyp | Elektromagnetischer passiver SMD-Summer | Elektromagnetischer passiver SMD-Summer | Elektromagnetischer passiver SMD-Summer |
| Nennspannung | 3,6 V (o-p) | 5,0 V (o-p) | 3,6 V (o-p) |
| Betriebsspannung | 2,5 – 4,5 V (o-p) | 4,5 – 6,5 V (o-p) | 2,5 – 4,5 V (o-p) |

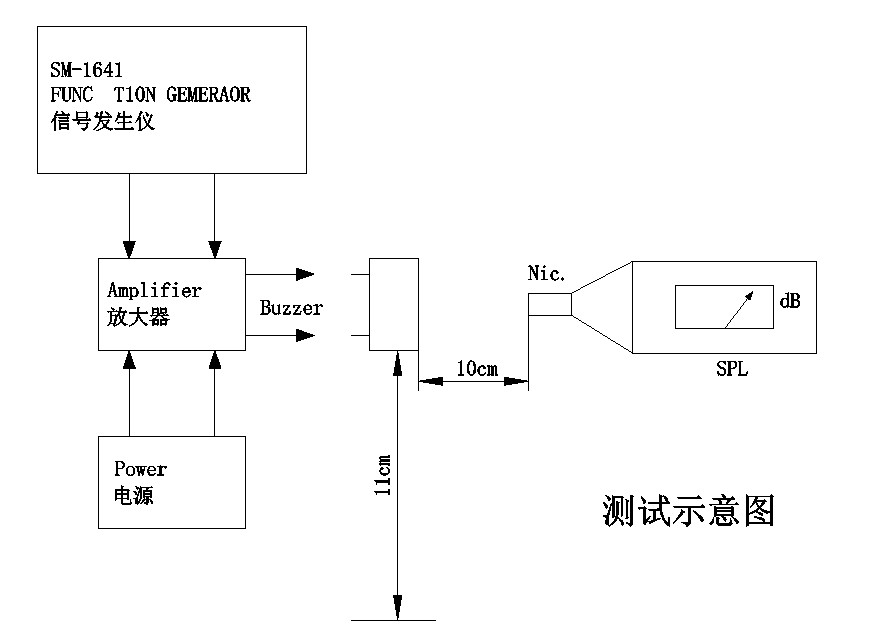

| Tonausgabe bei 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB (verstärkt) |
| Betriebsstrom | ≤ 80 mA | ≤ 80 mA | ≤ 100 mA |
| Resonanzfrequenz | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Spulenwiderstand | 16 ± 3 Ω | 32 ± 3 Ω | 16 ± 3 Ω |
| Betriebstemperatur | -30 °C ~ +70 °C | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Lagertemperatur | -40 °C ~ +85 °C | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

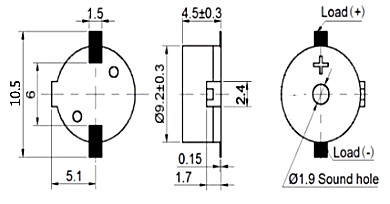

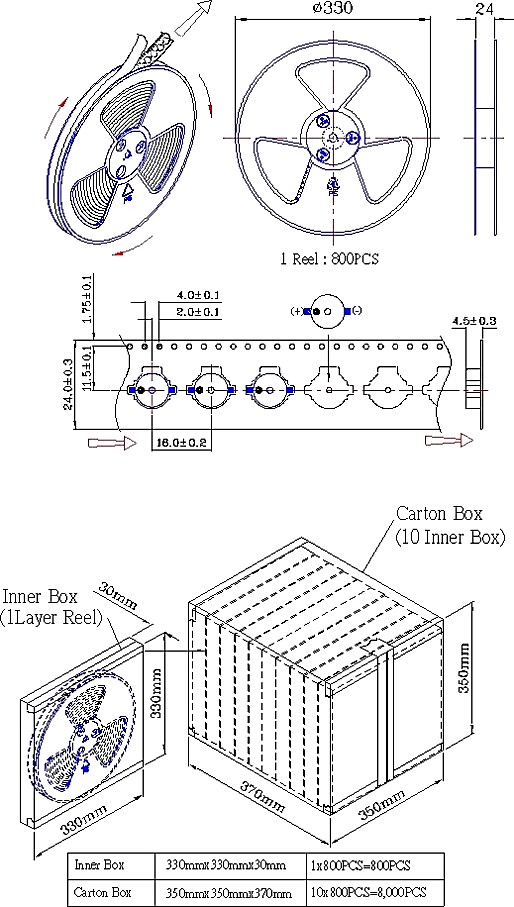

| Abmessungen (Durchmesser × H) | 9,0 × 4,5 mm | 9,0 × 4,5 mm | 9,0 × 4,5 mm |
| Gewicht | 0,8 g | 0,8 g | 0,8 g |
| Gehäusematerial | Schwarzes LCP | Schwarzes LCP | Schwarzes LCP |
| Magnetische Verstärkung | Standard | Standard | Kupferring |
| Lötmethode (empfohlen) | Reflow: 255 ± 5 °C, 3 s; Vorheizen 180 °C, 40–70 s | Reflow: 255 ± 5 °C, 3 s; Vorheizen 180 °C, 40–70 s | Reflow: 255 ± 5 °C, 3 s; Vorheizen 180 °C, 40–70 s |
Der magnetische passive 9×4,5-mm-SMD-Summer stellt den akustischen Höhepunkt des 9,0-mm-SMD-Summer-Portfolios von MEIDI dar. Das 4,5-mm-Profil – das höchste der Serie – bietet 80 % mehr internes Resonanzvolumen als der 2,5-mm-MLT-9025 und 12,5 % mehr als der 4,0-mm-MLT-8540, was sich in einer überlegenen Tieffrequenzeffizienz und Schalldruckerzeugung bei 2700 Hz niederschlägt.
Die Dreifach-Konfigurationsarchitektur deckt drei unterschiedliche Beschaffungsszenarien ab. Der MLT-9045-16R (16 ± 3 Ω, 2,5–4,5 V) eignet sich für batteriebetriebene und logikbasierte 3,3-V-Designs, bei denen die direkte GPIO-Ansteuerung im Vordergrund steht. Der MLT-9045-32R (32 ± 3 Ω, 4,5–6,5 V) ist für 5-V-Autozubehörbusse und industrielle SPS-Ausgänge konzipiert, bei denen eine höhere Schienenspannung strominduzierte EMI- und Leiterverluste reduziert. Der MLT-9045F-16R führt eine Kupferring-Magnetverbesserung ein – einen leitfähigen Kurzschlussring, der in den Magnetkreis integriert ist und Wirbelstromverluste im Polstück unterdrückt und die effektive magnetische Flussdichte im Luftspalt erhöht, ohne die Spulenwindungen oder den Widerstand zu erhöhen.
Die F-16R-Variante bietet aufgrund der verbesserten Magnetkreiseffizienz eine verbesserte akustische Leistung im Vergleich zum Standard-16R bei gleichwertigen Spannungs- und Stromwerten. Für Anwendungen, bei denen es auf jedes Dezibel ankommt – wie Notfall-Evakuierungssysteme, Kollisionsvermeidung schwerer Maschinen oder Sicherheitswarnungen auf See – bietet der F-16R einen Upgrade-Pfad, ohne dass die Spannungsarchitektur oder das PCB-Layout geändert werden müssen.
Die Masse von 0,8 g sorgt für mechanische Stabilität unter Vibrations- und Stoßbedingungen. Diese Stabilität ist bei Bergbaumaschinen, landwirtschaftlichen Erntemaschinen und Nutzfahrzeugfahrgestellen von entscheidender Bedeutung, wo anhaltende Vibrationen die Ausgangskonsistenz leichterer Wandler beeinträchtigen würden. Die kreisförmige Grundfläche vereinfacht die Akustikmodellierung des Gehäuses im Vergleich zu quadratischen Alternativen, mit vorhersehbaren radialen Schallabstrahlungsmustern, die das Design von Gitter und Anschlüssen erleichtern. Fordern Sie Muster aller drei Varianten an, um die Spannungskompatibilität und die Vorteile der magnetischen Verstärkung in Ihrer akustischen Zielumgebung zu bewerten.
MEIDI wendet bei der gesamten Produktion der MLT-Serie einheitliche Zuverlässigkeitsprotokolle an. Alle MLT-9045-Varianten durchlaufen eine identische Spannungsprüfung:
Prüfung der Klimabeständigkeit – 48-stündige Hochtemperaturlagerung bei +80 ± 2 °C, 48-stündige Tieftemperaturlagerung bei -30 ± 2 °C und 5-Zyklen-Thermoschock (-30 °C ↔ +80 °C, 30-minütige Verweildauer pro Extrem)
Validierung der mechanischen Belastung – sinusförmige Vibration (10–55 Hz, 1,0 mm Amplitude, XYZ-Achsen, 0,5 Stunden kumulativ) und 75 cm freier Fall auf 10 mm Hartholz (3 Stöße)
Überprüfung der Feuchtigkeitsbeständigkeit – 48-stündige Einwirkung von 50 ± 5 °C / 90–95 % relativer Luftfeuchtigkeit, gefolgt von einer 2-stündigen Umgebungserholung und vollständiger elektrischer Charakterisierung
Bestätigung der Lötintegrität – Lötwärmebeständigkeit bei 250 ± 5 °C für 10 ± 0,5 Sekunden (2,0 mm Abstand zwischen Körper und Lötmittel) sowie vollständige Einhaltung des Reflow-Profils
Diese Tests werden im MEIDI-eigenen Zuverlässigkeitslabor durchgeführt, das die Entwicklung und Validierung aller seit 2011 hergestellten Akustikkomponenten unterstützt. Das Werk in Jiangsu, China, arbeitet nach einem ISO 9001-zertifizierten Qualitätssystem und integriert hausinterne LCP-Formgebung, automatisierte Spulenwicklung und SMD-Montagelinien. Diese vertikale Integration ermöglicht eine genaue Kontrolle über die gesamte Herstellungskette, von der Rohmaterialprüfung bis zur abschließenden akustischen Prüfung.
Die Ergebnisse von Probenchargentests zeigen eine außergewöhnliche Konsistenz über alle Konfigurationen hinweg:
| Variante | Schalldruckbereich (dB) | Strombereich (mA) | Frequenz (Hz) | Impedanz (Ω) |
| MLT-9045-16R | 97,5–99,4 | 68,3–71,2 | 2700 (alle Proben) | 15.2–16.9 |
| MLT-9045-32R | 97,5–99,7 | 61,7–64,8 | 2700 (alle Proben) | 30,4–32,1 |
| MLT-9045F-16R | 97,5–99,4 | 68,3–71,2 | 2700 (alle Proben) | 15.2–16.9 |
Alle Parameter sind innerhalb der Spezifikationsfenster eng gebündelt. Einzelne Chargentestberichte sind auf Anfrage erhältlich.
Alarmsysteme für die Schwerindustrie – Not-Aus-, Kranbewegungs- und Pressenüberlastungswarnungen in Stahlwerken, Gießereien und Schmiedewerken, wo der Umgebungslärm mehr als 90 dB beträgt und die Durchdringung niedriger Frequenzen von entscheidender Bedeutung ist
Kabine und Fahrgestell von Nutzfahrzeugen – Sicherheitsgurtwarnungen, Warnungen bei geöffneten Türen und Rückwärtsnäherungstöne in schweren Lastkraftwagen, Bussen und Baumaschinen mit geregelten 24-V-zu-5-V-Subsystemen
Bergbau- und Tunnelbauarbeiten – Gaserkennung, Lüftungsfehler und Evakuierungsalarme in engen unterirdischen Räumen mit hohem Nachhall und Maschinenstörungen
Schiffsdeck- und Maschinenraumausrüstung – Windenbetrieb, Bilgenpumpe und Feuerlöschalarme in maritimen Umgebungen mit hoher Luftfeuchtigkeit und starken Vibrationen
Landwirtschaftliche Verarbeitungsmaschinen – Getreidetrockner-, Silofüllstands- und Mähdrescher-Verstopfungswarnungen bei staubigen Außenbedingungen mit erheblichen Hintergrundgeräuschen
Beschallungs- und Notfallübertragungen – akustische Ersatzbenachrichtigungen in PA-Systemen, Schul-Gegensprechanlagen und Gebäude-Evakuierungsnetzwerken, die eine zuverlässige Tonkonsistenz erfordern
1. Was ist der Unterschied zwischen dem MLT-9045-16R und dem MLT-9045F-16R?
Beide haben identische elektrische Parameter (16 ± 3 Ω, 2,5–4,5 V, ≤ 100 mA) und mechanische Abmessungen (9,0 × 4,5 mm). Der F-16R verfügt über einen Kupfer-Kurzschlussring im Magnetkreis für eine verbesserte akustische Leistung bei gleicher Antriebsleistung. Der F-16R wird für Anwendungen empfohlen, bei denen maximale Schallleistung entscheidend ist und der geringe Kostenaufschlag durch die Leistungsanforderungen gerechtfertigt ist.
2. Wie schneidet der 4,5 mm MLT-9045 im Vergleich zum 4,0 mm MLT-8540 und 2,5 mm MLT-9025 ab?
Die Höhe von 4,5 mm des MLT-9045 sorgt für ein erhöhtes internes Resonanzvolumen im Vergleich zu Alternativen mit niedrigerem Profil in der gleichen Durchmesserserie und unterstützt die Niederfrequenzeffizienz und die akustische Leistung bei 2700 Hz. Der Kompromiss besteht im Z-Achsen-Spielraum: Das 4,5-mm-Profil benötigt mehr vertikalen Platz als schlankere Alternativen. Wählen Sie den MLT-9025 für ultraschlanke Gehäuse, den MLT-8540 für ausgewogenen Abstand und den MLT-9045 für maximale akustische Leistung, wenn die Höhe nicht eingeschränkt ist.

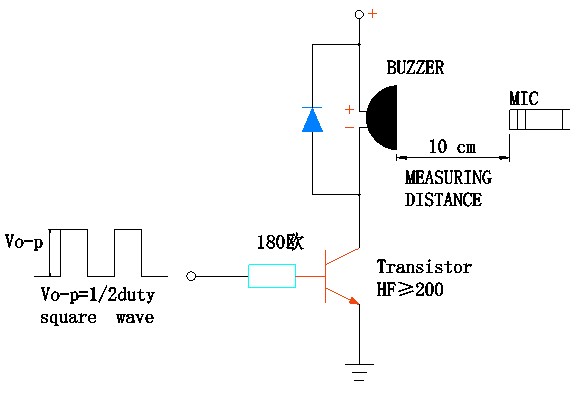

3. Welche Ansteuerschaltung wird für die jeweilige Variante empfohlen?
Der 16R und der F-16R verbrauchen bei 3,6 V ≤100 mA und können direkt von fähigen MCU-GPIO-Pins (Pin-Nennstrom ≥100 mA überprüfen) oder über einen einfachen NPN-Transistorschalter mit 180-Ω-Basiswiderstand angesteuert werden. Der 32R bei 5 V verbraucht ≤80 mA, erfordert aber eine Treiberstufe von 3,3 V Logik; Von der 5-V-Logik sorgt ein 330-Ω-Basiswiderstand mit Allzwecktransistor (HF ≥ 200) für eine ausreichende Ansteuerung. Zum Schutz vor induktivem Rückschlag ist bei allen Varianten eine Flyback-Diode über der Spule zwingend erforderlich.
4. Kann der MLT-9045 durchkontaktierte Magnetsummer in bestehenden Designs ersetzen?
Ja, mit Überarbeitung des PCB-Layouts von Durchgangslöchern zu SMD-Pads. Die kreisförmige Grundfläche von 9,0 mm nimmt weniger Platinenfläche ein als typische 12-mm-Durchgangsloch-Summer und macht Bohrlöcher und manuelles Einsetzen überflüssig. Die akustische Leistung (≥85 dB, wobei empirische Daten 97–99 dB zeigen) übertrifft viele 12-mm-Durchgangslochäquivalente erheblich. Der Hauptaspekt beim Design ist die Migration der Treiberschaltung: Durchsteck-Summer arbeiten häufig mit 12 V und internen Oszillatoren, während der MLT-9045 eine externe 2,7-kHz-Anregung bei 3,6 V oder 5 V erfordert. Ein Mikrocontroller-PWM-Ausgang oder ein einfacher Oszillator ersetzt den selbstoszillierenden Antrieb.
5. Sind für OEM-Programme kundenspezifische magnetische Verbesserungen oder Impedanzwerte verfügbar?
Ja. MEIDI unterstützt OEM/ODM-Anpassungen, einschließlich alternativer Kupferringgeometrien für spezifische Frequenzabstimmung, mittlerer Impedanzwerte (20–24 Ω für Split-Voltage-Architekturen), modifizierter Resonanzfrequenzen (2,0–3,5 kHz-Bereich), alternativer Gehäusefarben zur visuellen Identifizierung und kundenspezifischer Band-und-Rollen-Verpackung. Es gelten Mindestbestellmengen und Lieferzeiten. Kontaktieren Sie unser Vertriebsteam, um spezifische Anforderungen zu besprechen und ein Angebot für kundenspezifische Konfigurationen anzufordern.
Kontaktieren Sie MEIDI für wettbewerbsfähige Angebote, kostenlose technische Muster aller drei MLT-9045-Varianten und engagierten OEM/ODM-Support. Unser Anwendungsteam kann Sie bei der Bewertung von Kupferring-Magnetkreisen, der Optimierung von 3,3-V-/5-V-Antriebskreisen und der akustischen Integration für schwere Industrie- und Fahrzeuggehäuseprofile unterstützen.
