9,6 × 5 mm Durchsteckgehäuse für die direkte Leiterplattenmontage
2700 Hz Resonanzfrequenz für Tonausgabe mit externem Rechteckwellenantrieb
40-Ω-Spulenimpedanz für Treiberschaltungen der 5-V-Klasse
Min. 85 dB Schalldruck bei 10 cm unter 5 Vo-p, 2700 Hz, 50 % Einschaltdauer
4–6Vo-p Betriebsspannungsbereich
Schwarzes PPO-Gehäuse, ausgelegt für einen Betrieb von -30 °C bis +75 °C

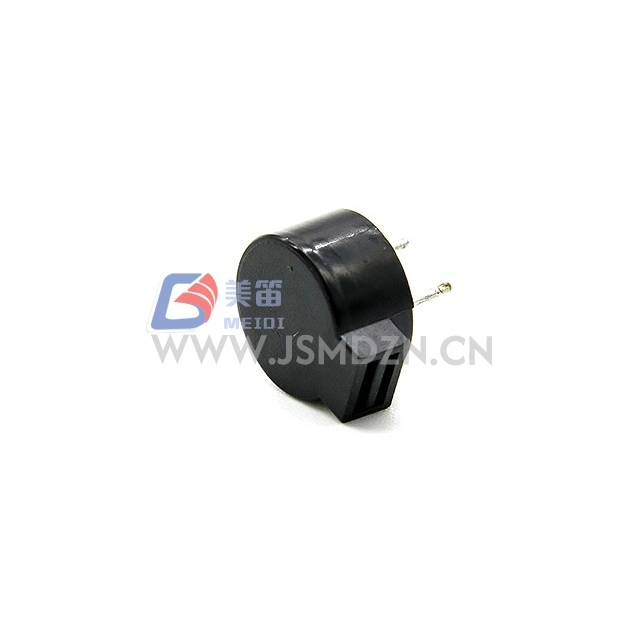

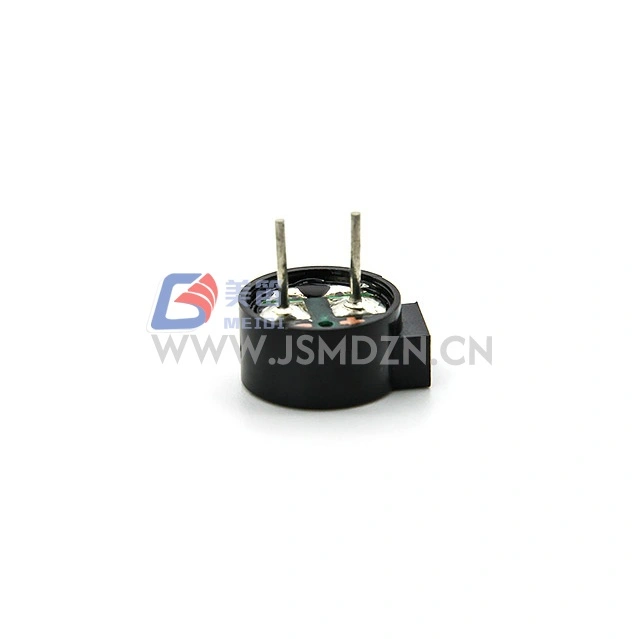

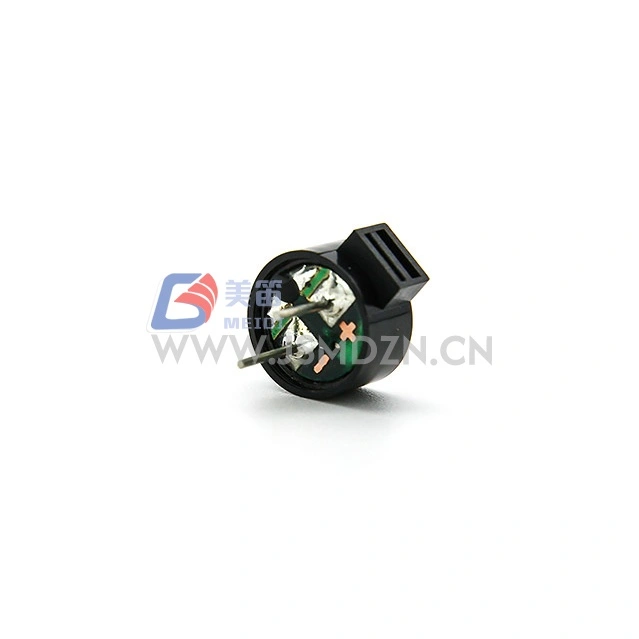

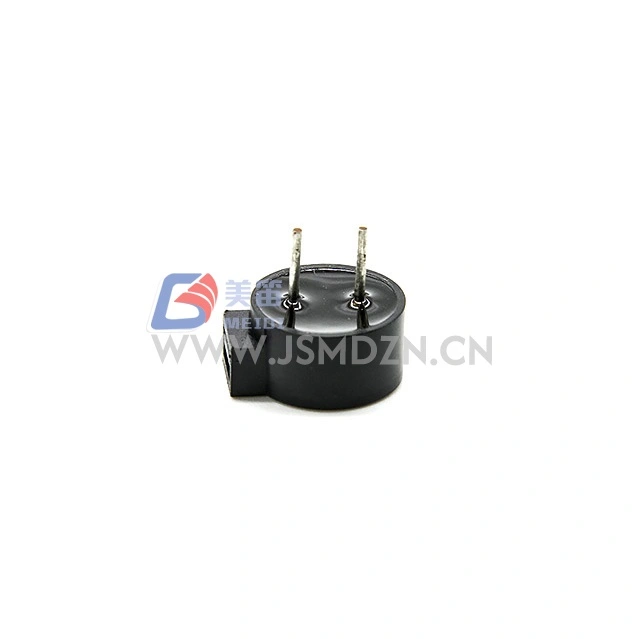

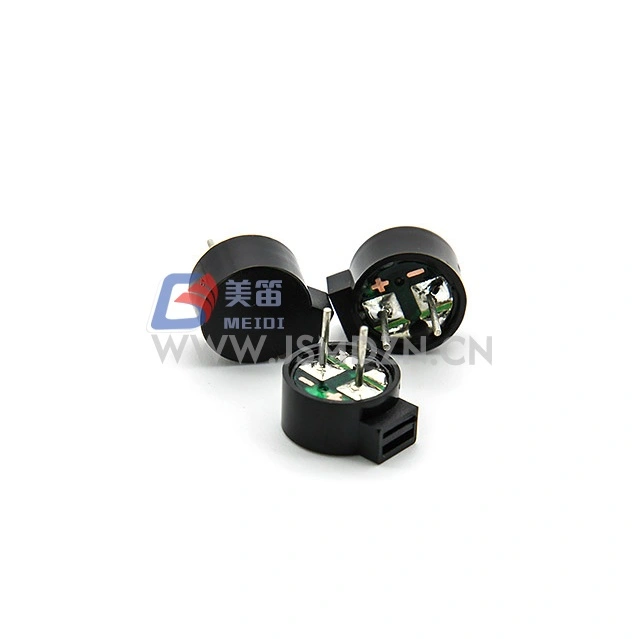

Der MEIDI HN-9650E 9,6 x 5 mm durchkontaktierte elektromagnetische passive Summer ist ein durchkontaktierter elektromagnetischer passiver Summer, der für OEM- und Industriesysteme der 5-V-Klasse entwickelt wurde, die eine zuverlässige akustische Rückmeldung von einer externen Antriebsquelle benötigen. Mit einer Nennleistung von 5 Vo-p, einer Resonanzfrequenz von 2700 Hz und einer Spulenimpedanz von 40 Ω erzeugt der HN-9650E eine Mindestleistung von 5 V. 85 dB Schalldruck bei 10 cm und Betrieb in einem Bereich von 4–6 Vo-p. Das schwarze PPO-Gehäuse widersteht herkömmlichem Hand- und Wellenlöten und eignet sich daher für Gerätetafeln, Alarmeinheiten und Statusanzeigen.

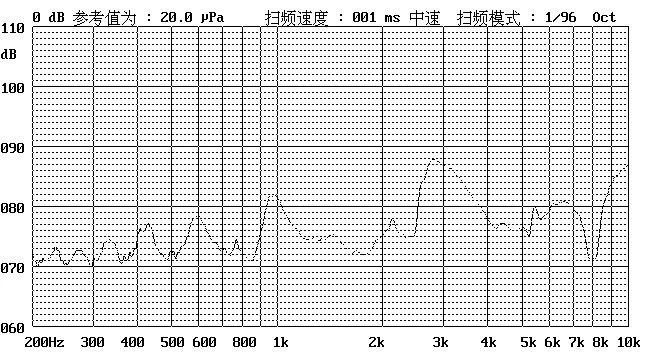

| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer passiver Summer | — |
| Nennspannung | 5Vo‑p | Resonanzfrequenzreferenz |
| Betriebsspannung | 4–6Vo‑S | Antriebssignalspitze |
| Nennstrom | Max. 80mA | Bei 2730 Hz, 50 % Einschaltdauer, 5 Vo-p Rechteckwelle |
| Schalldruckpegel | Min. 85 dB | Bei 2730 Hz, 50 % Einschaltdauer, 5 Vo-p, 10 cm |
| Spulenwiderstand | 40 ± 4Ω | Bei 25℃, Gleichstrom |
| Resonanzfrequenz | 2700Hz | Bei Nennspannung |
| Betriebstemperatur | -30℃ ~ +75℃ | — |
| Lagertemperatur | -40℃ ~ +85℃ | — |
| Nettogewicht | Ca. 1g | — |
| Gehäusematerial | Schwarzes PPO | — |
| Umweltschutz | RoHS | — |
Standardtestbedingungen: Temperatur 25 ± 3 °C, Luftfeuchtigkeit 60 ± 10 % relative Luftfeuchtigkeit, Druck 860–1060 hPa
Hinweis: Die Nennstrom- und Schalldrucktestbedingungen in der Originalspezifikation beziehen sich auf 2730 Hz, während die Resonanzfrequenz mit 2700 Hz angegeben ist. Kontaktieren Sie MEIDI, um die genaue Testhäufigkeit für Ihre Anwendung zu bestätigen.
x
Gerätefrontplatten mit durchgehenden Summern für Bedieneralarme
Gebäude- und Anlagenüberwachungssysteme mit akustischen Warntönen
Stromversorgungs- und Konvertermodule für Übertemperaturwarnungen
Geldautomaten und Kioskgeräte für Transaktionsrückmeldungen
Unterhaltungselektronik mit 5-V-Logikpegel-Ansteuerschaltungen
Prozesssteuerungen, die eine Statusanzeige mit 2700 Hz erfordern
| Designanforderung | HN-9650E Vorteil |
| Akustische Ausgabe im Durchgangslochformat | Min. 85 dB SPL in einem 9,6 × 5 mm großen Gehäuse |
| 5V-Systemkompatibilität | 5Vo-p-Bewertung mit 4–6Vo-p-Betriebsbereich |
| Manuelle und automatisierte Montage | Durchgangslochleitungen für Handlöten und Wellenlöten |
| Geregelte Lieferungstoleranz | 6Vo-p maximale Betriebsspannung |
| Erweiterter thermischer Bereich | PPO-Gehäuse für -30℃ bis +75℃ |
MEIDI produziert den HN-9650E unter kontrollierten Herstellungsprozessen, einschließlich eingehender Materialprüfung, Überprüfung des Spulenwiderstands und akustischer Tests für jede Produktionscharge. Jedes Los wird Zuverlässigkeitstests unterzogen, die Lebensdauer, hohe/niedrige Temperatur, Feuchtigkeit, Thermoschock, Stürze und Vibration umfassen. Nach jedem dieser Tests muss das Produkt die Akzeptanzkriterien erfüllen und darf keine Funktionseinbußen über die angegebene Schalldrucktoleranz hinaus aufweisen.
| Testgegenstand | Testbedingungen |
| Lebenstest | 25 ± 10 ℃, Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | 96 Stunden lang bei 40 °C lagern, vor dem Test 3 Stunden lang bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 ℃, 90 %–95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung, alle 6 Seiten und 3 Kanten, fällt aus 1,2 m Höhe auf eine dicke Holzplatte |
| Vibrationstest | 1000 Zyklen/Minute, Amplitude 1,5 mm, 1 Stunde pro Achse, insgesamt 3 Achsen |
Achtung: Vermeiden Sie das Eindringen von Fremdkörpern in das Produkt, einschließlich magnetischer Stoffe, wasserlöslicher Stoffe und korrosiver Gase, da diese die elektrische Leistung beeinträchtigen können.
1. Welches Antriebssignal benötigt der HN-9650E?

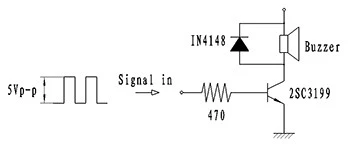

Der HN-9650E ist ein passiver Summer und benötigt ein externes Rechteckwellen- oder PWM-Signal. Eine Rechteckwelle mit 2700 Hz, 50 % Einschaltdauer und 5 Vo-p ergibt den Nennwert von min. 85 dB Ausgangsleistung bei 10 cm. Wenden Sie sich an MEIDI, um Anwendungshinweise für Antriebsschaltungen zu erhalten.
2. Kann der HN-9650E mit 3,3-V-Logikpegeln betrieben werden?
Der Nennbetriebsbereich beträgt 4–6 Vo-p, sodass 3,3 V unter das angegebene Antriebsfenster fallen können. Verwenden Sie eine Pufferstufe, um den Bereich von 4–6 Vo-p zu erreichen, oder wenden Sie sich an MEIDI, um eine Anleitung für Niederspannungsantriebe zu erhalten.
3. Wie wirkt sich der 40-Ω-Spulenwiderstand auf das Treiberdesign aus?
Die 40-Ω-Spule verbraucht maximal 80 mA bei 5 Vo-p. Stellen Sie sicher, dass Ihre Treiberstufe diesen Strom mit ausreichender Sättigungsspannung und thermischem Spielraum liefern kann.
4. Welche Lötmethoden sind mit dem PPO-Gehäuse kompatibel?
Die Durchgangsanschlüsse eignen sich für Standard-Handlöten und Wellenlöten. Begrenzen Sie die thermische Belastung auf die zulässige Gehäusetemperatur. Kontaktieren Sie MEIDI für empfohlene Lötprofile.
5. Ist der HN-9650E Pin-kompatibel mit anderen 9-mm-Durchgangs-Summern?

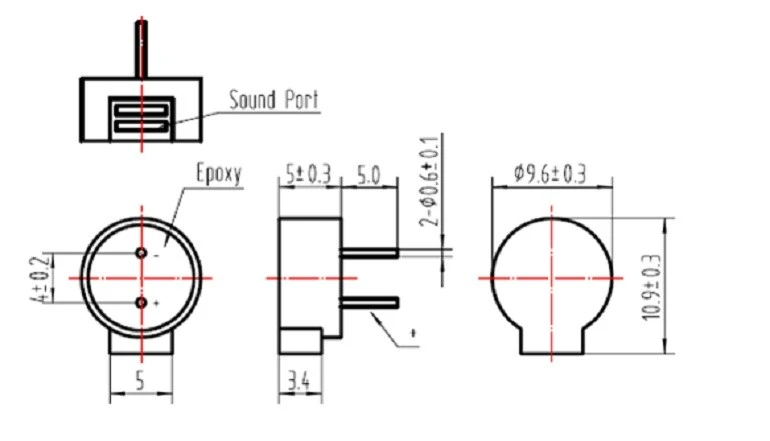

Kontaktieren Sie MEIDI für die mechanische Zeichnung und das empfohlene Lochmuster, um die Footprint-Kompatibilität mit Ihrer Leiterplatte zu überprüfen.
Für technische Datenblätter, Hinweise zu Antriebsschaltungen, Zuverlässigkeitstestberichte oder OEM-Anpassungen des HN-9650E wenden Sie sich an MEIDI. Unser Team unterstützt Evaluierungseinheiten und Anwendungstechnik für die Through-Hole-Summer-Integration.
