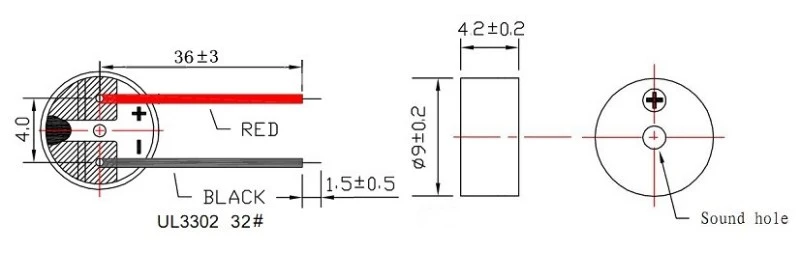

9 mm × 4,2 mm große oberflächenmontierbare Grundfläche für Leiterplattenbaugruppen
2730 Hz Resonanzfrequenz zur Tonerzeugung mit externem Antrieb
16 Ω niedrige Spulenimpedanz für 3,3-V-Mikrocontroller-GPIO-Schnittstelle
Min. 85 dB Schalldruck bei 10 cm bei Betrieb mit 3 Vo-p, 2730 Hz, 50 % Einschaltdauer
Schwarzes LCP-Gehäuse mit thermischer Stabilität für bleifreie Reflow-Profile
2-4Vo-p-Betriebsbereich für 3,3V-Logikversorgungspegel

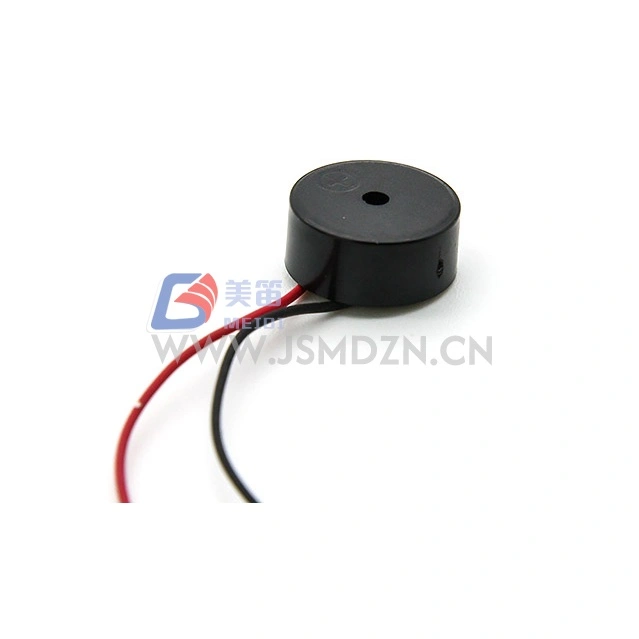

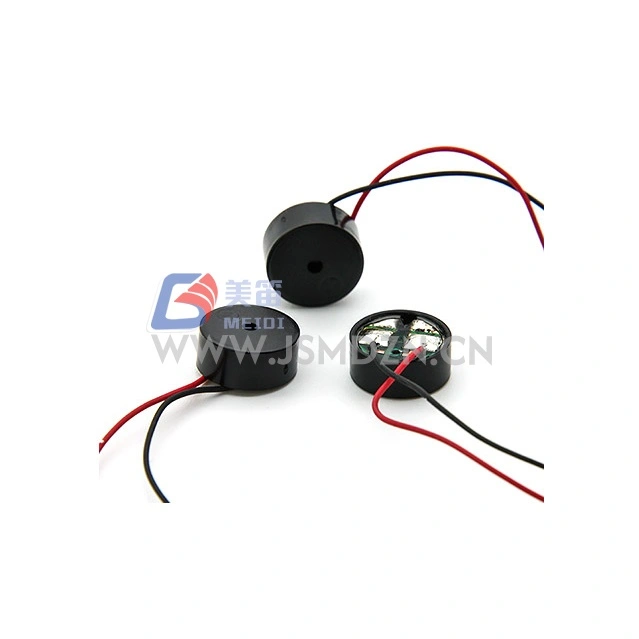

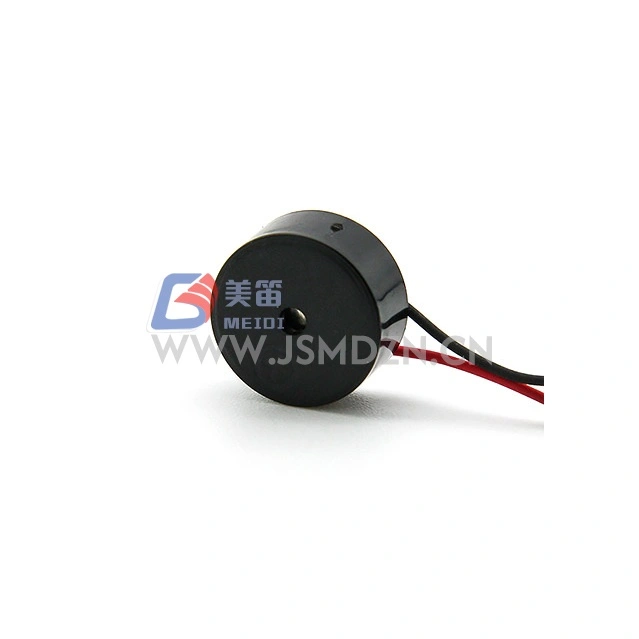

Der MEIDI HN-9042W 9 x 4,2 mm SMD elektromagnetische passive Summer ist ein oberflächenmontierter elektromagnetischer passiver Summer in einem 9 mm × 4,2 mm großen Gehäuse für 3,3 V-Digitalsysteme. Die Resonanzfrequenz von 2730 Hz liefert einen Ton, der für Benutzerfeedback, Alarmanzeige und Systemstatuswarnung in kompakten elektronischen Geräten geeignet ist.
Mit einer Nennspannung von 3 Vo-p und einer Betriebsspanne von 2–4 Vo-p passt der HN-9042W zu Standard-3,3-V-Logikschienen. Der Spulenwiderstand von 16 Ω ermöglicht die Laufwerksauswertung über leistungsfähige Mikrocontroller-Ports. Das schwarze LCP-Gehäuse bietet Maßhaltigkeit bei erhöhten Reflow-Temperaturen.
Kontaktieren Sie MEIDI für Querverweisunterstützung bei der Migration von alternativen 3-V-SMD-Summerprodukten.
3,3 V-optimiertes Design --- 3 Vo-p Nennleistung mit 2–4 Vo-p-Bereich für die Integration mit Niederspannungs-Logikversorgungen
16 Ω Spulenimpedanz --- niedriger Widerstand für Auswertung mit direktem GPIO-Antrieb; Überprüfen Sie die Nennstromstärke des Anschlusses für Dauerbetrieb
2730 Hz Resonanzfrequenz --- externe Rechteckwellenanregung bei Nennfrequenz erzeugt akustische Ausgabe; Gleichspannung erzeugt keinen Ton
Hoher Schalldruckpegel im kompakten Gehäuse --- Min. 85 dB bei 10 cm unter 3Vo-p, 2730 Hz, 50 % Arbeitszyklus-Antriebsbedingungen
LCP-Gehäusematerial --- Das schwarze Flüssigkristallpolymergehäuse sorgt für Dimensionsstabilität unter oberflächenmontierten Reflow-Bedingungen
Leichte Konstruktion --- ca. 1,0 g pro Einheit
| Parameter | Wert | Testbedingungen |
| Produkttyp | Elektromagnetischer passiver Summer | --- |
| Nennspannung | 3Vo-p | Resonanzfrequenzreferenz |
| Betriebsspannung | 2-4Vo-p | Antriebssignalspitze |
| Nennstrom | Max. 80mA | Bei 2730 Hz, 50 % Einschaltdauer, 3 Vo-p Rechteckwelle |

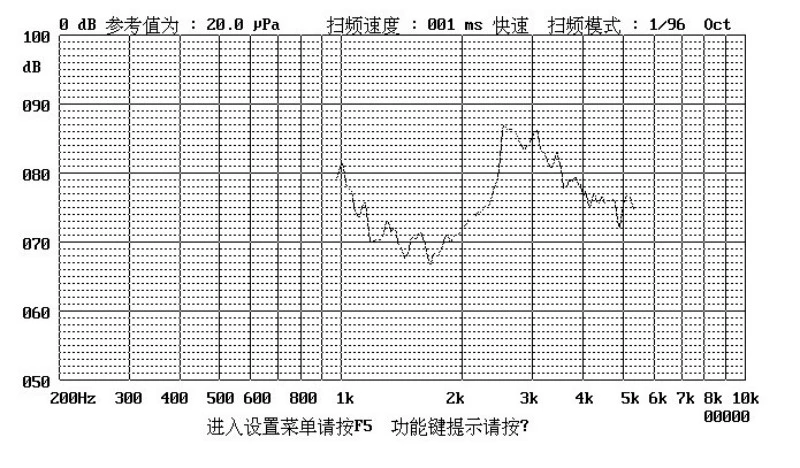

| Schalldruckpegel | Min. 85 dB | Bei 2730 Hz, 50 % Einschaltdauer, 3 Vo-p, 10 cm |
| Spulenwiderstand | 16 ± 3Ω | --- |
| Resonanzfrequenz | 2730Hz | Bei Nennspannung |
| Betriebstemperatur | -20℃ ~ +70℃ | --- |
| Lagertemperatur | -30℃ ~ +80℃ | --- |
| Nettogewicht | Ca. 1,0g | --- |
| Gehäusematerial | Schwarzes LCP | --- |
| Umweltschutz | RoHS | --- |

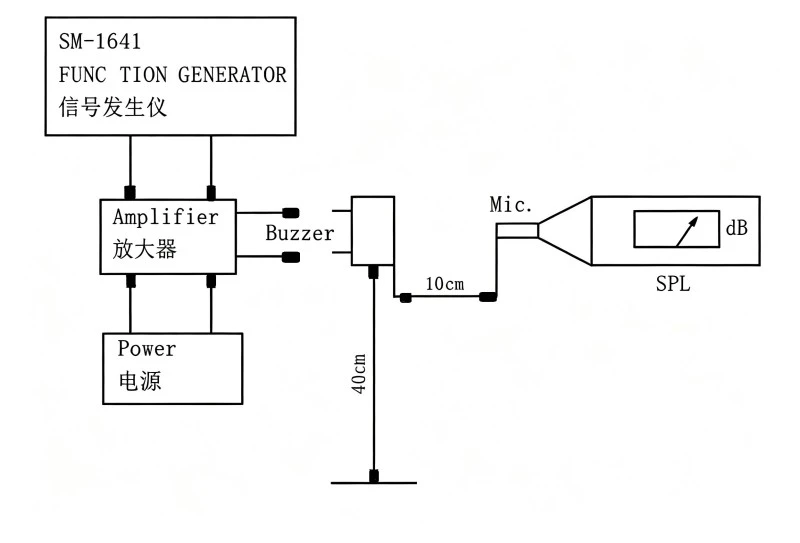

Standardtestbedingungen: Temperatur 25 ± 3 °C, Luftfeuchtigkeit 60 ± 10 % relative Luftfeuchtigkeit, Druck 860–1060 hPa
Batteriebetriebene IoT-Sensorknoten und drahtlose Module, die 3,3-V-kompatible akustische Alarme erfordern
Eingebettete Entwicklungsboards und Evaluierungskits für die Tonerzeugung und das Feedback zur Benutzerinteraktion
Niederspannungs-Industriesteuerungsmodule mit 3,3-V-I/O-Erweiterungskarten für Status- und Fehlermeldung
Intelligente Messgeräte und Energieüberwachungsgeräte für Sabotage- und Schwellenwertalarmtöne
Fernbedienungen der Unterhaltungselektronik und tragbare Peripheriegeräte für Tastendruck-Bestätigungstöne
3D-Drucker-Controllerplatinen und CNC-Maschinenschnittstellen für Betriebsabschluss- und Fehlerzustandswarnungen
| Designanforderung | HN-9042W Vorteil |
| 3,3V-Systemintegration | 3Vo-p-Bewertung für Standard-Logikschienen |
| Direkte GPIO-Laufwerksbewertung | Die 16-Ω-Spule ermöglicht das erste Prototyping ohne externe Treiberkomponenten an geeigneten Ports |
| Hochtemperatur-Reflow-Kompatibilität | Das LCP-Gehäuse widersteht Verformungen bei Spitzentemperaturen beim bleifreien Löten |
| Kompakte akustische Ausgabe | Min. 85 dB Schalldruckpegel aus 9 mm × 4,2 mm Gehäuse |
| Flexibilität im Niederspannungsbereich | Der 2-4Vo-p-Bereich berücksichtigt die Entladekurven von Li-Ionen-Batterien und regulierte 3,3-V-Versorgungen |
MEIDI fertigt den HN-9042W mit Qualitätskontrollprozessen, einschließlich der Überprüfung des eingehenden Materials, der Maßprüfung während des Prozesses und der abschließenden elektrischen Prüfung unter Standardbedingungen von 25 ± 3 °C, 60 ± 10 % relativer Luftfeuchtigkeit und 860–1060 hPa. Die Materialeigenschaften des LCP-Gehäuses werden vor der Montage auf Dimensionsstabilität überprüft.
Nach einem der folgenden Tests muss das Produkt die Abnahmekriterien erfüllen: keine Mängel oder Beeinträchtigungen im Aussehen und in den elektrischen Eigenschaften (außer SPL); Der Schalldruckpegel darf nicht um mehr als 10 dB gegenüber dem im Datenblatt angegebenen Mindestschalldruckpegel sinken.
| Testgegenstand | Testbedingungen |
| Lebenstest | 25 ± 10 ℃, Nennspannung, 1/2-Tast-Resonanzfrequenz-Rechteckwelle, 96 Stunden |
| Hochtemperaturtest | Lagerung bei +80 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Niedertemperaturtest | Lagerung bei -40 °C für 96 Stunden, vor dem Test 3 Stunden bei Raumtemperatur erholen |
| Feuchtigkeitstest | +40 ± 3 ℃, 90 %–95 % relative Luftfeuchtigkeit, 48 Stunden, vor dem Test 6 Stunden bei Raumtemperatur erholen |
| Thermoschocktest | 70℃ 2 Stunden → -20℃ 2 Stunden (1 Zyklus), Intervall 1 Stunde zwischen den Zyklen, insgesamt 10 Zyklen |
| Falltest | Standardverpackung, alle 6 Seiten und 3 Kanten, fällt aus 1,2 m Höhe auf eine dicke Holzplatte |
| Vibrationstest | 1000 Zyklen/Minute, Amplitude 1,5 mm, 1 Stunde pro Achse, insgesamt 3 Achsen |
Achtung: Vermeiden Sie das Eindringen von Fremdstoffen in das Produkt, einschließlich magnetischer Materialien, wasserlöslicher Materialien und korrosiver Gase, da diese die elektrische Leistung des Produkts beeinträchtigen.
1. Was ist der praktische Unterschied zwischen LCP- und Noryl-Gehäusematerialien für SMD-Summer?
LCP weist eine höhere Wärmeformbeständigkeit und eine geringere Feuchtigkeitsaufnahme als Noryl auf und sorgt so für eine verbesserte Dimensionsstabilität beim bleifreien Reflow-Löten und in feuchten Betriebsumgebungen. Für Anwendungen, bei denen die Reflow-Spitzentemperaturen die Standardprofile überschreiten oder bei denen die Feuchtigkeitsempfindlichkeit ein Problem darstellt, bieten LCP-Gehäuse Vorteile.
2. Kann der HN-9042W mit einer 5-V-Versorgung mit einem Vorwiderstand betrieben werden?
Die Nennspannung beträgt 3 Vo-p mit einem Betriebsbereich von 2–4 Vo-p. Der Betrieb bei 5 Vo-p überschreitet die maximale Betriebsspannung und kann zu übermäßigem Spulenstrom, Überhitzung oder dauerhaften Schäden führen. Wenn nur eine 5-V-Versorgung verfügbar ist, verwenden Sie einen Spannungsteiler oder einen Reihenwiderstand, um die Spulenspannung auf maximal 4 Vo-p zu begrenzen und dabei den Spulenwiderstand von 16 Ω und die Sättigungsspannung des Treibers zu berücksichtigen.
3. Wie überprüfe ich, ob mein Mikrocontroller-GPIO diesen Summer direkt ansteuern kann?

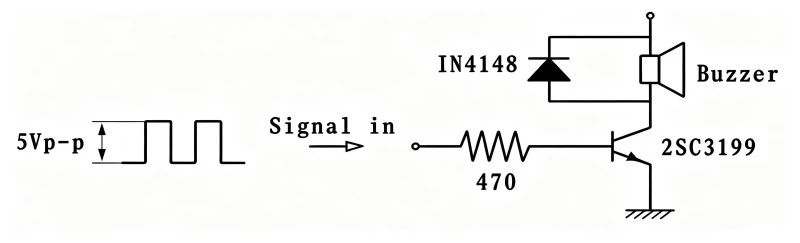

Überprüfen Sie das Datenblatt Ihres Mikrocontrollers auf den absoluten Maximalstrom pro GPIO-Pin und die Gesamtstromgrenzen des Ports. Der HN-9042W verbraucht bis zu 80 mA bei 3 Vo-p. Viele 3,3-V-Mikrocontroller begrenzen den GPIO-Strom auf 8–25 mA pro Pin. Bei Überschreitung dieser Grenzwerte besteht die Gefahr einer Beschädigung des Anschlusses oder einer verkürzten Lebensdauer. Für Produktionsdesigns ist ein externer Transistortreiber der empfohlene Ansatz.
4. Welche Variation des Arbeitszyklus ist akzeptabel, während gleichzeitig ein akzeptabler Schalldruckpegel aufrechterhalten wird?
Das Datenblatt gibt einen Arbeitszyklus von 50 % für die Nenn-Schalldruckmessung an. Kleine Abweichungen von 50 % führen zu geringfügigen Schalldruckschwankungen. Eine erhebliche Abweichung zu sehr niedrigen oder sehr hohen Arbeitszyklen verringert den durchschnittlichen Spulenstrom und die entsprechende akustische Leistung. Für eine konstante Leistung halten Sie einen Arbeitszyklus von 50 % bei 2730 Hz aufrecht.
5. Bietet MEIDI Tape-and-Reel-Verpackungen für die automatisierte Montage an?
Kontaktieren Sie MEIDI für Verpackungsoptionen, einschließlich Tape-and-Reel-Spezifikationen, Rollenmengen und Vorspann-/Anhängerkonfigurationen für Ihre Pick-and-Place-Ausrüstungsanforderungen.
Für technische Datenblätter, Reflow-Lötprofile, Anwendungshinweise für GPIO-Antriebe oder Diskussionen zur OEM-Konfiguration wenden Sie sich bitte an die Anwendungstechnik von MEIDI.
